Liste der Anhänge anzeigen (Anzahl: 4)
Liebe Freunde des Meyer Diaplans,
so, nun möchte ich auch mal meinen Senf zum Thema zugeben in Form einer Adaptionsvariante mit Helicoid.
Umgesetzt habe ich das mal für das NEX-System, aber die Helicoids gibt es ja für viele Systeme.
Ich habe einen Quenox-Helicoid mit 27,4 mm Auflagemaß und 32,4 mm Auszugslänge verwendet.
Wichtig ist, daß er auf der Objektivseite einen M42-Anschluß hat, das sichert insofern Flexibilität, daß sehr leicht weitere
M42-Distanzringe nach Bedarf zwischenmontiert werden können, um die Naheinstellgrenze weiter zu verkleinern.
Dabei muß an der Adaption selbst nix verändert werden, nur halt die Ringe zwischengeschraubt.
Der Helicoid hat außerdem noch den Vorteil, daß das Objektiv beim Fokussieren nicht rotiert. Der Quenox-Heli lässt sich sehr feinfühlig verstellen.
Trotz des massiven Diaplans und der Länge wackelt nichts, alles sehr gut geführt und dennoch leichtgängig.
Die Adaption selbst wird bei der Lösung durch die Verwendung eines ( gerade vorhandenen) M42-T2 Adapters ermöglicht, bei dem der eigentliche
T2-Gewindering herausnehmbar war und durch 3 Madenschrauben fixiert wird. Diese können dann unverändert wieder benutzt werden, also kein Aufwand.
Nach dem Herausnehmen des T2-Gewinderings wird eine Bohrung mit 49 mm Innendurchmesser frei.
Leider habe ich keine Bezugsquelle für den T2-Adapter, ich hatte ihn daliegen. Sollte aber bei irgendeinem Fernost-Adapteranbieter auffindbar sein.
Die einzige, nun zu erledigende Adaption ist das Abdrehen des Diaplans von 52,5 auf 49 mm.
Ich habe das etwas unkonventionell selbst erledigt, durch Rundfräsen mit Bohrmaschine und Fingerfräser auf einem Drehtisch mit Dreibackenfutter. Ist perfekt zentriert !
Alle anderen Materialien und Bauteile bleiben im Originalzustand, können also original verwendet werden, wenn das Diaplan Fieber wieder abgeklungen ist.
Der Helicoid bleibt jungfräulich und kann für alle anderen M42-Objektive zusätzlich genutzt werden. Analoges gilt für den M42-T2-Adapter.
Komplett unblutig also !
Ohne zusätzlichen M42-Distanzadapter (wie unten gezeigt) muß der Helicoid ca. 11 mm ausgefahren werden, um unendlich zu erreichen.
Bei vollem Auszug wird dann ca 1 m Naheinstellgrenze erreicht, was für die meisten Motive ausreichend ist.
Wird ein zusätzlicher 11mm-Distanzring zwischengeschraubt, wird im eingefahrenen Zustand gerade unendlich abgebildet. Vollauszug bringt dann 50 cm Nahdistanz.
Morgen werde ich mal die Makrofähigkeit mit noch längeren Distanzringen testen.
Und so siehts aus: Von links: Diaplan mit abgedrehtem 49 mm Bund--T2-Adapter- Quenox Helicoid im eingefahrenen Zustand
Anhang 52883

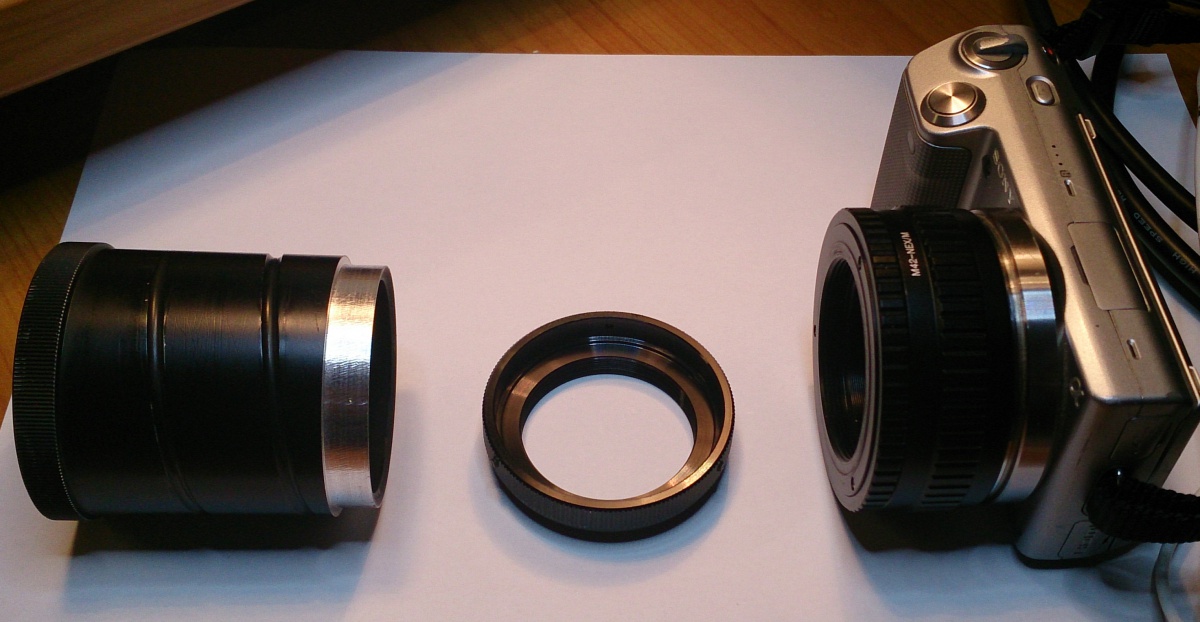

So sieht es demontiert aus:
Anhang 52884

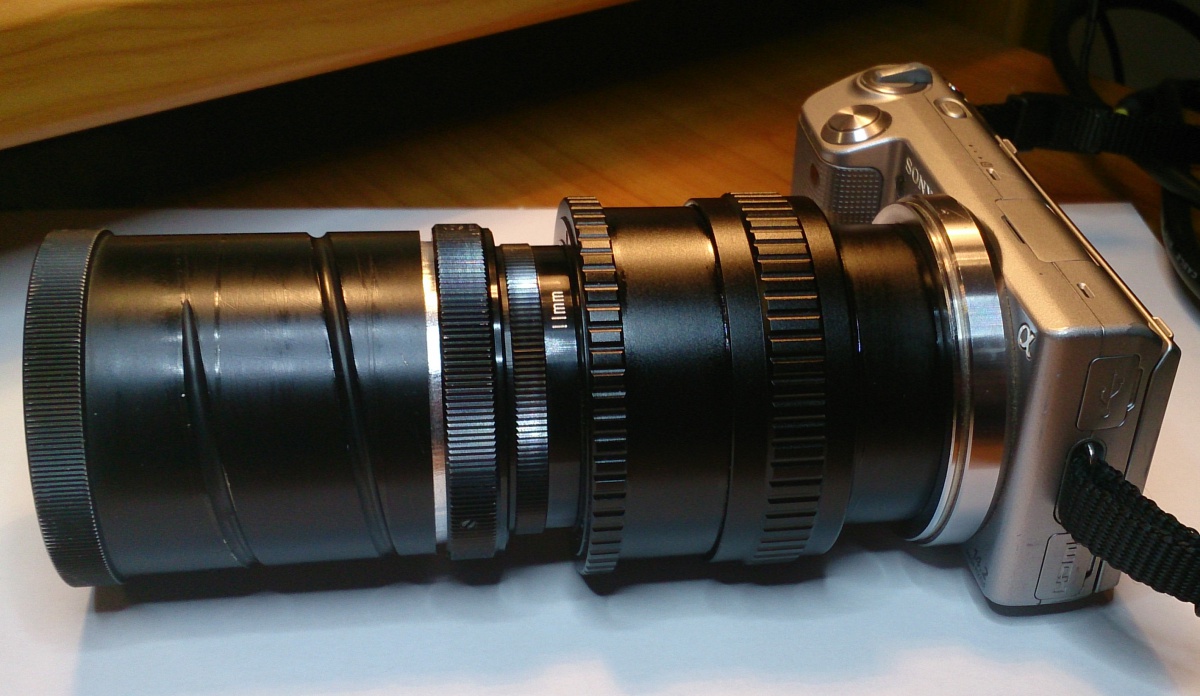

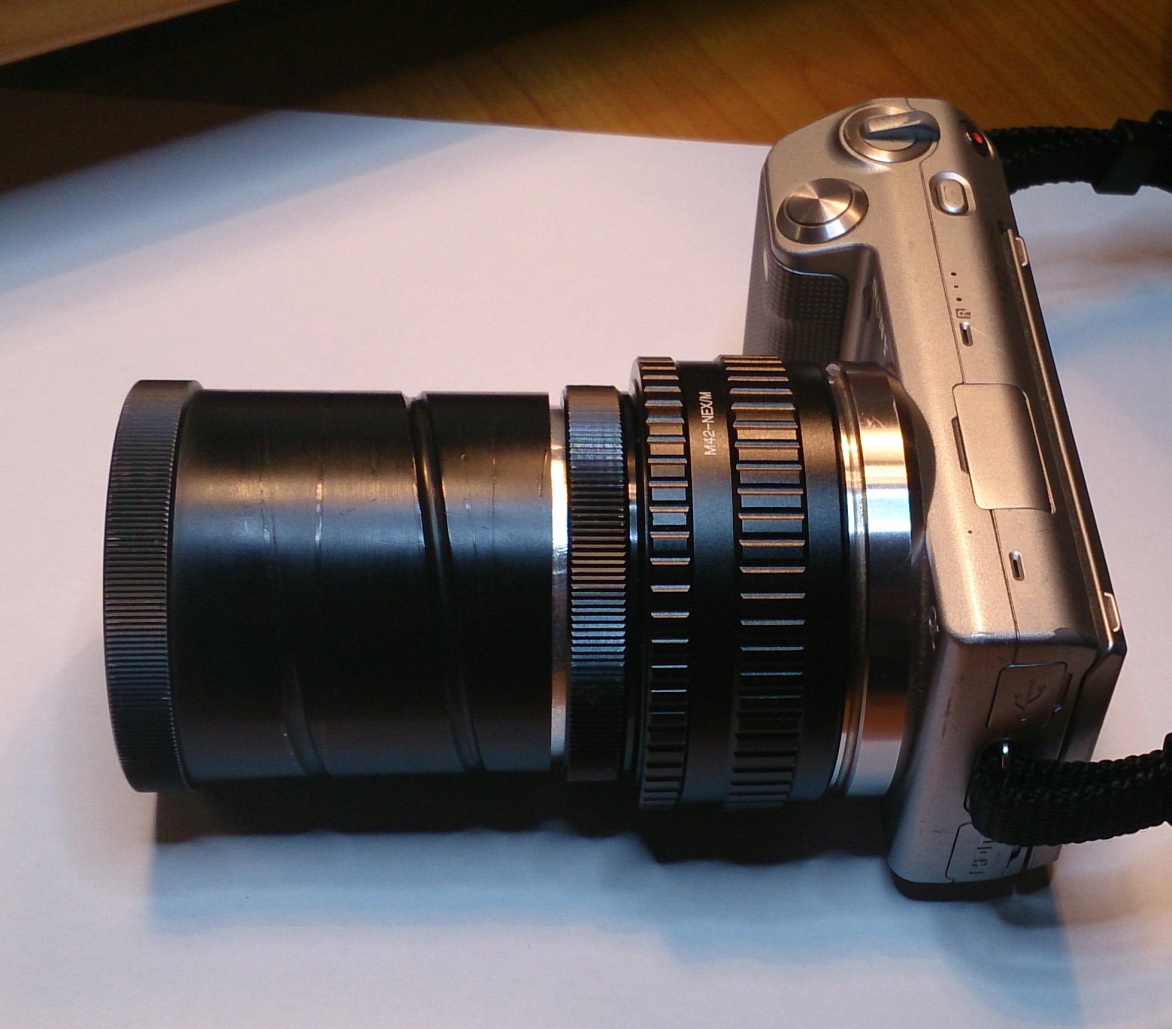

Ohne Distanzring, etwa unendlich-Stellung
Anhang 52885

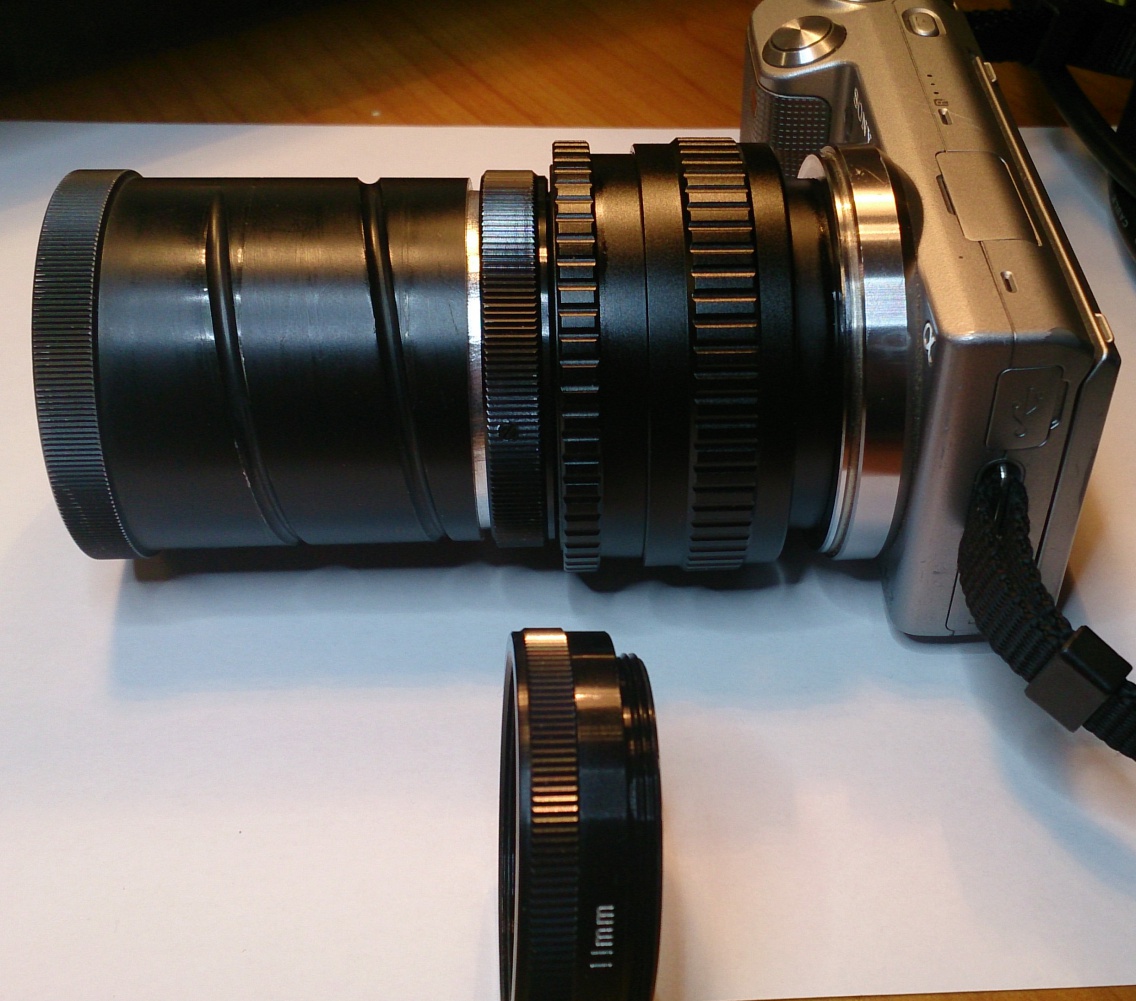

und nun noch volles Rohr, mit 11mm-Distanzring und Vollauszug ( ca. 50 cm Nahgrenze )
Anhang 52886
Viel Spaß beim Nachbauen !
Mit blasigen Grüßen
dmcp
Liste der Anhänge anzeigen (Anzahl: 5)
Bei (endlich mal wieder) schönstem Sonnenwinterwetter sind wir heute losgezogen, mein Diaplan mit dem Samtfokussiertubus, der Hund und ich. :lol:
Um meinem Membertitel endlich mal wieder gerecht zu werden... Es herrschten gute Seifenblasenbedingungen.
Und ich muss sagen, mit dem SFT war es ein Kinderspiel und hat echt Spaß gemacht! :clapping
Eisblumen und Bubbles
Anhang 52993
Just Snow
Anhang 52994
Seifenblase aufgespießt
Anhang 52995
Bubble-Chaos
Anhang 52996
Anhang 52997
Die Kombi macht definitiv Laune und wird mich wohl noch öfter begleiten. :lol: :lol:
Liste der Anhänge anzeigen (Anzahl: 5)
Gestern bin ich dem Problem des Pentacon 100mm f/2.8 der zeitweiligen Überstrahlungen und Hotspots, die auch unter recht unspektakulären Lichtverhältnissen entstanden, auf den Grund gegangen.
Die Bilder waren dann teilweise wirklich unbrauchbar und auch durch EBV nicht mehr zu retten:
Anhang 53264

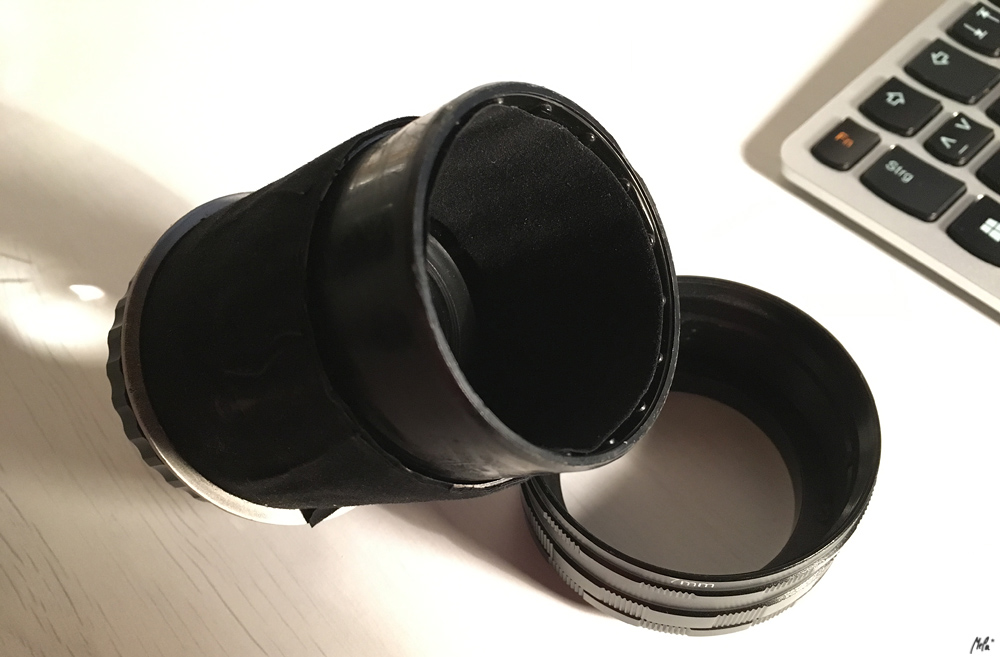

Das Objektiv besteht aus Plastik, das auch im Innern leicht glänzt. Somit dachte ich, dass es vielleicht damit getan sei, das Objektiv von innen mit Samt auszukleiden (am hinteren, recht langen Teil). Und das war auch schon des Rätsels Lösung. :bananajoe
Anhang 53265
Nun treten diese Effekte gar nicht mehr auf, selbst bei Gegenlichtsituationen nicht. :dancing:
https://c2.staticflickr.com/2/1484/2...2cd3ca5d_o.jpg
Anhang 53266
Anhang 53267
Anhang 53268
Liste der Anhänge anzeigen (Anzahl: 2)

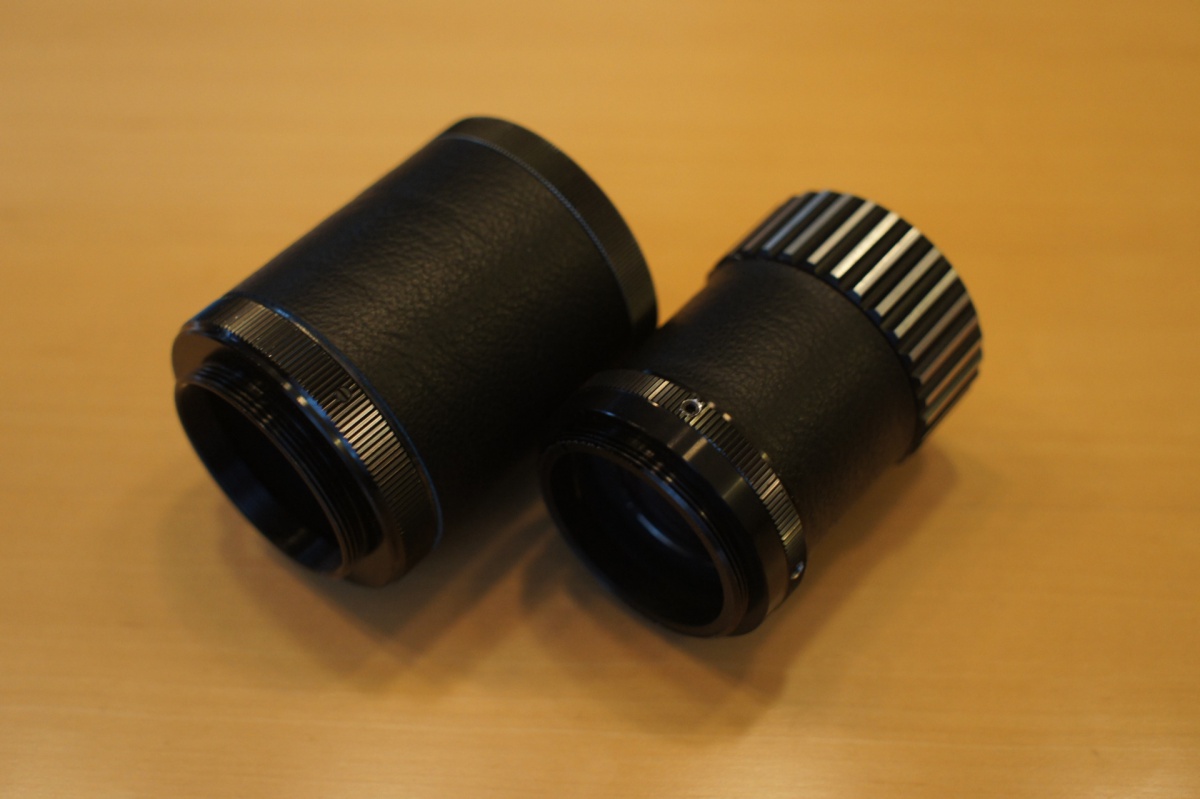

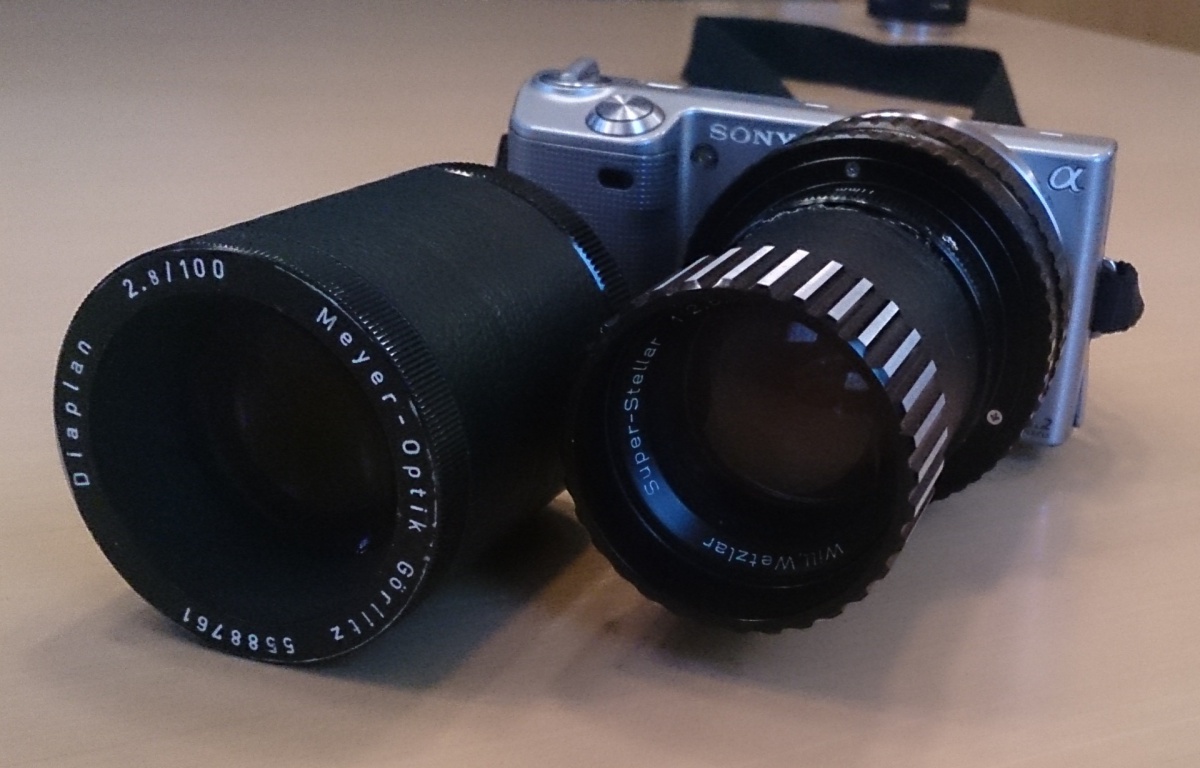

Hier das Diaplan 2,8/100 mit oben gezeigter T2-M42 Adaption nun ganz in Leder zusammen mit dem Super Stellar:
Anhang 53544
Anhang 53545
Gruß aus Berlin,
dmcp
