Liste der Anhänge anzeigen (Anzahl: 2)
2 Bilder zum VNEX möchte ich ergänzen:
mein kleinstes Objektiv, das Domiplan 3,5/30mm geht jetzt mit dem neuen M39 Gewinde bis Unendlich.
Anhang 22074
Das Gummiband dient nur zur Abdichtung gegen Lichteinfall.

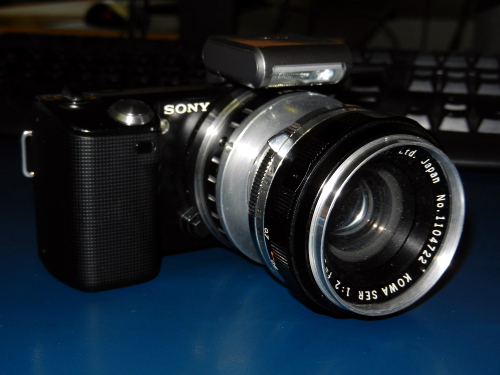

Das nächste Objektiv ist ein seltenes Kowa SER 2,0/50mm von einer Kowa SER aus dem Jahr 1967, die einen Zentralverschluß hat, der meistens nach so vielen Jahren nicht mehr funktioniert. Das Bajonett ist mit keinem anderen Bajonett kompatibel, so daß das VNEX die einige Möglichkeit ist dieses Objektiv digital zu nutzen. Das Obektiv hat wie die DKL-Bajonett-Linsen keinen Blendenring, der bleibt am Kameragehäuse. Die Blende muß mit einem Schraubenzieher hinten eingestellt und fixiert werden.
Anhang 22075
Gruß Gerhard
Liste der Anhänge anzeigen (Anzahl: 3)

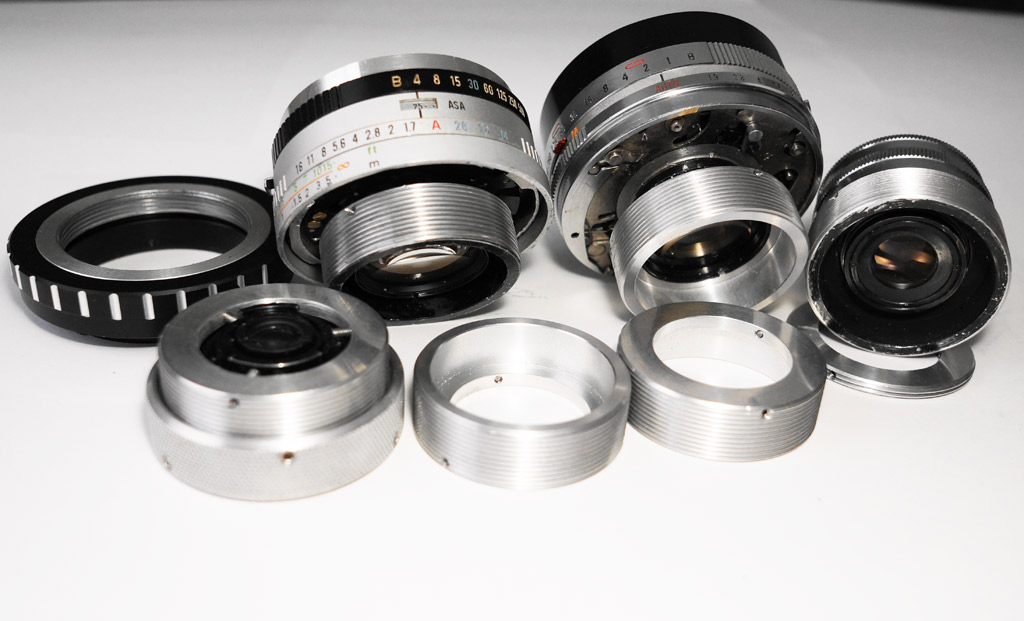

Ein paar hab ich auch grad mit den neuen 12mm Tuben ausgestattet... :lol:
Anhang 22076

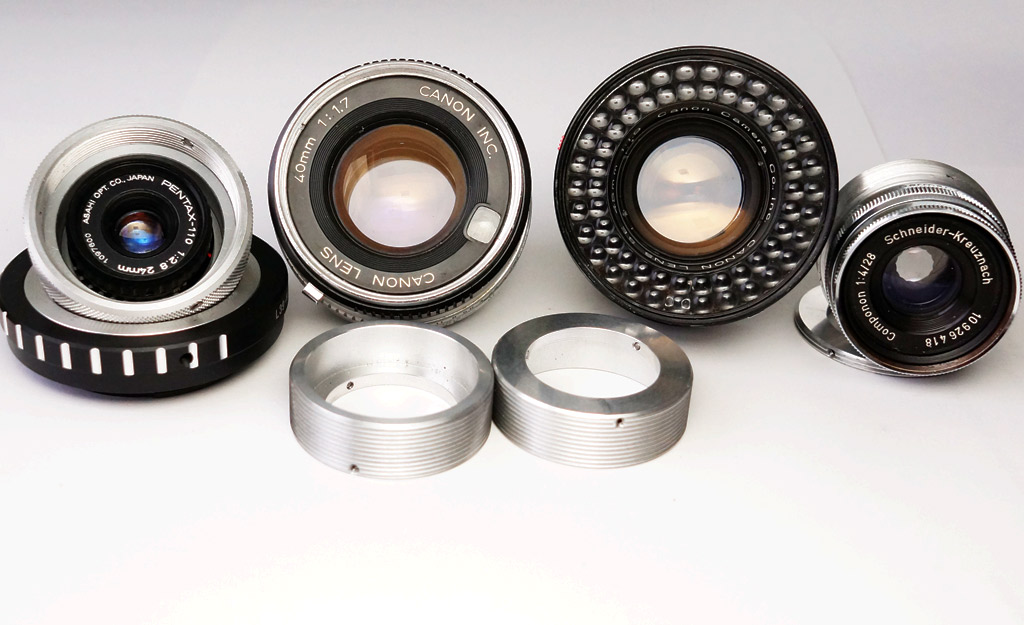

Pentax 2.8/24mm, Canon 1.7_40mm, Canon 1.9/45mm und auch das SK 4/28mm hat nun einen langen Tubus..
Der Vorteil bei diesen, den Wandlerplatten ähnlichen Tuben ist, das man diese an so gut wie jeder beliebigen Stelle an den Rücklinsen festsetzen kann durch die 3 Madenschrauben und die verschiedenen Durchmesser M25/M27/M30 und 32,5.. schon damit kann man in Grenzen den notwendigen Abstand für den U-Punkt voreinstellen.
Anhang 22077
Das im obigen Bild links gezeigte Pentax 24mm von einer Pentax 110er Pocketfilm - Spiegelreflexkamera kann man versenkt im Tubus einbauen.. extrem flach das Ganze..
Beim 1.7_40mm wurde die Rücklinse abgeschraubt (ist ziemlich breit), der passende Tubus dann weit unterhalb der Rücklinse am Objektivtubus befestigt und die Rücklinse wieder aufgesetzt.. passt wunderbar.
GEnauso ist das Verfahren beim Canon 1.9/45mm. Hier den Tubus noch nicht festschrauben sondern erst die Rücklinse wieder reinschrauben.. dann wird der Tubus mitsamt dem Objektiv in die Hand genommen und hängend am Tubus die Inbusschrauben angezogen. Das Objektiv kann dadurch sehr gleichmäßig aufliegen und festgezogen werden, ohne das es im Tubus verkantet. Die Rücklinsenfassung bildet dann den Anschlag für den Tubus beim Festschrauben.
Bei extrem kleinen Objektiven, wie z.B. dem von Gerhard gezeigten Domiplan aus der Penti II oder bei dem hier gezeigten Pentax 24mm kommt allerdings ein Problem zum Tragen... die Dinger sind so klein, das man eigentlich - auch wegen des versenkten Einbaus - nichts mehr hat, was als Fokusgriff dienen könnte.
Hier die Lösung..
Anhang 22078
Die 12mm Mutter des VNEX hat eine "Aussparung" auf einer Seite.. so eine Art Vertiefung und geht dann gleich auf die Sicherungs Madenschrauben über..
Von dieser Seite ausgehend, kann man diese Mutter mit dem 12mm Tubus verbinden.. aber bitte nur von dieser Seite und nur diese Mutter !
Das Gewinde des 12mm Tubus ist so eng auf den Betrieb in dem Zebra - Adapter-Inlet des VNEX zugeschnitten, dass es nicht an das normale M39x1 Gewinde der Muttern passt, also einen Tick zu breit ist.
Die 12mm Mutter ist aber bis etwa zur Hälfte so geschnitten, das sie diesen Tubus "andocken" kann. Das heißt, man kann von der Seite der Freidrehung (also der Aussparung) ausgehend, die Mutter einige Umdrehungen auf den Tubus schrauben. Zumindest sollte das aufgrund der Toleranzen soweit funktionieren, das der Tubus in der Mutter mit den 3 Madenschrauben der Mutter gesichert werden kann, wie im obigen Bild gezeigt.
Nun hat man einerseits einen Fokusring für derart winzige Objektive und gleichzeitig auch einen Übergang für eine Streulichtblende..auf M39.
Bitte vorsichtige ausprobieren, ob der Tubus in die Mutter passt. Hierbei bitte nicht mit Gewalt "reinwürgen", sondern mit leichtem Druck probieren und das Gewinde geschmeidig freidrehen.. vor und zurückdrehen.. es wird leichte HIndernisse geben durch den Abrieb und die natürliche Verschmutzung der Gewinde, die aber mit einer Bürste ausgebürstet werden können. Ein Tropfen Öl wirkt auch wunder.. wie gesagt, der Tubus ist so eng geschnitten, damit er "spielfrei und damit eng" in dem Zebra Adapter läuft, wohingegen die Muttern ein viel größeres Spiel haben, weil diese die V-Objektive mit M39 x 1 oder M39 x 1/26tpi aufnehmen können.
Ich hab das bei mir mit so gut wie allen Muttern nun probiert und es hat immer geklappt..
Das nur so als kleiner Tipp am Rande, der hier und da hilfreich sein könnte.
LG
Henry
So werde ich aufgrund der Einschränkungen dieses Objektiv von der Canon DEMI EE aber trotzdem für einige Aufnahme-Situationen behalten.
