Liste der Anhänge anzeigen (Anzahl: 5)
Anhang 146660

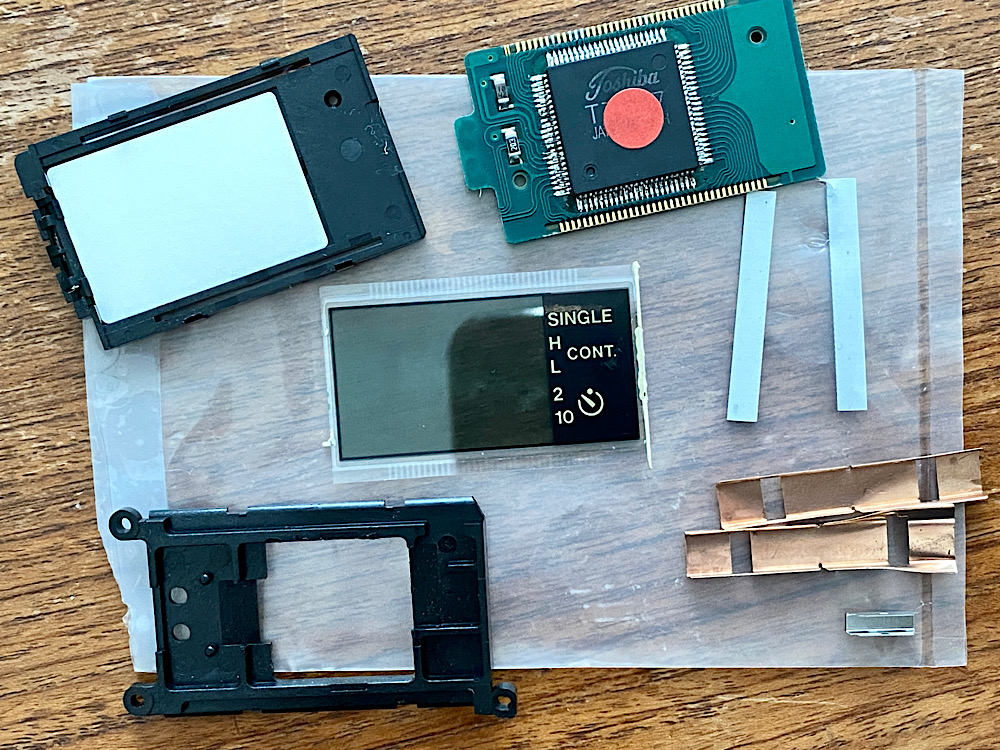

(Nochmals) die Bestandteile des LCD auf der Kameraoberseite.
Den roten Punkt habe ich für „defekt“ aufgeklebt, der IC diente einer Lötübung.
Siehe
„Versuch: Aus- und Einlöten eines IC mit 92 Pins“
https://www.digicamclub.de/showthread.php?t=26371
Anhang 146661
Position des Glimmlämpchens, das für die LCD-Beleuchtung zuständig ist.

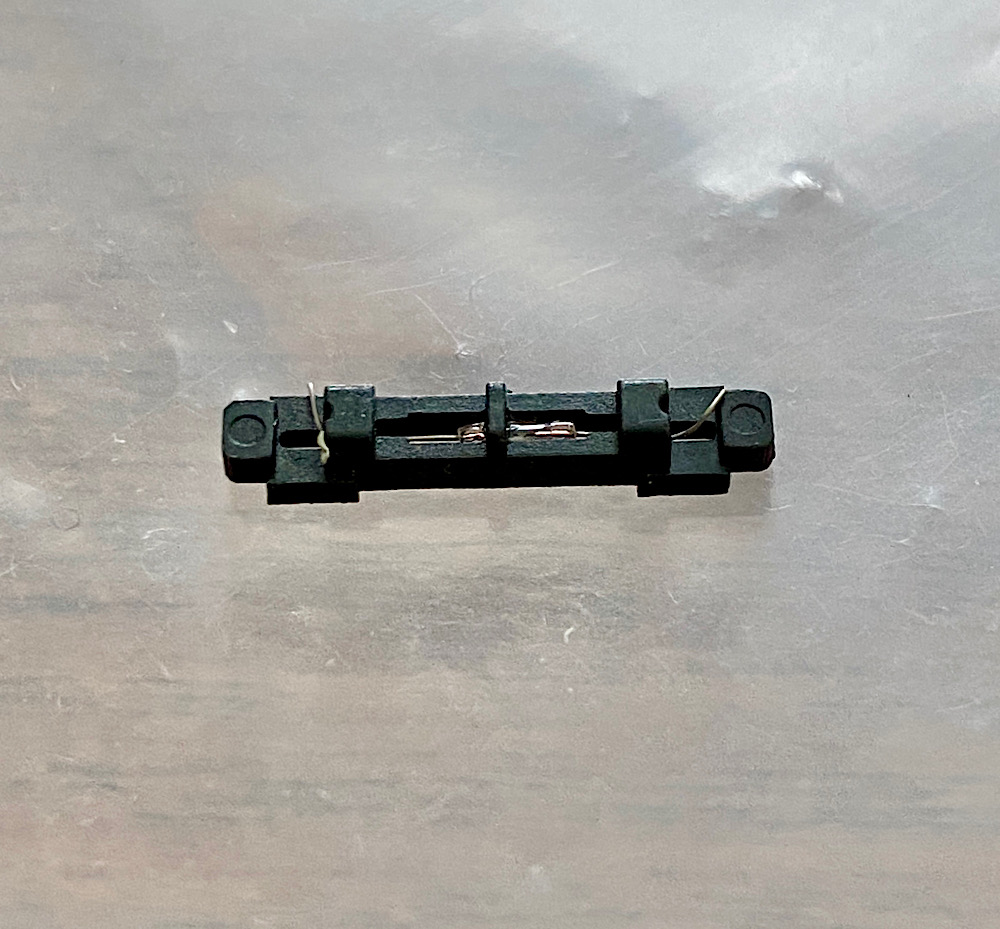

Anhang 146662

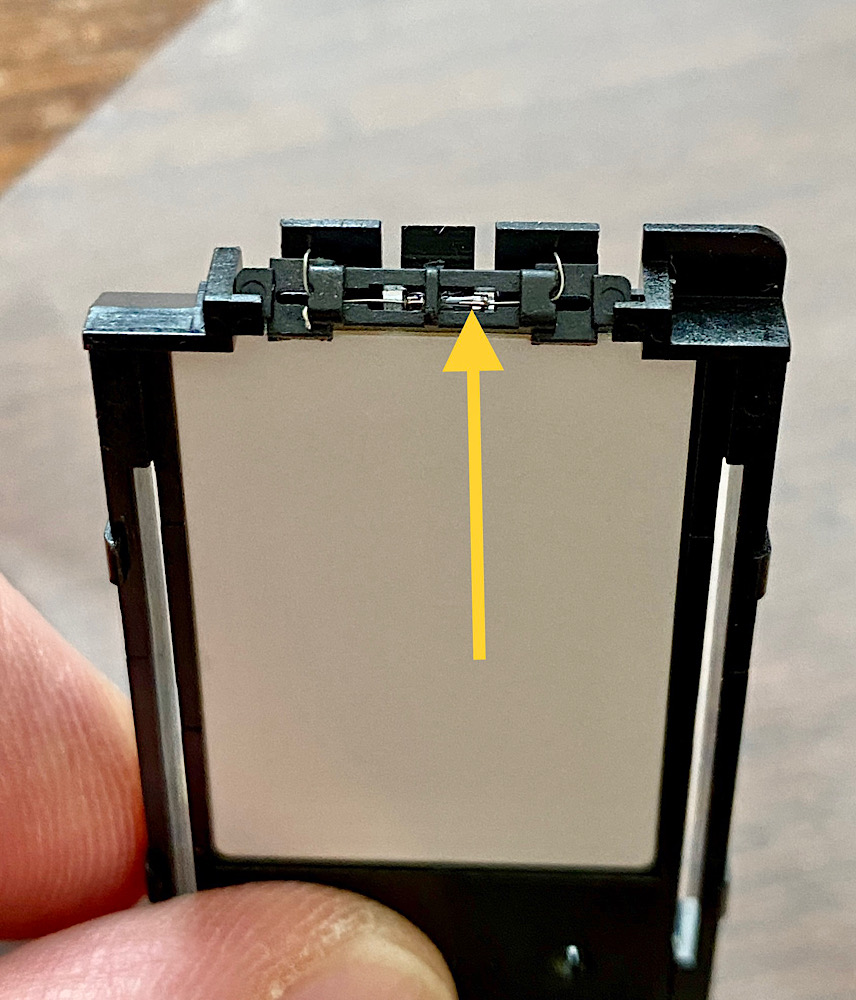

Halterung mit Lämpchen ausgebaut.
Anhang 146663

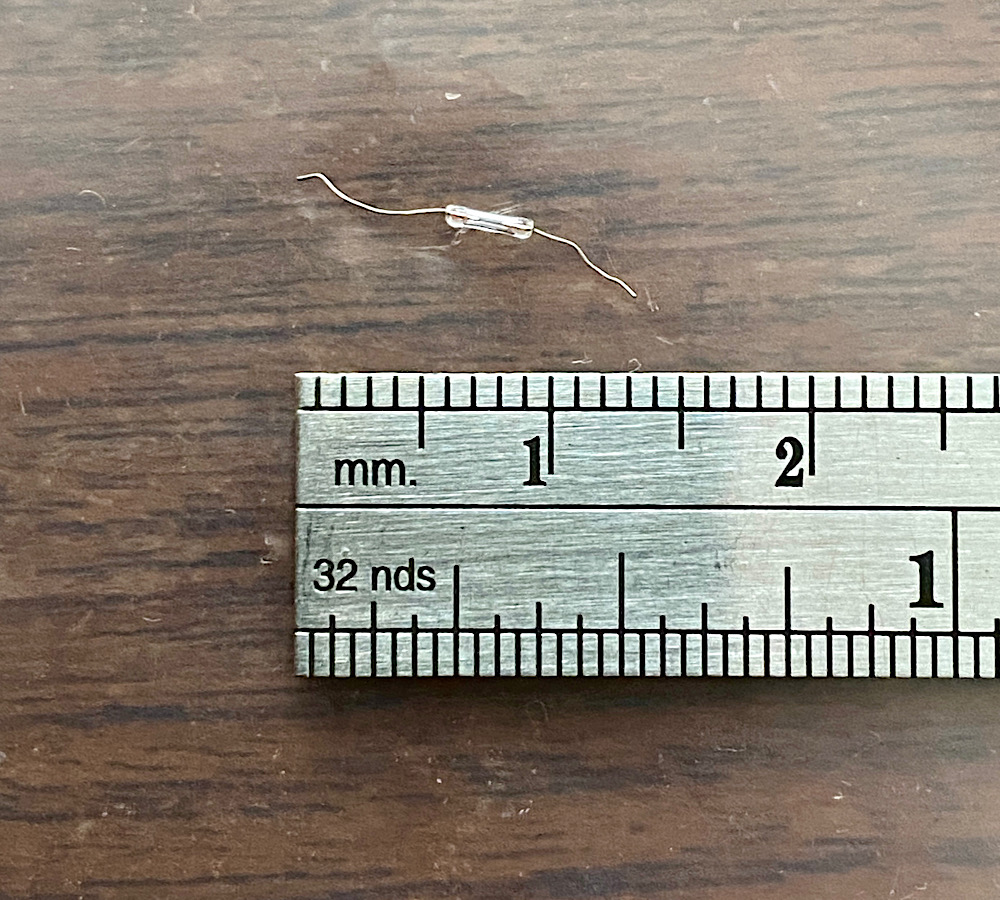

Das Lämpchen
Anhang 146664

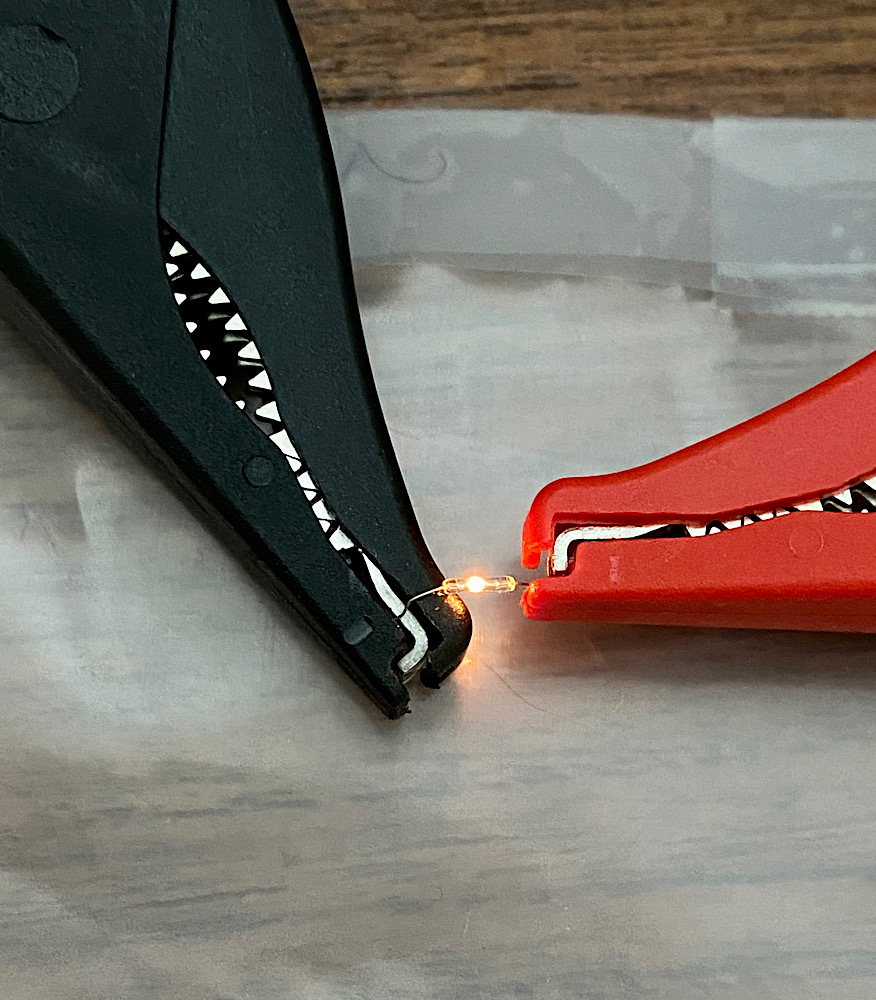

Stufenweise von 1 V auf 1,8 V (ohne Vorwiderstand) am Netzteil zum Leuchten gebracht.
Liste der Anhänge anzeigen (Anzahl: 5)
Spiegelauslösemagnet aktiviert - neue Teilerkenntnis
Heute holte ich aus meinem Bestand eine T90 ohne vordere Abdeckung und mit fehlender Rückwandverriegelung. Diese Komponenten konnte ich aus meinem Ersatzteilelager ergänzen.
Beim Test stellte ich mit Freude fest, dass der Spiegelauslösemagnet nicht ablief. Genau das, was ich näher untersuchen wollte :yes:

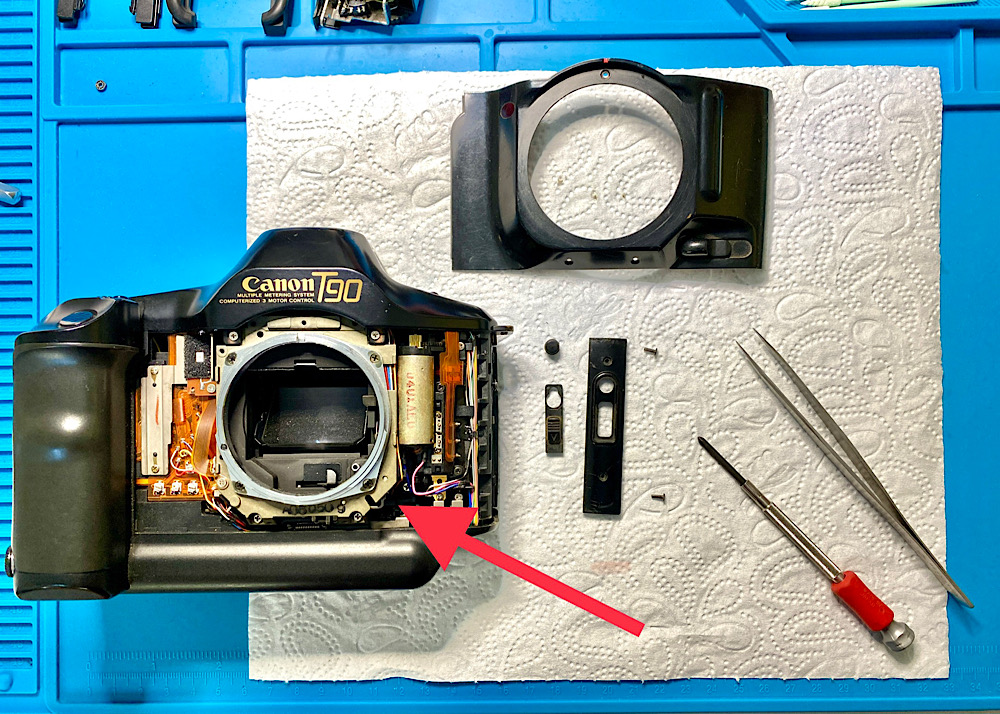

Anhang 146674
Demontage
Hier zur Übersicht alle Teile (bis auf eine Feder der Rückwandverriegelung), die ich abgenommen hatte.
Der Pfeil zeigt auf die bekannte Position des bockigen Spiegelauslösemagneten.

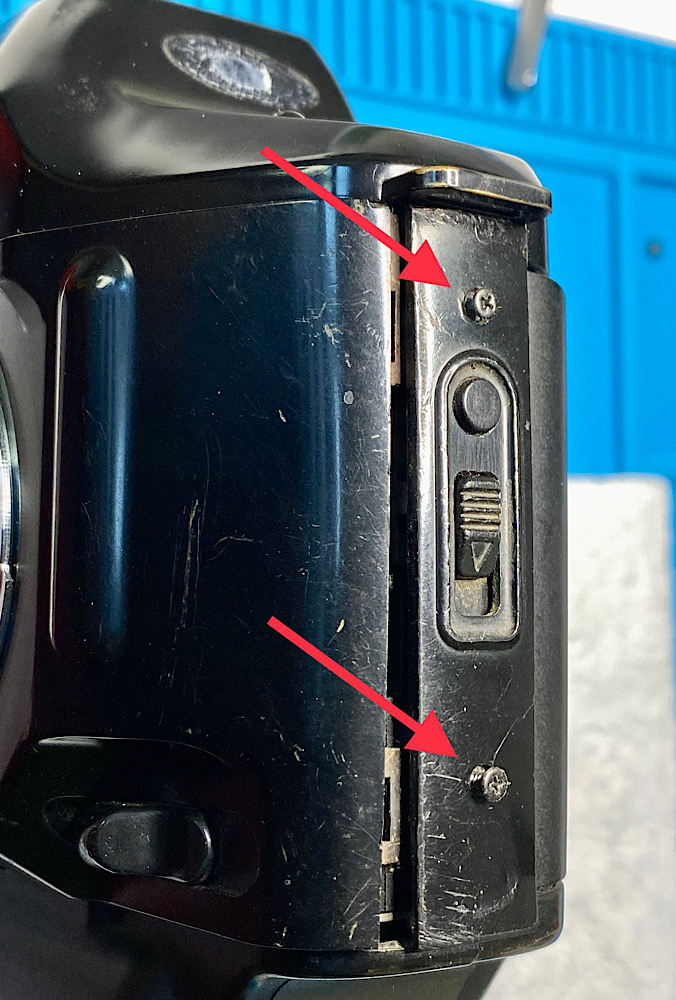

Anhang 146675
Es geht auch einfacher.
Um die vordere Abdeckung abnehmen zu können, müssen nur die beiden Schrauben der Rückwandverriegelung gelockert werden. Dann kann die Abdeckung vorsichtig herausgehebelt werden.
Damit erspart man sich das Zerlegen an dieser Stelle und die Suche nach einer Feder, die gerne abspringt ;-)
Der Zusammenbau ist hier nicht ganz einfach - zumindest, wenn man es das erste Mal macht ;-)
Soweit ist alles nicht neu.

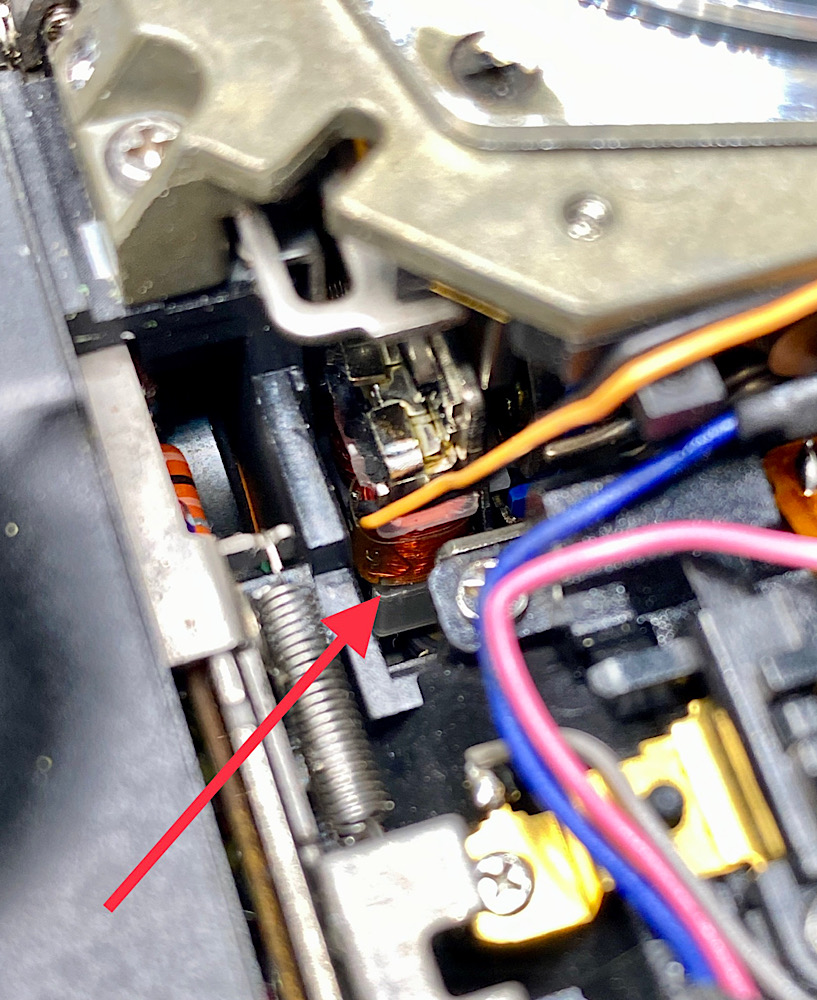

Anhang 146677

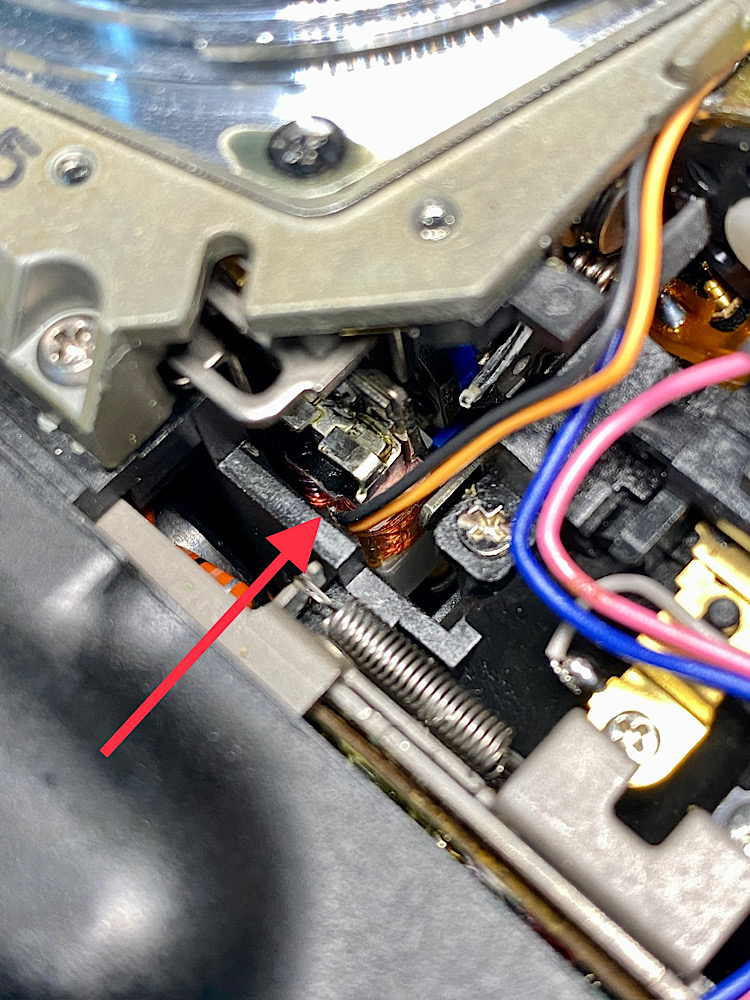

Auch nicht die Lage des Spiegelauslösemagneten im Gehäuse.
Er kann nur bis zu einer der beiden Spulen eingesehen werden, der Anker ist verdeckt.
Anhang 146678

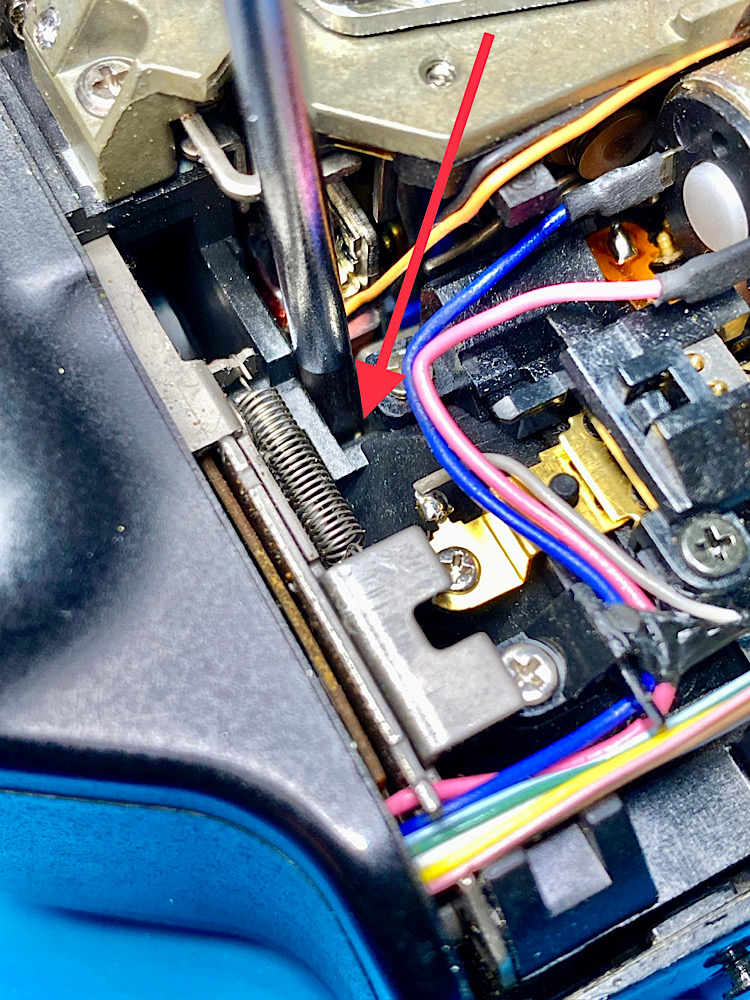

Bisher lautete die Empfehlung, eine magnetisierte Schraubendreherklinge im vorderen Bereich zu bewegen.
Das hatte bei mir in anderen Fällen geholfen, hier blieb es ohne Erfolg.

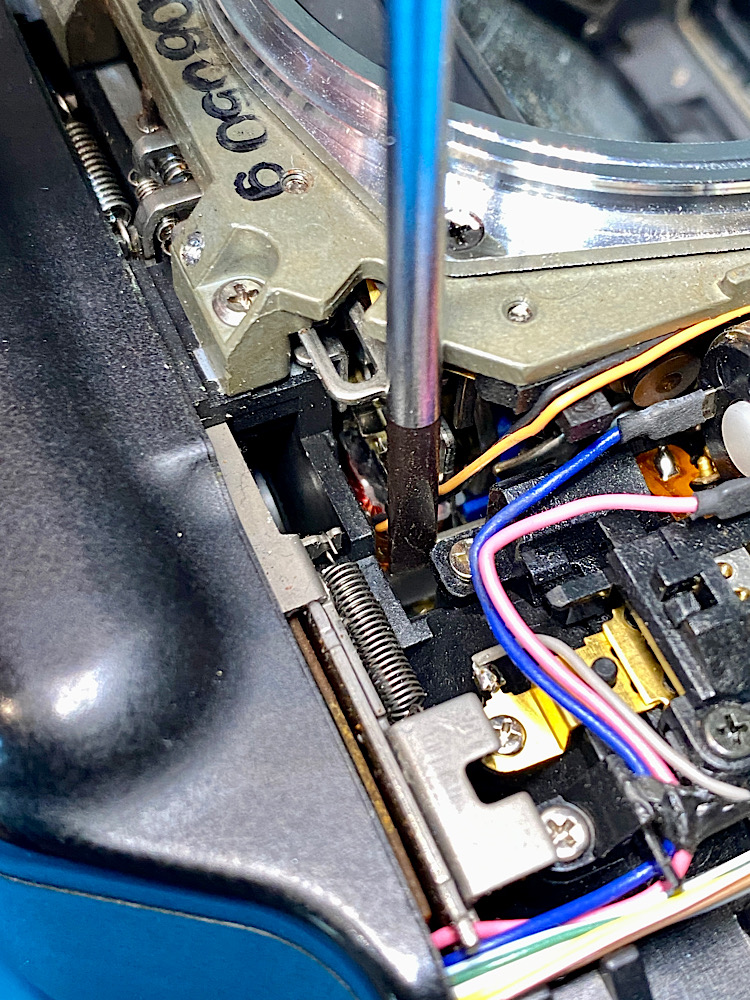

Anhang 146679
Erst, als ich die Klinge bis zum Anschlag einbrachte - und so direkt neben den Anker -, ging der Verschluss sofort los. Der Finger drückte dabei den Auslöser durch :yes:
Fazit
Daraus folgt, dass der Anker offenkundig tatsächlich magnetisiert ist und sich deshalb nicht vom Permanentmagnet löst, sobald dessen Magnetfeld aufgehoben ist.
Erst das Magnetfeld der Schraubendreherklinge neutralisiert das des Ankers und der Spiegel wird ausgelöst.
Das bestätigt die Annahme des Autors des italieninschen Beitrages, der zu Beginn des Threads genannt ist :yes:
Liste der Anhänge anzeigen (Anzahl: 3)
EEE und HELP: nicht funktionierende Verschlussmagnete
Anhang 146680

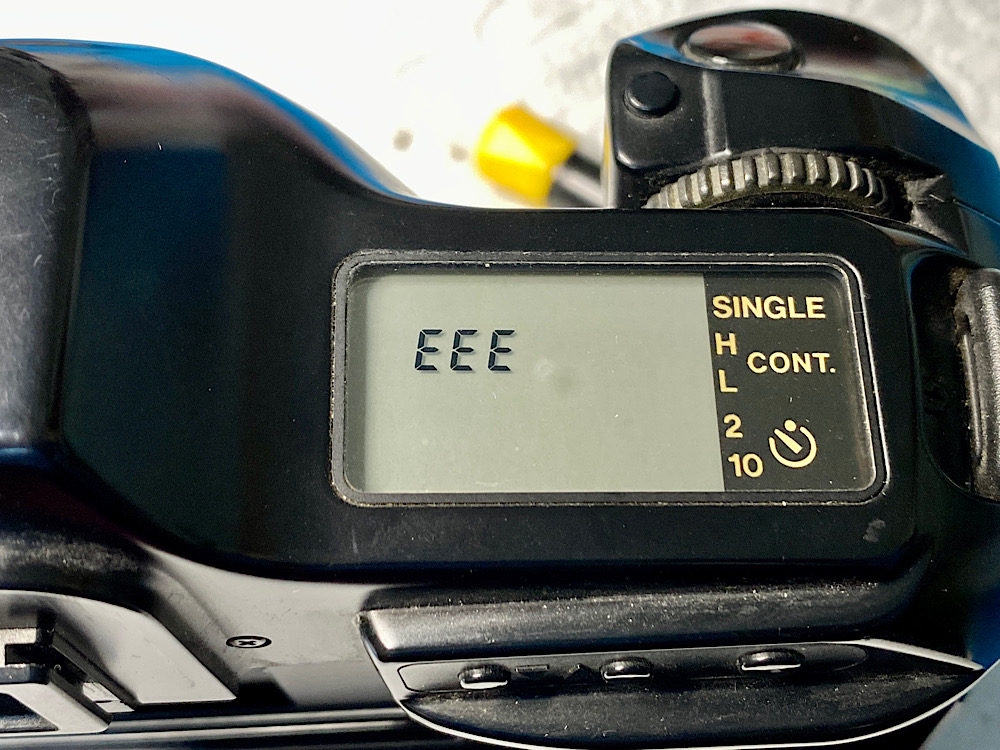

Als der Spiegel nun auslöste, gab es ein summendes Geräusch. Der Verschluss lief nicht ab und auf dem großen LCD erschien „EEE“.
Anhang 146681

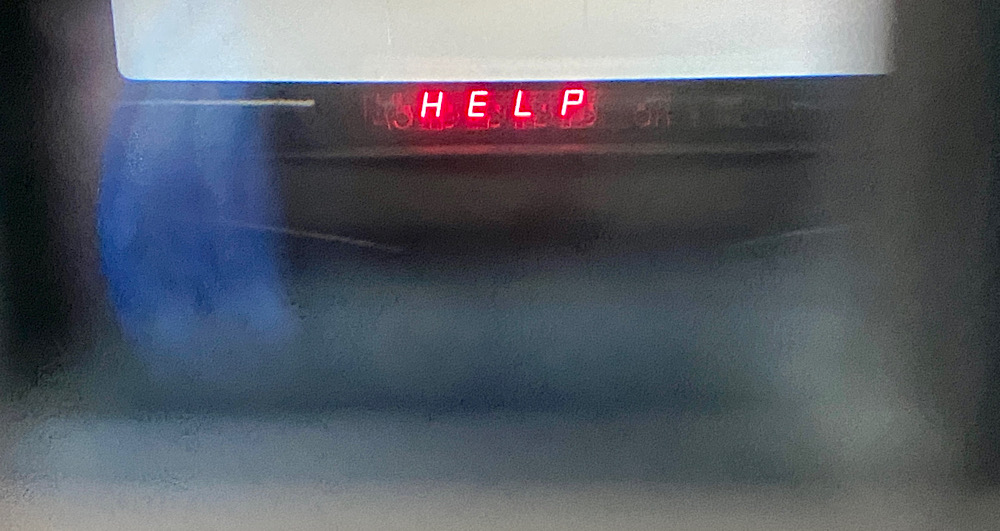

Dazu im Sucher - blutrot - „HELP“
Ich hatte also Glück, auch diesen zweiten Magnete-Fehler - den ich in meinem T90-Bestand noch nie hatte - darstellen zu können ;-)
Hier sind es die beiden Verschlussmagnete, deren Anker sich beim Auslösen offenkundig nicht lösen.
Diese beiden Magnete sind tief im Gehäuse verbaut.

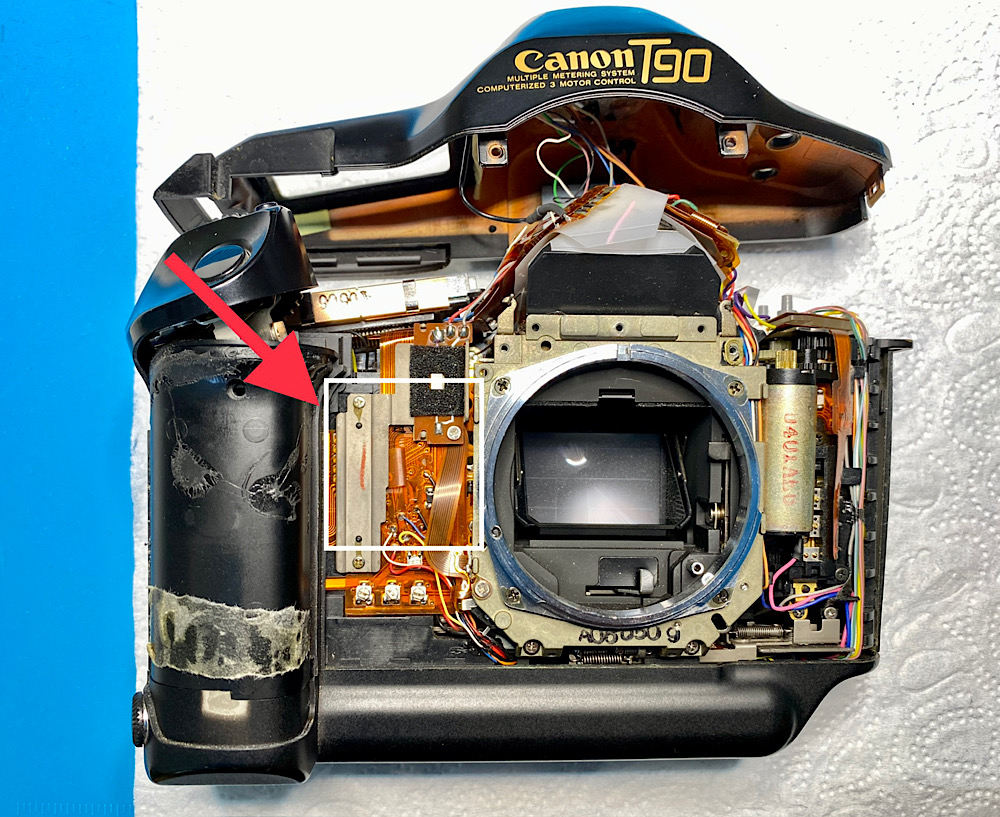

Anhang 146682
Die Stelle habe ich auf dem Foto mit einem weißen Rahmen in etwa markiert.
Beide Magnete sind nicht einsehbar, die Kamera müsste weiter zerlegt (und wieder fehlerfrei zusammengebaut) werden.
Aufgrund der Komplexität der Struktur hier für mich aussichtslos.
Also versuchte ich mein Glück mit einem starken Stabmagneten, den ich beim Auslösen über die Stelle hielt.
Das war ebenso erfolglos wie ein Versuch mit der Löschdrossel.
Der Verschluss blieb zu.
Fazit
Wenn die Verschlussmagnete nicht funktionieren, ist eine allfällige Behebung soweit nicht möglich.
Die Kamera müsste stark demontiert werden, was angesichts des dichten Verbaus mit flexiblen Leiterplatinen, zahlreicher verlöteter Kabel und nicht bekannten Fixierungspunkten wenig aussichtsreich ist.
Im Web wird empfohlen, das Gehäuse beim Auslösen mehrmals hart aufzusetzen. Das könnte die Magnete „lockern“ bzw. eine Magnetisierung des Ankers aufheben.
Ein wenig attraktiver Fix.
Bleibt (mir) nur die Hoffnung, in Zukunft die beiden Verschlussmagnete doch noch erreichen zu können.
Dazu werde ich mich im Service Manual und einem Fachbeitrag zur T90 in „The Camera Craftsman“ (über lerncamerarepair.com beziehbar) einlesen :yes:
Liste der Anhänge anzeigen (Anzahl: 6)
Das Einstellrad
Ein bekanntes Problem der T90 betrifft das gerastete Einstellrad, das bisweilen Klickpositionen überspringt.
Zum Beispiel bei der Blendenvorwahl im Zeitautomatik-Modus.
Von 2.8 auf 4 sollte mit einem Klick geändert werden können, manchmal braucht es dazu jedoch eine weitere oder mehrere Drehungen.
Das ist unangenehm.
Also schaute ich mir das Einstellrad näher an.
Anhang 146683
Die Baueinheit mit Rad, Auslöser und Spotmesstaste ist mit dem Haltegriff verschraubt.

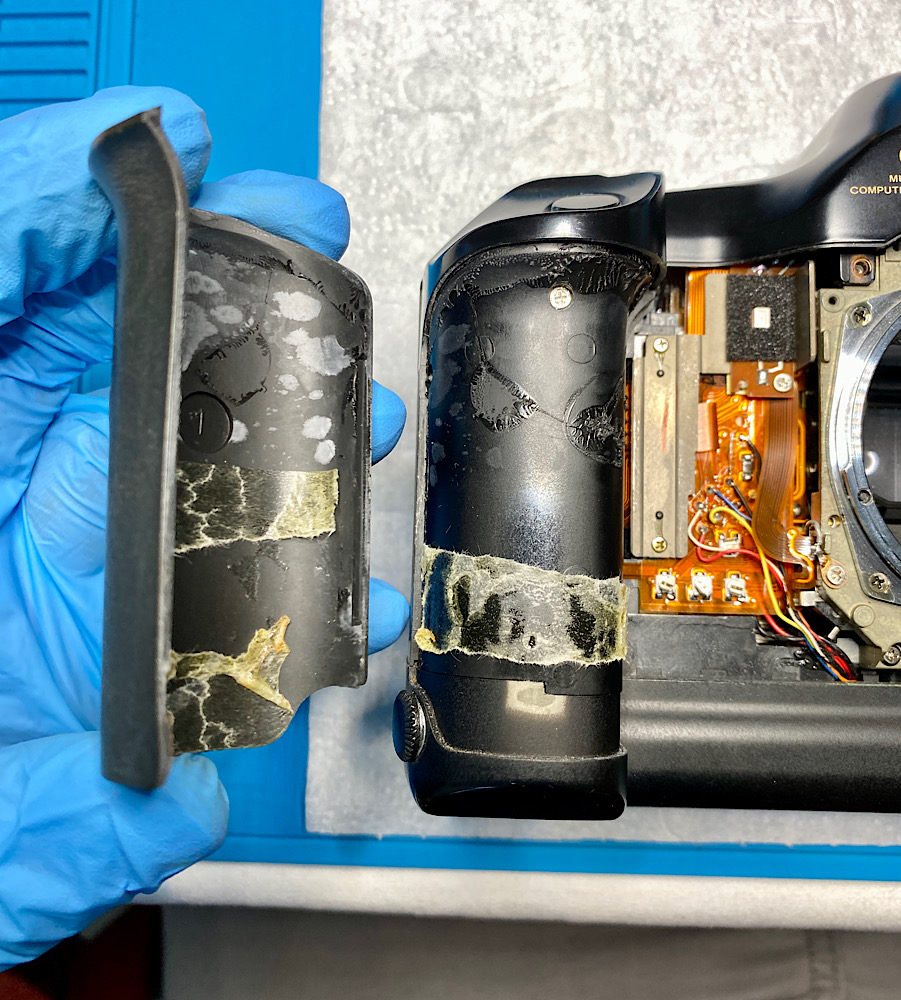

Nach dem Abziehen der aufgeklebten Belederung sind die drei Schrauben erreichbar.

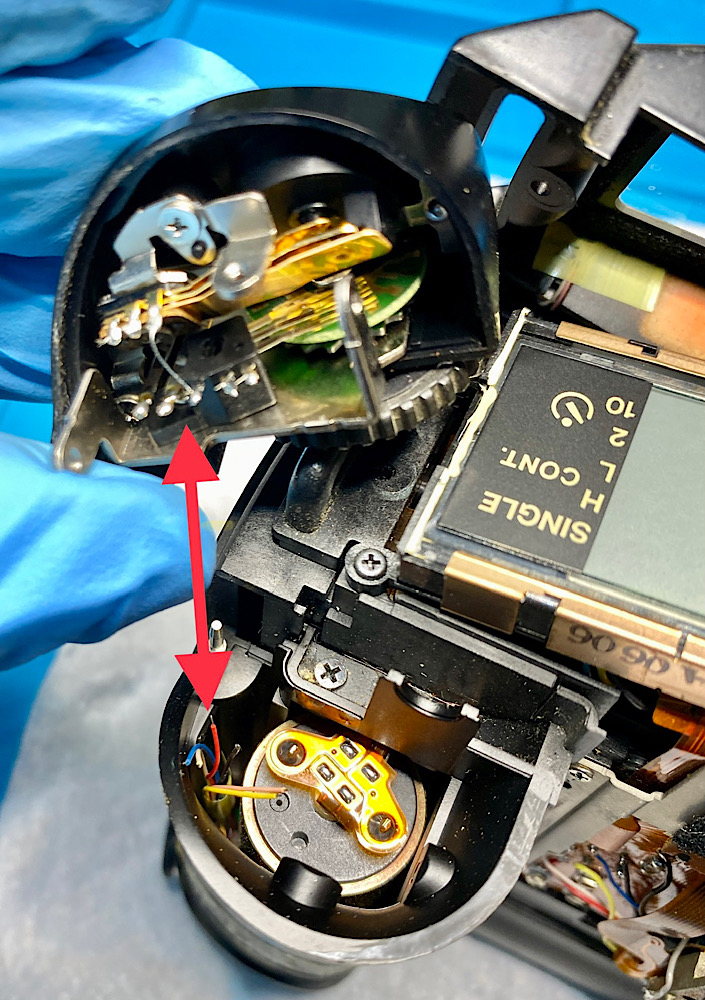

Anhang 146684

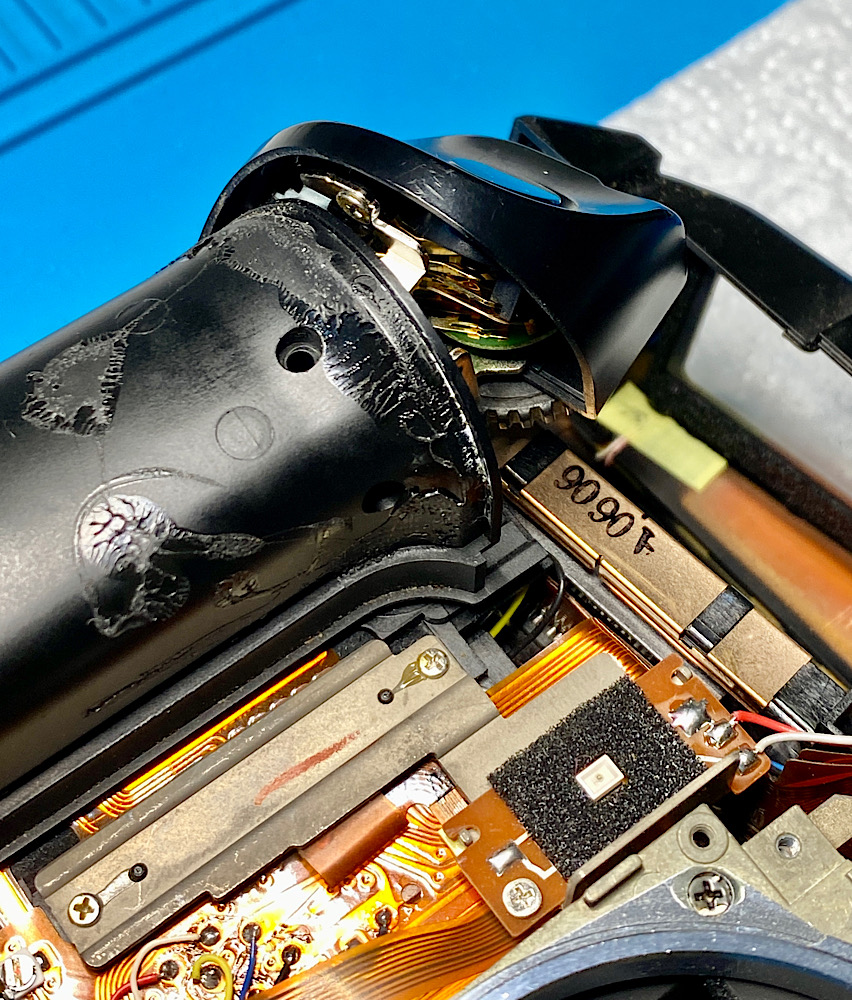

Die Baueinheit lässt sich dann auch abnehmen …
Anhang 146685
… allerdings lösen sich damit die feinen verlöteten Verkabelungen im Haltegriff.
Damit ist die Kamera funktionslos.
Ein Wiederanlöten ist zwar machbar (dazu müsste man dem Service Manual entnehmen, welches Kabel wo angelötet werden muss), aber die Kabel sind derart knapp geführt, dass man sie verlängern müsste, um die Baueinheit wieder montieren zu können.
Davon nahm ich Abstand und entschied mich, diese T90 zum Ersatzteillager umzuwidmen. Auch wegen des - für mich nicht behebbaren - EEE-Fehlers.
Da das Rad nun einmal ab ist, kann es immerhin studiert werden.

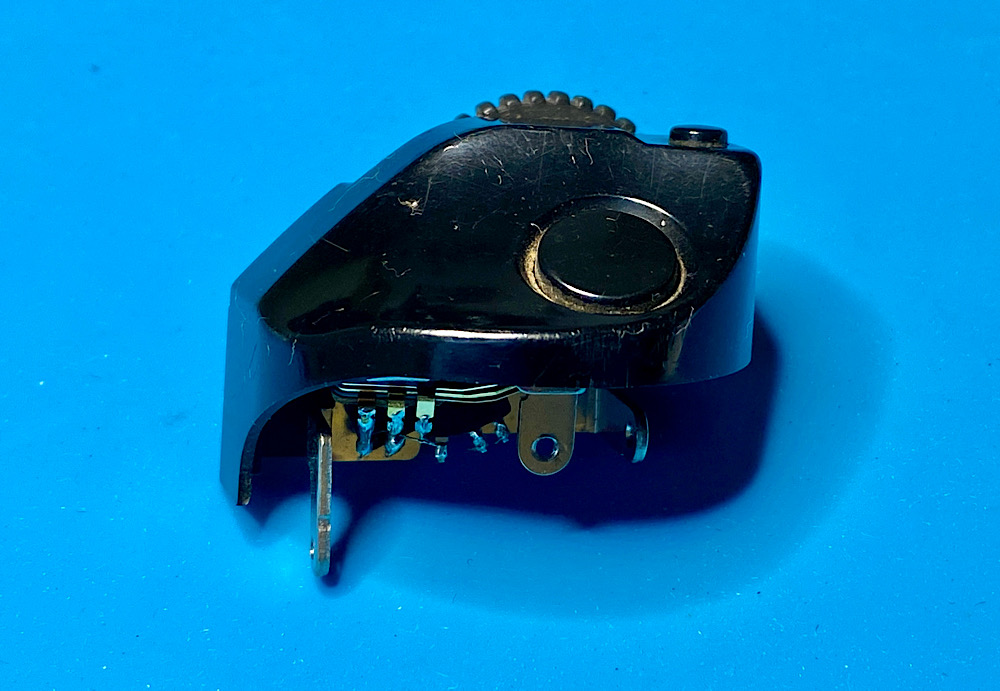

Anhang 146686
Die Baueinheit
Vorne oben: Auslöser
Dahinter: Einstellrad
Rechts: Spotmesstaste
Anhang 146687

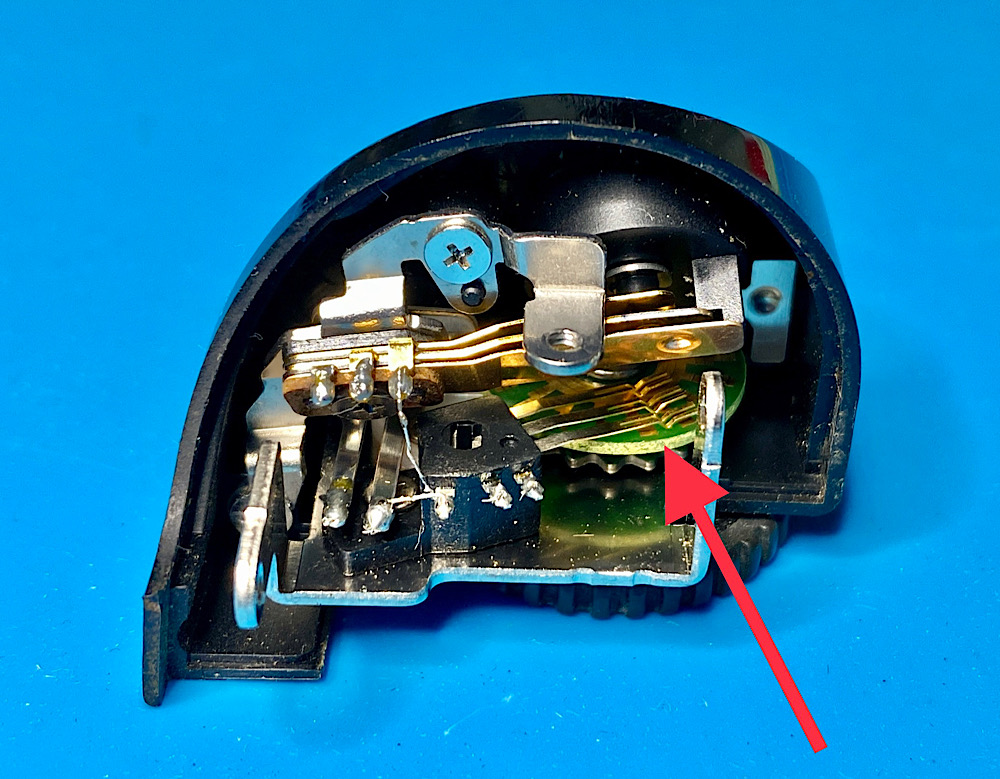

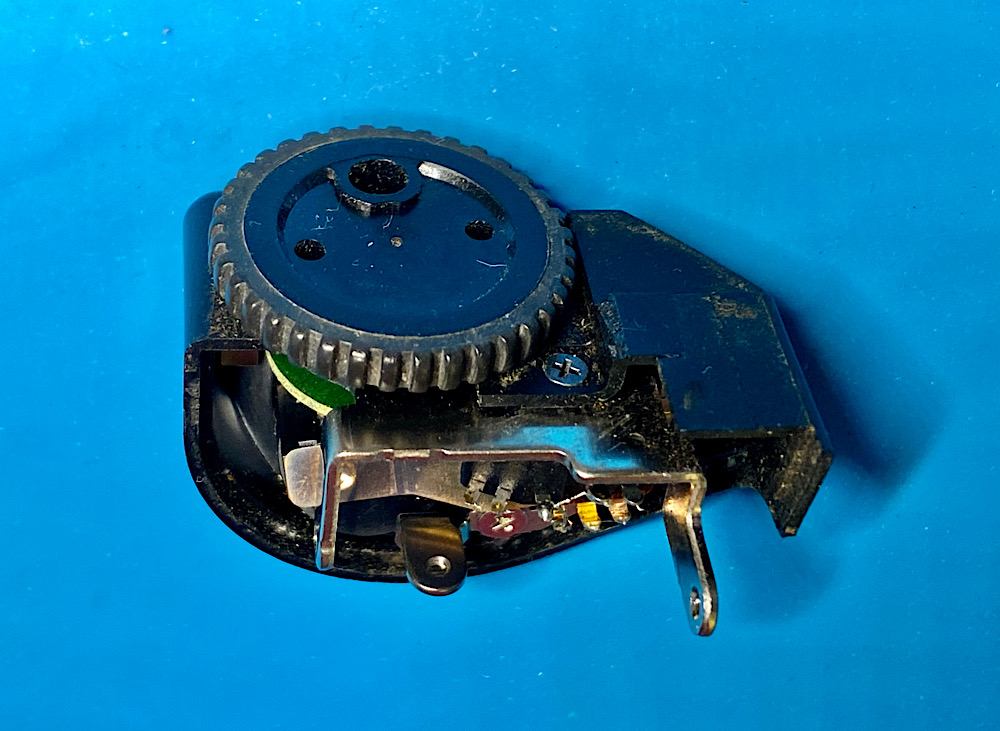

Ansicht von unten
Der Pfeil zeigt auf die Kontakteplatte die sich mit dem Rad mitdreht.
Darüber die Schleifer, die mit den Kontakten schalten.
Kontaktfehler können hier durch Verschmutzung oder Korrosion auftreten.
Anhang 146688
Ansicht von hinten
Die Kontakteplatte ist zwar verbaut, aber nicht nach außen gedichtet.
So können sich Staub und Schmutz ansammeln. Auch Feuchtigkeit kann eindringen und zu Korrosion führen.
Dass der Schutz dennoch gut ist, zeigt dieses, innen saubere, Exemplar aus einer sonst verschmutzten T90.
Hier würde Elektronik-Reiniger Abhilfe schaffen.
Ich versuchte, davon über den Auslöseknopf und die Spotmesstaste einzusprühen, aber es kam nichts davon zur Kontakteplatte durch.
Damit fällt diese Lösung bei nicht abmontiertem Bauteil leider weg.
Bleibt nur, die Kontakte durch mehrmaliges Drehen des Rades wieder sauber zu bekommen.
Das funktionierte bei einer anderen T90 erfolgreich :yes:
Liste der Anhänge anzeigen (Anzahl: 1)
Einstellscheiben zum Wechseln
Anhang 146689

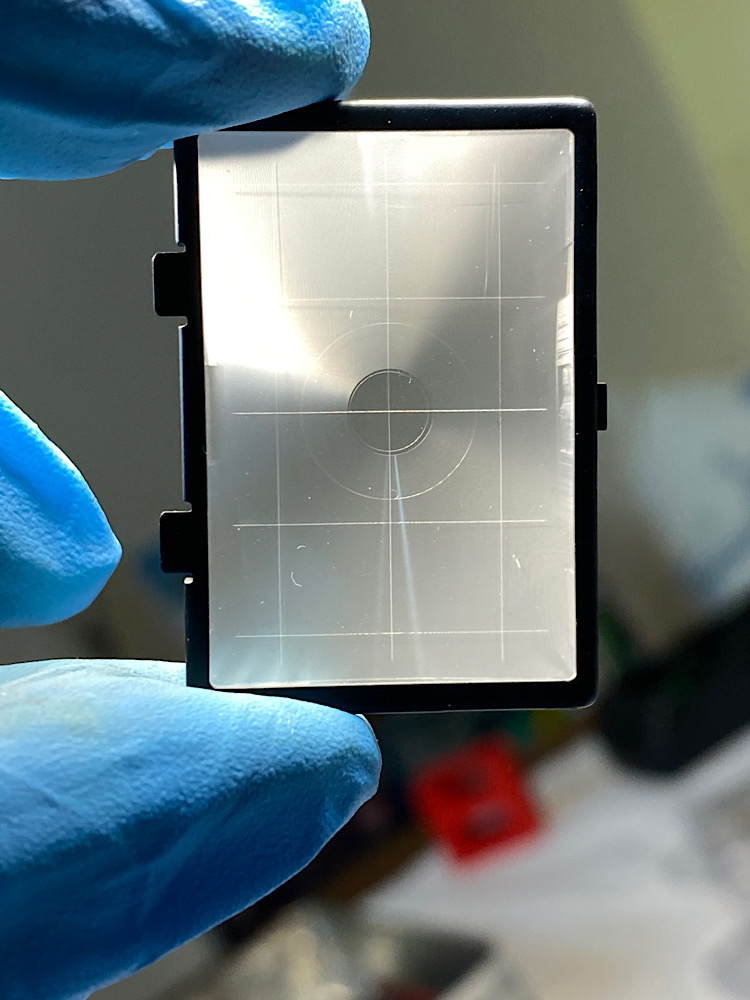

Bevor die T90 in die Ersatzteilekiste ging, baute ich ihre makellose Einstellscheibe D mit Gitterraster aus.
Die ist nicht oft anzutreffen bzw. wenn, dann kostet sie ;-)
Die Scheibe kann nach Anheben einer Federlasche aus dem Spiegelkasten gezogen werden.
Dafür gab es bei den Einstellscheiben ein eigenes Werkzeug zum Wechseln.
—
Vgl. „Interchangeable Focusing Screens“
https://t90.tripod.com/focusing_screens.html
Liste der Anhänge anzeigen (Anzahl: 1)

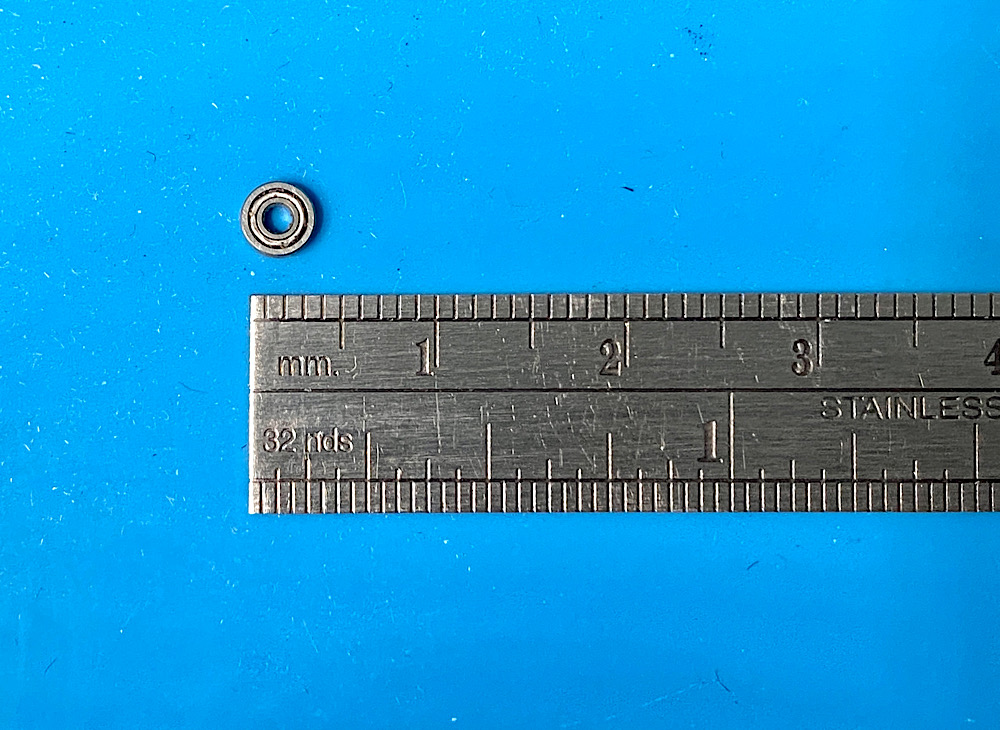

Mini-Kugellager
Anhang 146690
Dieses winzige Kugellager entdeckte ich bei meinen T90-Ersatzteilen.
Wo es verbaut war, weiß ich nicht.
Unglaublich, was mechanisch hier geleistet wurde :yes:
Liste der Anhänge anzeigen (Anzahl: 2)
Nochmals Pfeil, EEE und HELP
Neues Spiel
Aus meinem Bestand nun eine T90, die den Markierungspfeil im Display blinken und dabei ein leises Ticken hören lässt.
Also der Spiegelauslösemagnet.
Wie schon geübt, Abdeckung vorne weg und den Schraubendreher zum Anker.
Keine Reaktion.
Nach einigen erfolglosen Versuchen setze ich den Schraubendreher zwischen die beiden Hälften des Magnets …
Anhang 146691
… und zwar hier.
Das bringt den Spiegel zum Hochklappen, aber - wie zuvor bei der anderen T90 - streiken die beiden Verschlussmagnete nun mit „EEE“ und „HELP“.

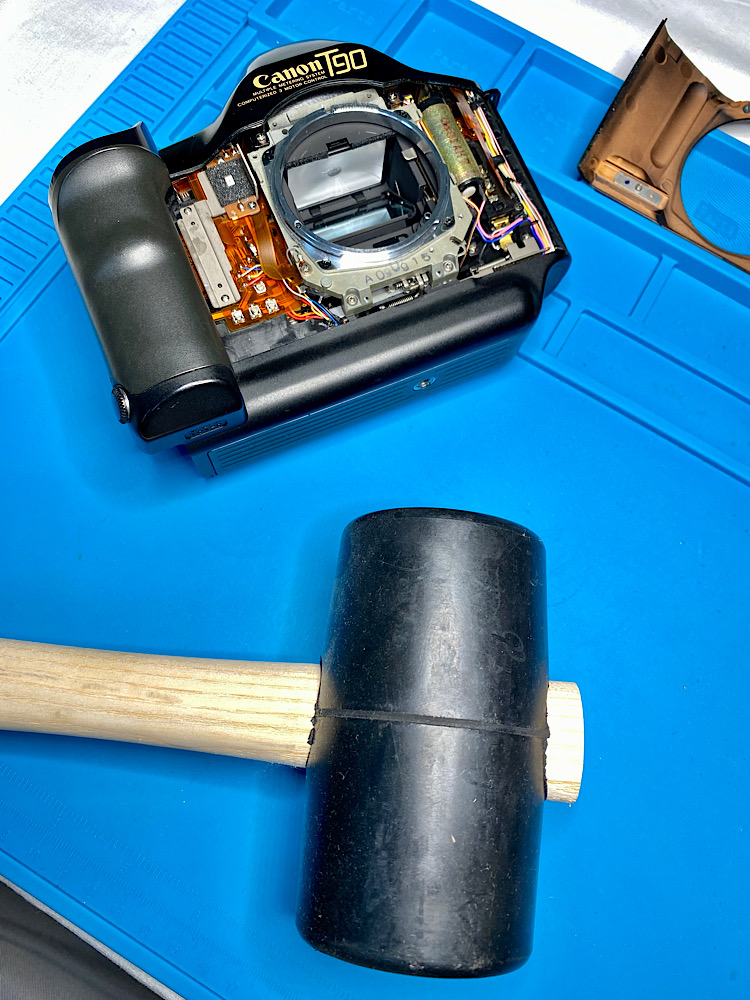

Da ich zuvor hier kapituliert habe, greife ich für einen letzten Versuch zum Gummihammer.
Anhang 146692
Zwei, drei akzentuierte Schläge auf die Bodenplatte der T90 und der Verschluss rattert bei gedrücktem Auslöser und Motorstellung HIGH los :yes:
Ich bin überrascht, aber offenkundig funktioniert dieser Fix, den man seiner Kamera eigentlich nicht antun möchte.
Fazit
- Die im Web kursierenden Fixes funktionieren.
- Es muss mit dem magnetisierten Schraubendreher um den Spiegelauslösemagneten herum probiert werden, welche Stelle zum Erfolg führt.
- EEE + HELP löst momentan nur der Gummihammer.
- Mehr Möglichkeiten, einzugreifen, bringt nur die erfolgreiche De(Montage).
- Daher kommt diese auf meine Projekteliste.
