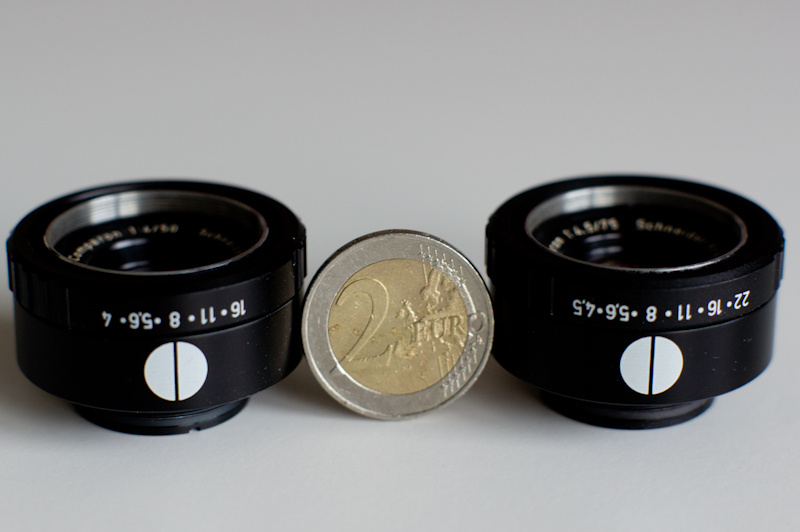

Diese Woche brachte der Postbote ein Päckchen mit zwei neuen Vergrößerungsobjektiven: ein Schneider-Kreuznach Comparon 1:4/50mm und ein Comparon 1:4.5/75mm. Beides sind Vierlinser vom Tessartyp. Dass sie klein sind, habe ich schon aufgrund des M25 Gewindes vermutet, aber es sind zwei echte Winzlinge:
Anhang 19996
Anschluss an VNEX erfolgt über M25/M39 Adapter und den 9mm Anschlussring. Mit dem 75er werde ich endlich VSON weitertesten.
Hier ein erstes Bild mit dem 50er:
Anhang 19997
Grüße Roland

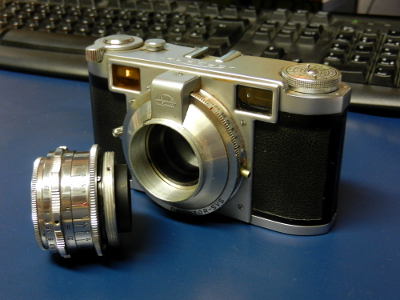

Mein neustes VNEX Objektiv ist Meyer Trioplan 2.9 50mm aus einer Balda Beltica II. Bevor die Sammler wieder aufstöhnen, wieso ich eine so schöner Kamera für ein schnödes Objektiv zerstört habe: die Kamera hatte nur noch Schrottwert. Die Rückwand war verbogen und lies sich nicht mehr schließen, die Filmandruckplatte war abgerissen, der Sucher hatte eine große Delle und der Objektivklappmechanismus war völlig verklemmt. Keine Ahnung, ob die Kinder des Vorbesitzer damit Fußball gespielt haben.
Der Ausbau des Objektives geht Ruck-zuck wenn man keine Rücksicht nehmen muss. Die Führungsschienen etwas auseinander biegen, die Kontermutter auf der Rückseite lösen und schon hat man das Objektiv in der Hand.
Anhang 20027
Am Zentralverschluss muss zunächst mal nichts gemacht werden. Auf B stellen und auslösen, der Verschluss bleibt dann für die nächsten paar Stunden einfach offen :)
Anschluss an VNEX erfolgt über die 32,5mm Wandlerplatte (das Befestigungsgewinde am Objektiv musste dazu abgefeilt werden). Unendlich wird leider so noch nicht erreicht, aber es reicht schon mal für ein paar Blümchen :)
Anhang 20028
Anhang 20029
heute hat mir Henry zwei Objektive zurückgeschickt, die ich aus alten Kamera ausgebaut hatte und nicht weiter kam.
hier ein Bild vom Agfa Apotar 45/3,5 bei Offenblende
Anhang 20147
LG Santos
Yeah,
das APOTAR hat schon was ganz besonderes.. ich mag diese Linse sehr gern.
Zeige gern mehr mit dem guten Stück.. :clapping
hier nun zwei Bilder des zweite Objektiv, ein Voigtländer Lanthar 50/2,8 ebenfalls Offenblende
Anhang 20148
Anhang 20149
LG Santos
Noch'n Tipp zum Apotar.. stell es mal für die Nahbereichssachen wie Blümchen an seinem eigenen Fokusring auf z.B. 1 Meter und nutze dann erst das VNEX.. das hat bei mir die "Malerei" ausgemacht.. Am besten dann irgendwie ein paar Blumen in der Vase oder in eine Blumengruppe nah beieinander stehender Blüten.. dann kommt der tolle Mal-Effekt besser zur Geltung..Zitat:
Zitat von Santos
LG
Henry
danke für den Tipp Henry, wenn das Wetter es morgen erlaubt, werde ich das so versuchen.
LG Santos
P.S. 12.10 Mist Wetter, Regen den ganzen Tag!
Es läst sich sehr einfach ans VNEX befestigen. Fokus geht etwas über Unendlich hinaus.
Anhang 20179
Anhang 20180
Anhang 20181
Ich finde das Objektiv etwas flau.
Gruß Gerhard
das finde ich gar nichtZitat:
Ich finde das Objektiv etwas flau.
LG Santos
Das letzte Bild ist doch hervorragend.. ich finde es gut.
Die "flauen" Kontraste in den beiden Bildern davon sind eher den Lichtsituationen geschuldet, als das es nun "flau" zu nennen wäre.
Hast Du auch ein Bild vom Objektiv am VNEX und ein paar Daten, wo Du es rausoperiert hast?
LG
Henry
Das Lordonar stammt von einer Leidolf Lordomat, zu der es noch 3 Wechselobjektive von Schacht gab. Sie hat ein Außengewinde. Die Vergütung war beim Lordonar 1955 noch nicht besonders gut. Deshalb sind die Bilder, wenn sie aus der NEX kommen etwas flau. Nach einem Klick in Gimp sehen sie (wie hier abgebildet) sehr viel besser aus.
Anhang 20183
Gruß Gerhard
Ja, ja, die guten alten Leidolfs.
(Wenn ich das lese muss ich ich immer an die "Ludolfs" denken. :lol:)
Hallo Gerhard,Zitat:
Zitat von gewa13
sieht absolut klasse aus an der NEX..
Muss ich auch mal nach "spechten".. vielen Dank für den Nachtrag..
Ich hab aber auch gleich noch was.. zwar nicht für jedermann machbar und nicht am VNEX.. aber mit Teilen aus dem Zubehör nun endlich so gut wie fertig.
Die "SON-Canon-Y" Meßsucher-Cam.. :lol:
Anhang 20184
LG
Henry
Sehr schick. Die Bilder finde ich auch gut. Mindestens eine Klasse besser wie das etwas gleich alte Trioplan (~1957) von mir. Da setzt schon wieder ein bekannter Reflex ein :)Zitat:
Zitat von gewa13
Auf dem Bild es ja aus als ob das Objektiv für die NEX gebaut worden wäre.Zitat:
Zitat von hinnerker
Es ist schön kompakt und Brennweite & Lichtstärke sind optimal für APS-C.

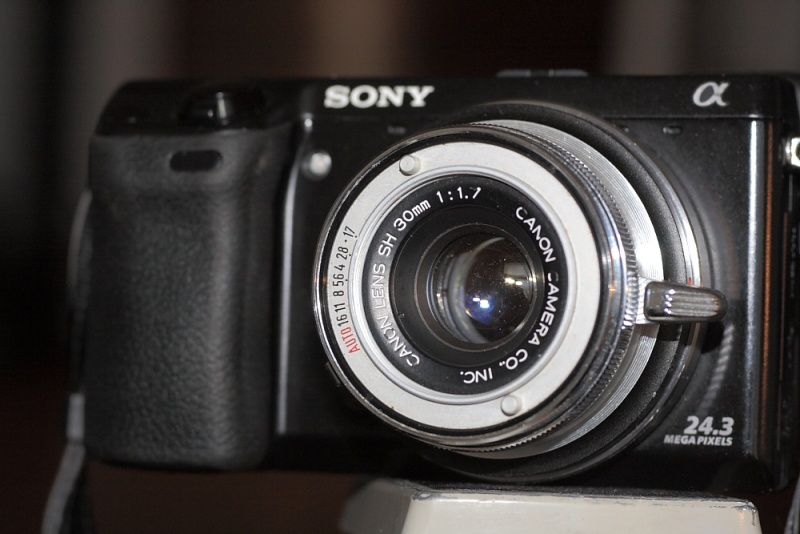

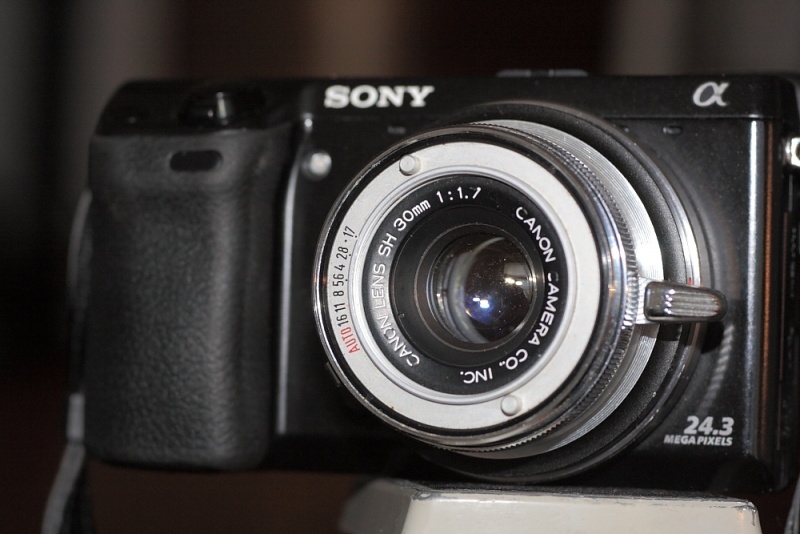

Mit ein wenig Hirnschmalz, Getüftel und Gebastel hab ich das Objektiv aus einer Canon DEMI EE Meß-Sucherkamera nun endlich befriedigend und optisch vertretbar an die NEX gebracht.
Volles Unendlich, erweiterter Nahbereich bis etwa 13cm vor dem Objektiv.. Lichtstärke f1.7 ! bei 30mm.. genial.
Anhang 20185
Die hierbei gemachten Erfahrungen werden wir in das VNEX einfließen lassen. Künftig wird es - vermutlich Anfang des kommenden Jahres - eine spezielle austauschbare Version eines Inlet geben, das ein sehr kurzes Auflagemaß von nur 25 oder 26mm gestattet, um damit weitwinkligere Objektive an die NEX zu bringen.
Hierfür werden wir das INLET deutlich verkürzen, es wird nur noch einen Auszug von wenigen mm besitzen, diesen Auszug aber sehr steil erreichen, ähnlich dem einer Meß-Sucherkamera. Zwar werden wir diese Naheinstellgrenze nicht halten können in der Konstruktion, sondern eher Meßsuchertypisch bei etwa 70-80cm Naheinstellgrenze bleiben müssen (eventuell auch 30-40 cm.. mal sehen, wie das mechanisch hinkommt), aber dann wird es möglich, wie bei den Wandlerplatten das jeweilige Objektiv in einen "Gewindemantel" zu stecken und wie in der Wandlerplatten festzusetzen.
Von der Planung her wird dann quasi nur der VNEX I - Tubus aus dem Adapter geschraubt, der VNEX - Short Gewindetubus stattdessen etabliert gesichert.
Das Objektiv bekommt dann das männliche Gewinde "angezogen" (wie bei den Wandlerplatten) und greift dann in dem im Adapter sitzenden weiblichen Gewindeteil.
So das bisherige Planspiel, dass mit diesem Prototypen jetzt begonnen hat.
Aber zurück zum Canon ..
Hier ein paar Bilder damit, Offenblende 1.7 gegen Unendlich.... rechts der Farbstich.. leider mal wieder die NEX 7.. Randproblematik..
Anhang 20186
Hier ein Crop aus dem Bild
Anhang 20187
Es ist ein gutes Objektiv..
In Nahbereich gibt es Katzenaugen und Swirls und was man will..
Anhang 20188
Satte Farben bringt es allemal mit in dieser herbstlichen Kullisse.. eine Streulichtblende fehlt mir noch an einigen Stellen, denn es ist doch etwas anfällig dafür.
Anhang 20189
Soweit erstmal die neuesten Planungen und Forschungsvorhaben..
Da Canon und auch andere Hersteller eben auch eine Reihe von Kameras wie den Canonet Kompaktkameras im Angebot hatten, dürften auch diese Kameras interessant werden, denn deren teilweise lichtstarken Objektive sind auf diese Weise sehr kompakt zu nennen.
Mit Adapter und im eingefahrenen Zustand bei Unendlich ist das Objektiv deutlich kleiner als das 16er Pencake von Sony.. das Canon hat mit der Vorderkante einen Abstand von nur 27mm zum Anschluss, steht also nur diese 27mm von der Kamera ab !
In den nächsten Tagen werde ich das Canon 1.7/40mm an die Kamera bringen und dann noch das 1.9/40mm.. alle ebenfalls aus den Canon Canonet Kameras. sie liegen bereits offen und warten auf die Auswertung der konstruktiven Unterschiede bei den Exemplaren .. und einer intelligenten Lösung, sie flexibel an das zukünftige neue Inlet zu bringen..
LG
Henry
heute war ich mit dem Schneider Kreuznach Componar 80/4.5 draußen. Das ist auch eines von den winzigen Objektiven.
Anhang 20206
Anhang 20207
Anhang 20208
Anhang 20209
Hallo Santos,
wunderschöne Aufnahmen! Ich vermute mal Offenblende?
Gruss Fraenzel
Hallo Fraenzel,Zitat:
Ich vermute mal Offenblende?
genau, so ist es, ich versuche immer erst mit Offenblende und natürlich, wie immer, ohne Stativ :)
LG Santos
Hier ein paar normale Bilder mit dem Canon SH 1.7/30mm an der NEX 7
Heute bei einem kleinen Ausflug an das Ufer bei Falkenstein an der Kieler Förde..
http://www.digicamclub.de/attachment...3&d=1350144375
Mal wieder dieses sehr "ominöse" Verhalten der NEX 7, die violette Farbanteile je nach Aufnahme-Situation in die Bilder "zaubert" bei manuellen Brennweiten unterhalb 35mm !!
Immer dann, wenn Himmelsanteile oder starkes Streiflicht auftritt, kommt es in Verbindung mit Weitwinkligen Objektiven aus Mess-Sucherkameras zu diesem "Ärgernis"..
Ein nettes kleines "Ausflugscafe" am dortigen Strand... die "Deich-Perle"
http://www.digicamclub.de/attachment...5&d=1350144472
http://www.digicamclub.de/attachment...6&d=1350144515
In schattigen Bereichen ist das alles kein Problem..
Eine nette Anlage für "Kletterer" hat man im angrenzenden Waldgebiet direkt neben dem Strand etabliert..
den "Kletterwald"..
Eine Anlage, in der man über sehr viele Bäume hinweg gesichert und an Stahlseilen sehr umfangreiche "Touren" im Baumbestand des Areals machen kann..
Mir war der Verbleib am Boden jedoch lieber..
http://www.digicamclub.de/attachment...4&d=1350144434
Und noch eine Impression von der Leuchtturm-Insel aus dem ersten Bild..
http://www.digicamclub.de/attachment...2&d=1350144328
Die Bilder entstanden allesamt mit Blenden zwischen f1.7 und f2.8 .. im letzten Falle mit f4
LG
Henry
:Muscle: stark, ich werde dieses Objektiv mit Sicherheit auch bald haben :lol:
LG Santos
heute Nachmittag auf unserem Bauernmarkt
1) Reso Lanz körper
2 & 3) beim Dreschen
4 & 5 )Kartoffeldämpfmaschine
Blenden zwischen 4 und 8
wirklich ganz tolle Bilder, das Apo Rodagon habe ich nocht nicht :)
LG Santos
...wunderschöne Bilder. Ich hab auch eins von Henry bekommen, aber noch nicht probiert.Zitat:
Zitat von Santos
Gruß Gerhard
... also muß ich wohl auch demnächst eine defekte Canon schlachten. 30mm und 1.7 passen super zur NEX! Ich bin begeistert!Zitat:
Zitat von hinnerker
Gruß Gerhard
... super Aufnahmen sind das. Mit Lanz Bulldog weiß gestrichen und Frack und Zylinder Samstag Abend in die Stadt zum Tanzen ... hätte für mich auch einen Suchtfaktor ... :autsch: ... ach geht nicht - noch eine Sucht ... :autsch:Zitat:
Zitat von thomas56
... noch nicht .... :lolaway:Zitat:
Zitat von Santos
Gruß Gerhard
ich lach mal mit :lolaway:im duett geht's lauter..Zitat:
... noch nicht .... :lolaway:
Super Szenen hast Du da mit dem Apo Rodagon eingefangen und es zeigt sehr schön, was es kann. Von der Auflösung und dem Detailreichtum, feinsten Nuancierungen in den Motiven.. das kann kaum ein anderes Objektiv..Zitat:
Zitat von thomas56
Insbesondere die Bilder der dampfenden "Kartoffeln" sind exzellent.
Es ist ein Musterbeispiel dafür, was für eine Schande es eigentlich war und ist, derart gute Objektive nur im Makrobereich oder in der Dunkelkammer zu nutzen, wo sie doch eine solch enorme Leistung im normalen fotografischen Handwerkskasten erbringen können.
Insbesondere das APO Rodagon ist ganz hervorragend .. ihm folgt in meiner Meinung gleich das EL Nikkor N.. ebenso eine phantastische Linse..
Danke für Deine Bilder und zeige uns gern mehr von dem, was Du so mit dem VNEX anstellst.
LG
Henry
Seit heute habe ich eins :) War auf einem Kameraflohmarkt. Eigentlich wollte ich heute mal kein Objektiv kaufen, aber dann habe ich das APO Rodagon zu einem mehr als akzeptablen Preis bekommen.. und weil ich schon dabei war habe ich dann gleich noch ein Steinheil Cassarit 45mm mitgenommen. Soviel zu guten Vorsätzen.Zitat:
Zitat von Santos
Bilder gibt es, wenn es mal wieder aufhört zu regnen.
gratuliere zu dem tollen Fund, wünsche mir vom Nikolaus/Weihnachsmann/Osterhasen auch so ein Glück...
Leider verfolgt mich mit dem VNEX das Pech, aber das ist eigenes Verschulden. Nachdem ich mir das Gewinde professionell auf 3mm habe kürzen lassen, habe ich alles möglich zu adaptieren versucht. Dabei muß ein völlig ungeeignetes Objekt gewesen sein, das ich wohl mit zu viel Kraft aufgeschraubt habe, jedenfalls habe ich mir das Gewinde wie der Sachse sagt "zerwürcht". Läßt sich so was nachschneiden oder ist die Schnecke damit hinüber? Ich fürchte, da muß ich Henry kontaktieren...
Aber nichtsdestotrotz, hierhin gehören Bilder. Zunächst zwei Adaptionen:
Agfa Color Telinear 4,0/90mm:
Carl Zeiss Jena Phallar 4/135mm
sorry, habe mich im Namen geirrt, das heißt ja Triotar:devil:
Dann habe ich auf einer Fotobörse per Zufall für einen guten Preis ein Leitz Focotar 4,5/50 erstanden, das ich ziemlich experimentell benutze,
ich schraube es einfach mit einem M39 auf M42 Zwischenring in meinen M42-Pentax-Adapter ein und gut ist. Das Gewinde kann ich mit etwas Vorsicht als Schraube nutzen
und verrückterweise erreiche ich damit den Bereich von etwa 70 cm bis unendlich. Die zwei Öffnungen am Adapter muß ich zukleben, dann kommt auch kein Fehllicht zum Sensor.
So sieht das dann aus:
Und die Bilder werden meiner Meinung nach schööön... (sind aber erstmal nur bessere Schappschüsse!)
Da bin ich wohl mit der Bildeinbindung nicht so recht klargekommen?
Dann noch Bilder mit Crops:
Sag mal Lutz..Zitat:
Zitat von dorfaue
im Ernst.. in Wetzlar bist Du schon als derjenige in die "Geschichte des DCC" eingegangen, der Dinge untrennbar miteinander verbindet.. irgendwie musst Du dringend an der Feinmotorik arbeiten.:lol:
Du wirst mir den Adapter zusenden müssen. Wir schauen mal, ob wir es nachgeschnitten bekommen. Zur Not müssen wir ihn austauschen...
Es ist von ausserordentlicher Wichtigkeit, am VNEX nicht mit "Kraft" und "Druck" irgendetwas befestigen zu wollen. Gerade weil die Gewindebasierte Befestigungsart zur Vorsicht mahnt (schnell kann man sich Gewinde "zerwürgen"..) !
Der Gewindetubus im Inlet läßt sich austauschen.. Dazu muss aber der Adapter zu mir, weil die Geschichte dann neu zentriert und neuen Puffern ausgestattet werden muss. Diese werden bei der Trennung von Tubus und Inlet zerstört.. bzw. müssen "ausgetrieben" werden.
Ist also das Einfachste, Du schickst mir das VNEX Modul zu und ich erledige das hier, denn ich hab in der nächsten Woche ohnehin noch 15 Module zu montieren.
LG
Henry
erst mal danke für Eure positiven Kommentare über mein 50mm Apo Rodagon am VNex
es tut mir etwas leid, wenn ich dazu beigetragen habe, ungeplantes Geld auszugeben, aber eigentlich nicht wirklich:lolaway:
nun zum Schraubenthema: mir ist inzwischen auch aufgefallen, daß bedingt durch das festklemmen in der Gewindesteigung, immer etwas Schaden angerichtet wird - gibt es Kunststoff-Madenschrauben in dieser Größe ? So quasi als Wegwerfartikel ? Eine Alternative wäre eine um ca 90° versetzt, teilweise geschlitzte Mutter und je eine Klemmverschraubung - wie 2 Schlauchklemmen verdreht aneinander befestigt. Das wird halt viel teurer, oder man muß es in Kunststoff spritzen. Eingefleischte Sammler werden ihre Linsengewinde der Metallschraubenklemmung nicht aussetzen.
Ich checke das mal.. klar bekommen Gewinde bei zu festem Anzug der Madenschrauben auch leichte Dellen... die sich aber in der Regel wieder selbst richten.
Das Problem an den Kunststoff-Schrauben besteht darin, das bei zu starkem Anziehen, schnell die 3mm Sechskant-Gewindestiftte "rund" würden.. dann hat man auch nichts gekonnt..
Im Gegenteil es wird dann ganz schwierig, diese Kunststoff-Reste wieder aus den Gewinden zu bekommen.
Insofern erschien diese Version mit den Edelstahlmadenschrauben einfach als die Vernünftigste, wenn man starkes "Anziehen" vermeidet.
Ein kleiner Hinweis noch...
Die neuen Muttern sind mit zwei Arten von Gewindestiften in M3 ausgestattet.
1. 3 Stück am unteren Rand mit "Kegelkuppe".. also einer glatten Oberfläche
2. 3 Stück am oberen Ende mit "Spitze"..
Dies hat folgende Bewandnis..
Da ich nicht abschätzen kann, welche der beiden Versionen in dem jeweils verwendeten V-Objektiv einen besseren Halt geben (mal ist ein V-Objektiv mit einem Kunststoffgewinde ausgestattet, mal mit einem Metallgewinde), kann man durch entsprechende Ausrichtung der Mutter sich die bessere der beiden Befestigungsmadenschrauben aussuchen.
Die Spitze hat den Vorteil, in die Gewindefurche greifen zu können, führt aber unter Umständen zu leichtem "Kippen der Optik".. (vernachlässigbar)
Die Kegelkuppe wiederum hat den Vorteil, bei leichtem Anzug "durch zu rutschen" auf dem Gewinde.
Also je nachdem, wie man mit seinen Sachen umgeht und was man erreichen will, sollten dann diese Seiten so gewählt und ausgerichtet werden, bzw. die Gewindemadenschrauben auch umgeschraubt werden.
Wichtig ist in jedem Falle, keinen großen Druck auf die Madenschrauben zu geben, denn viel hilft nicht viel.. !! Die Madenschrauben sind nur zur 3-Punkt Sicherung des Objektivs und Ergebnis unserer Überlegungen, die mit ursprünglich nur einer Madenschraube zu Sicherung in der Mutter begann.
Durch die 3 im 120° Winkel angeordneten Schrauben, ist auch bei nur sehr leichtem Anzug gewährleistet, dass ein Objektiv sich nicht weiterdreht oder losdreht.
Es müssen nur wirklich auch alle 3 Gewindeschrauben auch angezogen sein, was manchmal schwer fällt, weil es eben länger dauert, statt eine Gewindeschraube "mal eben anzuziehen"..
Auch sollte vermieden werden, mit angezogenen Gewindeschrauben die Mutter noch leicht "nach-zu-justieren" durch "Drehversuche" im angezogenen Zustand.. das schädigt, wie vermutlich im Falle von Dorfaue geschehen, so ein Gewinde dauerhaft.
Alternativ kann man natürlich auch 3mm lange, überstehende Kunststoffschrauben in den Muttern verbauen, also nicht vollständig in den Muttern "versinken".. dann würden die Muttern und das VNEX allerdings ein wenig an einen "gespickten" Braten erinnern, da dann pro Mutter insgesamt 6 überstehende Schraubenköpfe das Aussehen der Sache "verschandeln" würden.
Alternativ wäre auch die Rückkehr zu einer Mutter mit nur zwei Gewindestiften - diesmal aber aus Kunststoff und "überstehend" - um dann eine elastische Verformung der Kunststoffgewindestifte bei der Sicherung zu haben.
Kunststoffgewindestifte in M3 sind z.B. beim großen "C" erhältlich.. wenn man befürchtet, stets zuviel Druck auf die Madenschrauben zu geben ist es bestimmt eine gute Alternative, es zumindest mal mit zwei Kunststoffschrauben an einer Mutter zu versuchen.
Zur Zeit aber..
Bitte, auch wenn es umständlicher ist.. Gewindestifte lösen und dann erst die Muttern verdrehen.. !!!
noch einmal 2 Bilder von heute Morgen, aufgenommen mit dem Agfa Apotar
Anhang 20283
Anhang 20284
LG Santos
Die Farben wirken pastellartig. Das lässt sich hervorragend nutzen.
Das Bokeh sagt mir leider gar nicht zu.
Und noch ein wenig mit dem Canon SH 1.7/30mm aus der Canon DEMI EE, das mir immer besser gefällt..
Alles Offenblenden..
http://www.digicamclub.de/attachment...8&d=1350330256
Und ein Crop daraus..
http://www.digicamclub.de/attachment...9&d=1350330296
Hier im unteren Bereich leider wieder der "Color - Shift" des Sensors an der NEX 7 bei der Verwendung von Weitwinkeln..
http://www.digicamclub.de/attachment...0&d=1350330333
Und der Crop auf den Fokuspunkt..
http://www.digicamclub.de/attachment...1&d=1350330370
"Katzenaugen" und ein biotarischer Swirl..
http://www.digicamclub.de/attachment...2&d=1350330412i
der im nachfolgenden Bild noch extremer zur Geltung kommt.. ein tolles Objektiv aus einer defekten 8 Euro Kamera.. mit dem ich sicher noch viel Spaß haben werde..
http://www.digicamclub.de/attachment...3&d=1350330473
LG
Henry
Den Spaß hast du dir auch verdient, für die Idee und den Umbau. :yes:Zitat:
Zitat von hinnerker
ser Stuhl mit den Blättern dahinter ist echt stark
noch ein Bild mit dem Apotar von heute
Anhang 20338
LG Santos
