Endlich, das VNEX für µFT ist da !

Helge hat vor, eine Version auch an die Olympus DSLR der E-Serie zu bringen... bin ich auch schon gespannt drauf..

Denke mal, diese Flexibilität wird ein sehr wichtiges Kriterium für diese neue Version werden. Komm grad aus der Werkstatt und wir haben wegen der Vignettierung für die KB Kamera A7 noch einige Zehntel "ertrickst" und es könnte klappen...

Wenn das Wetter am Wochenende endlich mal Sichtweiten von über 80 Meter zulässt, werde ich das noch ausgiebig mit allen Listenobjektiven testen.

In die nächste Serie kommt noch eine kleine Verriegelungsschraube für das Festsetzten/Festklemmen des Umkehrringes am Modul... muss ja zur Zeit noch mit Druck festgezurrt werden, und dann sind die wichtigsten Dinge der Entwicklung durch und die Prototypenserie soweit "rund"...

Bereits ausgelieferte Systeme können dann bei Gelegenheit noch kostenfrei nachgearbeitet werden, wenn die Besitzer die Portokosten übernehmen und wichtig finden.

Grundsätzlich weise ich aber darauf hin, das dieses System als µFT Version des VNEX angeboten wird... es sind keine zugesicherten Eigenschaften, dass bereits ausgelieferte Systeme nun z.B. die volle A7 Tauglichkeit haben. Es ist ein schönes "Schmankerl" kann aber nicht garantiert werden, dass das System für die A7 voll Tauglich ist, da der Benutzer durch Fehleinstellung des U-Punktes, Verwendung von ungeeigneten Objektiven ausserhalb der Liste, falsch interpretiertem Lesestoff den hier geschilderten Erkenntnissen anderer Benutzer bestimmte Dinge erreicht.

Dies hat mit der wirklich extrem zu nennenden Optimierung auf dieses kleine µFT Bajonett zu tun, wenn man von einem Kleinstsystem ausgehend, nun die Dinge so "erweitert" in der Funktionalität, das selbst ein KB Sensor der A7 ausgeleuchtet wird.

LG
Henry

Gestern habe ich eine defekte Contaflex geschlachtet :spitze:

Ziel war es das die Hinterlinsen des Pro-Tessar-Systems herauszubekommen und an die VmFT zu bringen. Im Internet habe ich herausgefunden, dass das Auflagemaß der Contaflex so zwischen 40 und 41 mm liegen muss.

So sieht das ganze Provisorium an der Olympus OM-D E-M5 aus:

Anhang 28684

Fokusierung geht über unendlich hinaus. Naheinstellung ist bei ca 1,20-1,50 m. Da lässt sich sicher etwas mit anderen Muttern ändern, bzw. wäre es ein Versuch wert, das ganze ans VNEX zu bringen.

Hier ein Bild mit Offenblende:

Anhang 28685

und hier bei Blende irgendwo zwischen 4 und 5,6 (habe keine Markierung mehr):

Anhang 28686

Beide Bilder sind JPG out of Cam. Nur mit dem GIMP Autofilter (Weissabgleich, Farbe und Kontrast) angepasst und fürs Web verkleinert.


Leider hat die Frontlinse des Tessars einen nebeligen Belag bzw. zerstörte Vergütung, die sich meiner Meinung nach im Bild wiederfinden lässt.


Ergänzung:

Das Objektiv ist ein Tessar 2,8 50mm (das teil besteht nur aus der Vorderlinse, die beiden Hinterlinsen mit der dazwischenliegenden Blende befinden sich in dem Metallkorpus vor dem VmFT-System).

Ja, das wäre witzig, wenn man die Pro - Tessare und was es da sonst noch so gab an der Contaflex auf das System bekommt.

Halt uns auf dem Laufenden... die Anfänge sehen ja schon ganz gut aus. Sollte mir so einen alte Contaflex mit den Linsen mal über den Weg laufen, probier ich das auch glatt mal aus.

Danke fürs Zeigen

LG
Henry

Hallo Bernhard,
kannst Du noch etwas zu den optischen Eigenschaften der Linse sagen (Brennweite, Blende)
Gruss Fraenzel

Zitat:

---

Zitat von Fraenzel

Hallo Bernhard,
kannst Du noch etwas zu den optischen Eigenschaften der Linse sagen (Brennweite, Blende)
Gruss Fraenzel

---

ups, habs oben ergänzt.

Zitat:

---

Zitat von GoldMark

Gestern habe ich eine defekte Contaflex geschlachtet :spitze:

Ziel war es das die Hinterlinsen des Pro-Tessar-Systems herauszubekommen und an die VmFT zu bringen. Im Internet habe ich herausgefunden, dass das Auflagemaß der Contaflex so zwischen 40 und 41 mm liegen muss.

.....
Ergänzung:

Das Objektiv ist ein Tessar 2,8 50mm (das teil besteht nur aus der Vorderlinse, die beiden Hinterlinsen mit der dazwischenliegenden Blende befinden sich in dem Metallkorpus vor dem VmFT-System).

---

Kannst Du mir bei Gelegenheit davon mal ein Bild zukommen lassen bitte?

Also wie Du die Rücklinse und die Blende, die ja normal in der Kamera verbleibt, da "reingezirkelt" hast?

LG
Henry

Und weiter gehts mit dem Pro-Tessar 3,2 35mm:

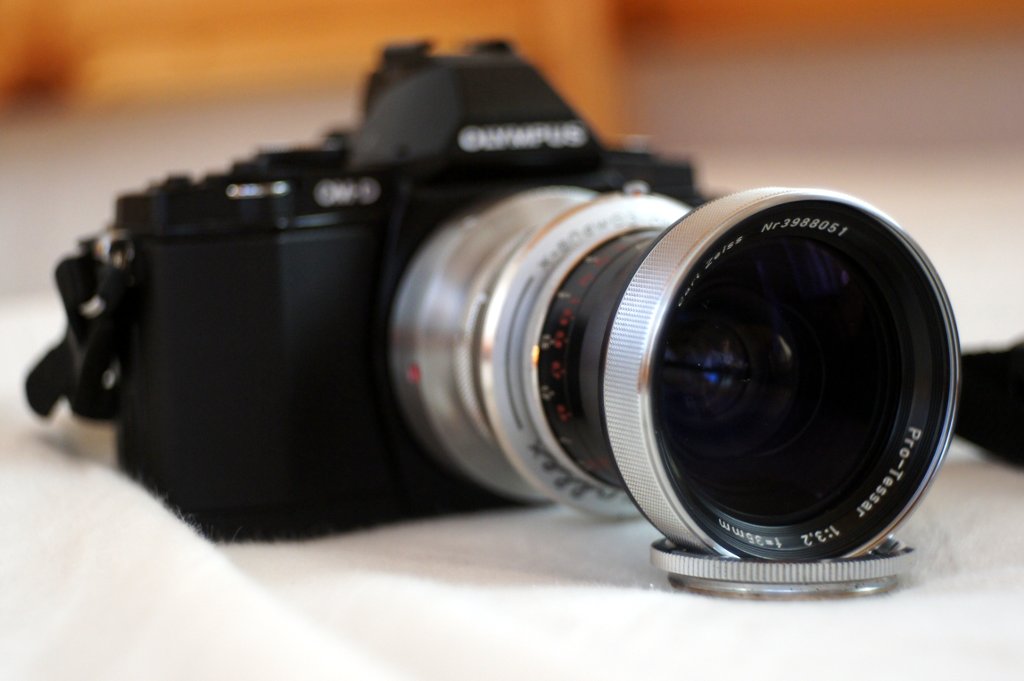

So sieht das ganze wieder an der Olympus OM-D E-M5 und dem VmFT aus:

Anhang 28689

Alle folgende Bilder haben keinen künstlerischen Anspruch und sind auf die Schnelle so mal aus dem Fenster geschossen.

Bearbeitung alle wieder mit Autofilter in Gimp (Weissabgleich, Farbe, Kontrast und Normalisierung) und dann fürs Web verkleinert.

Entfernung ca. 2,5 m Offenblende:

Anhang 28690

Das gleiche Motiv nur mit Blende um die 5,6:

Anhang 28691


Und ein Bild auf eine Entfernung von ca 80m mit Blende um die 5,6:

Anhang 28692

Anscheinend kann man auch am Objektiv fokusieren, aber der Ring dreht dauernd durch. Daher erfolgte die Fokusierung über das VnFT.

Anmerkung: Man merkt das Gewicht des Objektivs schon ganz ordenlich. Ist halt kein PET sondern Altglas :lol:

Zitat:

---

Zitat von GoldMark

Anhang 28686

Beide Bilder sind JPG out of Cam. Nur mit dem GIMP Autofilter (Weissabgleich, Farbe und Kontrast) angepasst und fürs Web verkleinert.
Leider hat die Frontlinse des Tessars einen nebeligen Belag bzw. zerstörte Vergütung, die sich meiner Meinung nach im Bild wiederfinden lässt.

---

Auch wenn es nur 102KB sind, mit kleinem Aufwand kann man aus dem Bildchen doch noch etwas rausholen. :spitze:
Anhang 28695

Zitat:

---

Zitat von hinnerker

Kannst Du mir bei Gelegenheit davon mal ein Bild zukommen lassen bitte?

Also wie Du die Rücklinse und die Blende, die ja normal in der Kamera verbleibt, da "reingezirkelt" hast?

---

Hallo Henry,

kein Problem.

Hier das ganze von der Kamerainnenseite:

Anhang 28693

und ein wenig von der Seite:

Anhang 28694

Ich hatte von hinten alle beweglichen Teile entfernt und dann eine deiner Wandlerplatten (die mit dem kleinsten Loch) genommen. Die Blende habe ich provisorisch mit einem selbstgebastelten Blendenhebel verbunden.

Den Verschluss habe ich in Offenstellung blockiert. Den ganzen Korpus habe nich nicht weiter zerlegen können.

Daneben liegt noch das Tessar 2,8 50mm das wird ins Bajonett vorne eingebracht und verriegel.

Hier noch ein Bild von vorne und das Tessar von hinten:

Anhang 28696

Zitat:

---

Zitat von aibf

Auch wenn es nur 102KB sind, mit kleinem Aufwand kann man aus dem Bildchen doch noch etwas rausholen. :spitze:

---

Wow, wie hast Du das den hinbekommen? Muss mich wohl doch mehr mit der digitalen Bildverarbeitung vertraut machen.
