Zeige uns für bessere Ferndiagnosen doch bitte nochmal Nahaufnahmen der neuralgischen Punkte.
Anhang 140771
Anhang 140770

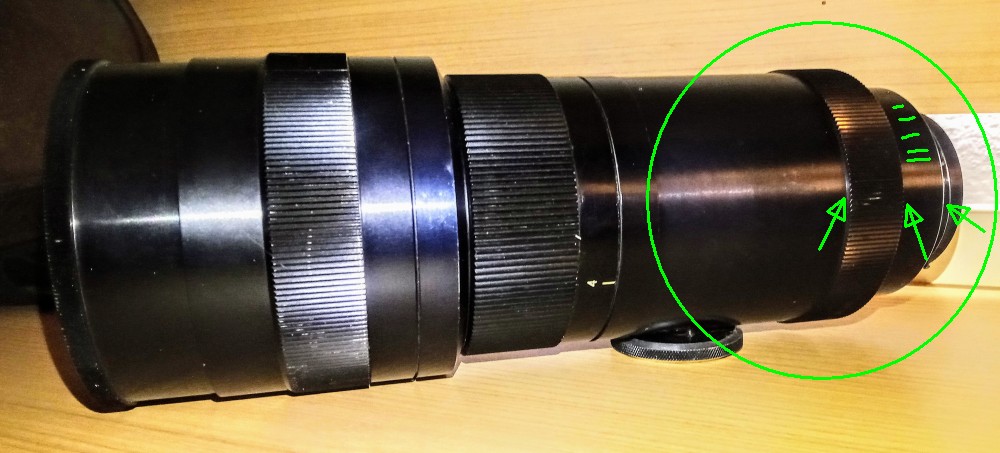

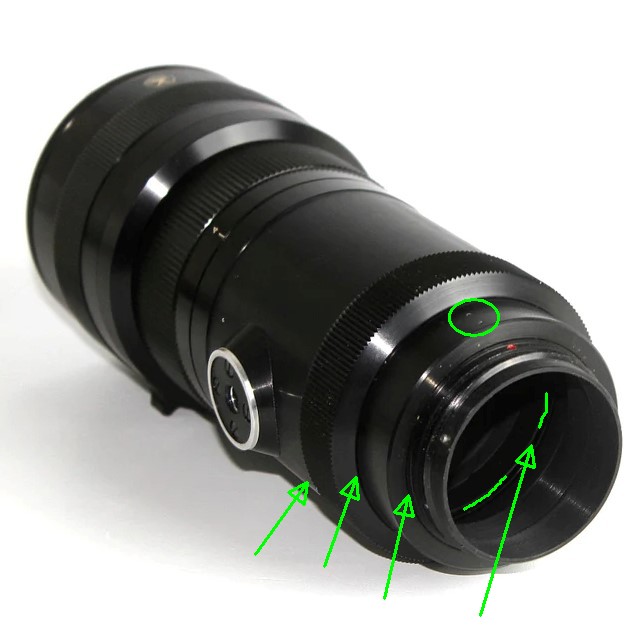

Wo sind "Nähte" (kann man einen Ring vom anderen Unterscheiden), wo sind "Nuten" um im Werk einen Schlüssel / ein Spezialwerkzeug ansetzen zu können, was sind das für kleine Löcher? Eingriffe für einen Schlüssel oder stecken da Maden ("Gewindestifte") drin?
Moin,
wird die nächsten Tage erledigt!
Vitaly von Hartblei macht sich auch mal schlau...
LG
Jörg
So,
ich habe mit Bordmitteln mal versucht das abzubilden:
Anhang 140838

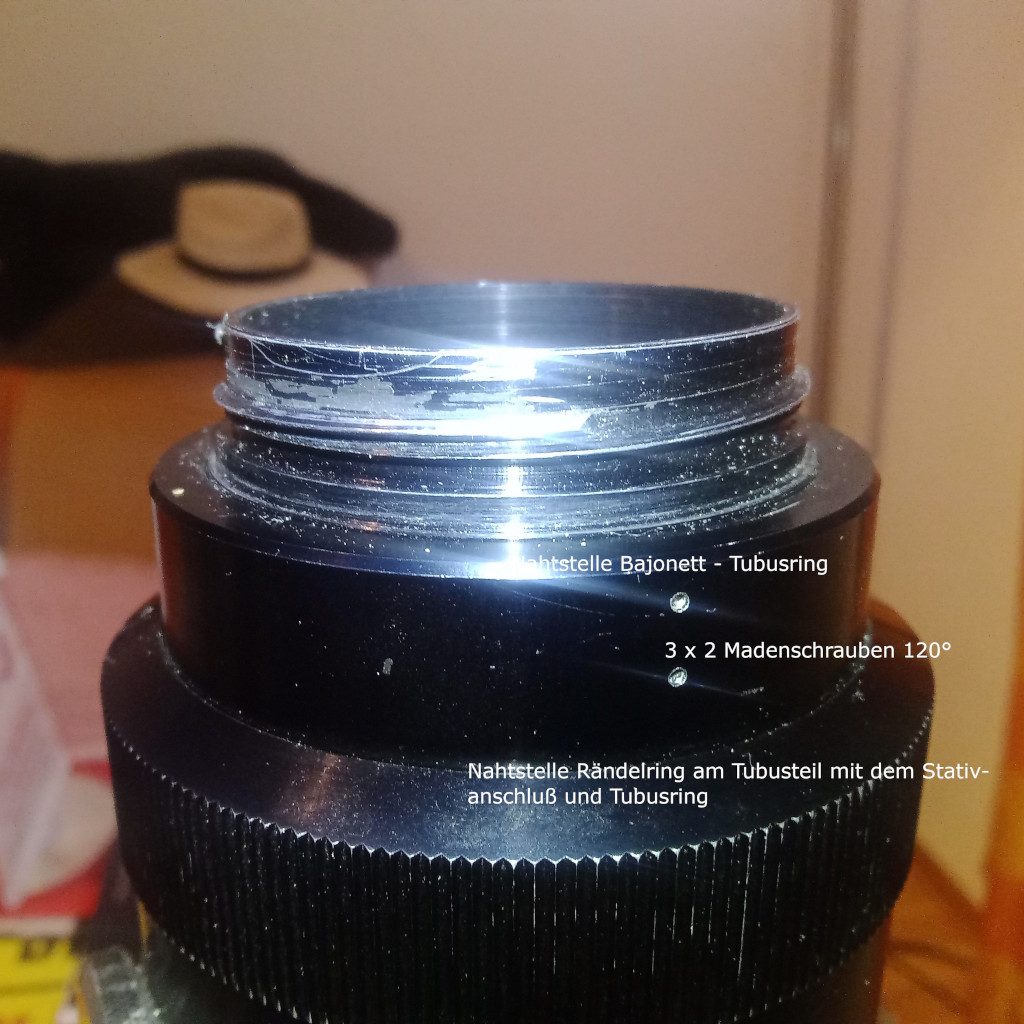

Das Bajonett-Ende des Objektivs
Anhang 140839
Der nachgebaute Anschluß
Anhang 140840

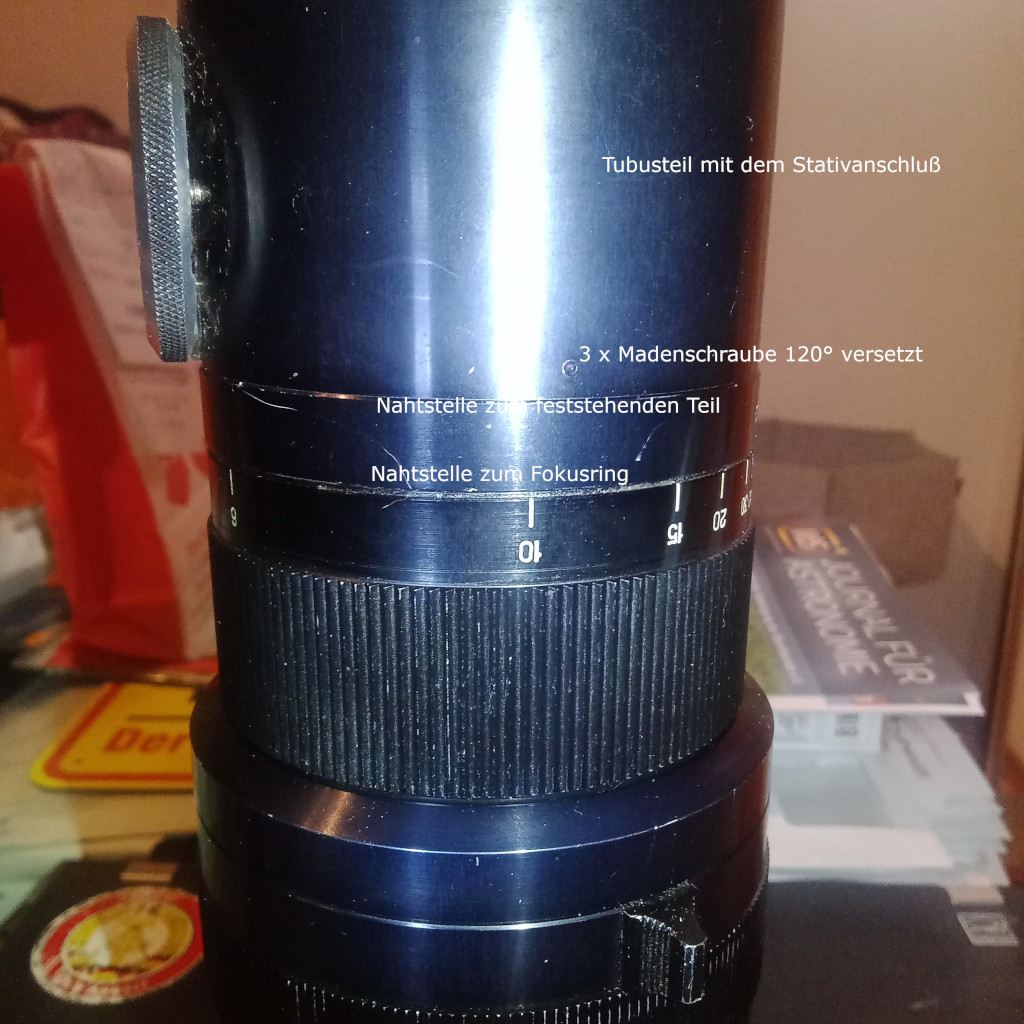

Anschlußende kommentiert
Anhang 140841

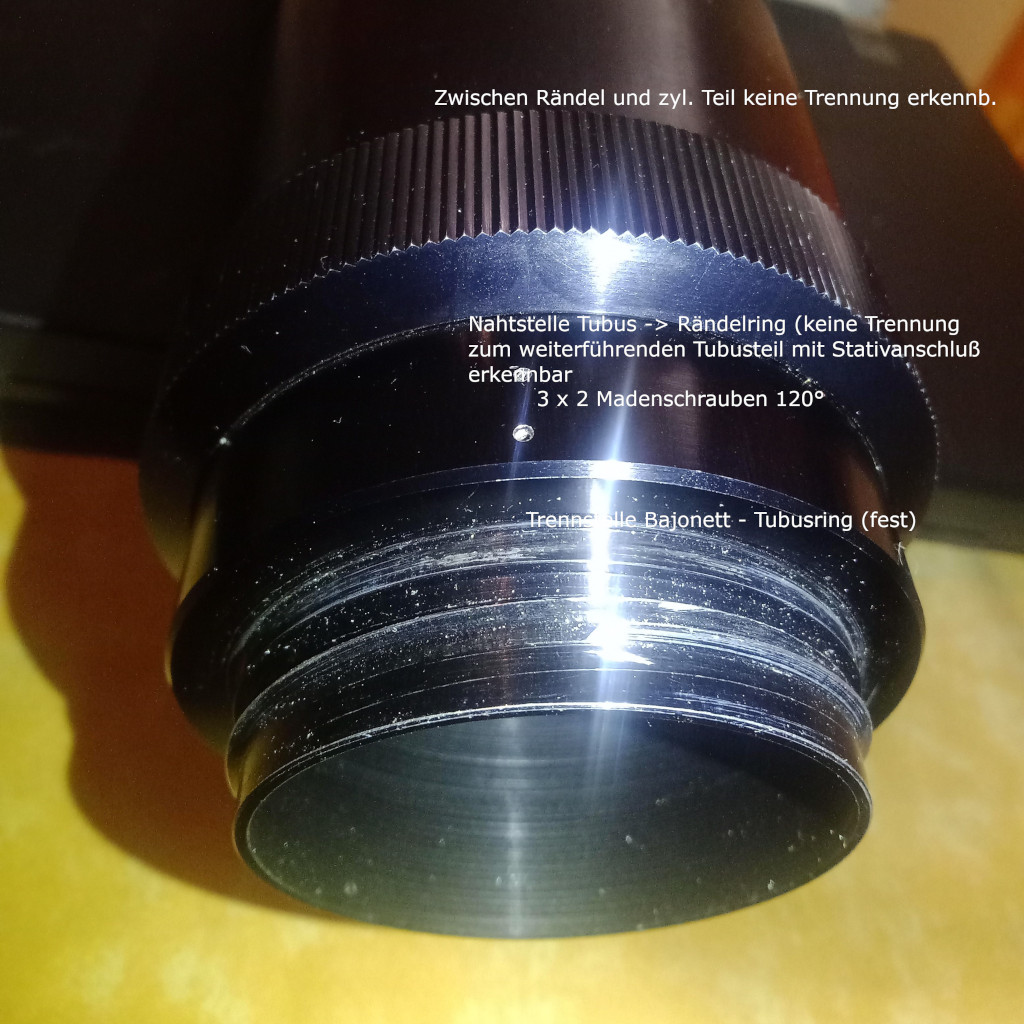

Weiter nach oben...
Anhang 140842

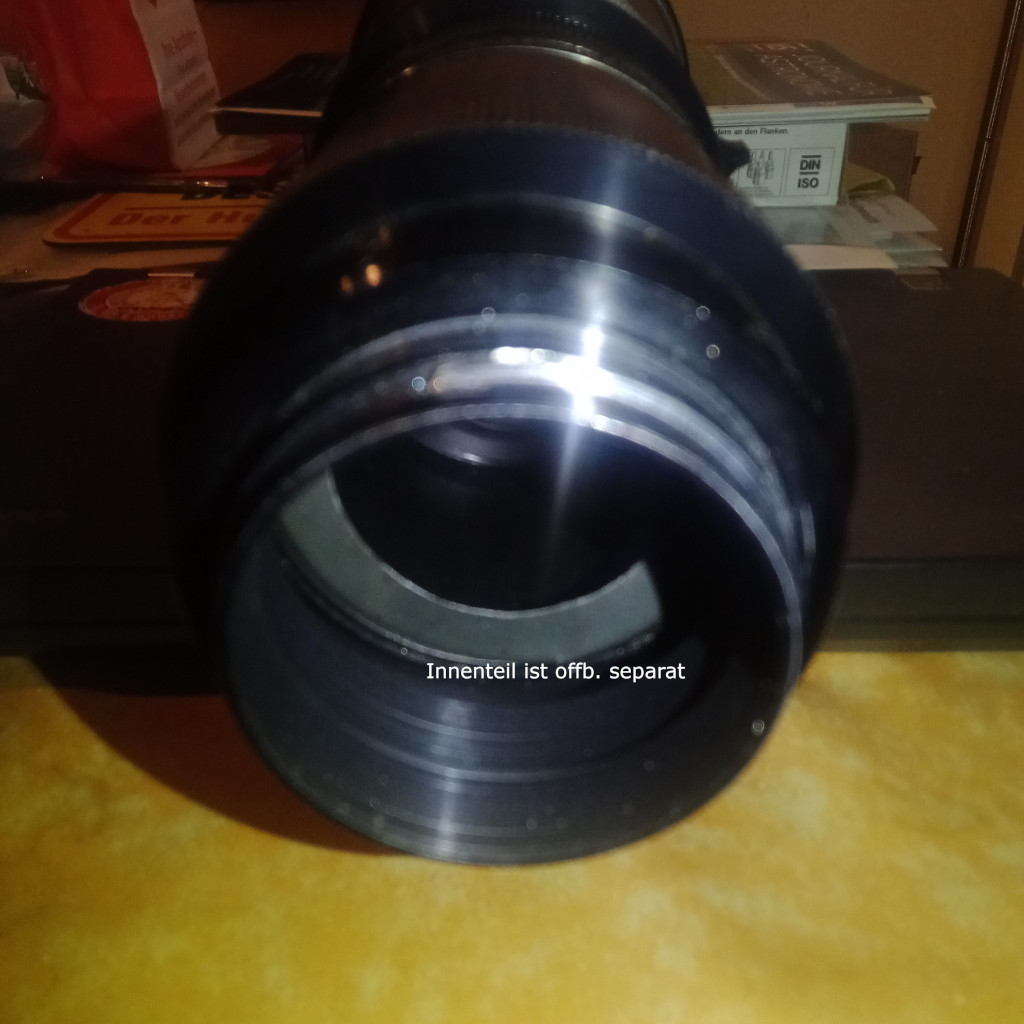

Blick von hinten
Anhang 140843

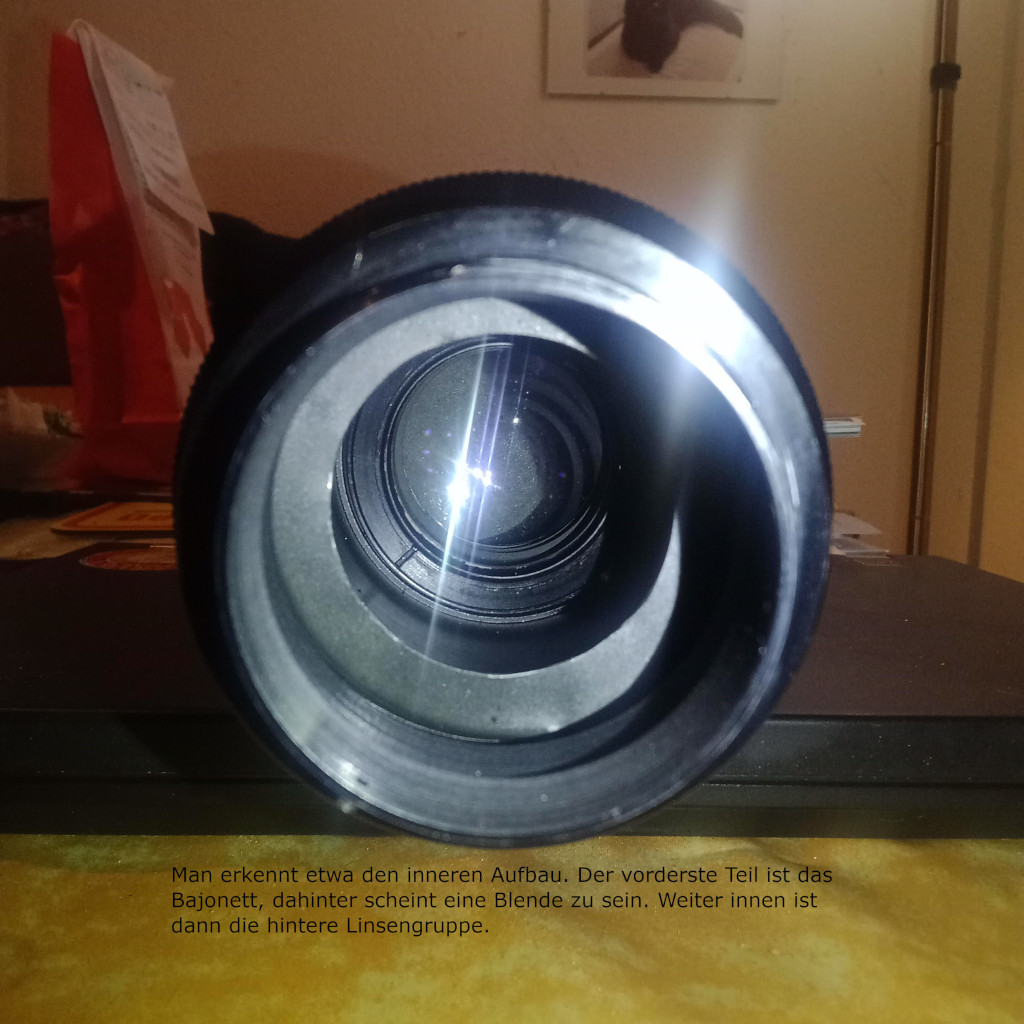

(2)
Anhang 140844
LG
Jörg
Nachtrag:

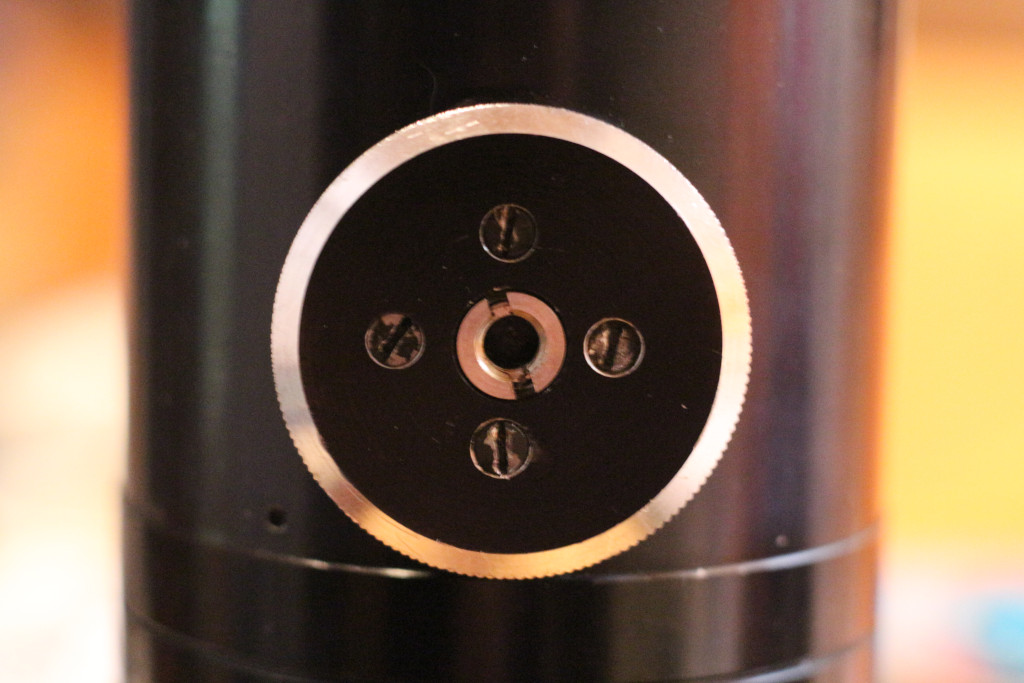

Durch Anwendung homöopathischer Dosen WD40 habe ich eine 2. Schraube des Stativfußes los und ganz raus bekommen. Zylinderkopf. Danach ließ sie sich sehr leicht wieder eindrehen und festziehen, anscheinend ist das Gewinde wieder sauber. Damit mache ich, bevor's brachial wird, erstmal weiter. Vielleicht gelingt das auch ohne zerstörende Einwirkung. Vielleicht besorge ich mir einen passenden Gewindebohrer und arbeite das Gewinde nach, dann kommen 4 Niro-Schrauben rein mit Inbus oder Torx, ich entwickle gegen Schlitzschrauben immer mehr Aversionen...
Den Rest lasse ich erstmal wie er ist, habe nur je "Made" ein winziges Tröpfchen WD40 spendiert, für den Fall dass man da ran muss.

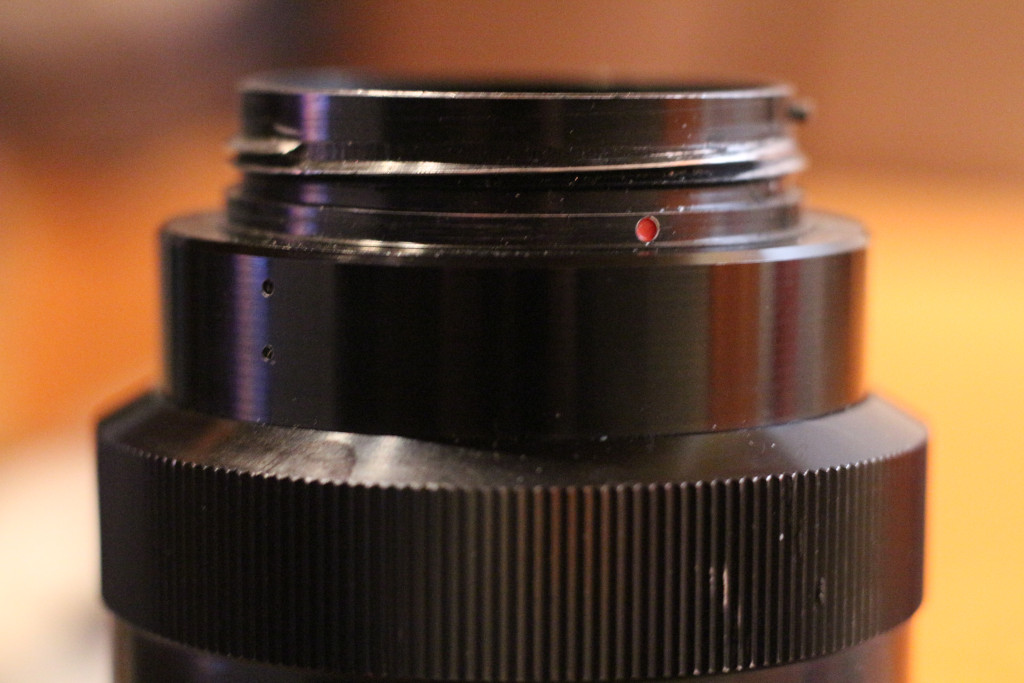

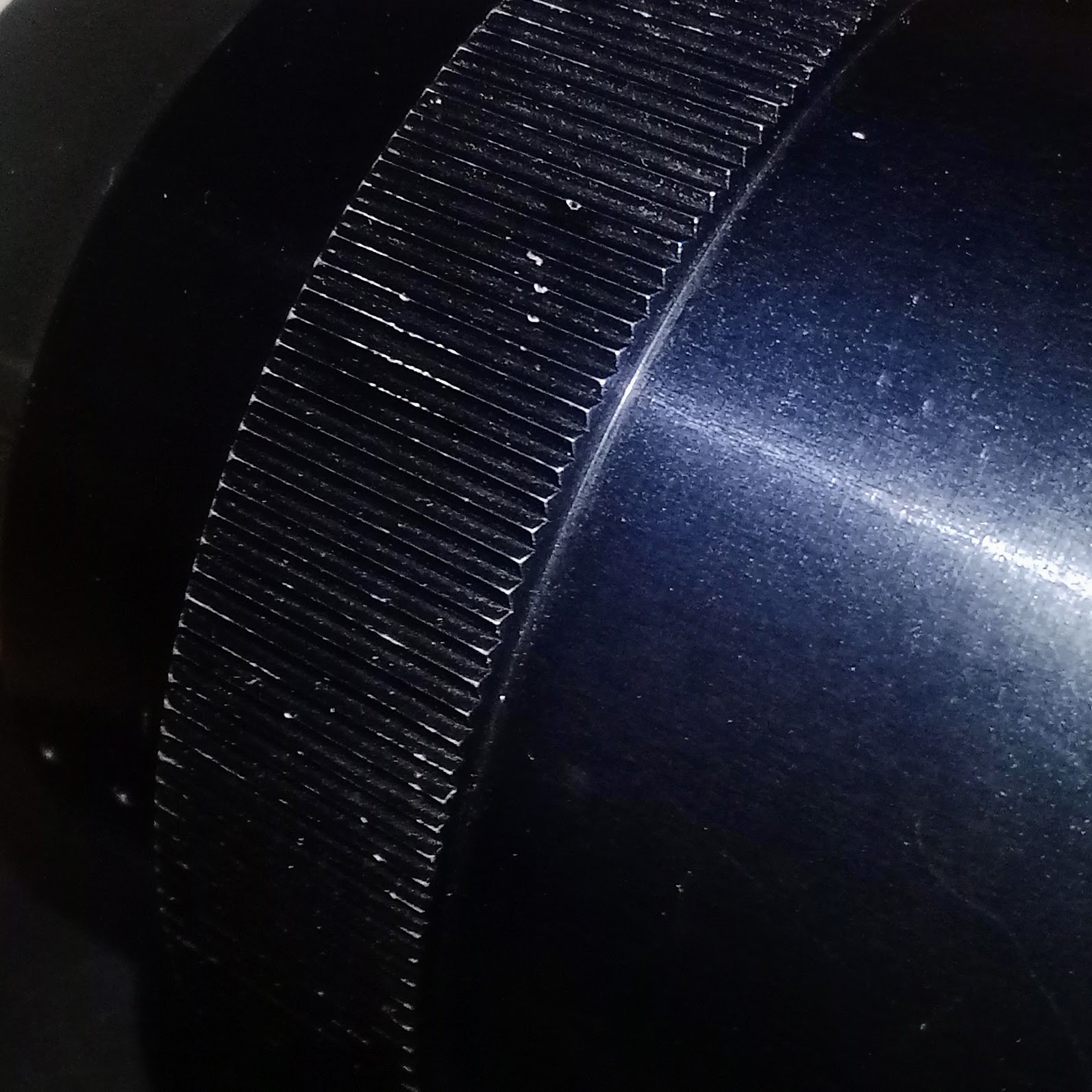

Und ich habe endlich ein Bild vom "oberen" Ende des letzten Rändelrings, nur was das ist... Trennstelle oder nicht?
Anhang 140861
War schwer, das so hinzubekommen, dass man genau in die Kante sehen kann. Was lange währt... Ich bin mir nicht sicher ob der leicht hellere Streifen eine Trennung markiert oder eine Werkzeugspur von der Herstellung ist. Immerhin weist der Rändel Benutzungsspuren auf, irgendeinen Zweck wird er haben.
LG
Jörg
Die Maden mit WD40 zu beglücken wird schon nicht verkehrt gewesen sein.
Man könnte auch die "möglichen" Trennstellen der diversen Ringe und Tuben nochmal damit beglücken.
Wenn der hinterste Tubus und der folgende Rändelring ein Teil sind, kann man sich ja mal fragenm was die 3x2 Maden wohl so festhalten.
Moin,
den Anschluß, das Objektiv gab es mit Kiev88-Schraubbajonett und mit P6-Bajonett, die Anschlüsse dürften tauschbar gewesen sein, wie es auf Fotos aussieht. Der Ring mit den 3 x 2 Maden ist auf jeden Fall weder mit dem Rändelteil noch mit dem Bajonett fest verbunden, die Trennstellen sind erkennbar.
LG
Jörg
Guten Morgen,
Vitaly von Hartblei sandte heute früh folgendes Buch als .pdf
Anhang 140886
Anhang 140887
Ich muss mich dran machen den Text extrahieren und übersetzen, aber da steckt sehr viel drin. Der Link dazu:
-> gabriel.mp3-tech.org/misc/lenses_catalogs/Objektivy_Part_1.pdf
-> gabriel.mp3-tech.org/misc/lenses_catalogs/Objektivy_Part_2.pdf
LG
Jörg
Hallo Jörg,
so schöne Zeichnungen bekommst du von keinem westlichen Objektiv! Und den Text kann man heutzutage ja sogar einscannen, so dass ihn mancher Computer lesen kann.
Meine Frage ist nach dem Material; ich vermute Korpus Aluminium, Schrauben Stahl. Wenn da Feuchtigkeit eindringt kann das aufeinanderoxidieren und dann hilft WD40 nur gegen den Schmodder. Solche Verbindungen kann man evtl. mit Salmiakgeist und viel Geduld erweichen. Bei den recht kleinen Madenschrauben könnte ich mir vorstellen, dass auch leichte Schläge mit einem hölzernen Schraubendrehergriff auf das Ende des angesetzten Schraubendrehers helfen können.
Rausbohren erfordert einen Bohrständer und einen Koordinatentisch, um ein Abrutschen des Bohrers zu verhindern. (Stahl ist härter als Alu). Aufbohren und neues Gewinde schneiden ist eigentlich kein grosses Problem (evtl. Linksbohrer verwenden) Edelstahlinbus mit Kegelspitze in 2mm gibt es. Drunter liegt entweder ein glattes Rohr oder Ringschwalben.
Viel Erfolg
Christoph
Moin,
denke ich auch, über die beiden Bücher habe ich mich gefreut, das ist nach Übersetzung Lesefutter. Die sind randvoll mit Informationen. Wie gesagt, da braucht ich ein bisschen Zeit für.
Wie ich schrieb, ich habe erstmal WD40 aufgefahren, dann kommt noch das eine oder andere aus der Chemie-Kiste und ggf. ein Ultraschall-Schraubenlöser, so fix gebe ich da nicht auf. Ich habe früher viel mit alten (Fahrzeug-) Motoren und Bremsarmaturen gearbeitet - da gehen einem die Maßnahmen nicht ganz so fix aus.
Den Schraubenladen habe ich auch gefunden, Ersatz geht auf jeden Fall. erstmal mache ich die vier Schrauben aus dem Stativ-Fuß raus, Linksbohrer und Ausdreher liegen bereit, aber erstmal soll das WD40 infiltrieren. Dann kommen gröbere Maßnahmen. Ich denke auch dass die Tubuselemente aus Alu sind, fühlt sich so an, Bearbeitung ist relativ russisch, auf's Feinschlichten hat man verzichtet, aber das ist oft so. Wenn man mit dem Fingernagel drübergeht hört man die Bearbeitungsriefen.
Ausbohren kann ich nur im Bohrständer, einen Koordinatentisch habe ich hier leider nicht. Früher wäre das einfacher gewesen, da hätte ich es auf die Fräse gespannt. Hamma nich mehr - muss so gehen. Oder ich lass es meine Frau machen, die hat für so Frockelarbeiten die längere Zündschnur... :cool:
LG
Jörg
