Micro-Nikkor 105mm f=2.8 Ai Reparatur

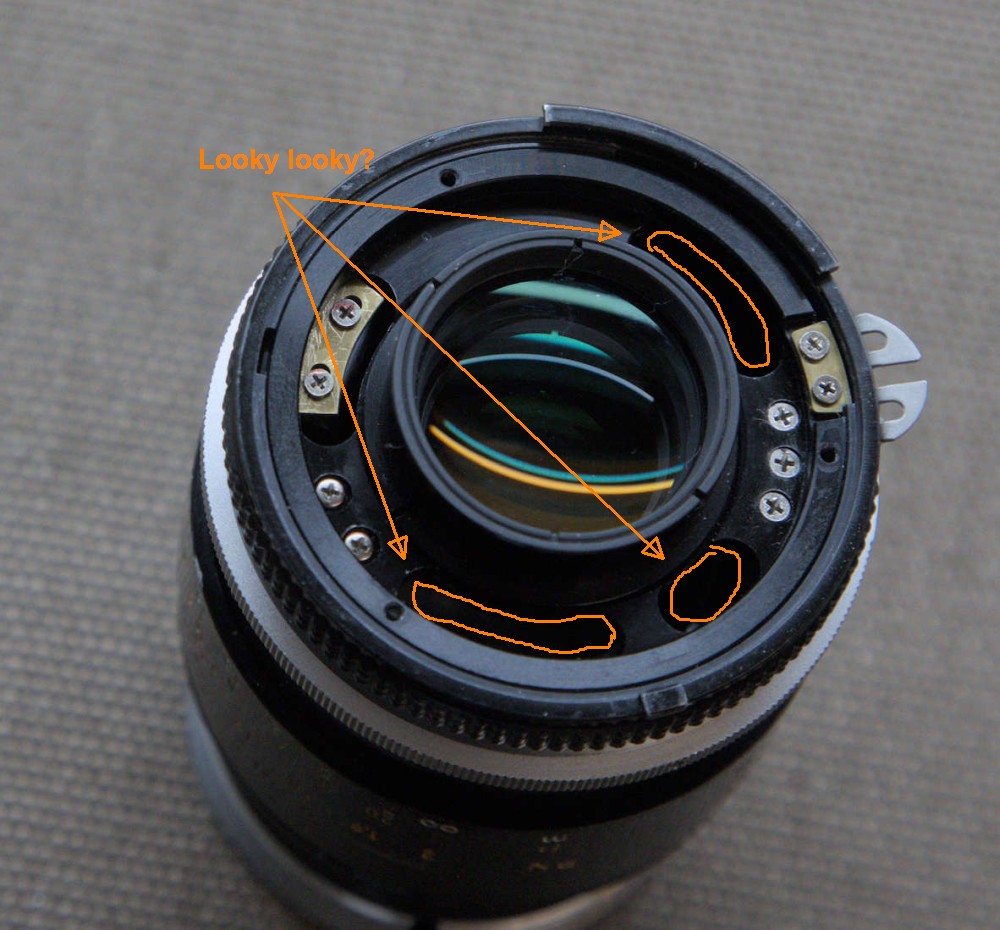

Kann man durch die Löcher hier looky looky machen? Oder evtl. gar eine Sonde (steifen Draht) durchführen?

Anhang 156928

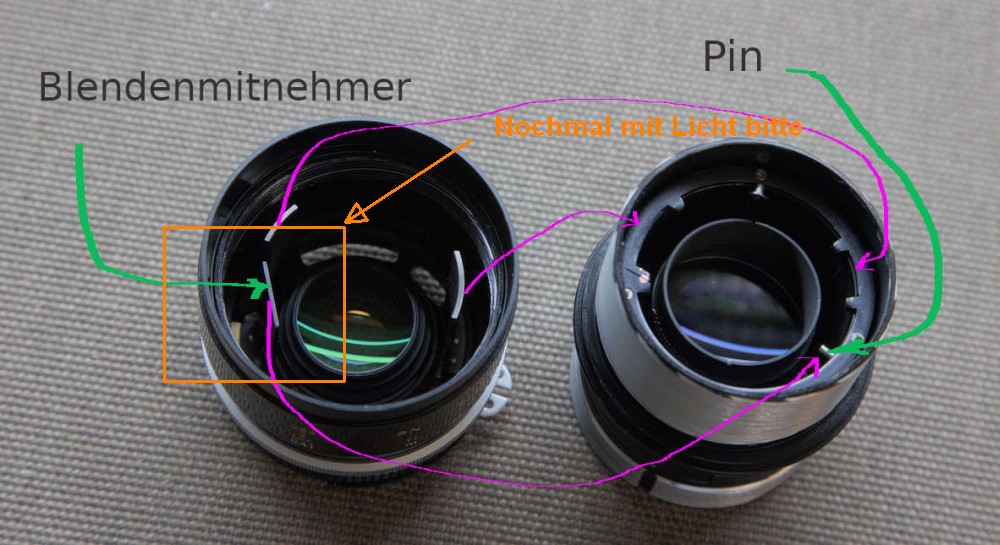

Und kann ich das hier nochmal heller sehen wo der Stift einfädeln soll?

Anhang 156927

Hallo Hans!

Zitat:

---

Zitat von Canon55

Ein Wieder-Zusammenfügen funktioniert, bis auf die Blende. Ich bekomme den Pin nicht in die Nut vom Blendenmitnehmer. Die Position (Drehung) kann ich einstellen, der Pin rastet aber nicht ein.

---

Wenn du mit Pin den Stift meinst, der in die Rille des Blenden"mitnehmers" einrasten soll - den Blenden"mitnehmer" hängt man ganz zum Schluss, nachdem das Objektiv bis auf das Bajonett und den Blendenring zusammengebaut ist, in den Stift ein.
Dann schraubt man den "Blendenmitnehmer" am Blendenring fest.
Schließlich montiert man das Bajonett.

Der Blendenmitnehmer ist ca. 1mm länger als die Geradführungen . Der Steg, der die Nut (das Langloch abschließt ist, min. 1mm dick; der Pin und die Nut sind 2mm.

Viele Grüße Hans

Zitat:

---

Dann schraubt man den "Blendenmitnehmer" am Blendenring fest.

---

Das klingt gut. Aber der Blendenmitnehmer schlappert im Inneren herum und gibt keinen Gegenhalt für die Schräubchen. Muss ich mir eine Hilfe von Innen organisieren?

Viele Grüße Hans

Ich mache das so, dass ich das Objektiv waagerecht halte und den Blenden"mitnehmer" nach unten einlege, dabei rutscht der Stift dann durch die Rille.
