Üblicherweise werden Triebnietmaschinen in einem aparten Holzkästchen geliefert. Zur Not kann man das nochmal schleifen und dann mit Schellack drübergehen. Zwischen den Einsätzen sind diese Kästchen auch zugeklappt eine Zierde für jedes Heim.Zitat:
Zitat von Ando
Der Clou an den Dingern ist die senkrechte Führung (die oftmals eine dritte Hand ersetzt) und die Vielfalt der Punzen (ein paar davon sind geradezu dafür gemacht, Stifte genau senkrecht in Platten einzunieten).
Hallo Andreas!Üblicherweise (wenn die drei Bohrungen symmetrisch alle 120° des Kreises sind) kann man den Linsensatz außer in der ursprünglichen auch in zwei anderen Positionen festschrauben.Zitat:
Zitat von Ando
Ebenso üblicherweise sind die Bohrungen in dem Linsensatz-Stück etwas größer als die Schrauben, die da durch gehen müssen => kleine Justagemöglichkeiten.
Nichts dergleichen festgestellt. Außer, dass die Baueinheit beim Aufsetzen quasi einrastet und dann nicht mehr bewegt werden kann.Zitat:
Zitat von waldbeutler
Aber ich kann mir das gerne beim zweiten 135er dann ansehen, wenn es auf den Tisch kommt.
Der Blick durch den Sucher zeigte keine Auffälligkeiten.
Abgesehen davon wurde das Objektiv bereits geöffnet und drin gewerkt, wie ich an Bearbeitungsmarken und losen Verschraubungen feststellen konnte. Offenkundig hatte der Vorbesitzer sich daran versucht und dann aufgegeben. Dh die Werksjustierungen sind damit bereits dahingegangen. Dankbar bin ich, dass die Justierung auf Unendlich, fixiert mit Klebeband, noch original ist.
Ich hab schon drei hübsche Holzkästchen, in denen einst Sachertorte und Lübecker Marzipan ausgeliefert wurde und die jetzt Schreibzeug und Kleinchemie beherbergen.Zitat:
Zitat von Jan Böttcher
Wenn ich häufig etwas zu vernieten habe, ist das sicher sinnvoll.
Da ich aber das konkrete Problem zufriedenstellend mit dem Lötkolben lösen konnte, müssen noch weitere neun Fälle dazukommen, bevor ich hier noch ein weiteres Werkzeug in den übervollen Werkstattwagen stopfe.
Noch besser wäre jedoch ein originales Ersatzteil, um endlich auch einmal den Komfort eines Servicetechnikers mit sortiertem Lager genießen zu können und nicht an Alternativlösungen basteln zu müssen, so anregend das auch ist.
Bei den mechanischen Übertragungen im Blendenwerk staune ich immer wieder, wie pfiffig und präzise das angelegt und umgesetzt wurde. Da gibt es praktisch keine Toleranzen, wenn es zB um die Bildung der Blendenöffnungen geht. Einfach einen Stift wieder in sein Loch in einem Ring einzusetzen genügt nicht, wie ich in diesem Projekt erfahren habe. Schon geringste Abweichungen vom Sollwinkel machen sich bemerkbar. Da hätte ich lieber ein heiles Teil aus einem anderen Objektiv zum tauschen.
Ein baugleiches Exemplar, das ebenfalls eine starke Verschmutzung der hinteren Linsen und Fungus in der vorderen optischen Baueinheit zeigt, habe ich eben geöffnet.
Hier interessiert mich besonders die von Michael angesprochene Montage der hinteren optischen Baueinheit.
Ich möchte klären, ob diese über ihre drei Befestigungsschrauben justiert werden kann.

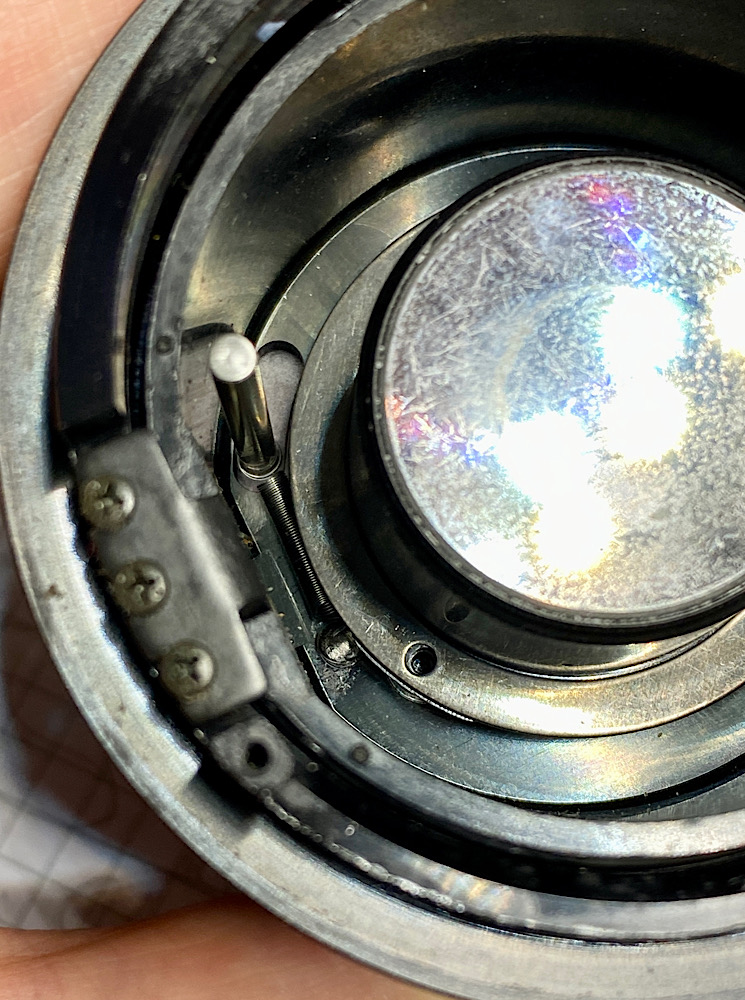

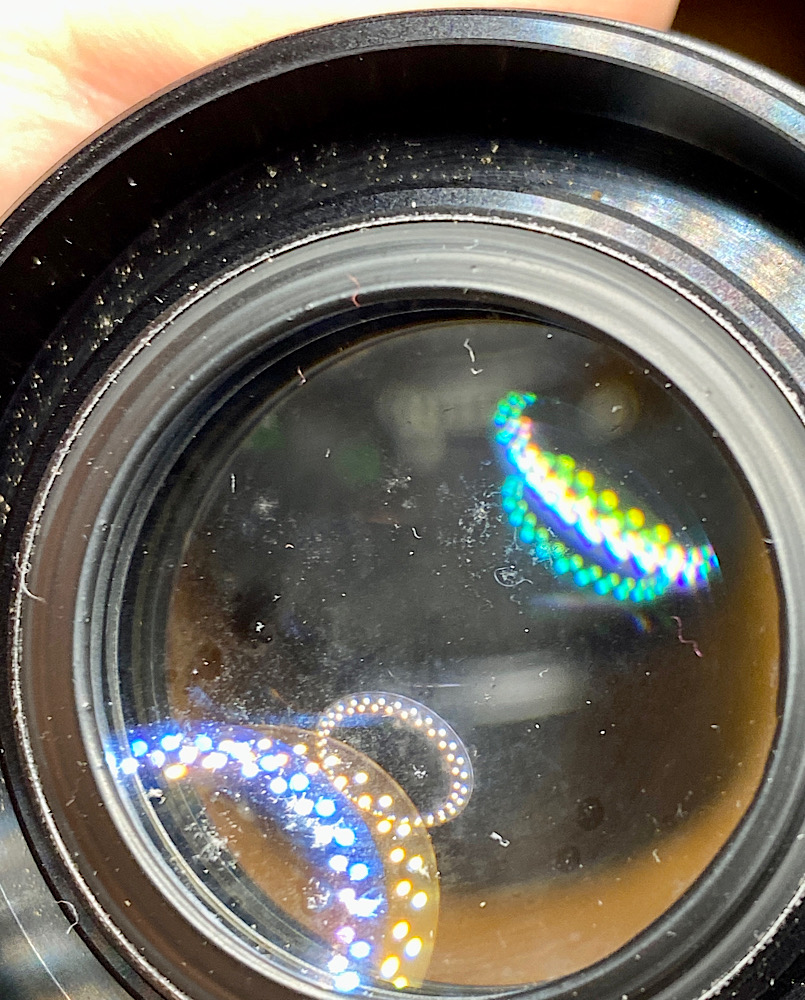

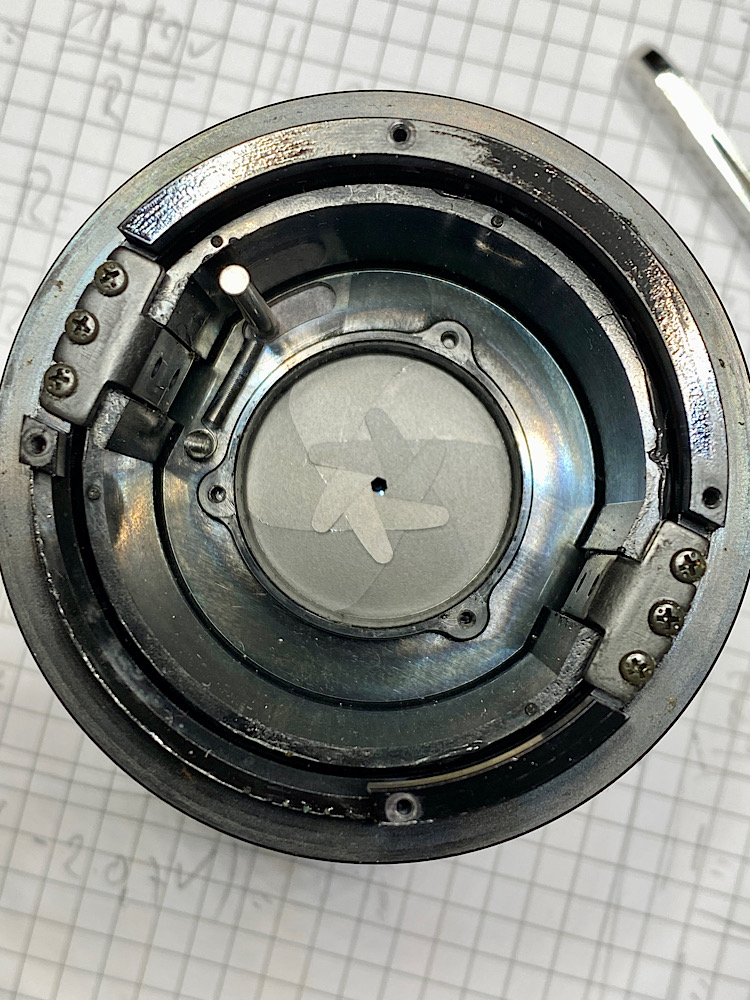

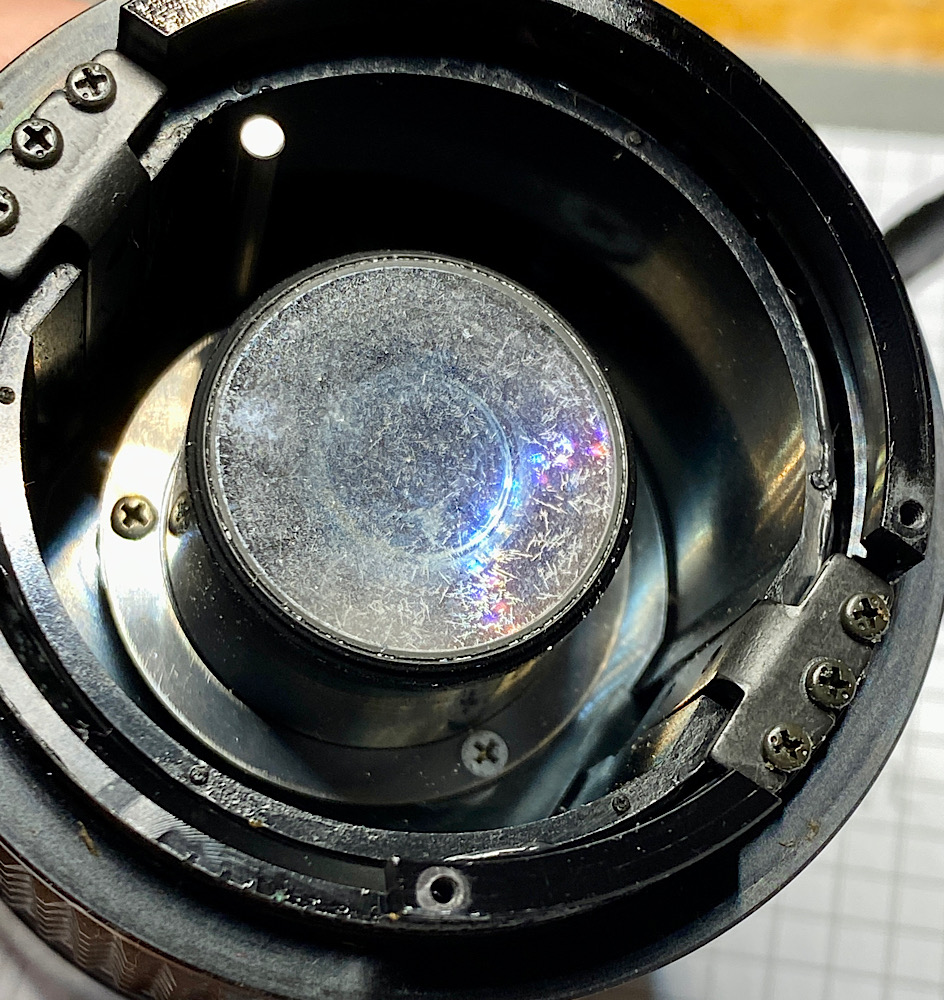

Anhang 145565
Anhang 145566
Anhang 145567
Anhang 145568

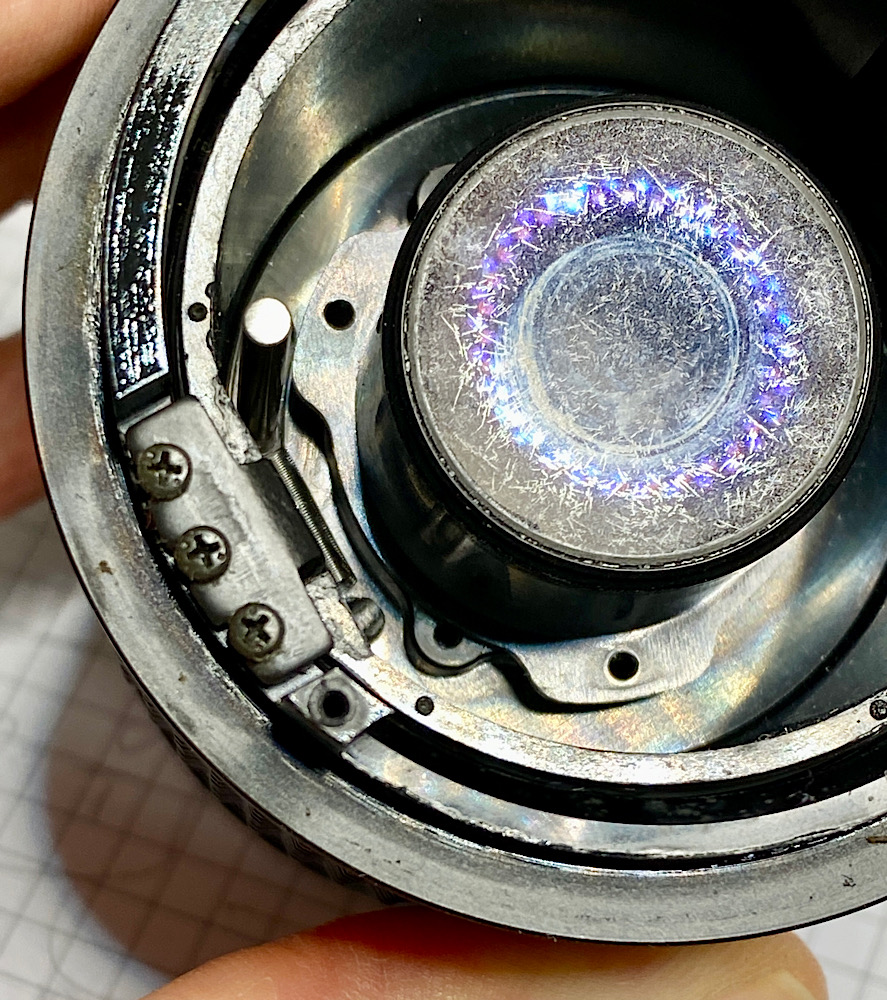

Anhang 145572
Position und Verschraubung

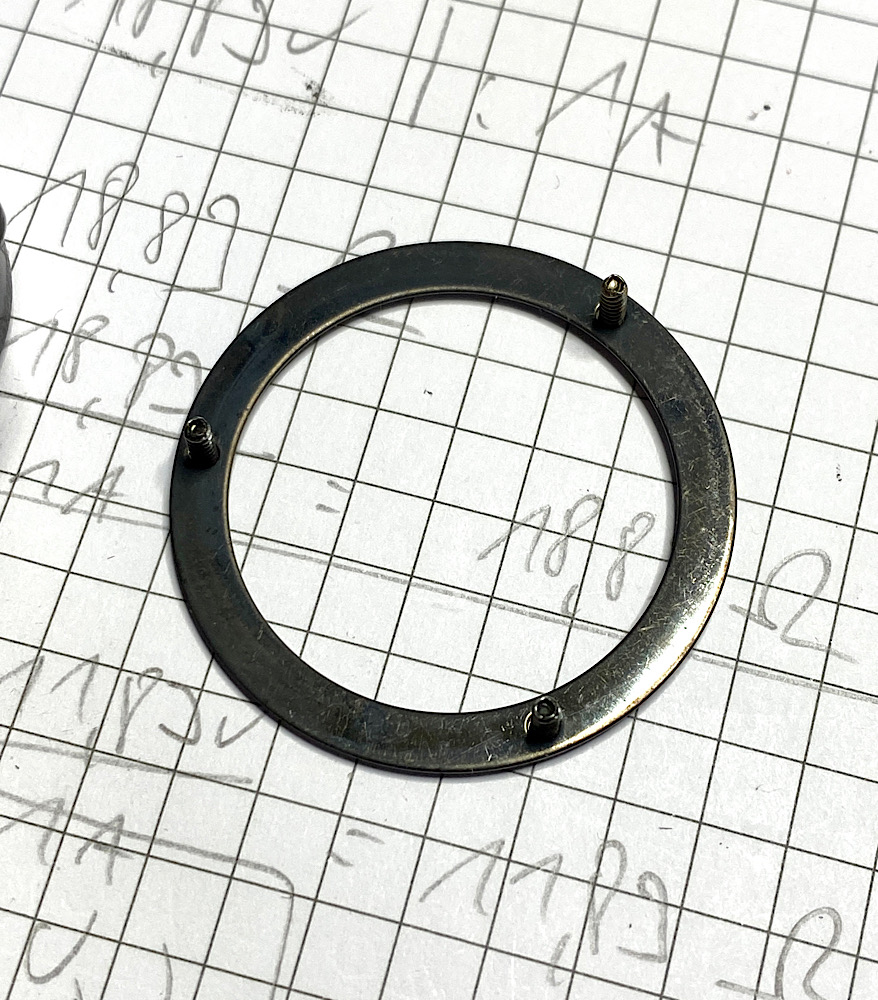

Anhang 145569

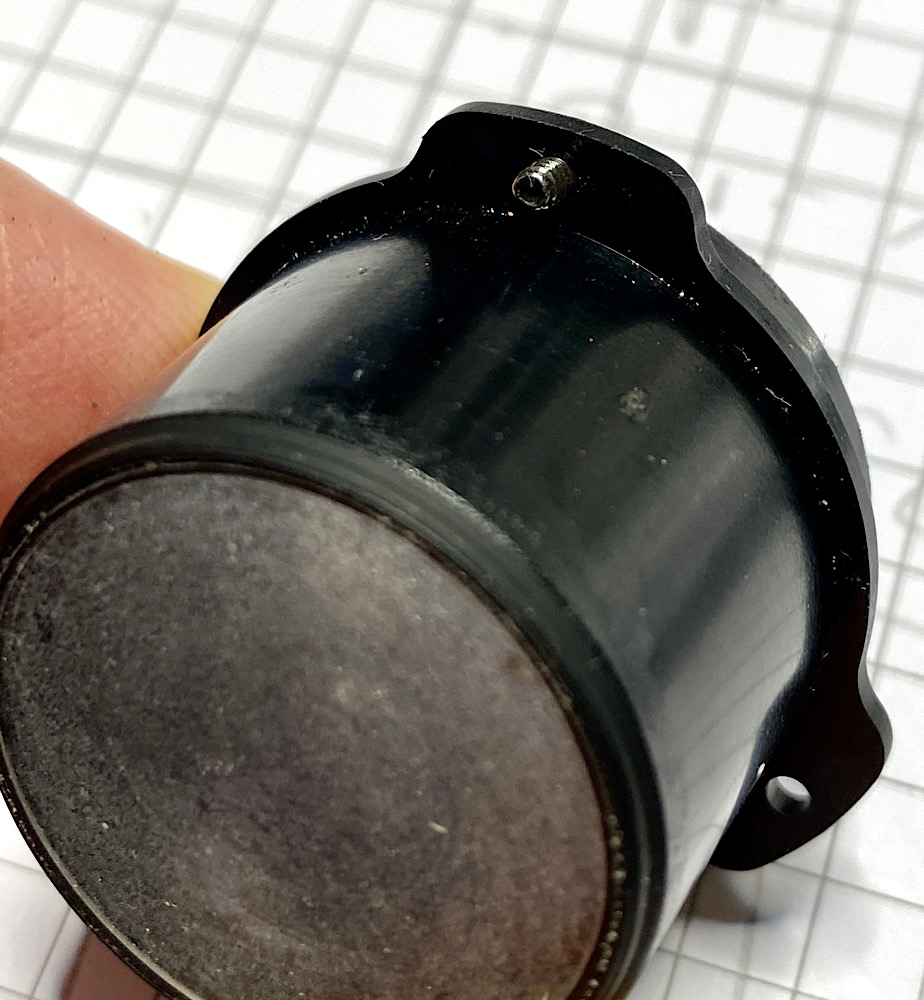

Anhang 145570
Anhang 145571

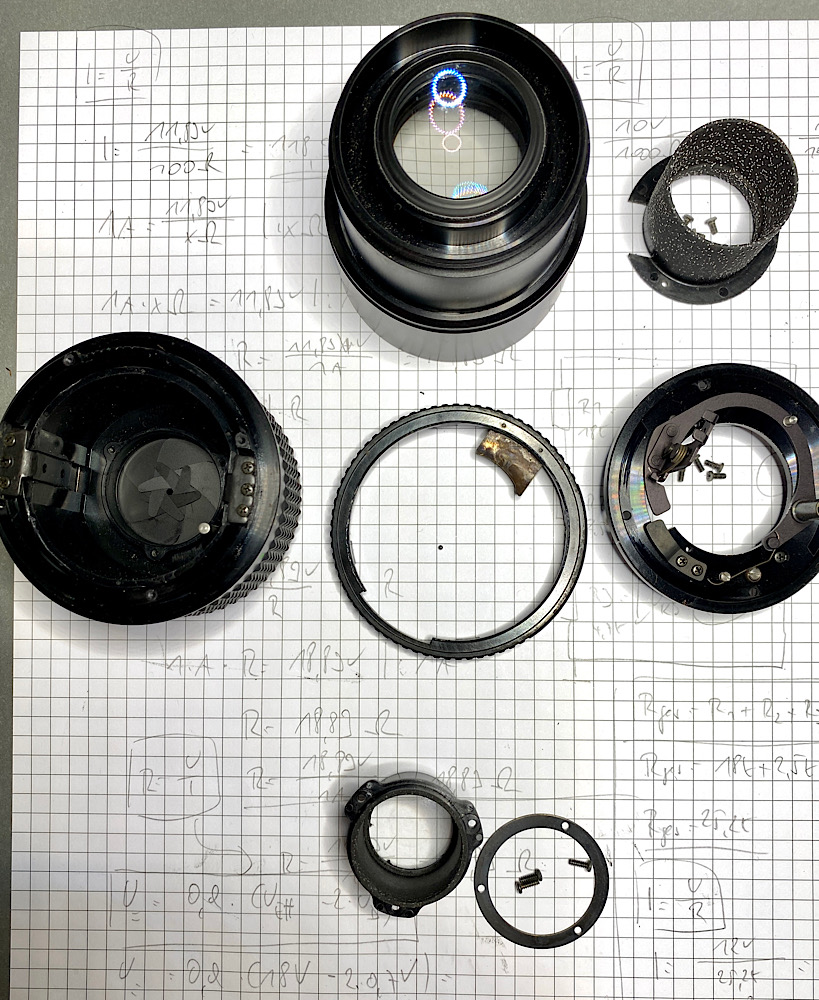

Demontiert

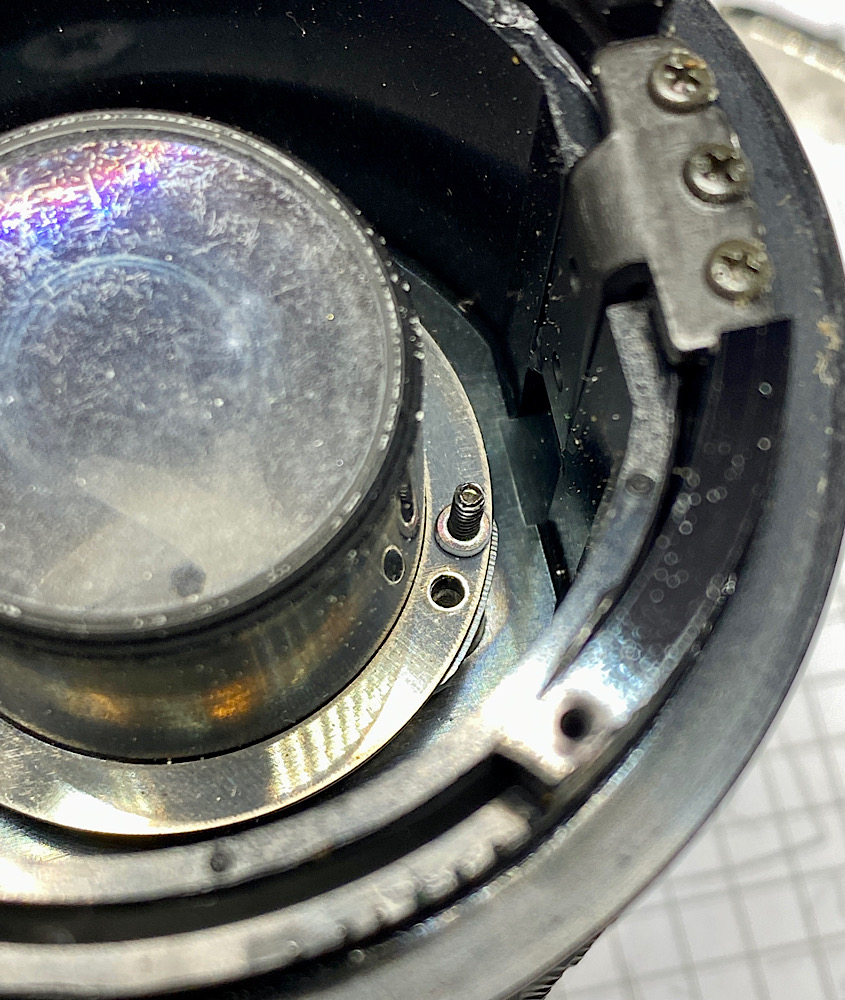

Anhang 145573
Anhang 145574
Eingesetzt/versetzt ohne Verschraubung
Fazit
- Auch ohne Verschraubung kann die Einheit horizontal nicht bewegt werden.
- Alle Schrauben sitzen ohne Spiel in ihren Bohrungen.
- Es ist auch keine vertikale/diagonale Verstellmöglichkeit für mich zu erkennen.
- Bestenfalls kann die Baueinheit über eine Lockerung der Schrauben minimal aus der optischen Achse gebracht werden - wenn das Sinn ergibt?
Anhang 145575

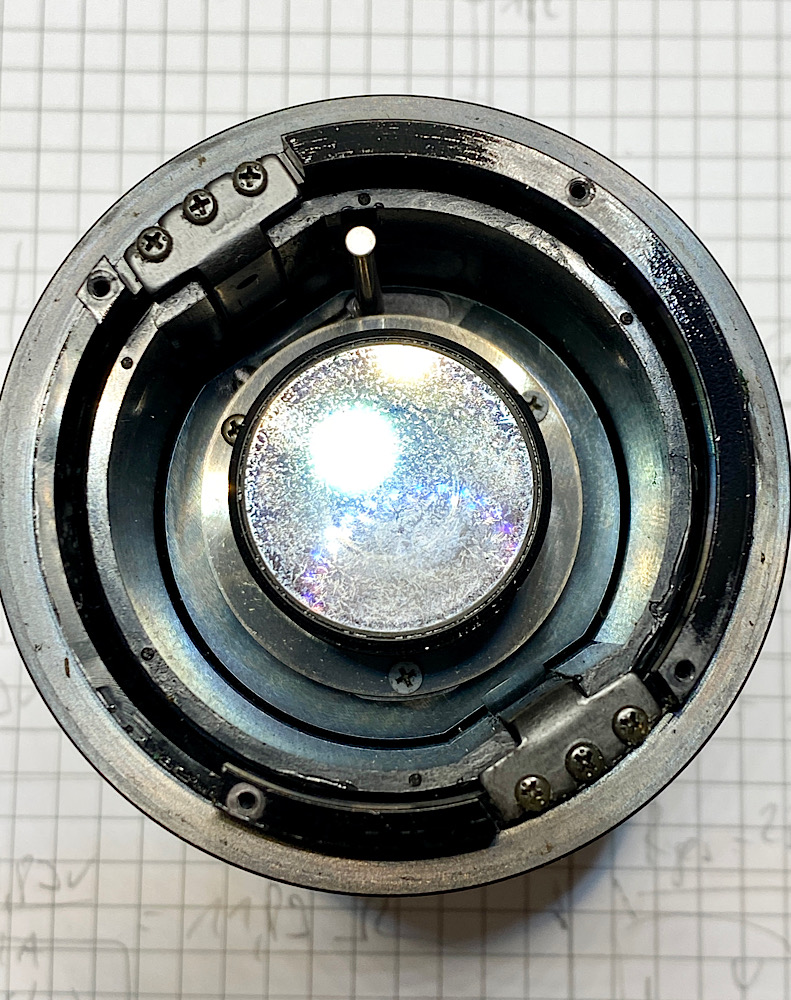

Fungus
Anhang 145576

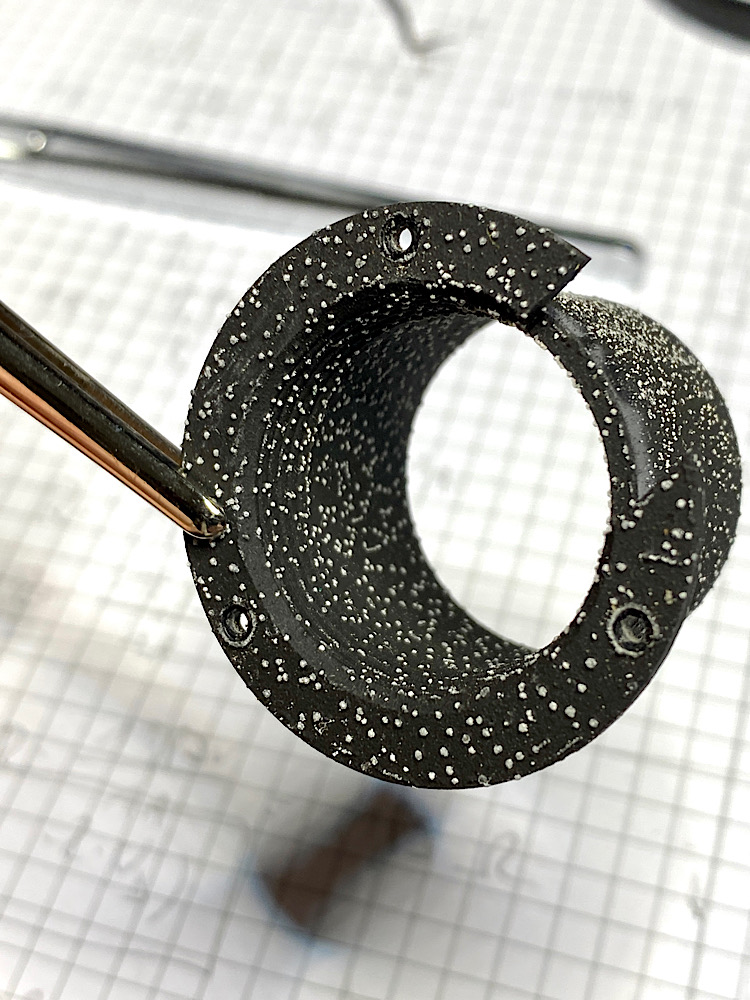

Schneideritis wie aus dem (ungeschriebenen) Lehrbuch ;-)
Anhang 145577
Servicefreundlich
Ich wäre mal neugierig zu erfahren, was Minolta da gemacht hat damit die 2,8/135 "immer" so eine zerdergelte hintere Linsengruppe haben. Das ist ja kein Einzelfall.
Ich hab davon einige, aber bis auf die Schneideritis bei einem sind alle sauber.Zitat:
Zitat von Jan Böttcher
Ich denke, da muss einer der Vorbesitzer etwas damit angestellt haben.
Vielleicht ein Reinigungsversuch der Linsen mit Bratenfett? :devil:
