Yashinon-DX 1,4/45mm

Zitat:

---

Zitat von Bessamatic

Es gibt offensichtlich genug davon, bei eBay liegen die Preise so zwischen EUR 50 und 200. Defekt noch weniger. Die Ausstattung macht sicher noch einen Unterschied. Film ist halt eher out und die Batterien gibt es nicht mehr. Herr und Frau Normalbürger kommen sicher nicht auf die Idee nach den Adaptern zu suchen.

---

So "out" ist Film gar nicht. Er ist sogar wieder stark im Kommen. Das bemerkt man auch an den Preisen, die inzwischen wieder für hochwertige Kameras bezahlt werden müssen.
Die waren vor ein paar Jahren für eine Weile für Schleuderpreise zu haben. Inzwischen nimmt das schon absurde Formen an. Schaut mal nach, was man für eine Contax T2 oder Yashica T5 hinlegen muss. Das ist verrückt!

Das Problem mit den Batterien bei machen alten Kameras verhindert, dass diese Modelle eben im Preis steigen, denn das ist wirklich blöde. Doch wer unbedingt damit fotografieren will, findet auch einen Weg.

So spannend es ist, solche Objektive an einer Digicam zu nutzen, ich finde es sehr schade, wenn dafür funktionierende Kameras zerstört werden. Wenn man defekte Exemplare ausschlachtet, ist ja nichts dagegen zu sagen, doch bei welchen in sehr gutem Zustand bedaure ich das immer. Ich stelle mir vor, jemand hätte eine Contax T2 vor ein paar Jahren zerstückelt, um an das Objektiv zu kommen und sieht nun die Preise. Der beißt sich doch selbst in den Hintern...

Hallo zusammen,


ich habe eben die Adaption meines Yashinon 1,4/45mm fertig gestellt. Ich habe den Weg mit einem Extra-
Helicoid beschritten, um einen erweiterten Nahbereich zu erhalten. Erfreulicherweise paßt der Entfernungs-
einstellring genau über diesen Helicoid, so dass meine Adaption auch designtechnische Ansprüche erfüllt ;-)


Einen ausführlichen Bericht zur Adaption (ich habe alle Schritte fotografisch dokumentiert) reiche ich noch
nach.


Hier ist es:

Anhang 151839


Das kann es (alles bei f/1,4 aber die Blende funktioniert schon...)


Nahbereich:

Anhang 151840


Kirschen:

Anhang 151841

Anhang 151842

Anhang 151843


und Flares kann es besonders gut:

Anhang 151844

Anhang 151845

Anhang 151846


LG, Christian

ich habe ebenfalls eins im Einsatz - allerdings auf Leica M adaptiert

Anhang 151847

Anhang 151848

Anhang 151849

Hallo Wolfgang,

das sieht nach einer handwerklich sehr hochwertig gefertigten Adaption aus.

Nutzt Du den eigenen Helicoid des Yashinons und würde die Entfernungseinstellung über die Kupplung einer Leica M funktionieren?

LG, Christian

Ich nutze den Yashinon Helicoid - ob das Glas an einer M funktioniert, weiss ich nicht, da ich keine zum ausprobieren besitze.
Der Umbau stammt vom italienischen Ebay-Händler Zuwiel

Wenn man seine Beschreibung liest, sollte das an der M funktionieren

Zitat:

---

Zitat von wolfhansen

Wenn man seine Beschreibung liest, sollte das an der M funktionieren

---

Da würde mich interessieren, wie das für ein "non-50er" umgesetzt wurde.

Hallo zusammen,


ich habe die Adaption des Yashinon 1,4/45mm fotografisch dokumentiert und hoffe, dass es für den einen,
oder anderen von Interesse ist.

Vorweg: es ist nicht so schwer und man muß kein ausgebildeter Feinmechaniker sein.


Spenderkamera ist die Yashica Lynx 14. Diese ist vor allem in Japan oft sehr günstig (auch wenn man die
Einfuhrabgaben dazurechnet) zu haben.

Ich konnte eine "tote" Kamera, die erfreulicherweise mit einem Objektiv. welches in top Zustand war, sehr
günstig ergattern.



1. Das Zerlegen:


Man muß mit etwas Gewalt die Belederung rund um das Objektiv abkratzen, bis man 4 Messingschrauben
erkennt. Diese 4 Schrauben müssen raus, der Bodendeckel muß auch weg, dann hat man folgendes Teil
in der Hand (Die Löcher der 4 Schrauben sind markiert):

Anhang 151864


Ansicht von hinten. Zum Lösen der eckigen Platte (weche auch die Geradführung des Fokushelikoids enthält),
löst man die markierten Schrauben.

Anhang 151865


Möchte man den originalen Fokus des Yashinon erhalten muß man die eckige Platte rund machen und dann
wieder anschrauben.

Anhang 151866


Ich habe mich aber für einen anderen Weg entschieden, da mir die Nahgrenze des originären Helicoids mehr
als dürftig erschien. Dazu später mehr.

Wenden wir uns der Vorderseite zu. Es sind einige Ringe zu lösen um an das Innere zu kommen. Wir müssen
bis ganz nach innen um den Zentralverschluß dauerhaft offen zu halten.

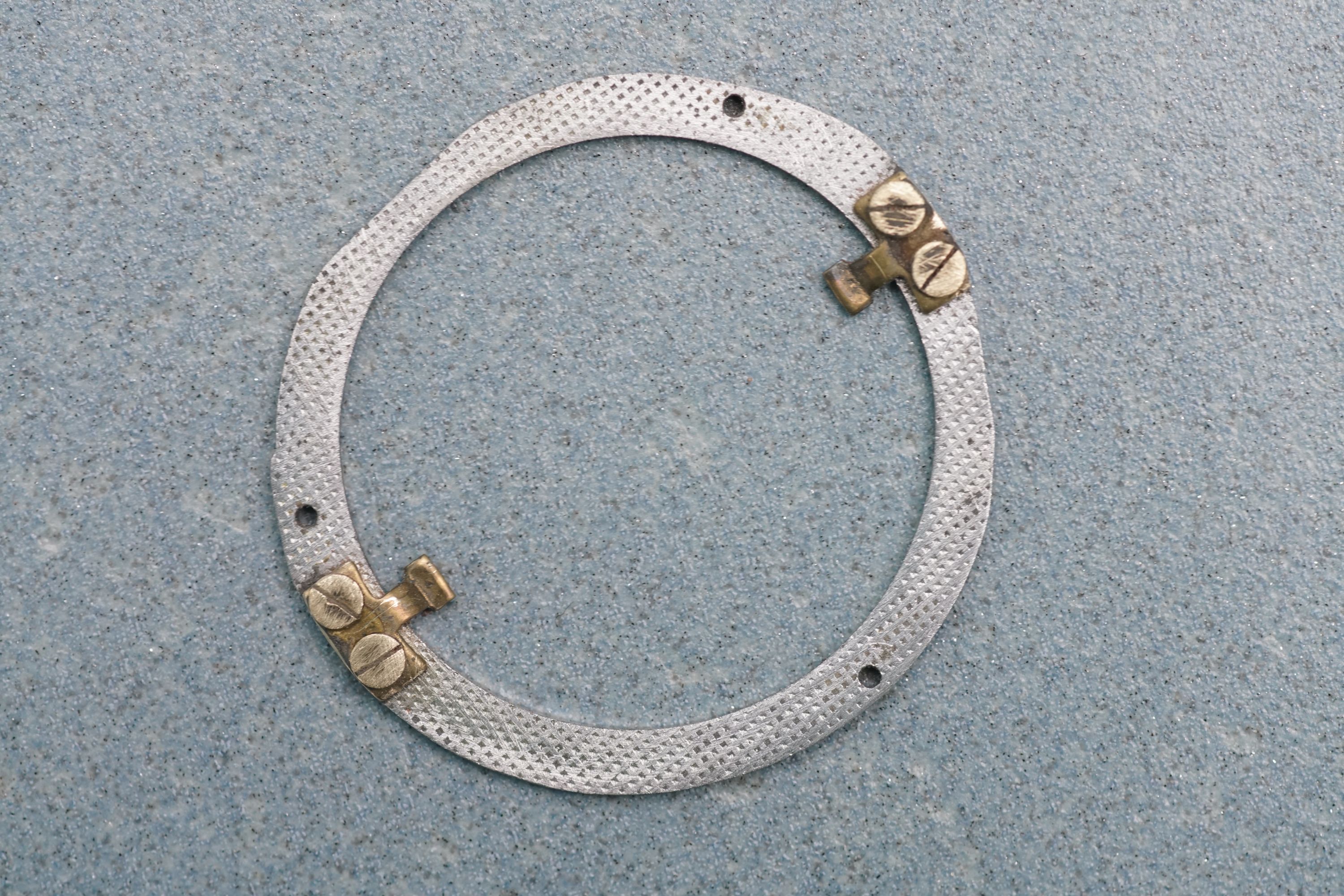

erster Ring der raus muß:

Anhang 151867


nächster Ring (dieser beinhaltet auch den Linsenblock der vor der Blende sitzt):

Anhang 151868


es geht weiter:

Anhang 151869

Anhang 151870

Anhang 151871

Anhang 151872

Anhang 151873

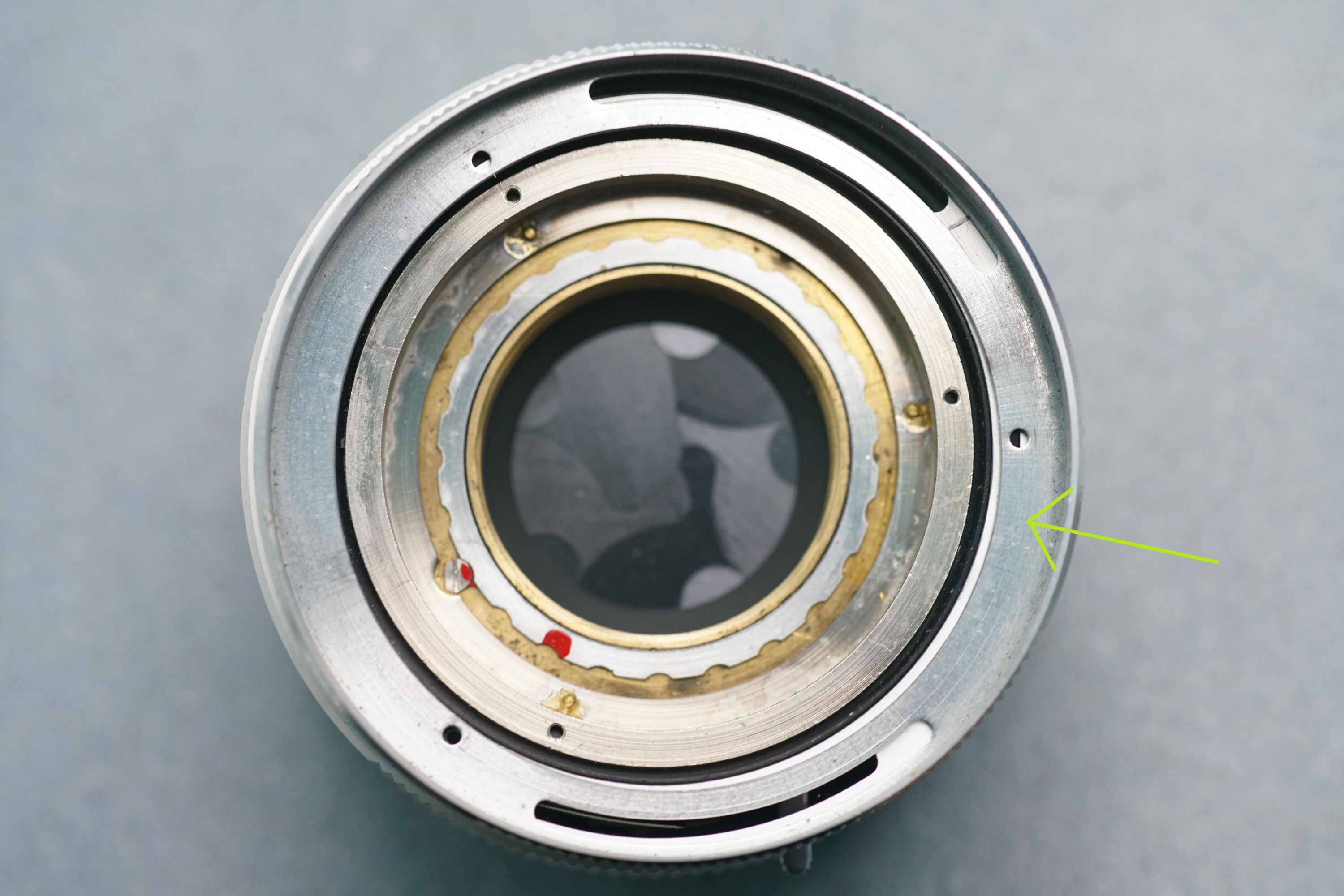

Nun muß der gerändelte Ring raus. Dazu muß die Kante der markierten Schraube so gedreht werden,
dass sich dieser Ring rausdrehen läßt.

Anhang 151875


Es sind noch einige Arbeitsschritte nötig, aber wir haben uns schon weit ins Innere des Objektives vor-
gewagt.

Forstsetzung folgt

Sehr schöne Dokumentation zur Adaption !
Bei den Bildern mit dem Yaschinon DX1,4/55 überrascht mich die Qualität der Schärfe und die Fares sind eben so wie das in meinen Augen vor dem Sprung zu den neuesten Vergütungen vor 2000 war. Interessieren würde mich, evtl. habe ich da nicht genau mitgelesen, das optische Blockbild, gibt's da Infos dazu?

Beste Grüße Ulrich

Hallo Ulrich,


vielen Dank! Deine Frage zum optischen Blockbild kann ich leider nicht ganz exakt beantworten.
Durch die Demontage kann ich aber sagen, dass es sich um einen Doppel-Gauss Typ mit
7 Linsen in 5 Gruppen handelt.

Aufgrund der ganz leichten Gelbfärbung könnte ich mir vorstellen, dass Linsen verbaut sind, die
unter Verwendung von seltenen Erden hergestellt wurden.


LG, Christian
