Du meinst das CZJ Prakticar 2.4/35mm ?Zitat:
Zitat von DD_Ihagee
Wenn ja ... von hinten Prakticar Standard. OO Justierung von vorne ... die einzige Schwierigkeit liegt manchmal darin, den vorderen Gravur-Ring abzuschrauben. Gilt für beide Bauformen.
Gruß, Rick

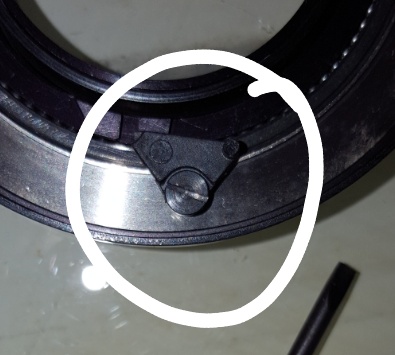

Ich bin auf der Suche nach solch einer Schaltwippe...
Anhang 85313
Anhang 85314

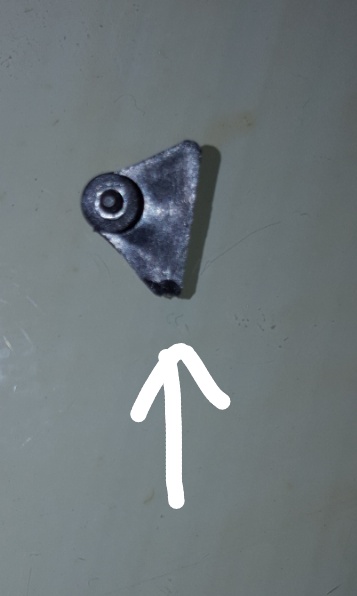

Die hier gezeigte ist leider auf einer Seite abgebrochen.
VG
Holger
Keine Reparaturanleitung aber die kompletten Explosionszeichnungen für Vivitar 17mm f3,5 vom Baujahr 1979. Identisch mit dem Tokina 17mm f3,5 ( ich glaube erste RMC Version)
alle Bajonett-Versionen Nikon, Minolta, Canon, Konica, Olympus, Pentax.
https://www.file-upload.net/download...Viv17.pdf.html
Zitat:
Zitat von DD_Ihagee
Aus welchem Objektiv stammt sie denn?
Vielleicht hat jmd so eins in der Ecke und weiß nicht dass die von Dir gesuchte Wippe darin steckt.
Olympus
http://olympus.dementix.org/Hardware/
:yes:
Es handelt sich um das 2,4/35er Prakticar.Zitat:
Zitat von Wiedereinsteiger
Vielleicht hat ja wirklich jemand sowas in der Teilekiste...
Wäre schon toll!
VG
Holger
Andere Idee:
das Teil aus FR4 Material neu erstellen / sägen&feilen.
Gruß Klaus
Kommt mir bekannt vor... hab ich schonmal irgendwo in meinem Fundus gesehen... ich mach mich morgen mal auf die Suche. Vielleicht hast Du Glück !Zitat:
Zitat von DD_Ihagee
Ich meine das Ding auch schon in anderen Objektiven gesehen zu haben. Alternativ würde ich mal Frau Schönfelder (Olbrich Fotoservice) anrufen, denn die bekommen recht oft alte Ost-Objektive als Spenderteile geschenkt. Dort könntest Du halt mal nachfragen (Email mit Bild schicken).
Ich hab selbst schon einige alte Ost-Objektive, deren Reparatur nicht mehr lohnte mit in das an Olbrich gesandte Paket gelegt. In der Regel erlassen sie einem dann die Rücktransportkosten als kleines Dankeschön, wenn man denen irgend ein Objektiv zur Instandsetzung schickt.
Aber ich schau morgen bei Tageslicht erstmal in meinem eigenen Fundus... vielleicht finde ich es darin.
LG
Henry
Hallo Holger,Zitat:
Zitat von DD_Ihagee
leider habe ich keine Wippe übrig (bereits selbst verbaut), aber diese Wippe findest Du in folgenden Carl Zeiss Jena Prakticaren:
2.8 / 20
2.4 / 35 Bauform 1 (Langer Tubus)
2.4 / 35 Bauform 2 (Kurzer Tubus)
1.4 / 50 Bauform 1 (4 Noppenringe)
1.8 / 50
2.8 / 50
2.8 / 55
1.8 / 80
3.5 / 135
Diese Objektive haben alle an der Rückseite 6 Schrauben an dem Auflagering (wovon lediglich 3 Schrauben zu lösen sind).
Das CZJ Prakticar 1.4 / 50 Bauform 2 (3 Noppenringe) sowie die Pentacon Prakticare haben eine komplett andere Blendenmechanik.
Die anderen CZJ Prakticare habe ich nicht überprüft.
Vielleicht findest Du ja ein defektes Objektiv in der Bucht, das wäre die Alternative. Auch ein Anruf bei Frau Schönfelder würde ich in Betracht ziehen.
Gruß, Rick
Danke an Gladstone,
nun weiß ich auch wieder, wo ich diese Wippe gesehen habe. In einem 3.5/135er Sonnar, das ich als Teilespender weggeben habe vor Jahren.
Nun brauch ich auch nicht mehr suchen und kann definitiv sagen, das ich so eine Wippe leider auch nicht mehr im Fundus habe.
LG
Henry
