Wie Objektiv von einer Voigtländer Vitomatic 1a abbekommen?

Hallo Altglasfan,
ich habe ein Ultron 2/50 von einer Vitomatic IIa ausgebaut. Die Objektiv-Montage wird wohl die gleiche sein wie bei der Vitomatic 1a. Falls ja ,dann musst Du erst mal den Ring mit der Beschriftung ausschrauben, danach sind die weiteren Schritte klar ersichtlich (3 Schrauben die den Fokus-Ring halten ausschrauben, F-Ring abnehmen, nächste Schrauben darunter rausdrehen. Alle Bedienringe entfernen dann kommst Du an 5 Schrauben mit dem der Objektivkörper am Cam-Body befestigt ist.
Alles eine fummelige Angelegenheit und falls keine Dreh-und Bohrmöglichkeit zur Adaptierung vorhanden wird es eine vergebliche Bemühung.
Gruß
SD9er

Hallo SD9er, danke für die Tipps. Jetzt sollte es eigentlich klappen.
Diesen beschrifteten Ring den Du meinst habe ich schon abgenommen, ich kann darunter aber keine
Schrauben erkennen die man lösen kann.
Vielleicht war es aber auch ein anderer Ring, er war jedenfalls aus hauchdünnem Alu und beschriftet.
Ich weiß aber gerade nicht wo ich ihn hingelegt habe, sonst hätte ich davon auch ein Foto gemacht.

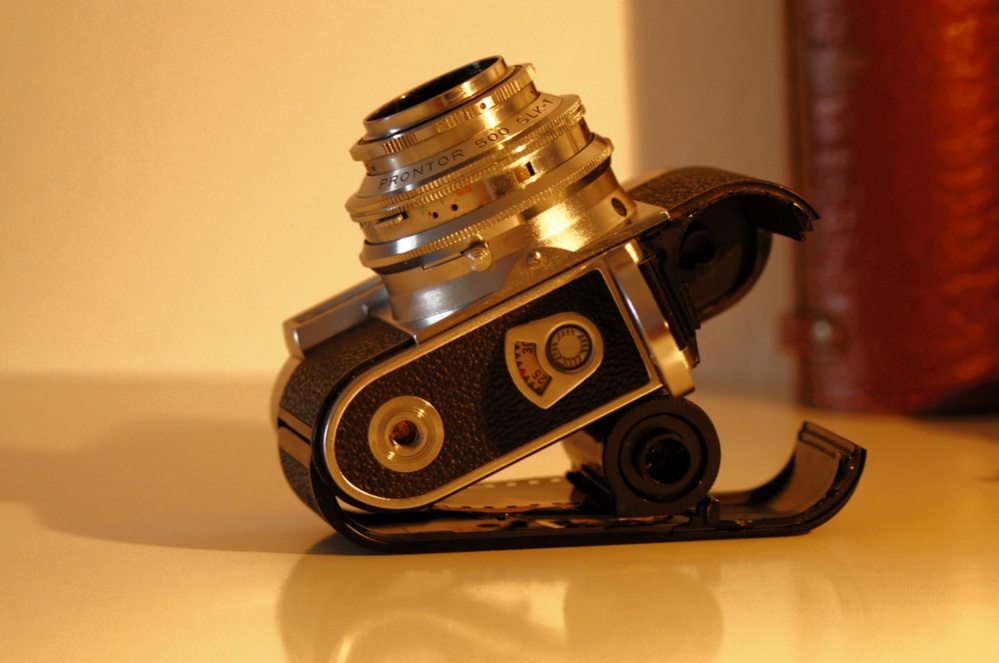

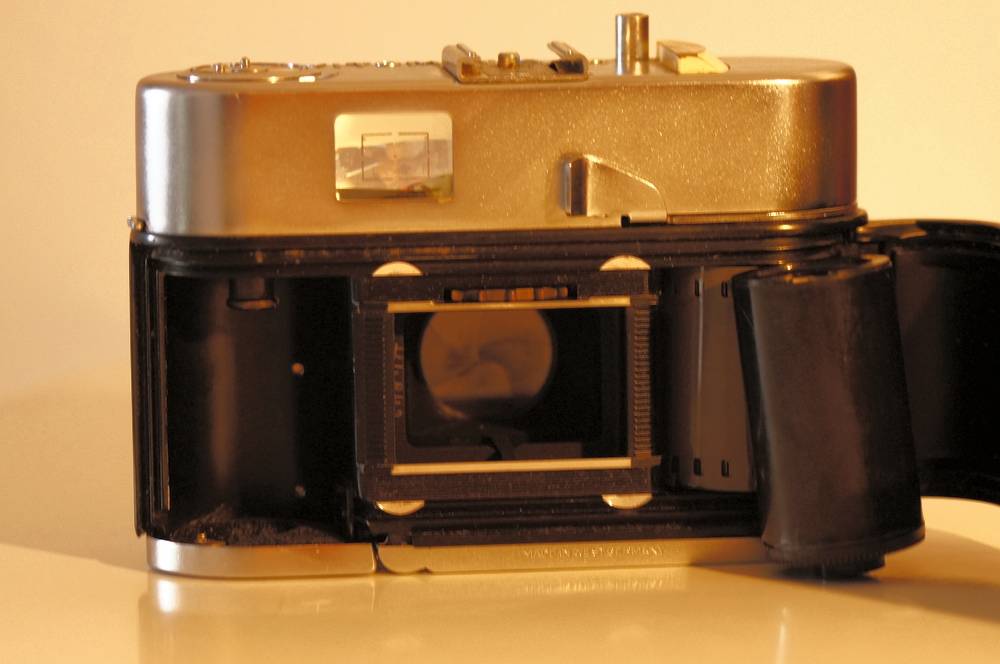

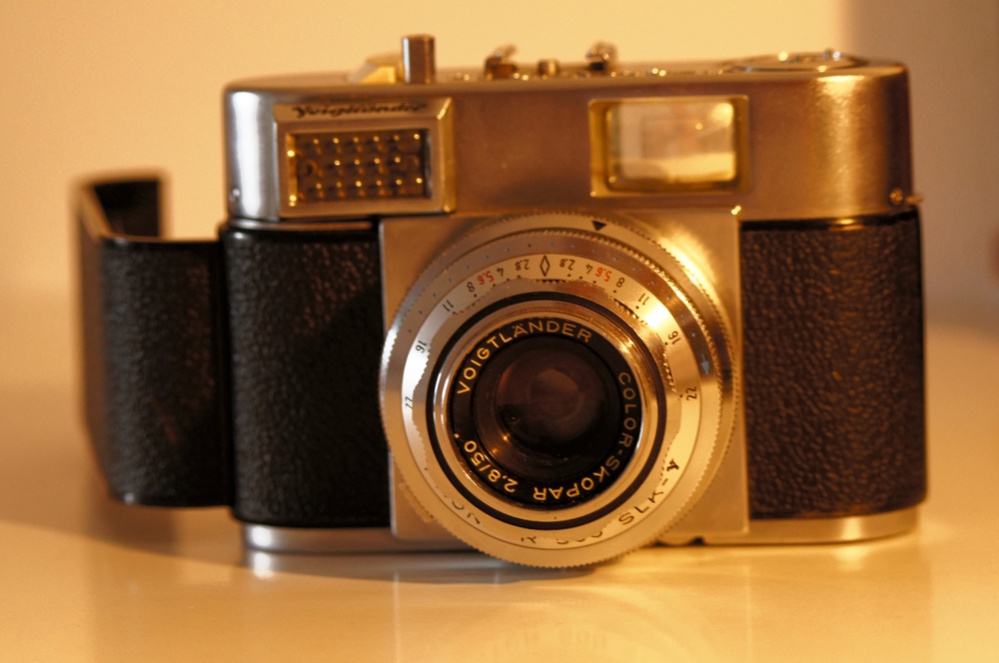

Hier sind ein paar Bilder der Kamera, auf dem Blendenring steht "PRONTOR 500 SLK-Y".

Anhang 31533
Anhang 31534
Anhang 31535
Anhang 31536

Gruß
Alex

Hallo Altglasfan,
bei Deinem Objektiv muss wahrscheinlich der Ring mit der Beschriftung "Voigtländer "/ "Color-Skopar" ausgeschraubt werden,dahinter sind dann vielleicht die Schrauben. Beim Skopar könnte die Befestigung gegenüber dem Ultron variieren. Einfach mal versuchen. Hierzu von mir noch Aufnahmen wie ich das Ultron demontiert habe.

Gruß SD9er

Danke SD9er, Dein letzter Beitrag hat mir auf jeden Fall weiter geholfen.
Das Color-Skopar ist aber doch etwas anders gebaut, der Ring mit der Beschriftung
"Voigtländer Color Skopar" lies sich über drei Schrauben lösen die sich am Fokusring
befinden. Danach viel mir zunächst ein weiterer Ring praktisch in die Hände. Darunter
befindet sich der beschriftete Ring der aber auch gleichzeitig aus der Linse besteht,
beides ist ein Teil.
Diesen Ring samt Linse konnte ich ganz leicht per Hand rausdrehen. Darunter
ist nun ein weiterer Ring. Ich habe ihn aber bisher nicht abbekommen,
obwohl ich diese Verschlüsse mit meinem Messschieber bisher immer gut lösen konnte.
Das Ding sitzt aber extrem fest, ich bin auch abgerutscht als ich einen ziemlichen Druck ausgeübt habe,
was dazu geführt hat das die Vertiefung auf einer Seite nicht mehr ganz so tief ist, da etwas Metall abgehobelt wurde.

Ich lasse es jetzt also erstmal bleiben mit der Demontage, ich wollte mir demnächst ein spezielles Werkzeug holen
das es bei Ebay gibt. Mal schauen ob das was taugt und ob es dann klappt.

Aber zumindest weiß ich jetzt wie ich das Objektiv abbekommen sollte. Unter diesem Ring den ich jetzt nicht
lösen kann, werden dann auch sicherlich die Schrauben sein um das Objektiv ganz zu lösen.

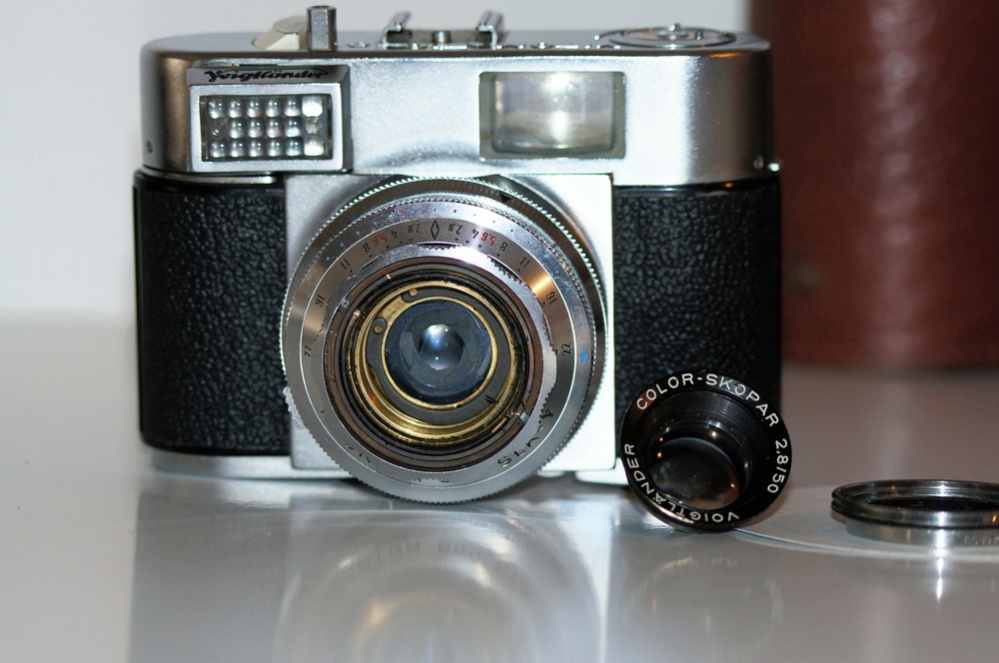

Hier sind noch ein paar Bilder der bisherigen Demontage.

Anhang 31578

Anhang 31579

Anhang 31580

Gruß
Alex

schau mal da:
http://www.flickr.com/photos/jenkora...7627557121637/

ich hab's noch nicht gemacht, die Kamera ist erst heute gekommen. Das schöne ist, der Verschluss ist hinter dem Objektiv!

Christoph

Hallo Altglasfan

ich habe eine defekte Voigtländer Vito mit 2.8/50mm Lanthar bekommen und das Objetiv ausgebaut. Das Objektiv ist von vorne mit der Metallplatte befestigt. Du musst die Belederung vorsichtig öffnen, dahinter befinden sich vier Befestigungsschrauben. Wenn Du diese löst fällt die Metallplatte mit Objektiv ab. Das Objektiv ist mit einer Überwurfmutter M25 an der Platte befestigt. Da sich der Verschluss auch im Objektiv befindet müsstest Du ihn fixieren. Wenn ich Zeit habe stelle ich ein paar Bilder ein.

mfg

Jürgen

Zitat:

---

Zitat von Vadder

Hallo Altglasfan

ich habe eine defekte Voigtländer Vito mit 2.8/50mm Lanthar bekommen und das Objetiv ausgebaut. Das Objektiv ist von vorne mit der Metallplatte befestigt. Du musst die Belederungung vorsichtig öffnen, dahinter befinden sich vier Befestigungsschrauben. Wenn Du diese löst fällt die Metallplatte mit Objektiv ab. Das Objektiv ist mit einer Überwurfmutter M25 an der Platte befestigt. Da sich der Verschluss auch im Objektiv befindet müsstest Du ihn fixieren. Wenn ich Zeit habe stelle ich ein paar Bilder ein.

mfg

Jürgen

---

Dieser Tipp gilt auch für viele andere Kameratypen (Dacora, teilw. Agfa, ...)

Moin!

Hab mal meine Objektivdemontage per Bild festgehalten!
1. Auslöser entfernen
Anhang 45315

2. Belederung vorsichtig abheben
Anhang 45316

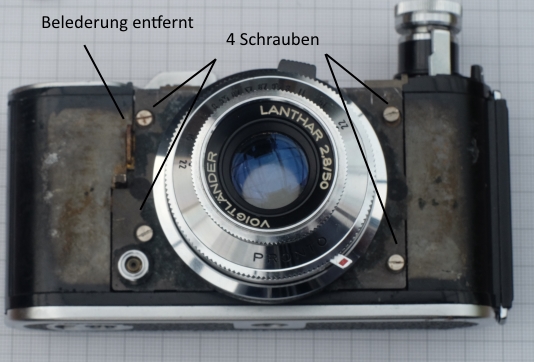

3. Vier Schrauben lösen. Platte mit Objektiv kann entfernt werden.
Anhang 45317

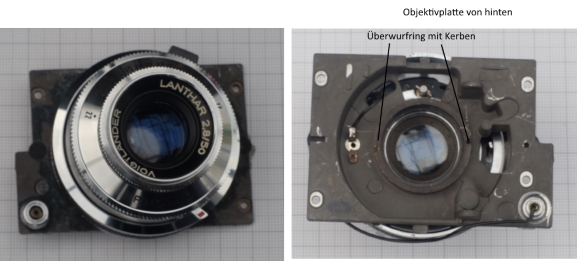

4. Überwurfmutter M25 entfernen -> Objektiv ist frei
Anhang 45318

Leider bin ich auch noch nicht weiter. Ich weiß nicht wie ich den Verschuss fixieren, außer Funktion bzw demontieren kann.
Vielleicht hat jemand eine Idee

mfg
Jürgen

Moin moin,

stehe gerade vor derselben Aufgabe, das Objektiv von der Platte zu lösen.
Habe auch so einen Ring mit kleinen Kerben vor mir.
Frage: Womit hast Du die Überwurfmutter entfernt bekommen?

Danke für einen Tipp
Gruß
Jürgen

Zitat:

---

Zitat von Vadder

Moin!

Hab mal meine Objektivdemontage per Bild festgehalten!


4. Überwurfmutter M25 entfernen -> Objektiv ist frei
Anhang 45318


mfg
Jürgen

---

Die Mutter bekommt man am besten mit einem Spezialwerkzeug auf. Im englischen heisst das Teil 'Spanner Wrench', den deutschen Namen habe ich gerade nicht parat. Man kann es auch mit einem Meßschieber versuchen, dann sollte man aber nur wohldosiert drehen, um das wertige Meßwerkzeug nicht zu zerstören. Diese Muttern sitzen seit Jahren bis Jahrzehnten fest und sind manchmal wirklich schwer zu lösen. Da ist Geduld und Vorsicht gefragt. Wenn man abrutscht, kann die Linse Schaden nehmen. Manchmal haben diese Muttern nur eine Kerbe, weiss der Geier, wie die Monteure das damals festgezogen haben. Ich habe dann mit einem Dremel vorsichtig eine zweite Kerbe gefräst.

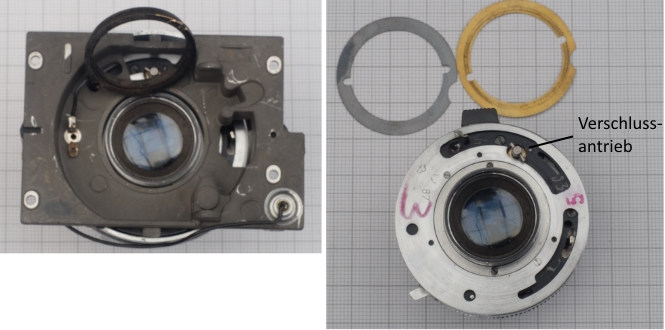

Den Verschluss kann man recht einfach still legen: Der hintere Deckel ist mit vier Schrauben am vorderen Deckel befestigt. Auf deinem Foto sieht man zwei runden Löcher, darunter sitzen Schrauben. Wenn man die Blende auf F5,6 stellt, kann man die Köpfe sehen. Die anderen beiden Schrauben liegen in den größeren Aussparungen. Wenn man den Deckel ganz abmachen will, ist die Getriebestange für den Verschluß im Weg (auf dem Foto auf 13:00 Uhr, der Pin mit der kleinen Querstange). Wenn man den Hinterdeckel einfach nur seitlich anhebt, fallen die Verschlußlamellen mit ein wenig Schütteln raus. Keine Angst um die Blendenlamellen, die sind separat befestigt. Deckel wieder aufschrauben, fertig. Wenn man das Objektiv von innen reinigen will, muss der Deckel natürlich ab. Ich habe den Pin immer mit dem Dremel eingekürzt.
Allerdings hat Voigtländer ziemlich viele Variationen von Objektiven/Verschlüssen/Befestigungen/Materialien verwendet. Bei deinem Voigtländer mag es also Abweichungen geben.

Ich hoffe, das hilft :)
