Adapter-Möglichkeit für Objektive aus Faltkameras

Hier mal ein Weg für das Adaptieren von Objektiven aus Faltkameras an Digitalkameras (in diesem Falle an einer GFX):

Anhang 154363

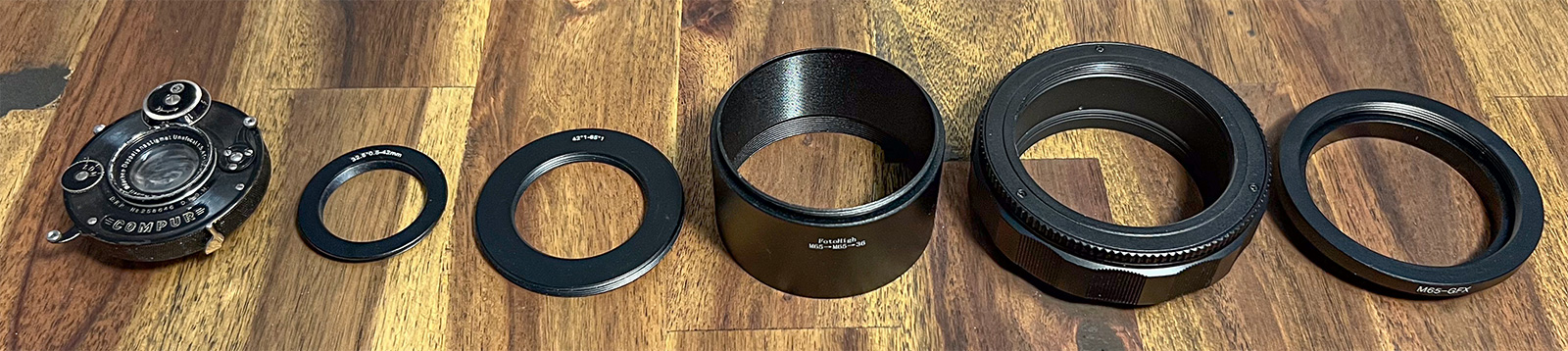

Von rechts nach links handelt es sich um folgende Teile:

1. Einen Adapter, um den Helicoid an der jeweiligen Kamera zu befestigen. In diesem Fall ist es ein M65-Adapter auf GFX.
2. Der Helicoid selbst. Ich habe mich für einen relativ kurzen (25-55) aber dafür dicken (M65) Adapter entschieden, um ihn möglichst universell nutzen zu können. So braucht man nur eine einmalige Anschaffung des vergleichsweise teuren Helicoids und kann mit billigen Adaptern alles Mögliche damit anstellen.
3. Distanzstück, das je nach verwendetem Objektiv variiert. Bei 4 von 5 Objektiven bin ich mit einem 36mm Distanzstück zurechtgekommen (bei dem fünften wurde das Objektiv ohne Distanzstück an den Helicoid geschraubt), aber es lohnt sich durchaus ein Set mit verschiedenen Längen zu kaufen.
4. Adapter von M42 auf M65, da die meisten Adapter für die notwendigen Linsen-Gewinde auf M42 enden.
5. Adapter von der Größe des Linsengewindes (im oberen Bild M32,5) auf M42.

Mir ist natürlich klar, dass viele Wege nach Rom führen. Das sollte jetzt ein Weg werden, mit dessen Einzelteile man möglichst universell aufgestellt ist ...

Dazu hatte ich auch einen Blog-Artikel bei mir geschrieben: https://www.schlicksbier.com/objekti...ch-adaptieren/

Zitat:

---

Zitat von schlicksbier

...Distanzstück, das je nach verwendetem Objektiv variiert. Bei 4 von 5 Objektiven bin ich mit einem 36mm Distanzstück zurechtgekommen (bei dem fünften wurde das Objektiv ohne Distanzstück an den Helicoid geschraubt), aber es lohnt sich durchaus ein Set mit verschiedenen Längen zu kaufen.

---

Kann ja sein, daß ich das zu verkopft angehe, aber ich stelle mir vor, daß man für KB, 4,5x6, 6x6, 6x9, 9x12, ... Kameras jeweils eine Brennweitengruppe und dazu passend einen etwa ähnlichen Auszug (bzw. Auflagemaß) vorliegen hat.

KB ca. 5cm, 6x6 so von 75-85mm Brennweite, 6x9 10,5cm, ...


Beim Adapter für den Verschluß ist M42 ein charmanter Zwischenschritt! "Klassisch" wäre eine Platte mit 'nem Loch drin und dann den Konterring aus der Kamera weiter verwenden (dann kann man auch bequem festlegen, welcher Teil des Verschlusses nach oben zeigen soll, z.B.:

Compur/Copal #00 Verschluss Adapter 26,3 mm Bohrung
aktuell z.B.:
https://www.ebay.at/itm/226102723622

Compur Copal #0 Verschluss Adapter 34,6 mm
aktuell z.B.:
https://www.ebay.at/itm/225809444552

Copal #1 Verschluss Adapter 41,6 mm Bohrung
aktuell z.B.:
https://www.ebay.at/itm/326096646674

Als "Distanzstück" verwende ich gelegentlich gerne auch mal ein altes Balgengerät von Novoflex mit beidseitigem Anschluß M42 welches Abstände von ca. 42 - 130 mm liefert. Soweit ich z.B. mit dem Repro Caron 135 mm f8,0 etwas stärker vergrößern möchte oder das Handling verbessern möchte kombiniere ich das Balgengerät zusätzlich mit einem M42 Zwischenring. Soweit alles am Format 24x36 ohne Abschattung, ich könnte mir aber gut vorstellen, dass bei GFX es zu Vignettierung kommen kann.

Beste Grüße Ulrich

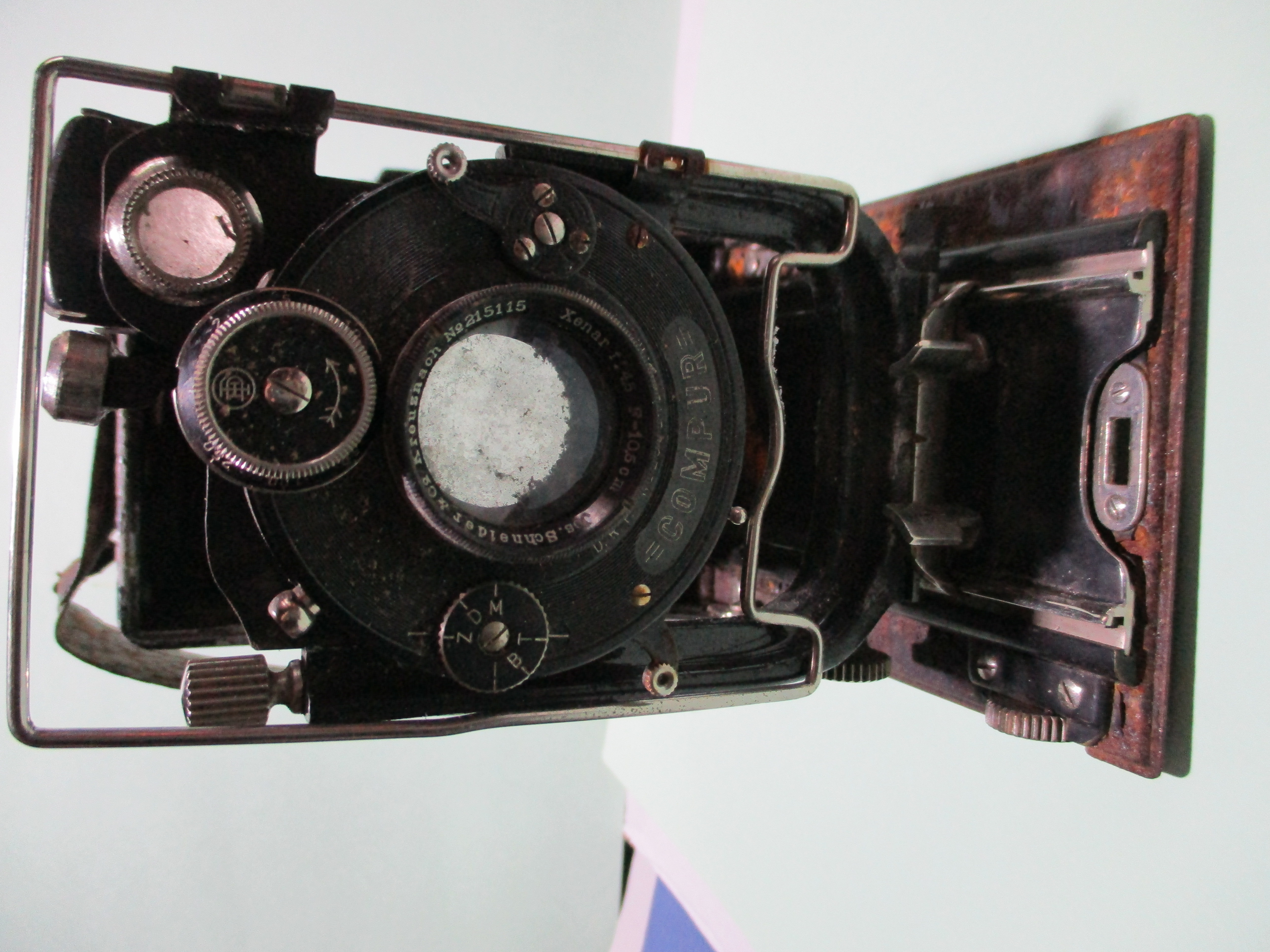

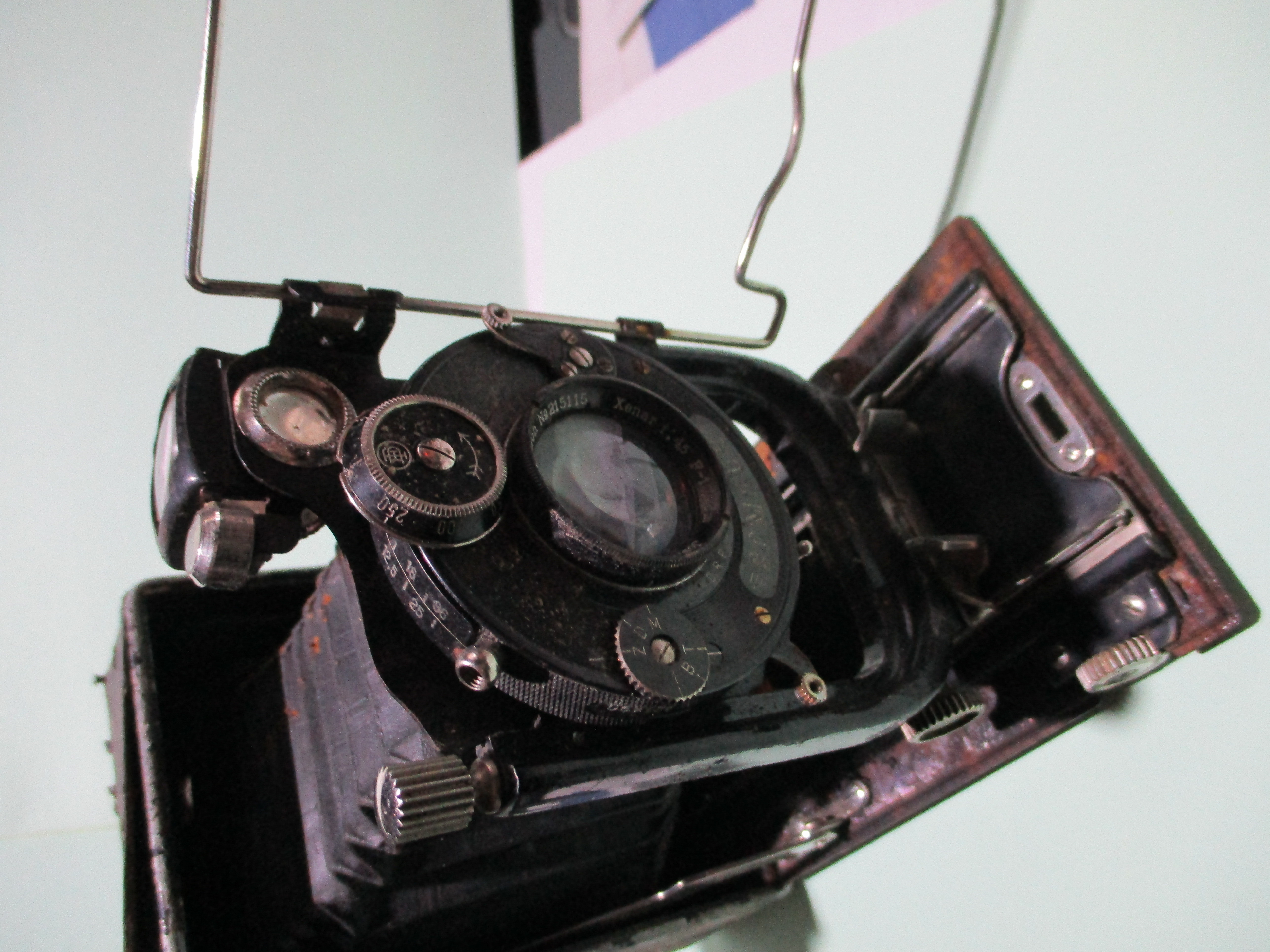

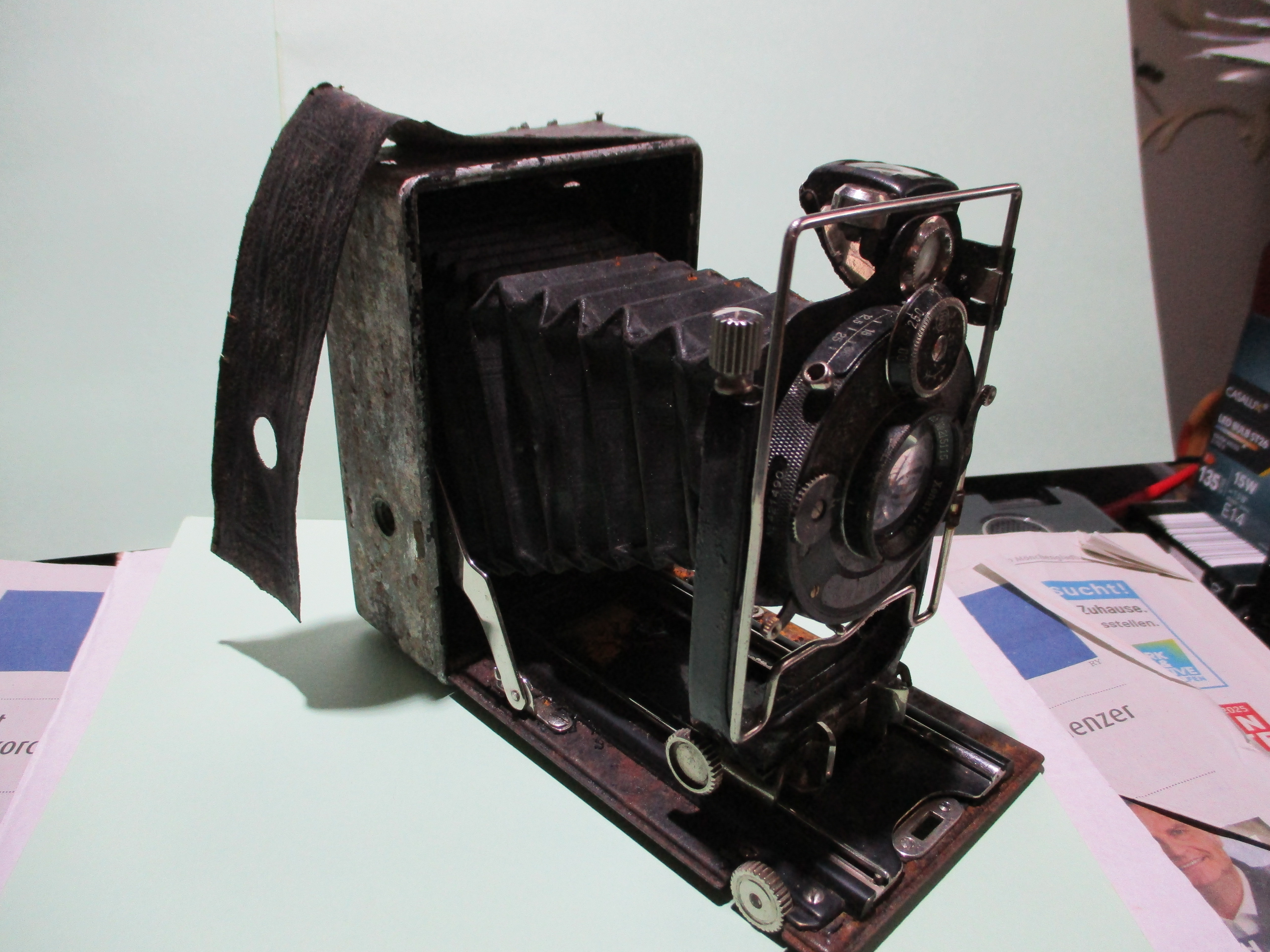

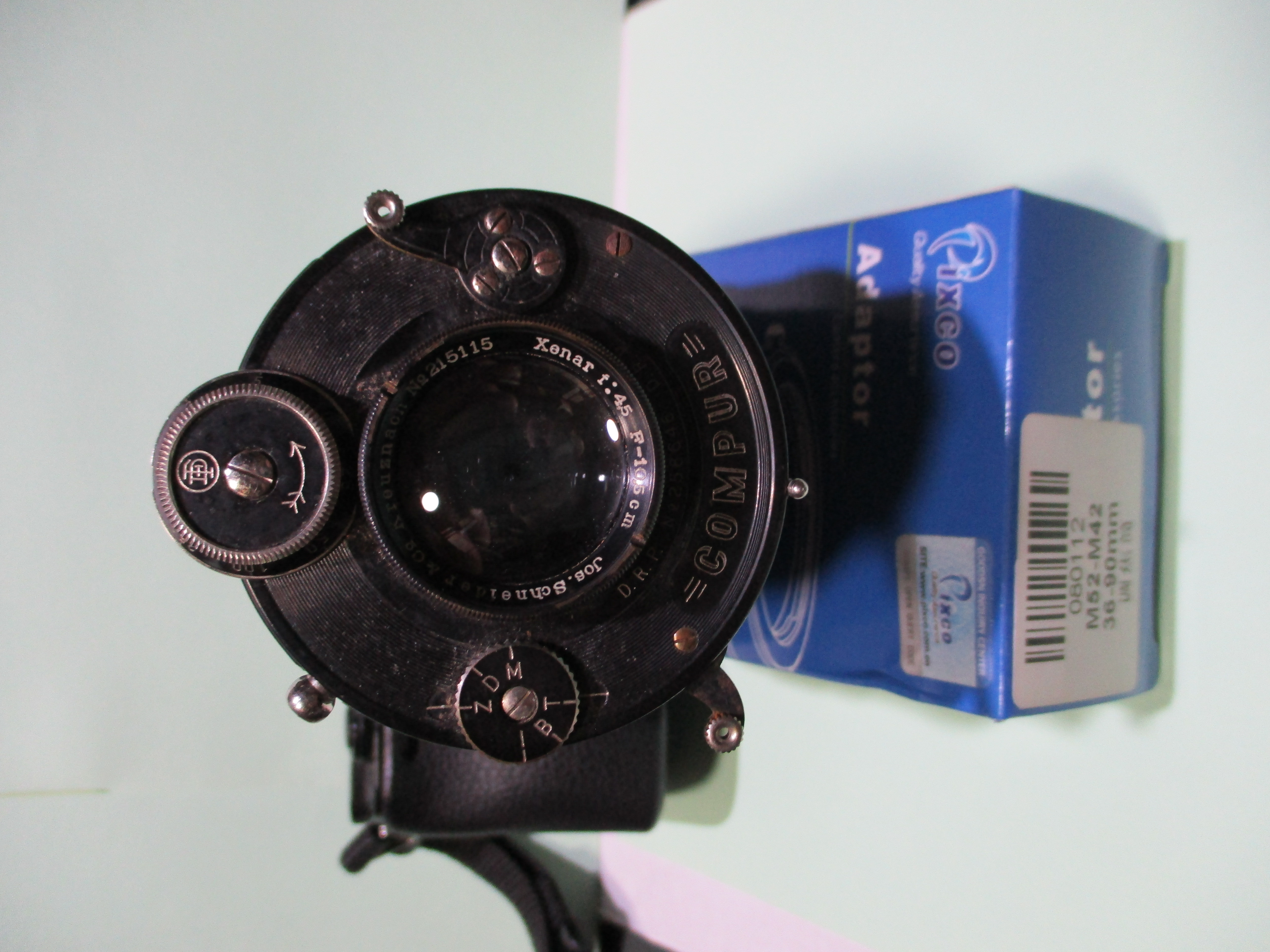

Mein Garagenfund von vor zwei Tagen.


Anhang 154368

Anhang 154369

Anhang 154370.

Gruß Ewald

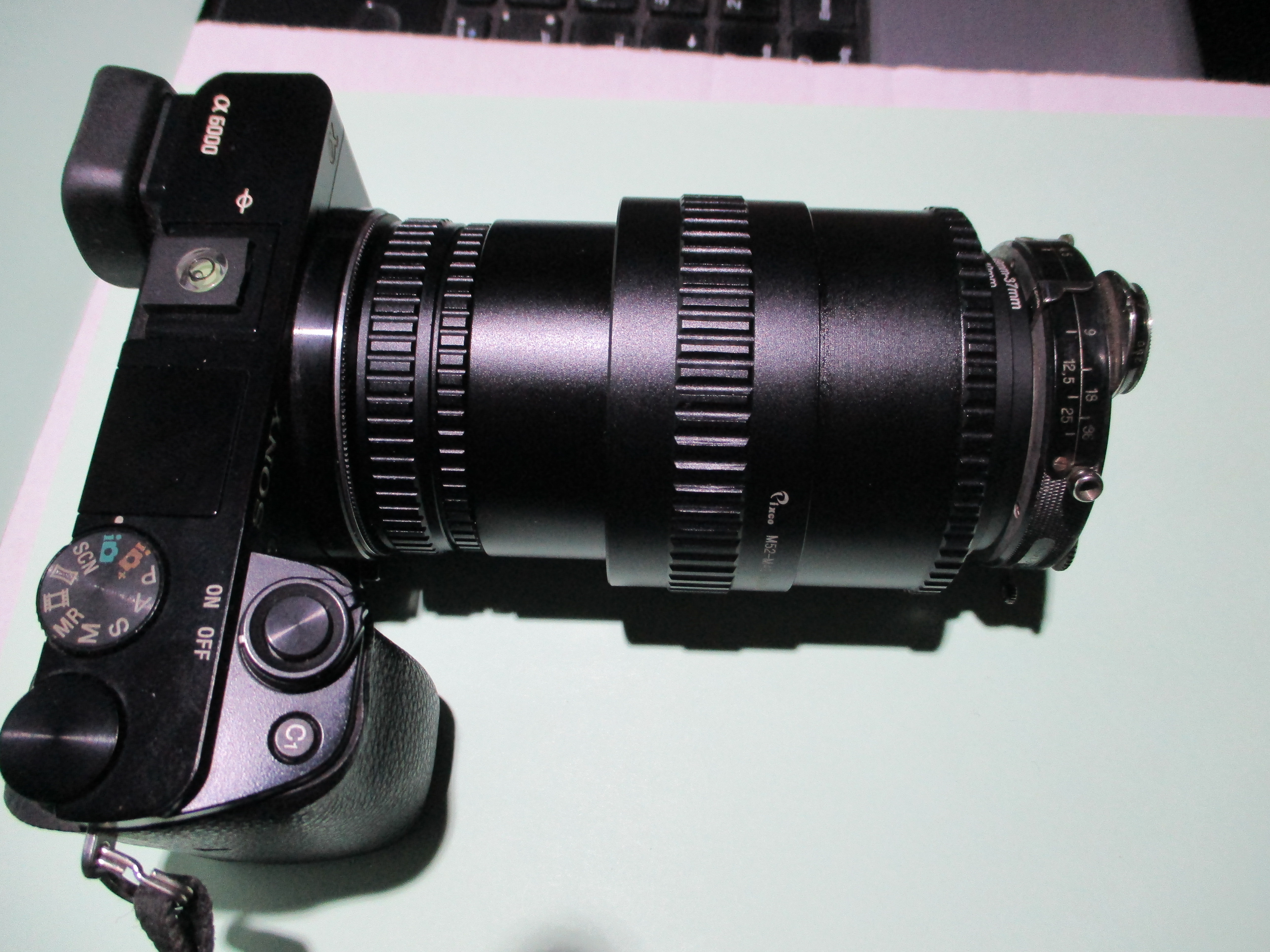

Nach dem Beitrag vom schlicksbier und 2-3 Stunden.

Anhang 154371

Anhang 154372

Anhang 154373

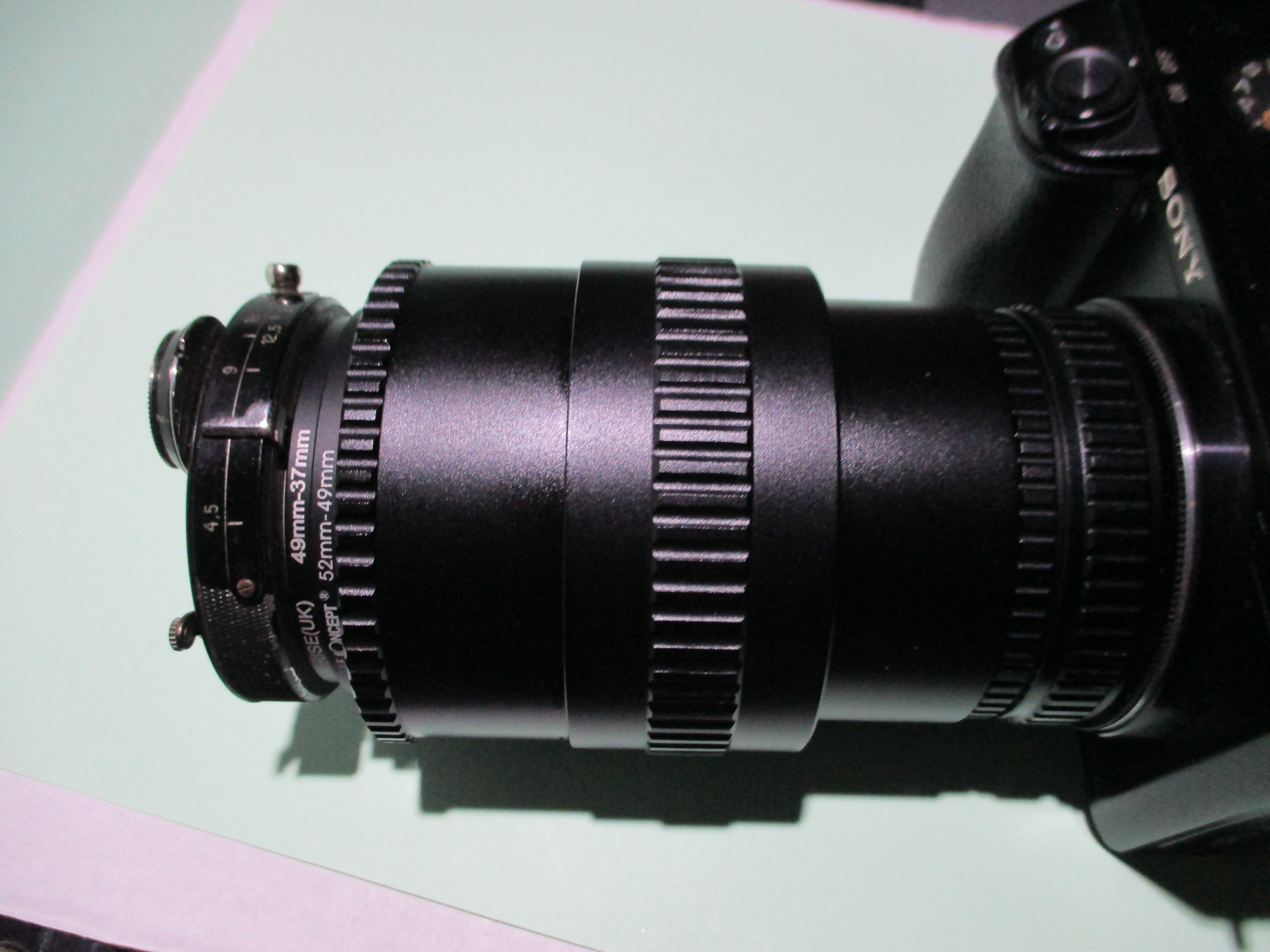

1. E-Bajonett mit M42
2. Helicoid M42 auf beiden Seiten
3. Helicoid M42 -M52
4. Step Down Filter Ring 52-49mm + 49-37mm
5. Objektiv Jos. Schneider & Co Xenar 1:4,5 10,5 cm mit der Verschraubung M32,5

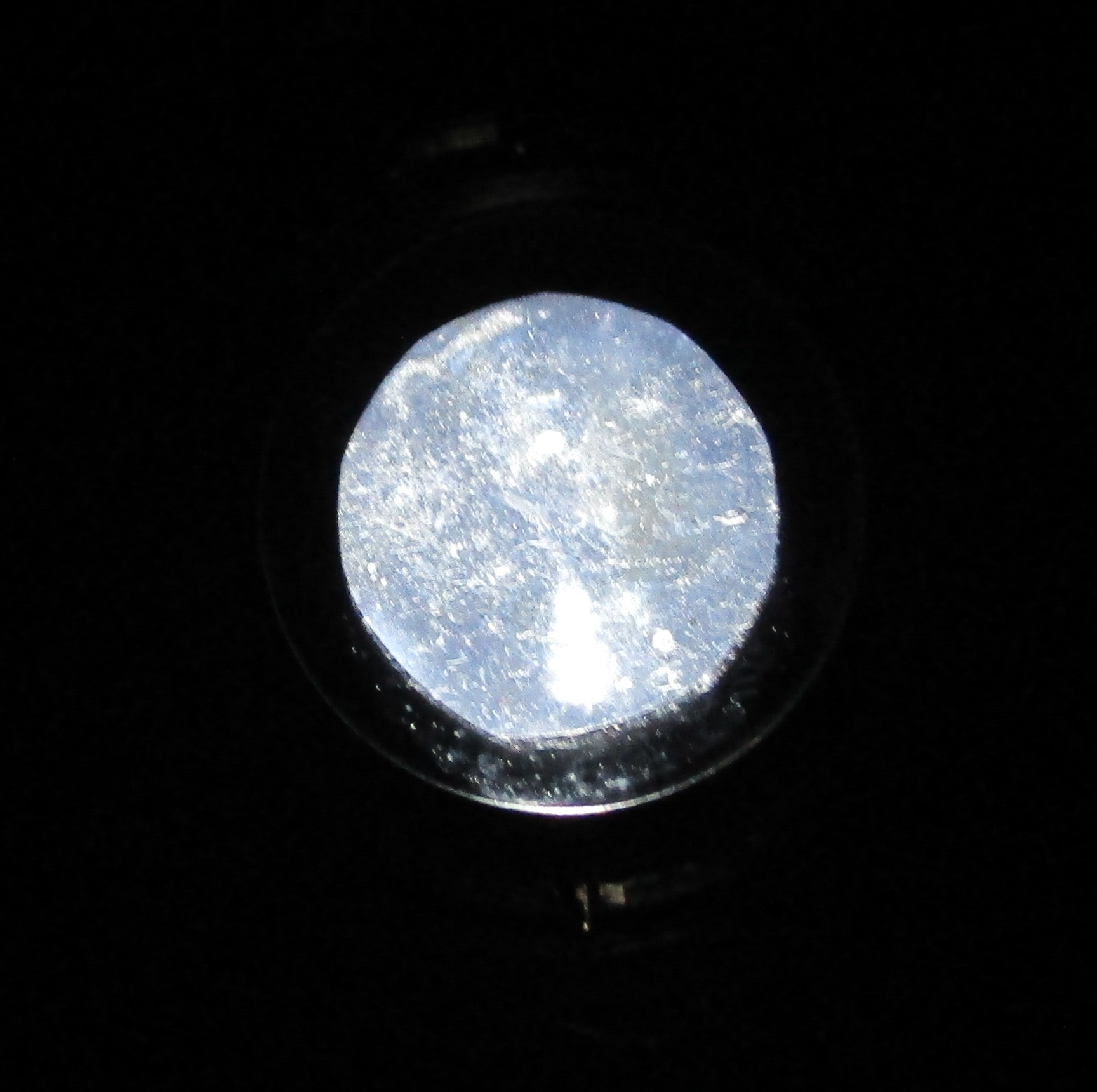

Leider befindet sich das Objektiv auch in einem schlechten Zustand.


Anhang 154374



Da sind die zwei Aufnahmen von meinem ständigen Mitarbeiter doch ok?



Anhang 154375Anhang 154376

Gruß Ewald

Zitat:

---

Zitat von Jan Böttcher

Beim Adapter für den Verschluß ist M42 ein charmanter Zwischenschritt! "Klassisch" wäre eine Platte mit 'nem Loch drin und dann den Konterring aus der Kamera weiter verwenden (dann kann man auch bequem festlegen, welcher Teil des Verschlusses nach oben zeigen soll

---

Wie ich ja meinte - es führen viele Wege nach Rom :-). Es gibt im Netz auch Anleitungen für das Adaptieren, wo dann Leute in M42-Kamera-Deckel ein entsprechendes Loch gebohrt haben. Ich finde es im alltäglichen Handling allerdings einfacher, wenn ich nur die Objektive selbst einschrauben muss, anstatt immer die Konterringe mit einem speziellen Tool festzudrehen.

Und ich gehe auch davon aus, dass gleiche Brennweiten bei gleichem Negativformat einen entsprechend gleichen Abstand haben müssten. Trotzdem (bzw. gerade deswegen) ist so ein Set an Distanzringen ganz praktisch, weil man ja vielleicht nicht nur bei einer Brennweite bleiben will.

Zitat:

---

Zitat von schlicksbier

Es gibt im Netz auch Anleitungen für das Adaptieren, wo dann Leute in M42-Kamera-Deckel ein entsprechendes Loch gebohrt haben. Ich finde es im alltäglichen Handling allerdings einfacher, wenn ich nur die Objektive selbst einschrauben muss, anstatt immer die Konterringe mit einem speziellen Tool festzudrehen.

---

Die viele Wege nach Rom.
Ich habe bei dem Garagenfund nur Teile verwendet die ich habe, ich hatte keinen Flansch/Filterring mit M32,5, aber die Step Down Ring die nur in der Kiste liegen.

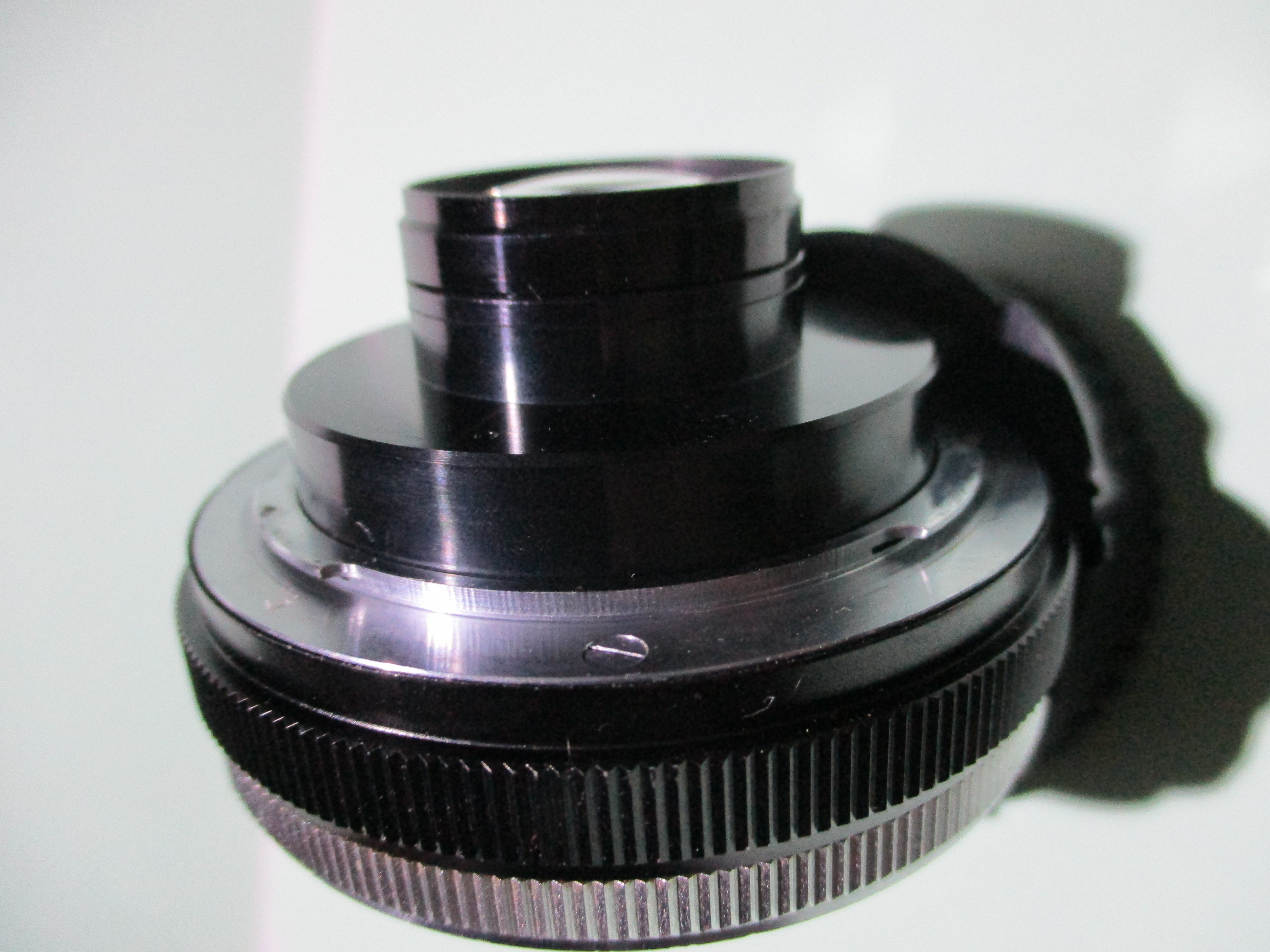

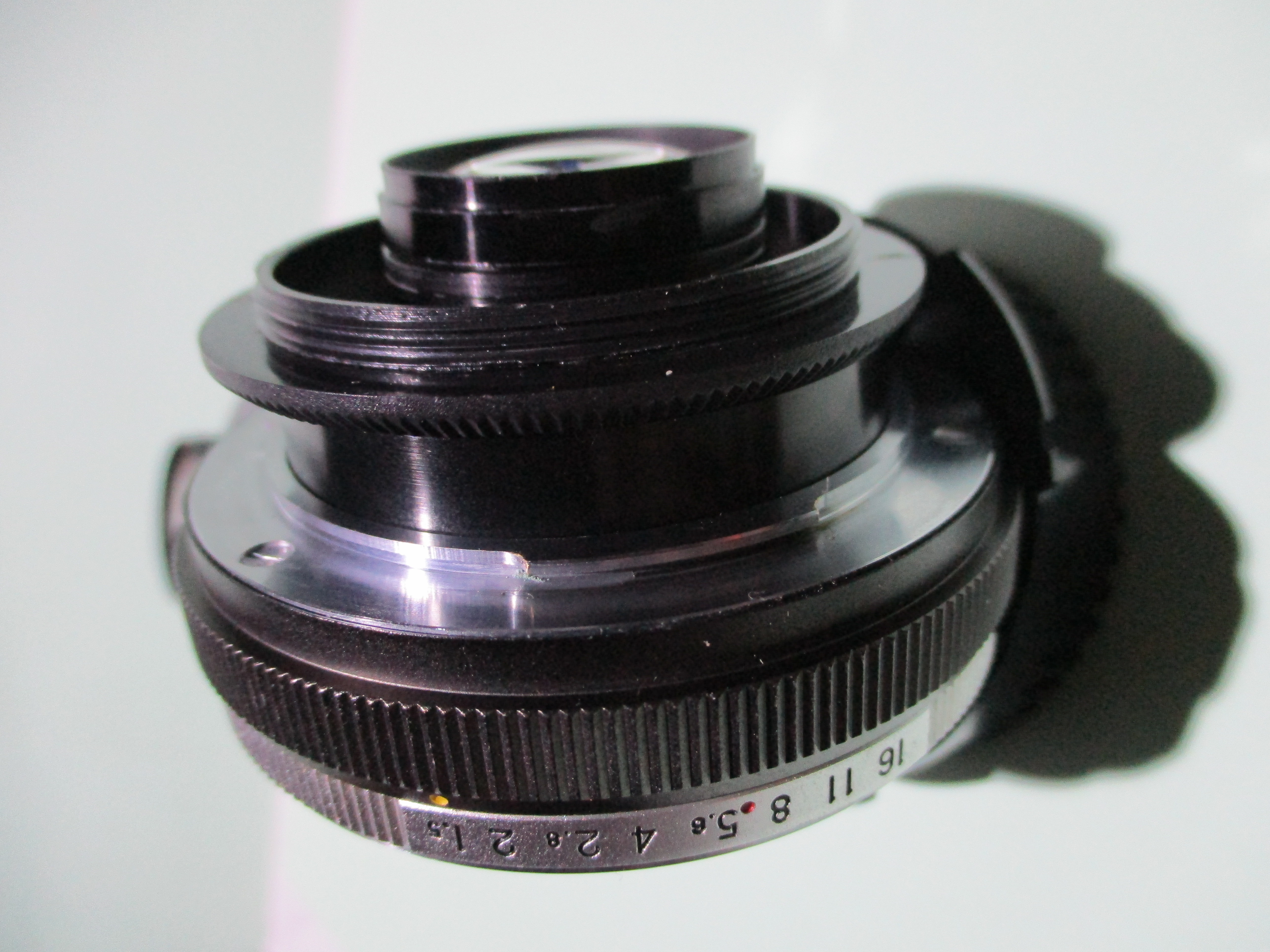

Der Kamera-Deckel ist günstig und verfügbar, er wird nur aufgepresst und er bleibt am Objektiv.

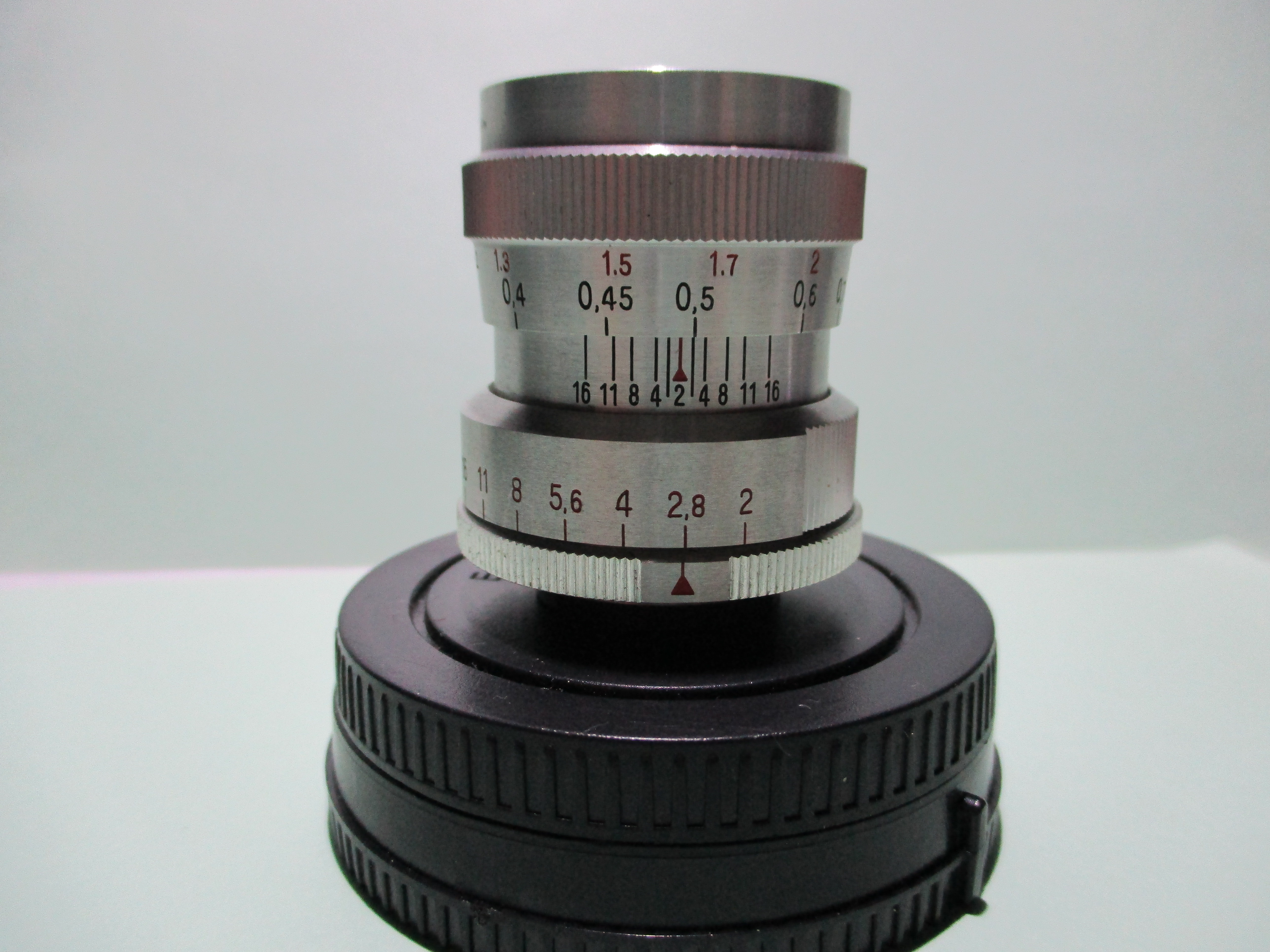

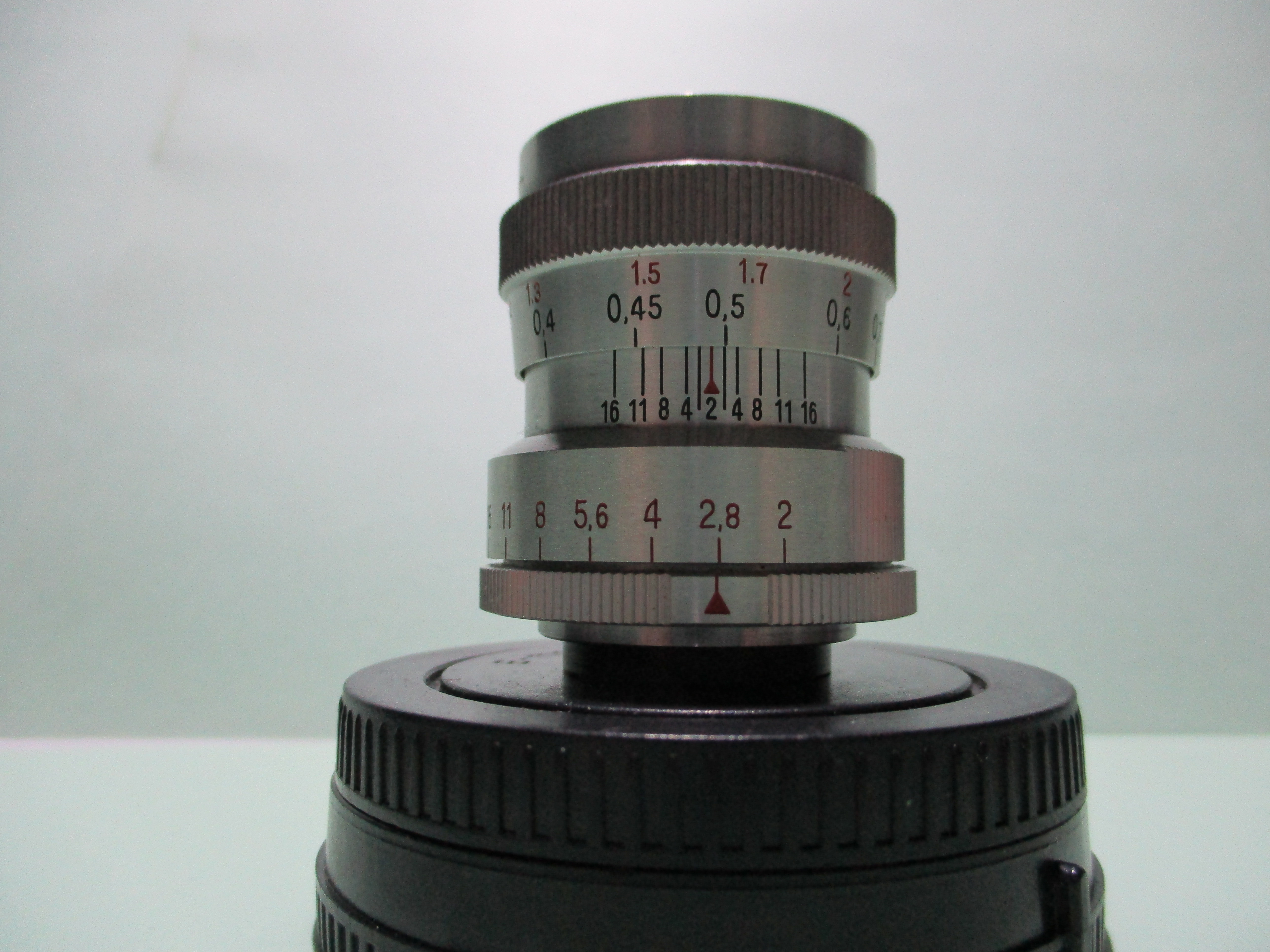

Das Biotar 2 /25

Anhang 154378Anhang 154379

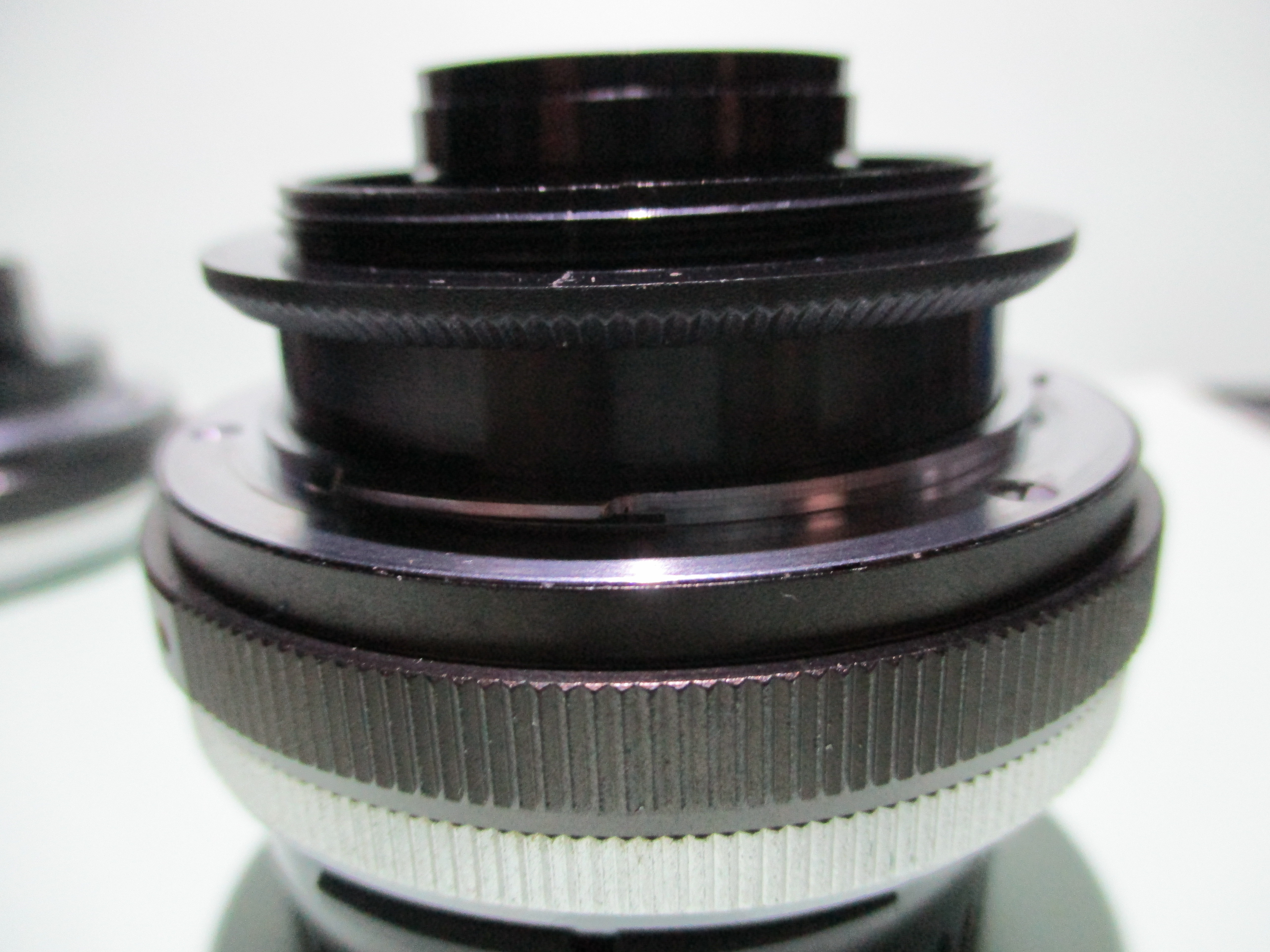

Das Aires S Coral beide Objektive haben haben keine möglichkeit für eine Verschraubung.

Anhang 154380Anhang 154381Anhang 154382


Gruß Ewald

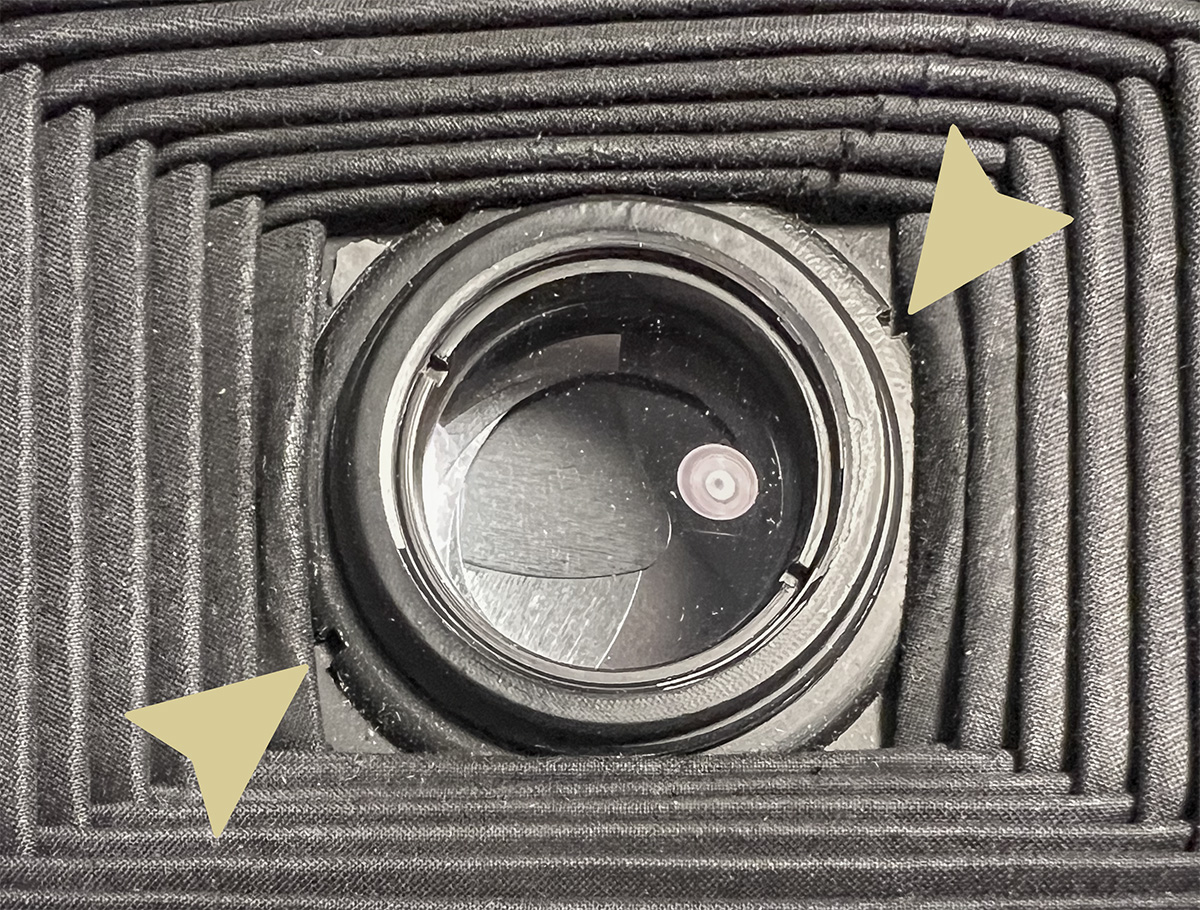

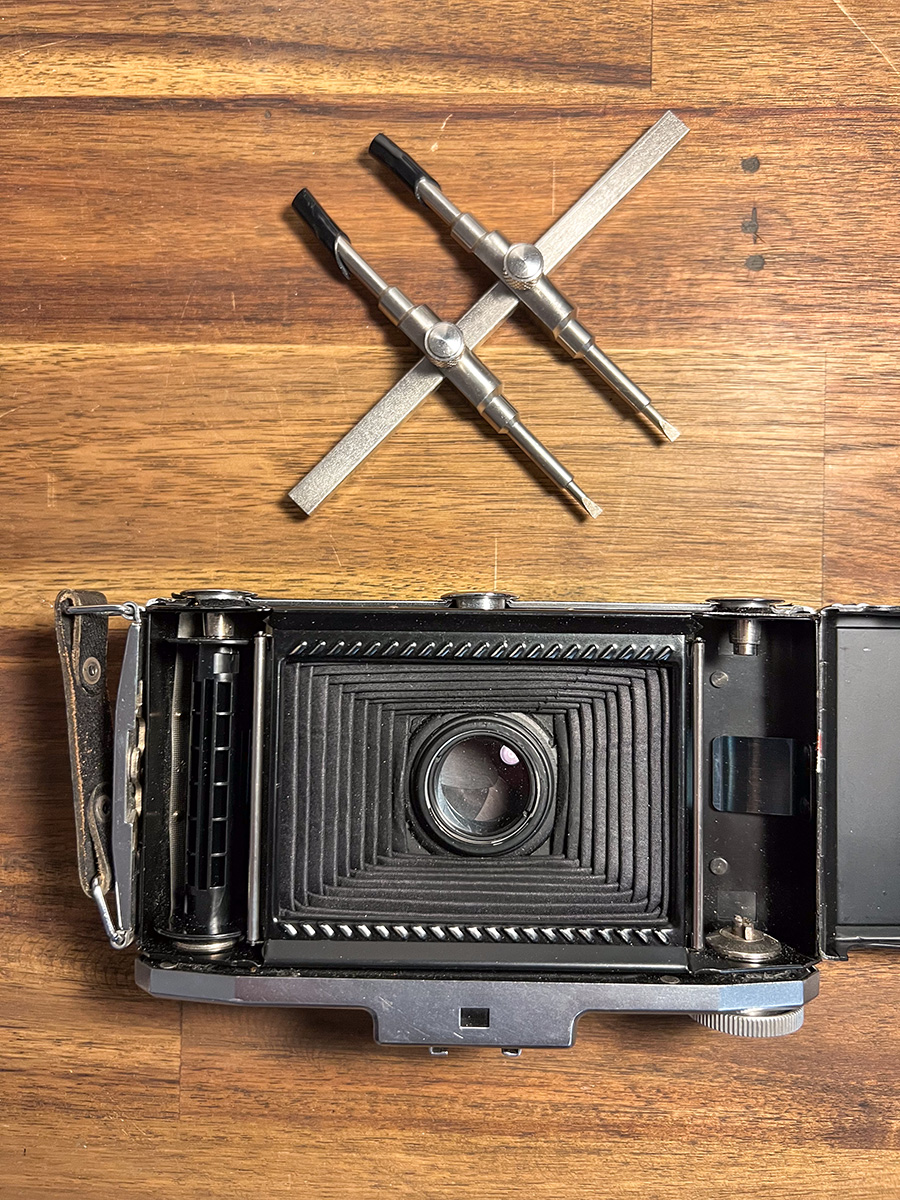

Wahrscheinlich muss man das hier niemandem wirklich erklären, aber ich habe den Blog-Beitrag tatsächlich noch mal mit Bildern ergänzt, woraus ganz deutlich ersichtlich wird, welchen Konterring man bei den Faltkameras lösen muss ...

Anhang 154455

Anhang 154454

#4 @minolta2175

Zitat:

---

Da sind die zwei Aufnahmen von meinem ständigen Mitarbeiter doch ok?

---

Klasse. Ab sofort höre ich damit auf meine Objektive zu putzen.
