Traum- / Creamy- Objektiv für Sony NEX selbst gebaut

Hallo Leute,

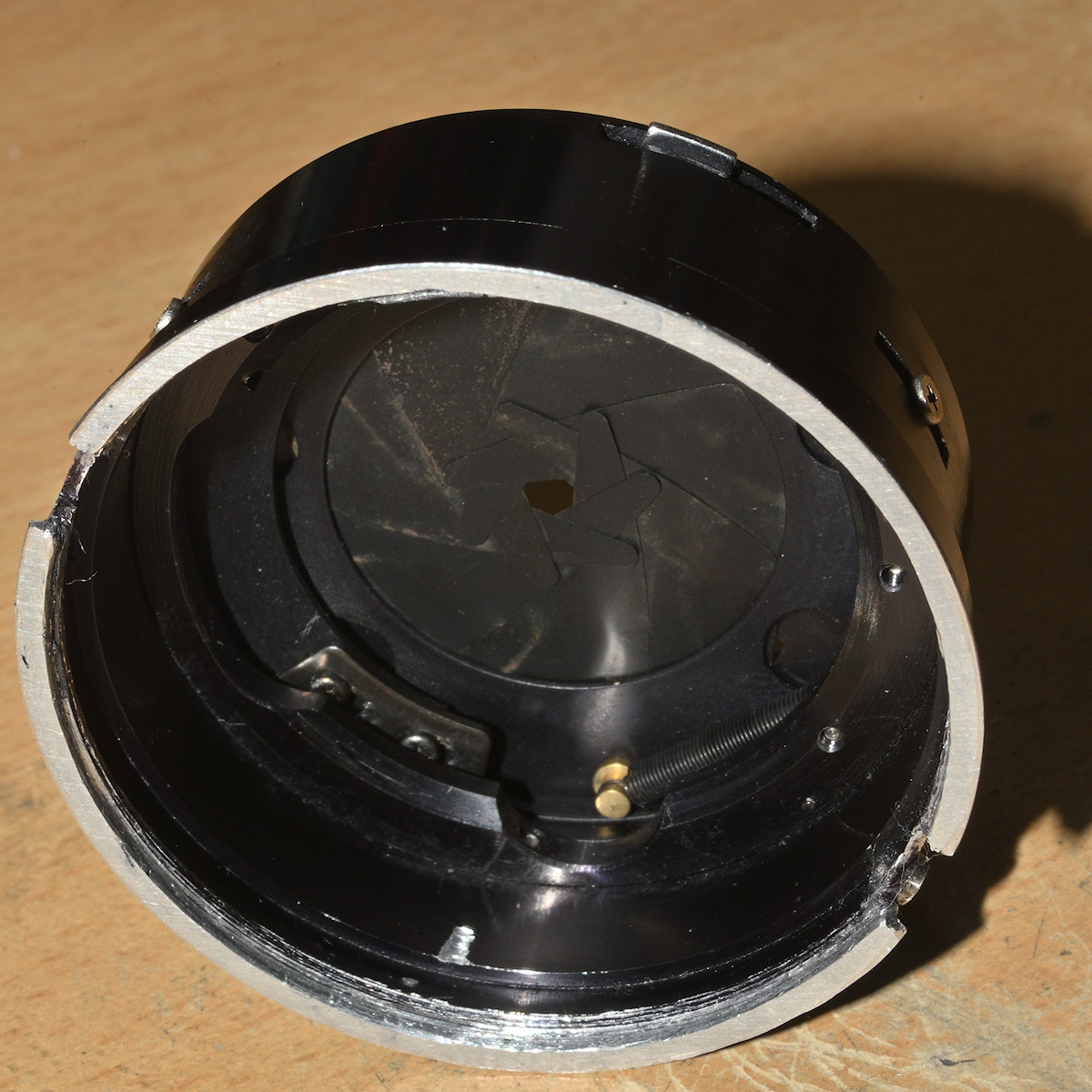

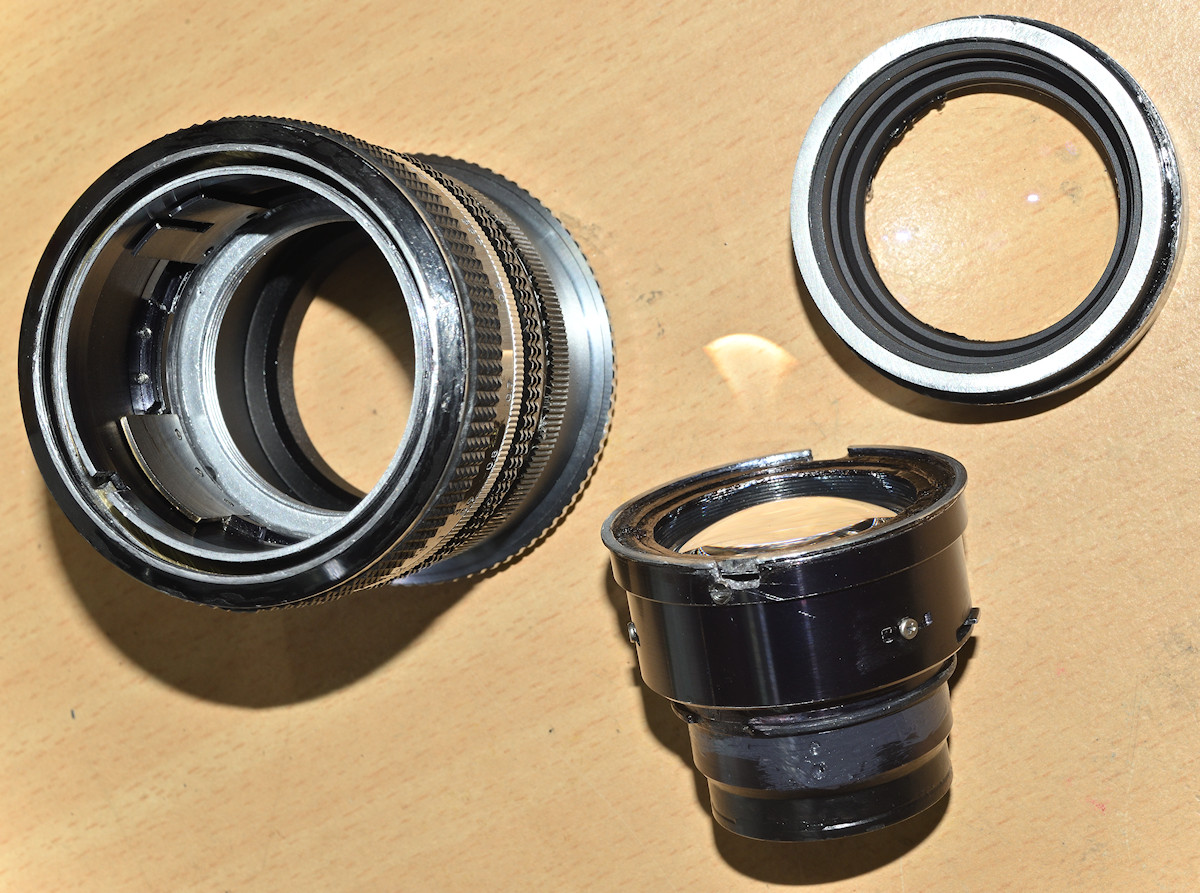

in meiner Kruschkiste lag seit Jahren ein Nikon 50/1.4 AI Objektiv rum, dessen hinterste Linse zerbrochen ist und dessen vorderste Linse komplett fehlt, nur der mittlere Linsensatz-Tubus mit der Blende ist noch vollständig.

Anhang 152357

Für die hinterste Linse habe ich aus meinem Bestand an alten Linsen eine einigermaßen passende herausgefischt und statt der zerbrochenen angeklebt.

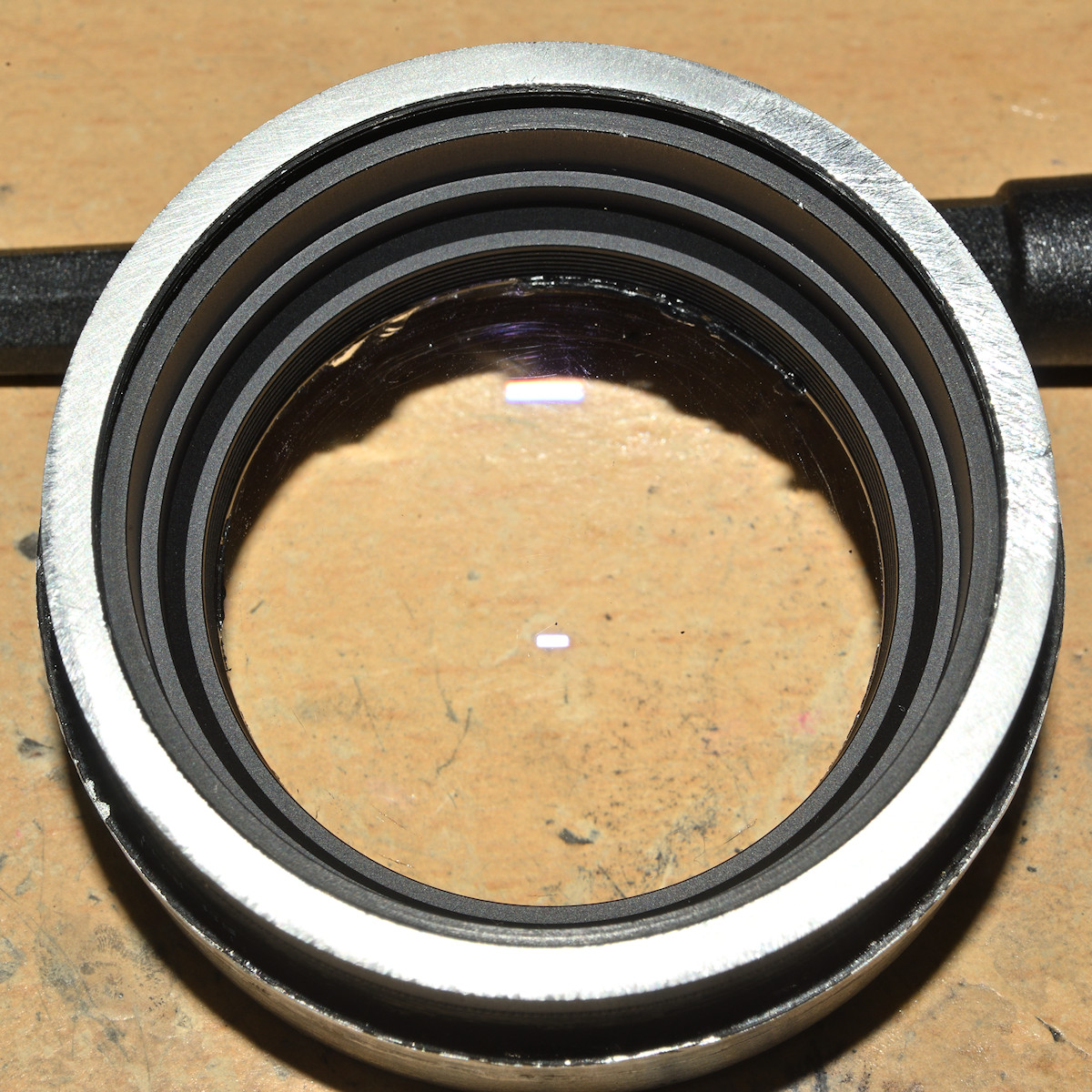

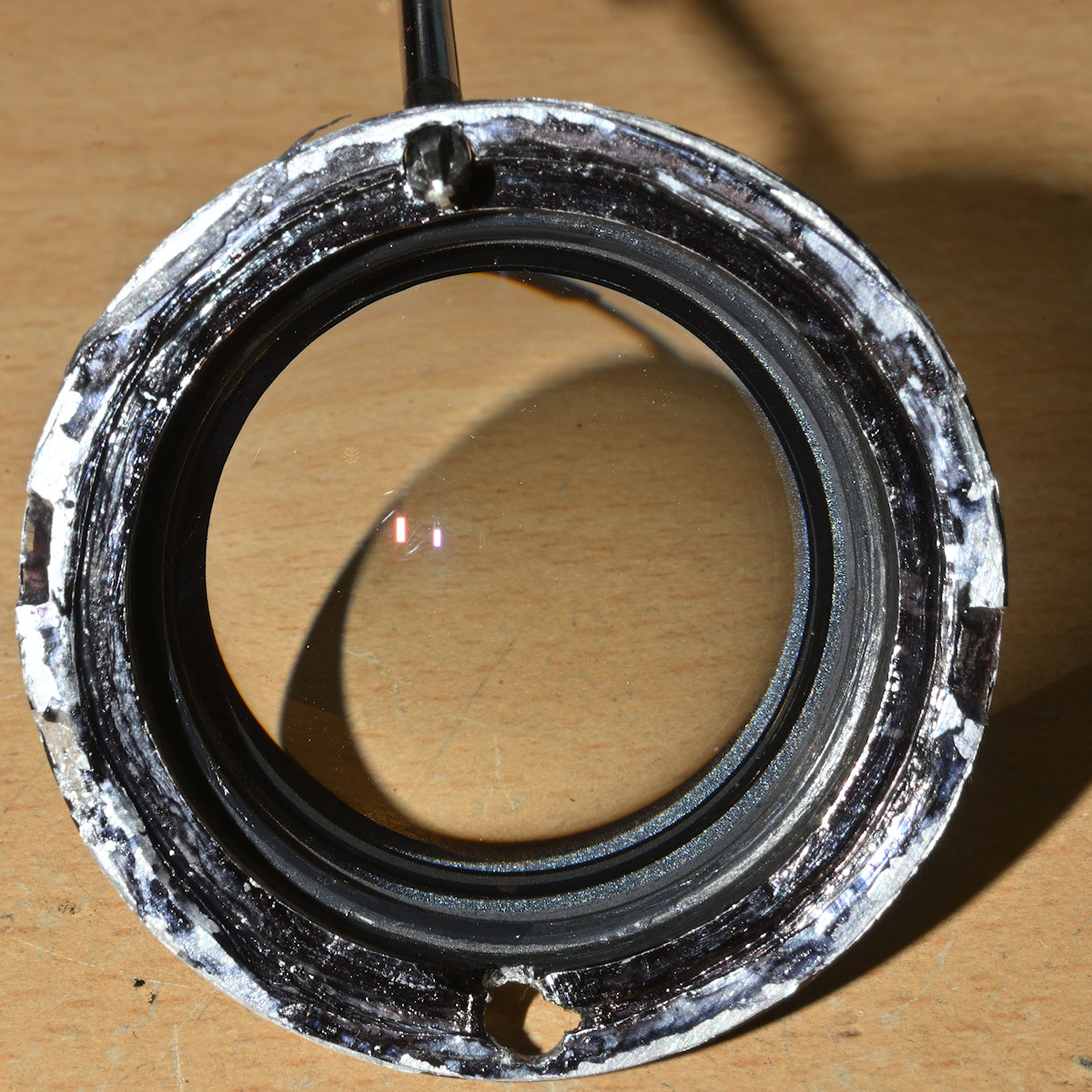

Für die vorderste Linse habe ich eine einigermaßen passende, aber etwas größere gefunden und einen dazu passenden Tubus zurechtgefeilt.

Anhang 152358

Anhang 152359

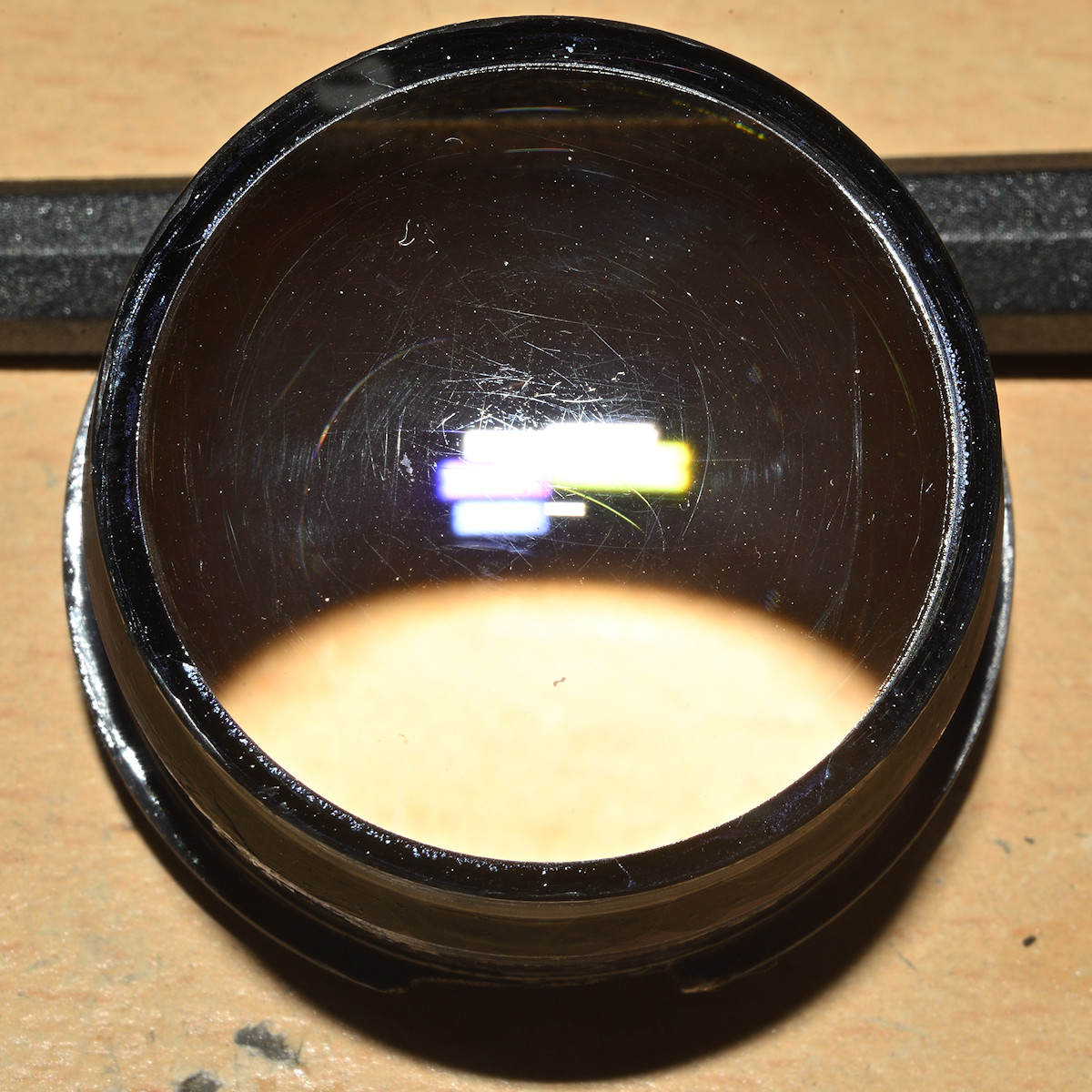

Dazu gehört noch die zweitvorderste Linse.

Anhang 152360

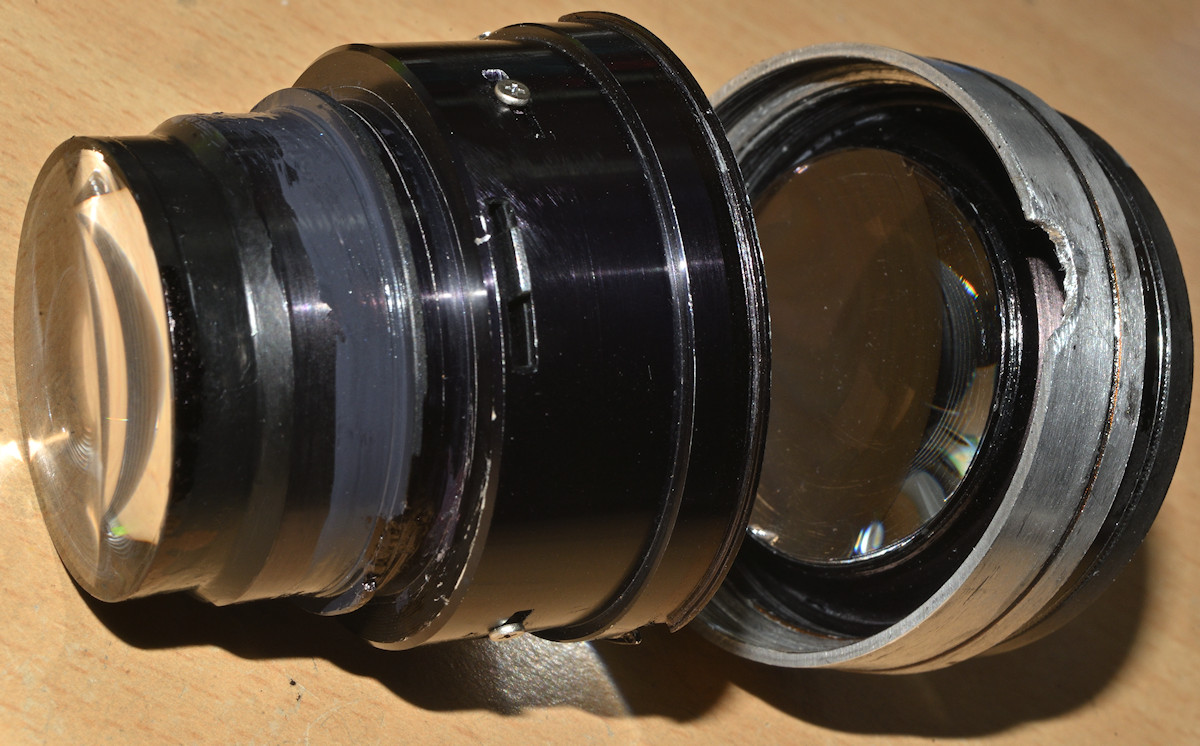

Der komplette Linsensatz sieht dann so aus:

Anhang 152361

Anhang 152362

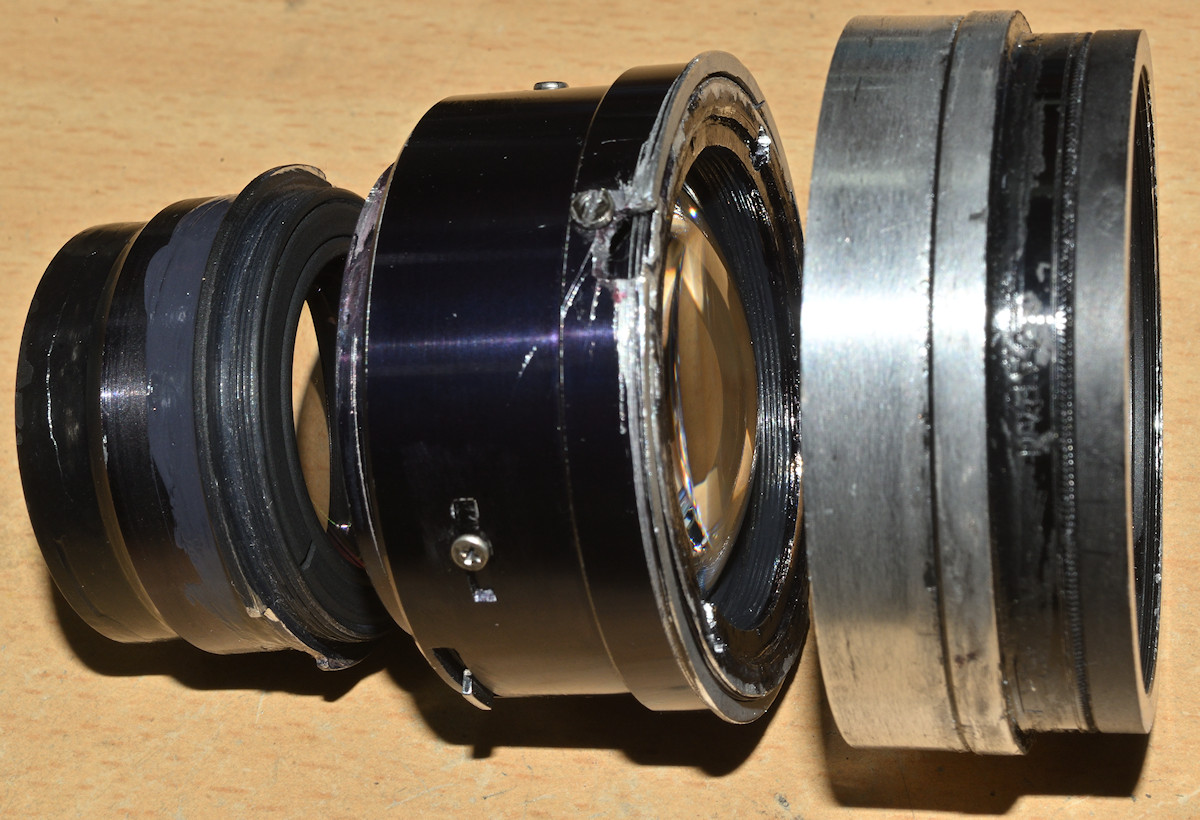

So wird der dann in den Fokussiertubus eingebaut:

Anhang 152363

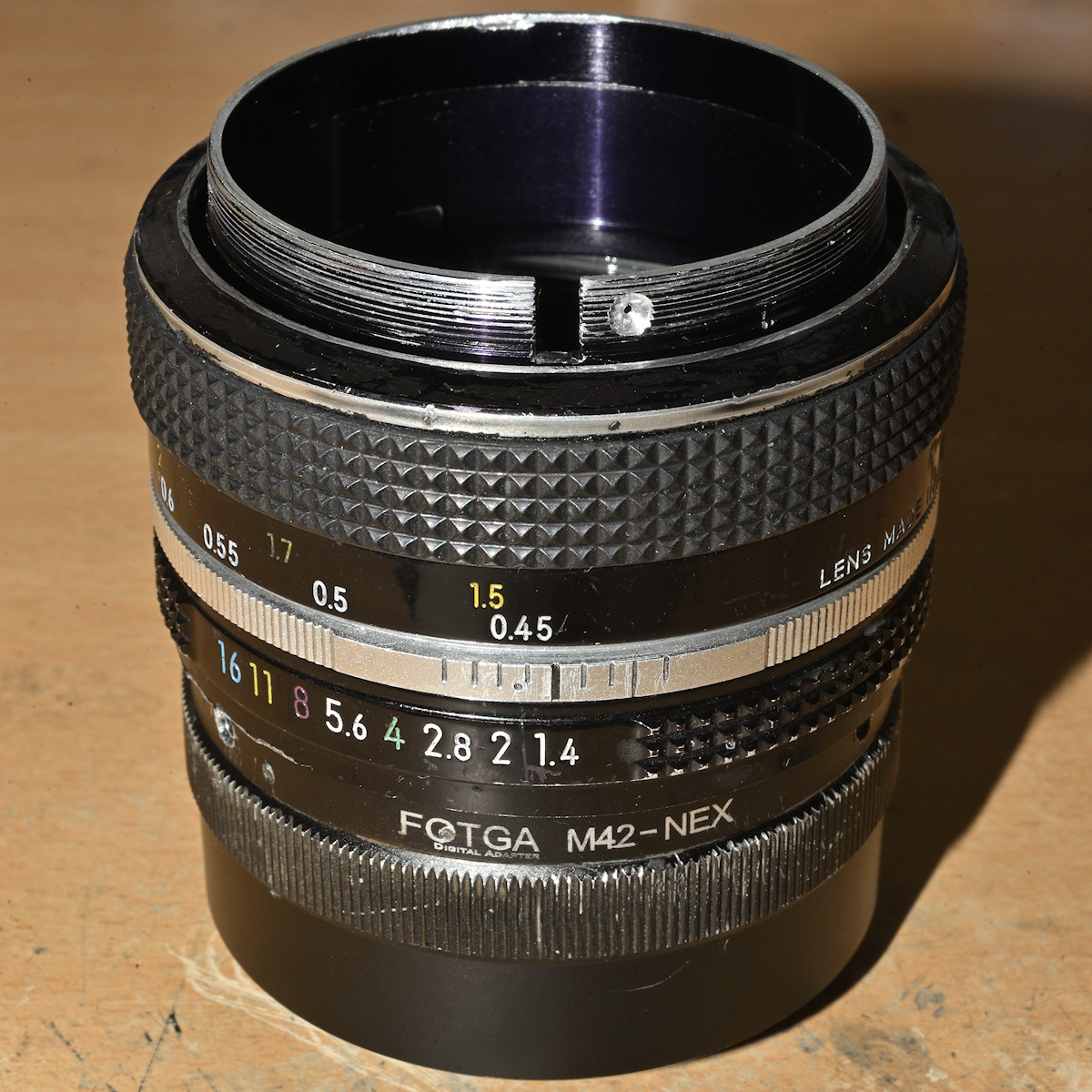

Da dieser Linsensatz zwar immer noch 50 mm Brennweite hat, der optische Mittelpunkt aber weiter hinten liegt, habe ich das Nikon F Bajonett demontiert und statt dessen einen M42 => Sony NEX Adapter angeschraubt:

Anhang 152364

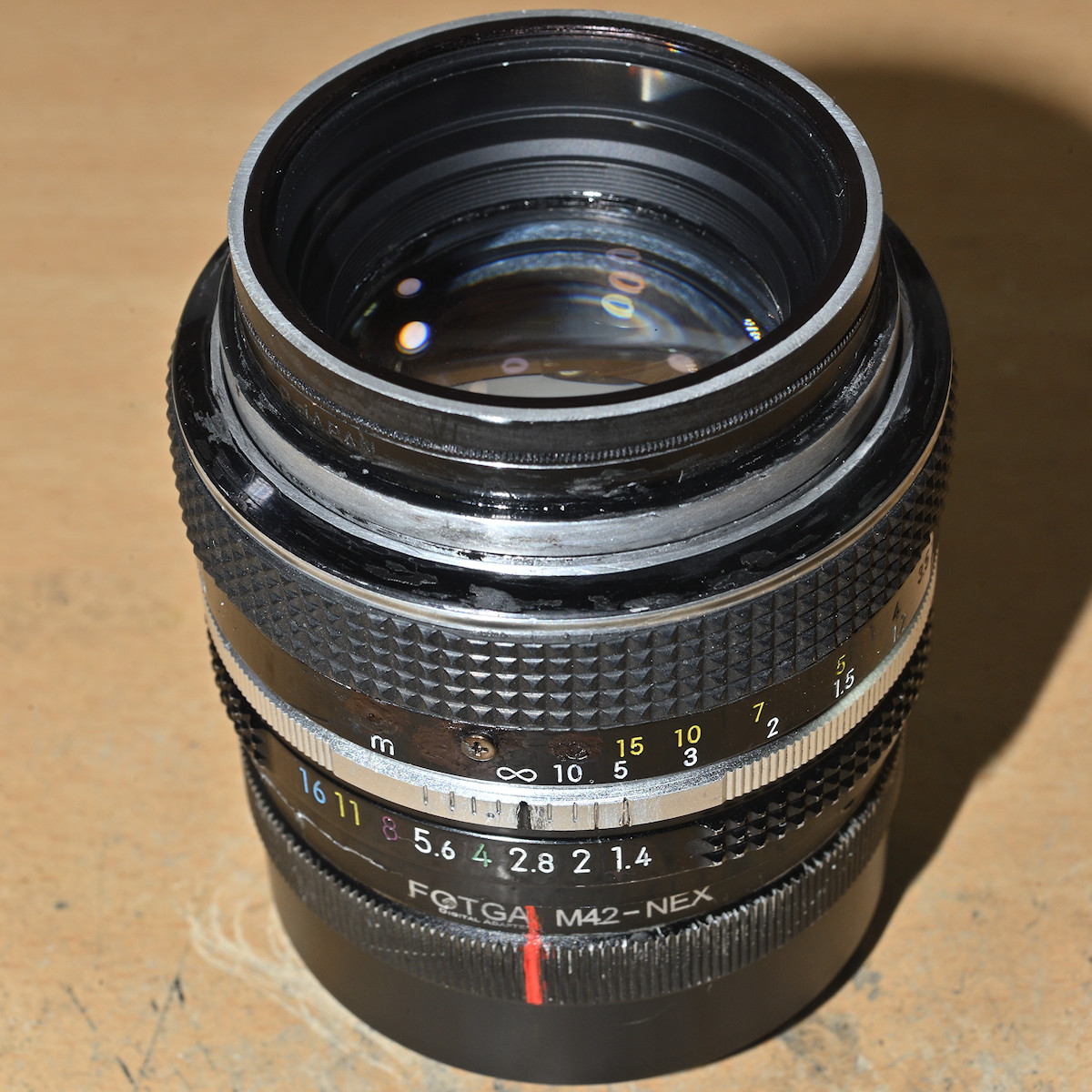

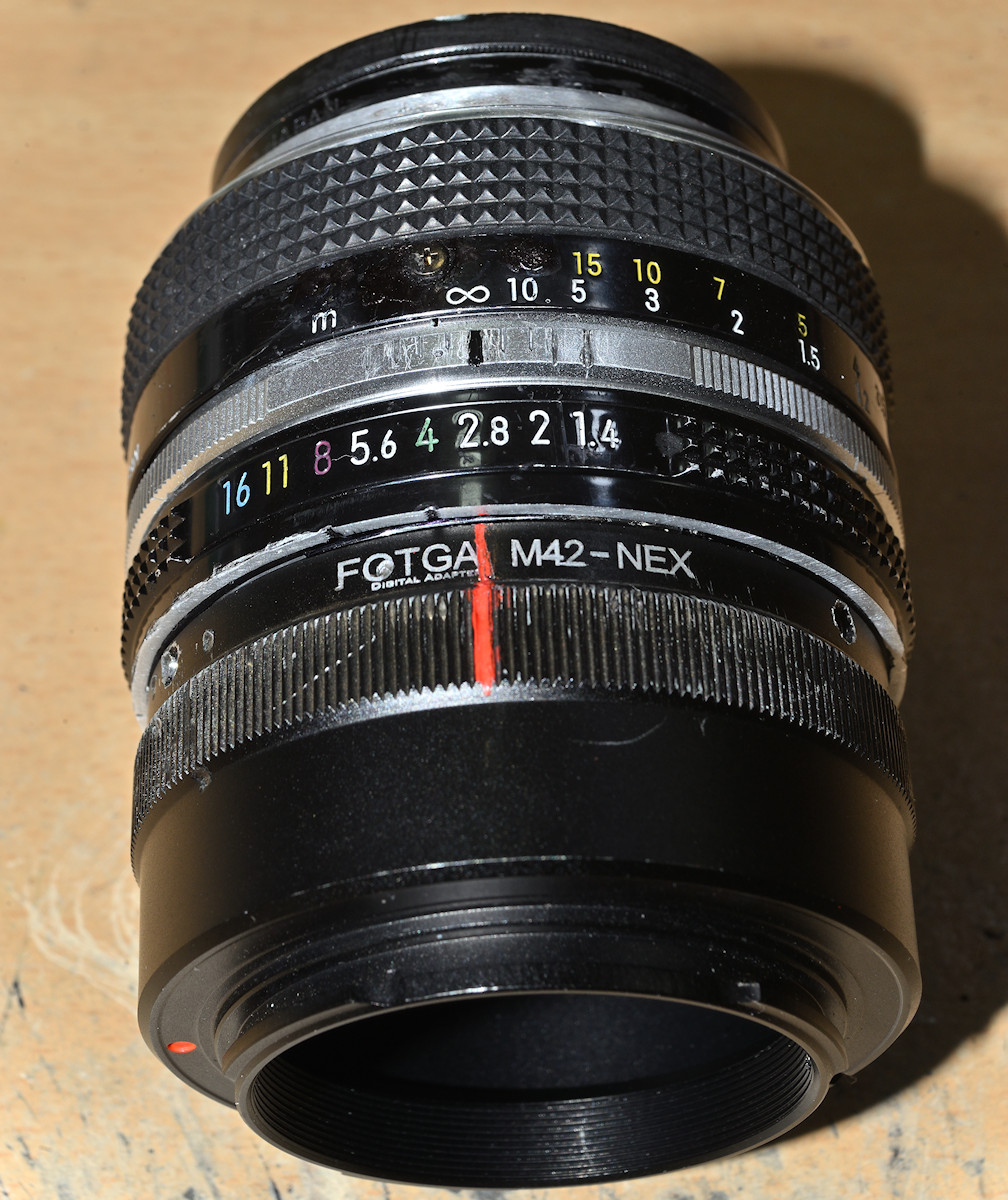

Fertig zusammengebaut sieht diese Konstruktion so aus:

Anhang 152365

Anhang 152366

Die Abbildung bei f/2.8 sieht so aus:

Anhang 152367

Zum Vergleich: Mit einem Nikon AF-S 28-70/2.8 D ED Nikkor bei 50 mm und Offenblende:

Anhang 152368

:spitze:
