Minolta MD Tele Rokkor 135/2.8 (II): 1 + 1 = 1

Heute widmete ich mich dem zweiten 135er aus meinem Konvolut defekter Objektive.

Auch bei diesem Exemplar waren die hinteren Linsenflächen massiv verschmutzt.

Leider konnte ich in diesem Fall keine zufriedenstellende Reinigung erreichen. Die optische Baueinheit behielt einen trüben Schleier, was nicht akzeptabel ist.

Auch die vordere optische Einheit ließ sich nur bedingt reinigen, eine verschmutzte Linse blieb unerreichbar.

Daher entschied ich mich, aus zwei Exemplaren mit Mängeln ein einwandfreies zu machen.

Denn das erste Tele konnte ich nur mit einer leicht abweichenden Blendenöffnung hinbekommen, was zumindest einen Schönheitsfehler darstellt,

s. „Minolta MD Tele Rokkor 135/2.8 (II): aus Totalschaden wiederhergestellt“

https://www.digicamclub.de/showthread.php?t=26591


Tele #1 erhielt von Tele #2 folgende Teile getauscht:

• Blendenregister
• komplette Blendenmechanik am Bajonettring
• ausziehbare Gegenlichtblende (ohne Kratzer)

---

Anhang 145588

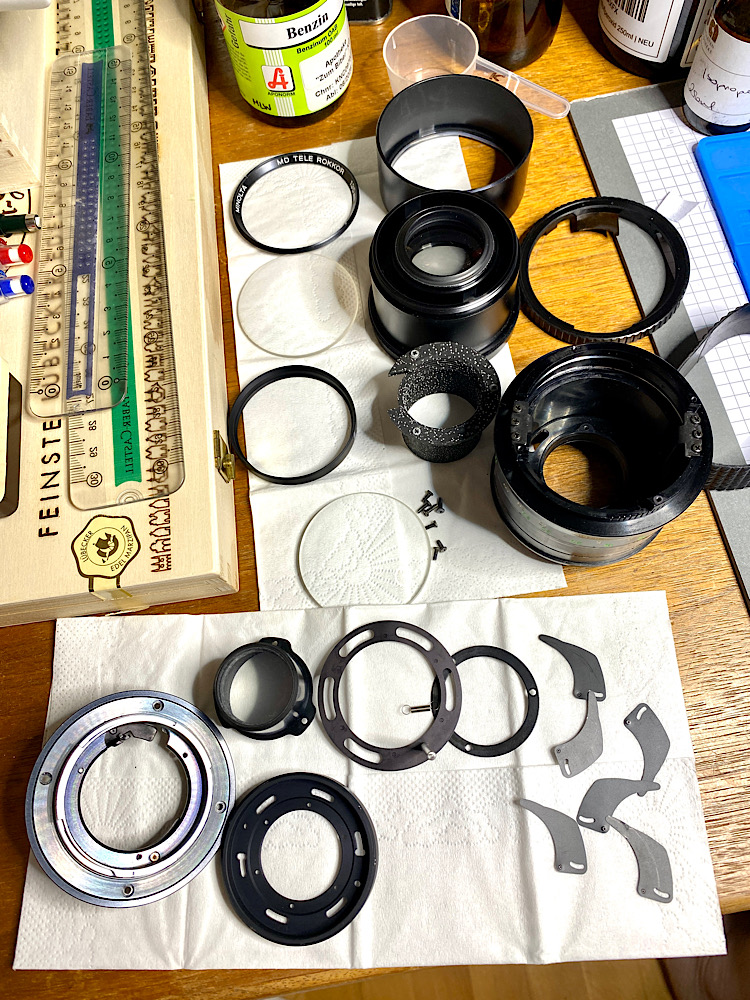

Zusammenstellung der demontierten Teile


Anhang 145589

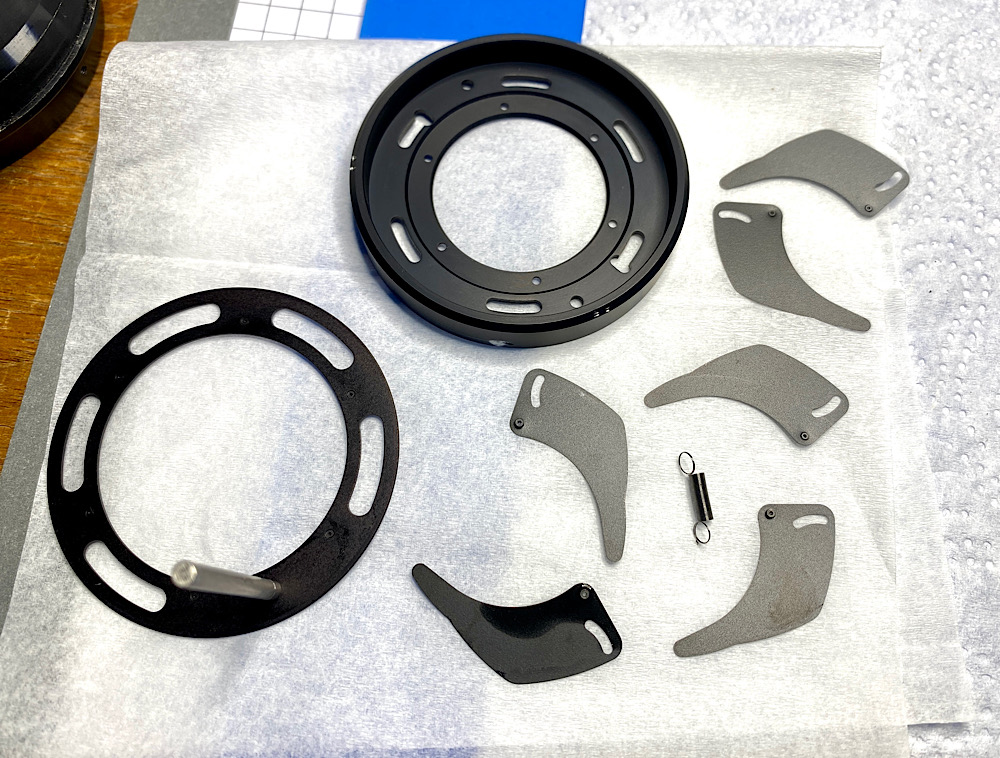

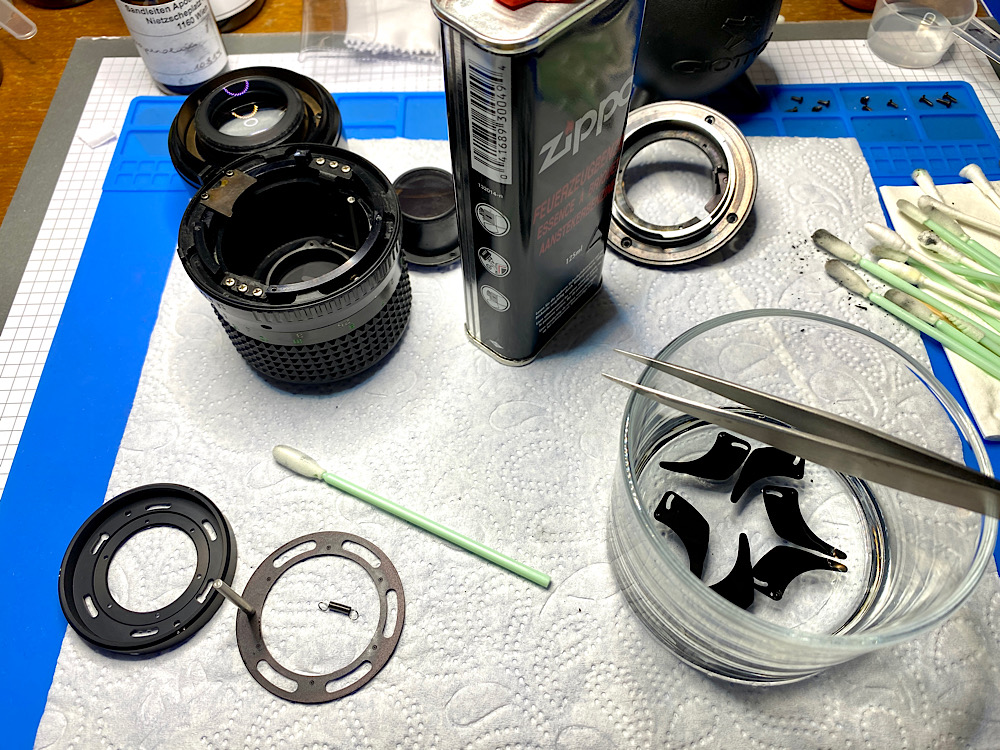

Reinigung des „neuen“ Blendenregisters mit Zippo Feuerzeugbenzin.


Anhang 145590

Alles sauber - das Benzin verdampft rasch von selbst.


Anhang 145614

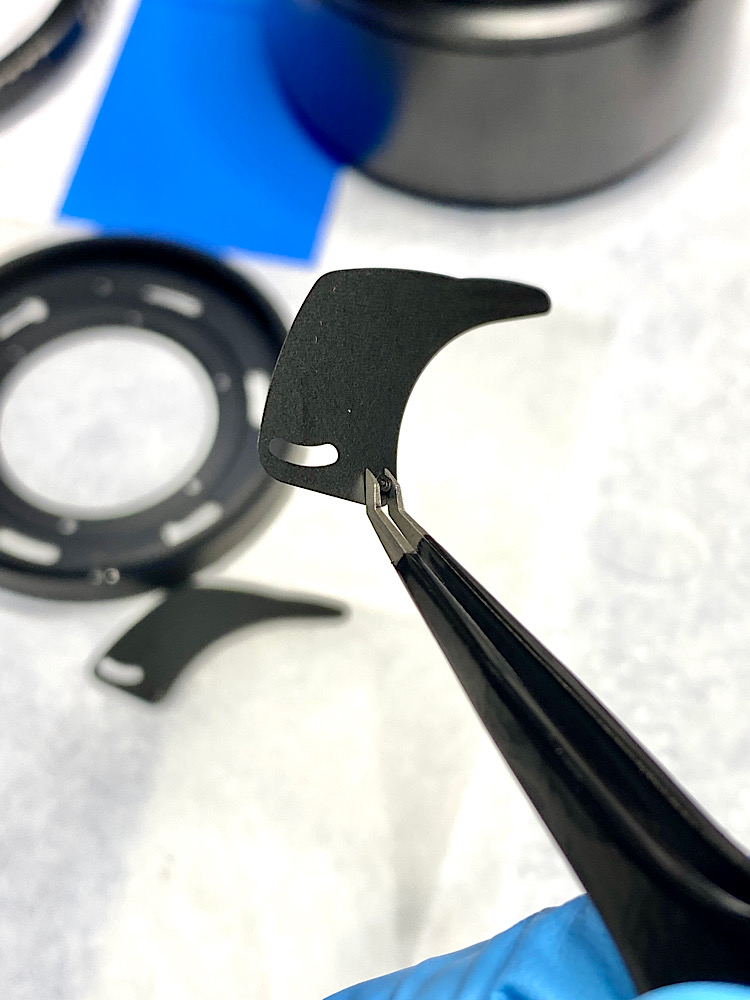

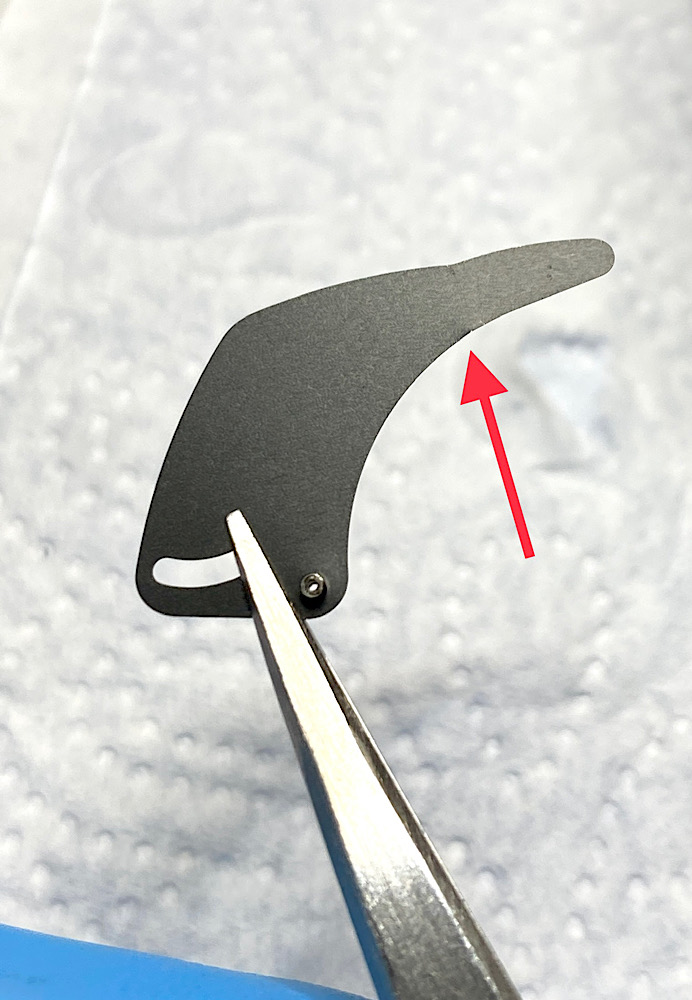

Damit wird auch diese leicht eingedellte Blendenlamelle getauscht.


Anhang 145592

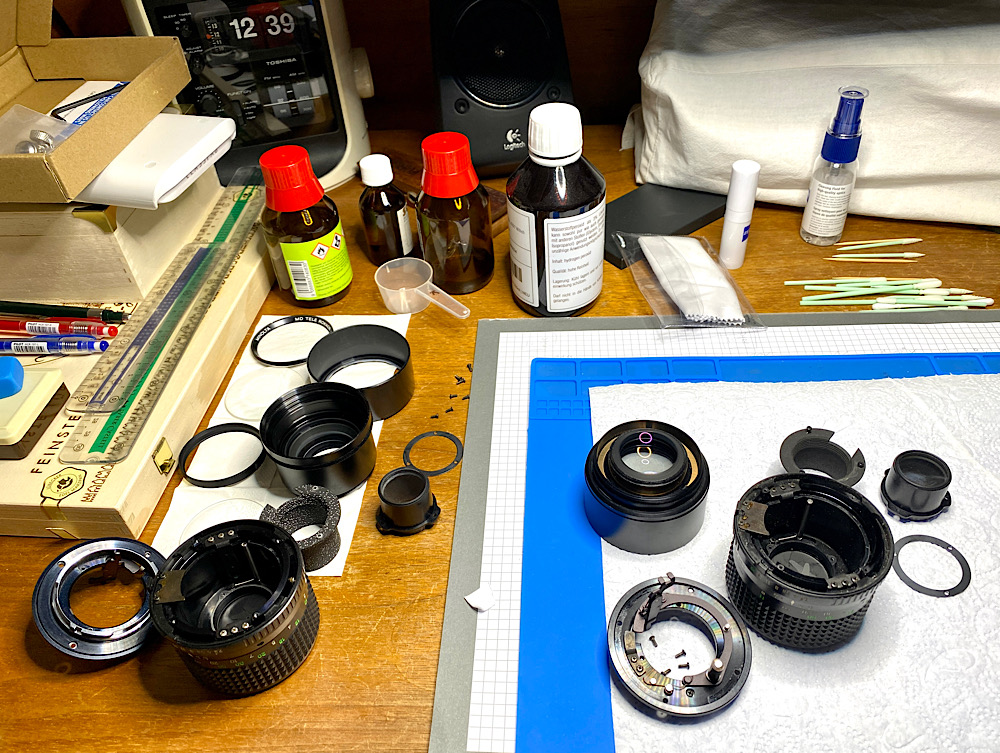

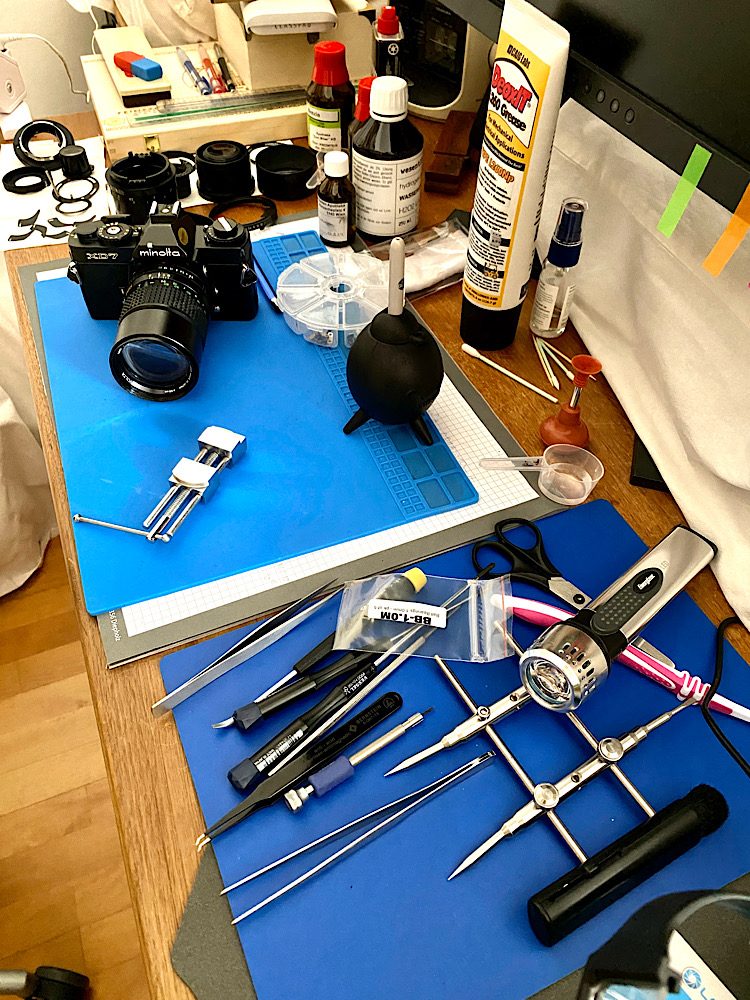

Am Schreibtisch wird es lebhaft ;-)


Anhang 145612

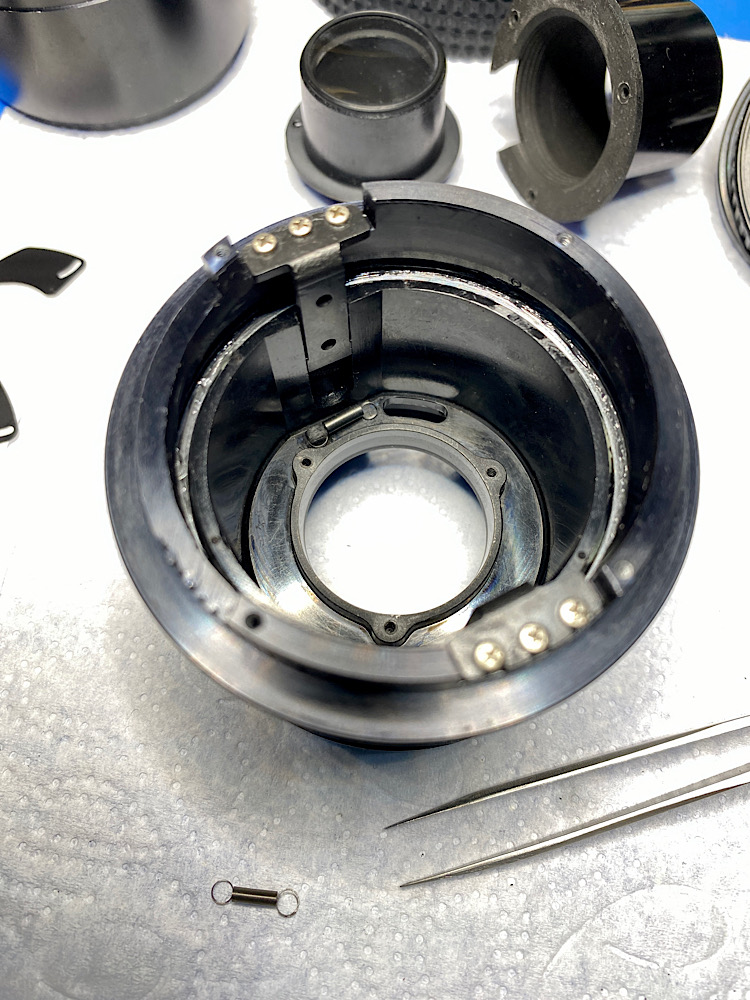

Tausch der Feder für den Blendenübertragungshebel.

Die Feder schließt die vorgewählte Blende beim Auslösen der Kamera.


Anhang 145593

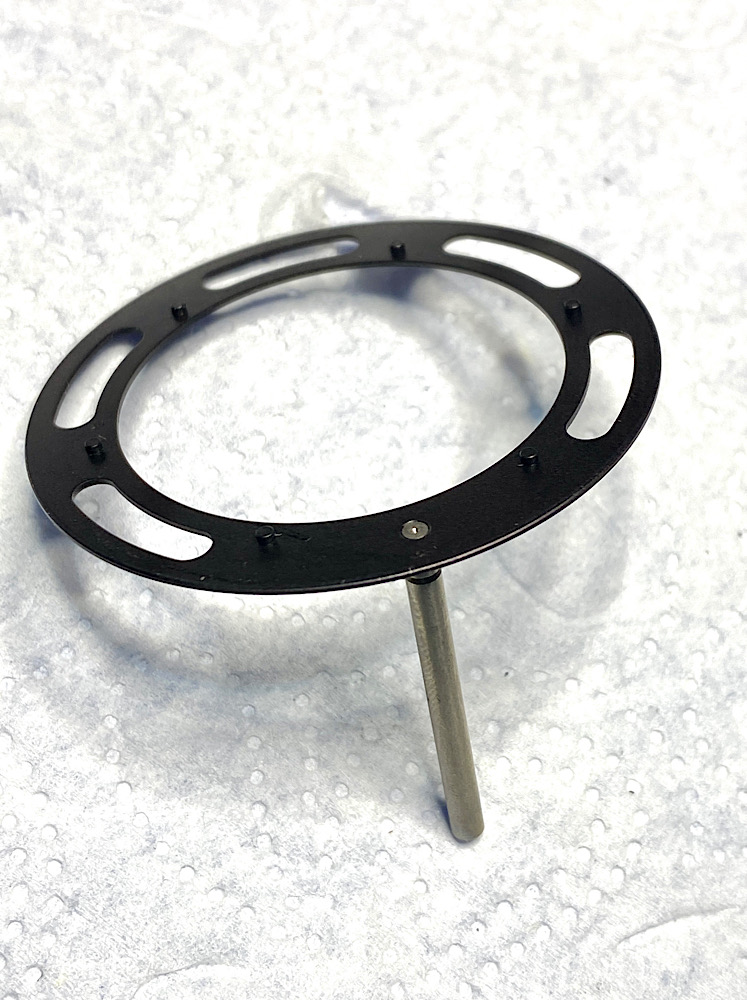

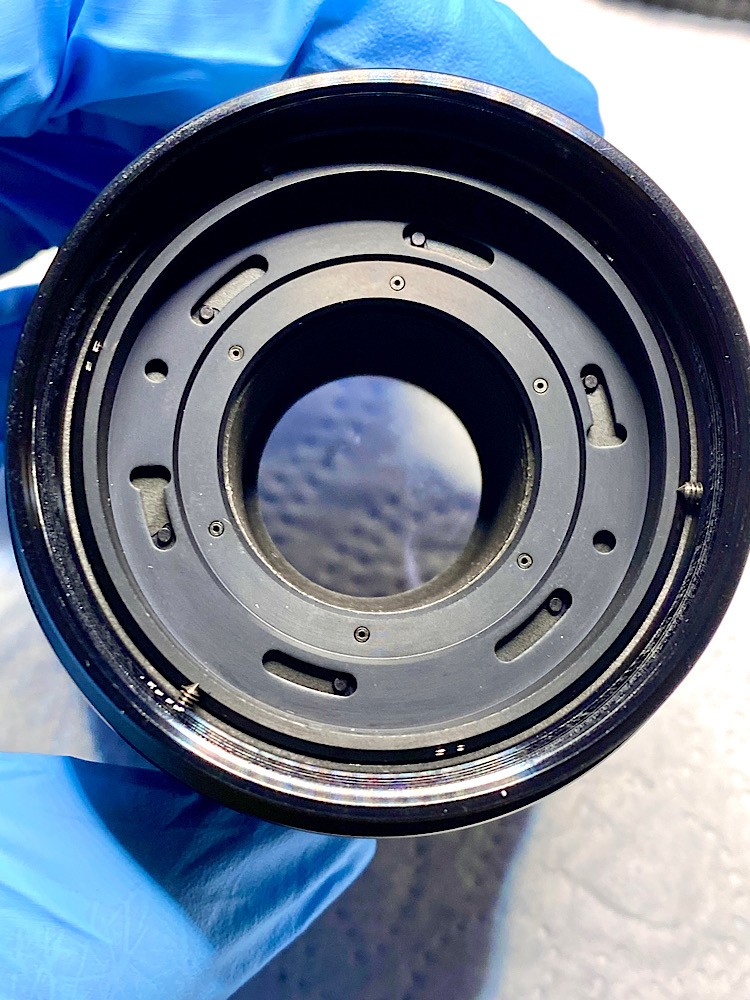

Der „neue“ Übertragungshebel, fest und gerade eingenietet in den Abdeckring des Blendenregisters wie es sein soll.


Anhang 145594

Dieser Hebel war in Tele #1 lose.

Nach dem Einlöten blieb eine minimale Schieflage, was dazu führte, dass die Blendenöffnung bei ausgezogenem Tubus (Nahdistanz) von der Blendenöffnung bei Unendlich abwich.

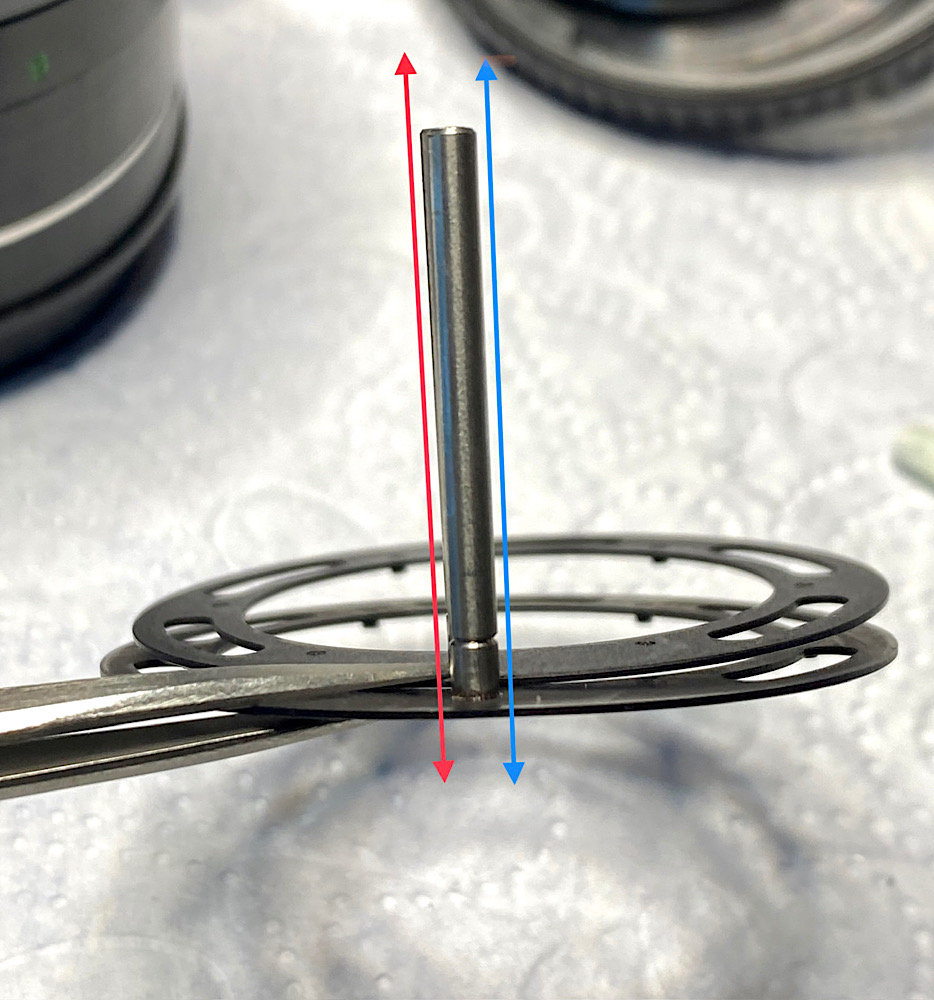

Hier beide Hebel zum Vergleich hintereinander.


Anhang 145595

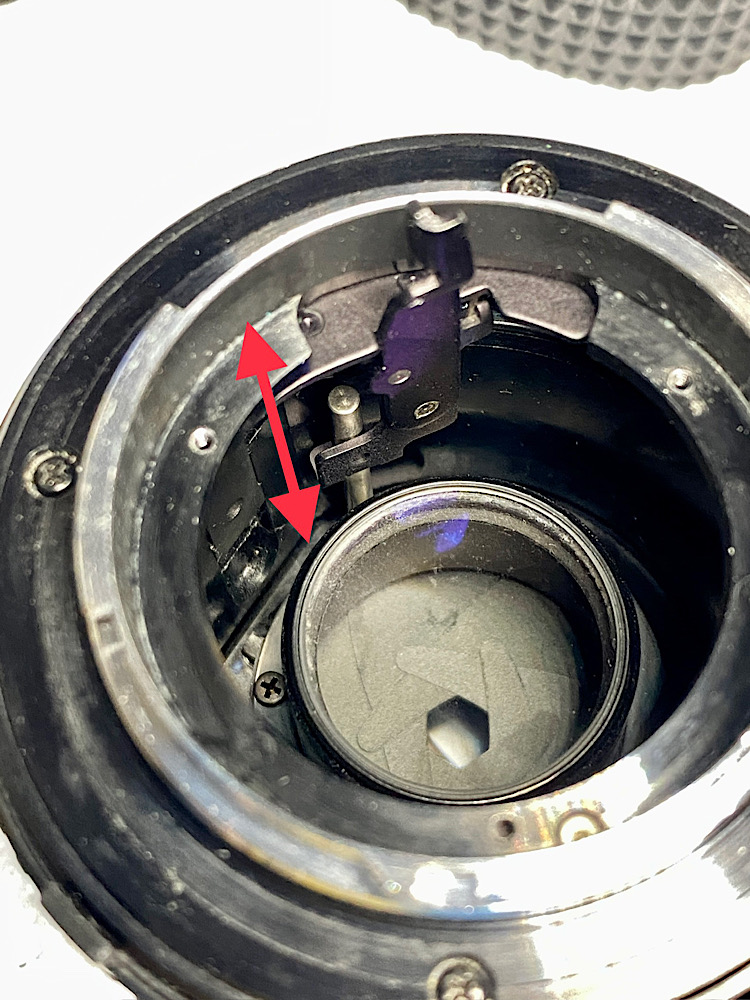

An diesem Hebel gleitet der Mitnehmer des Blendenringes vertikal beim Fokussieren.

Steht der Hebel schief, wirkt sich das auf die Blendenöffnung aus.


Anhang 145596

Anhang 145597

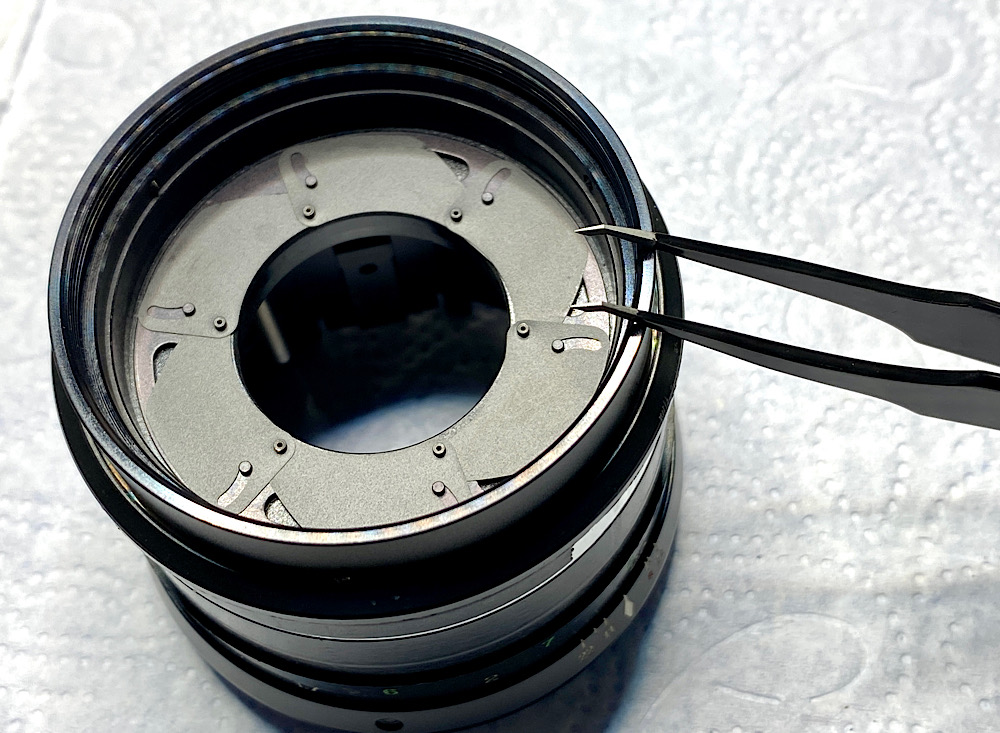

Einlegen der gereinigten Blendenlamellen


Anhang 145598

Anhang 145599

Anhang 145600

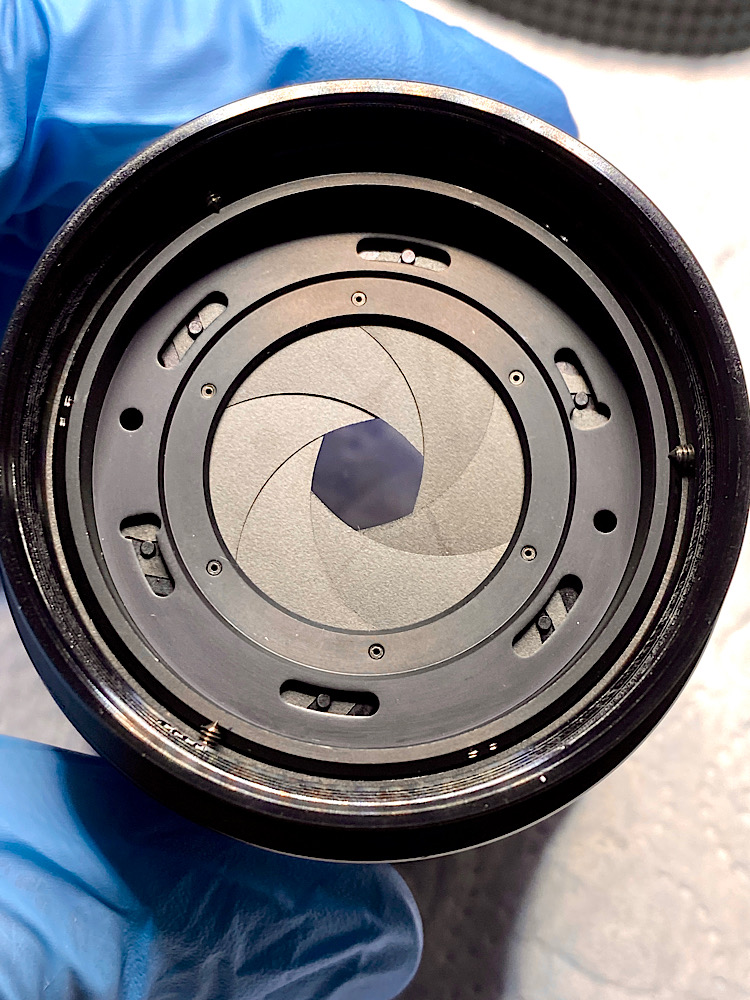

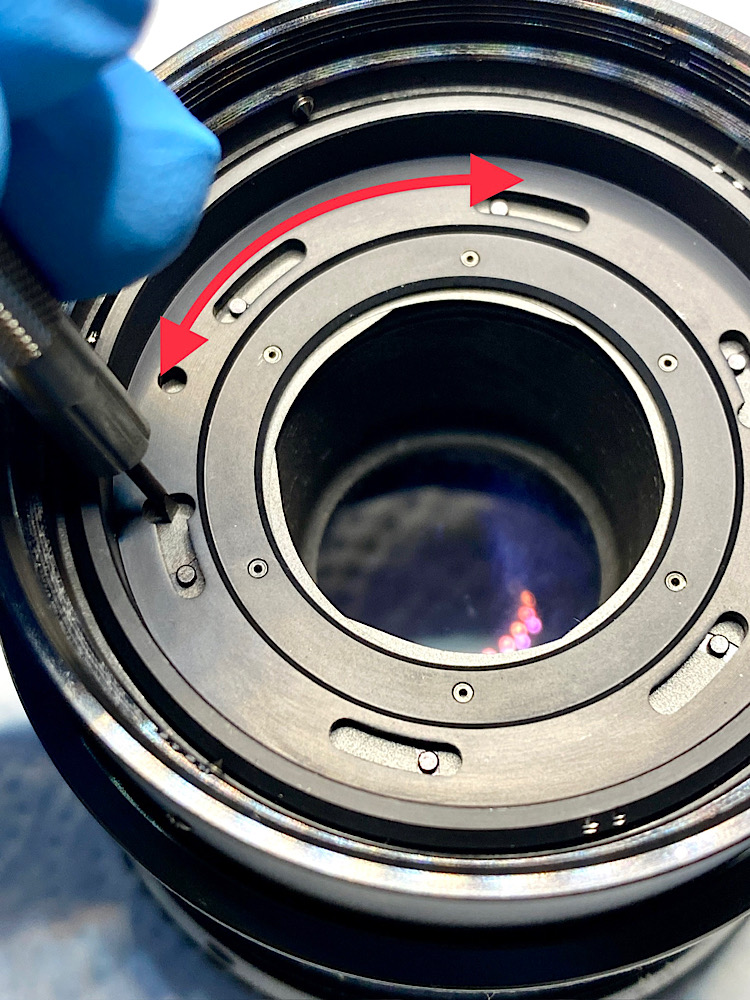

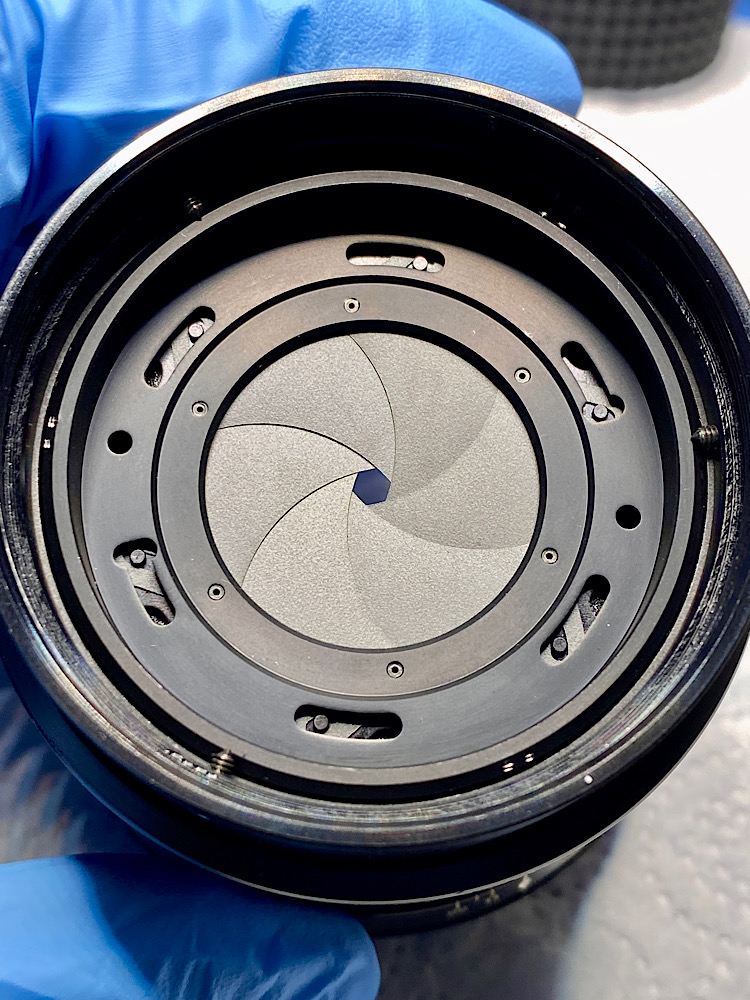

Justierung des Blendenregisters

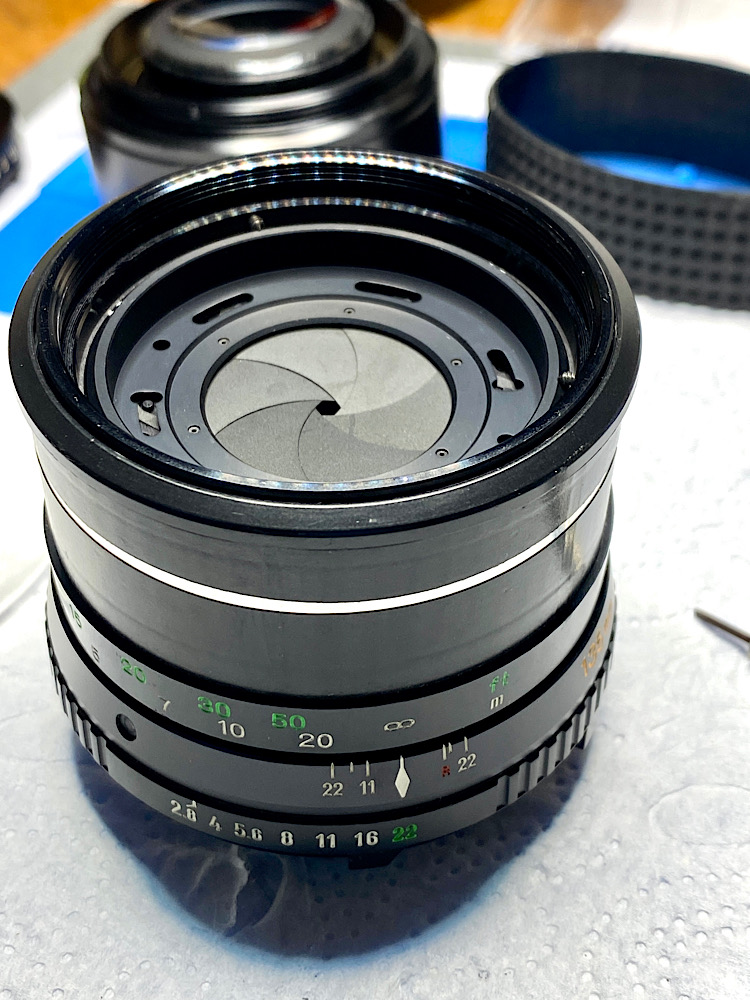

Bei maximalem Blendenwert (hier f = 2.8) müssen die Blendenlamellen gerade im Register verschwinden.

Dann bilden sich die Blendenwerte beim Drehen des Blendenringes abgestuft bis f = 22.


Anhang 145601

f = 2.8


Anhang 145602

f = 8


Anhang 145603

f = 22


Anhang 145604

Anhang 145605

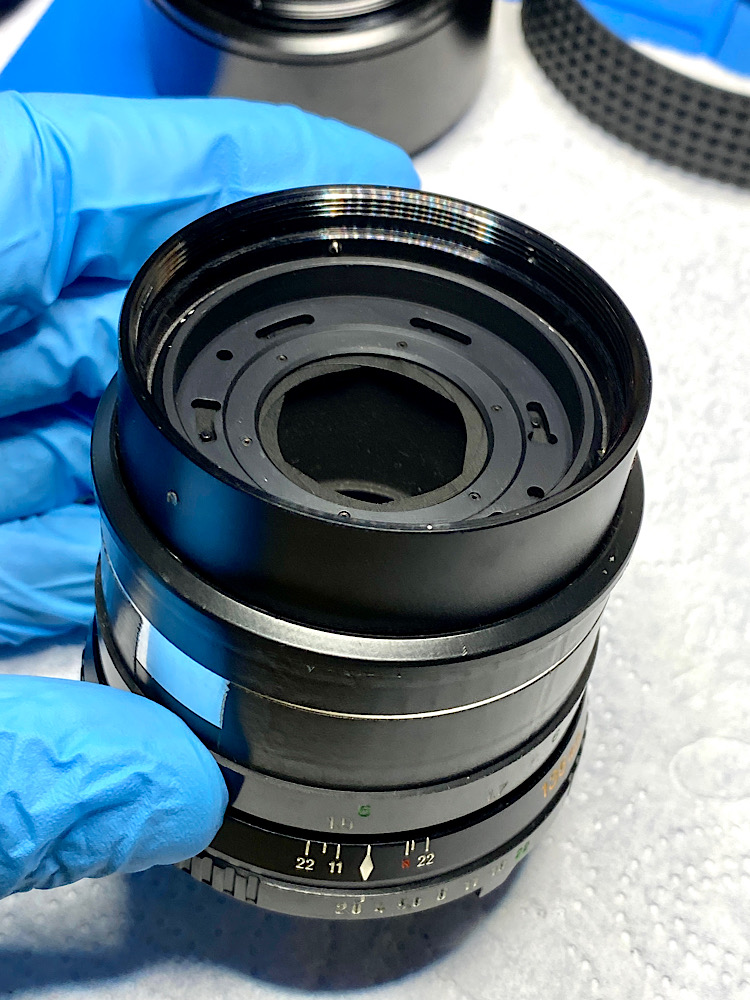

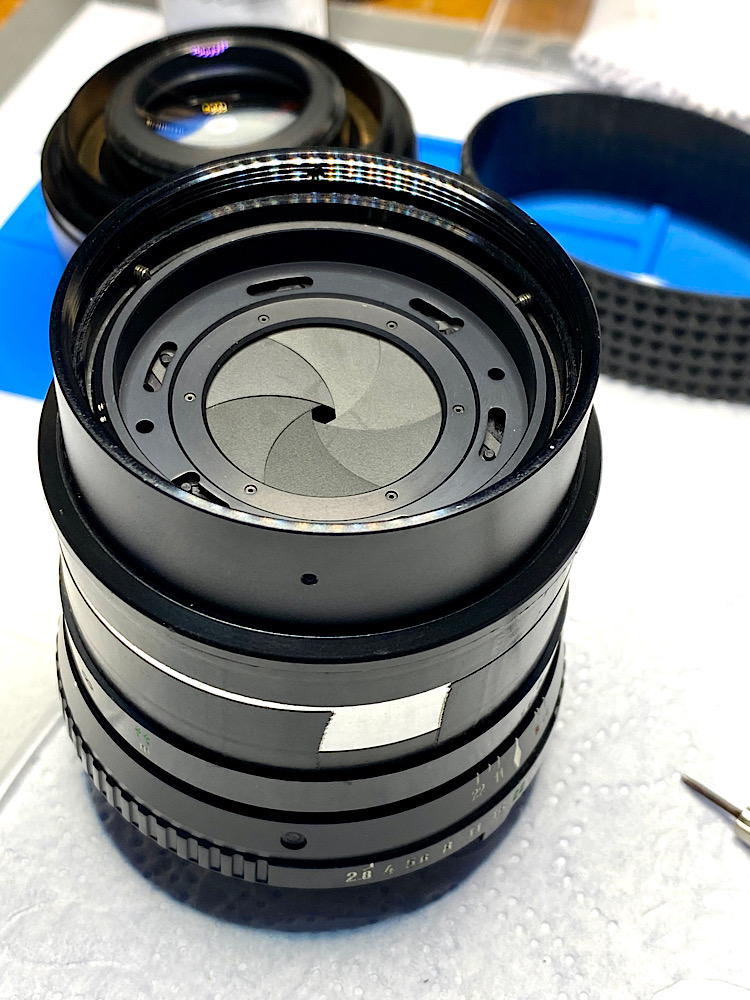

Die Blendenöffnung bleibt jetzt bei allen Entfernungseinstellungen konstant.


Anhang 145606

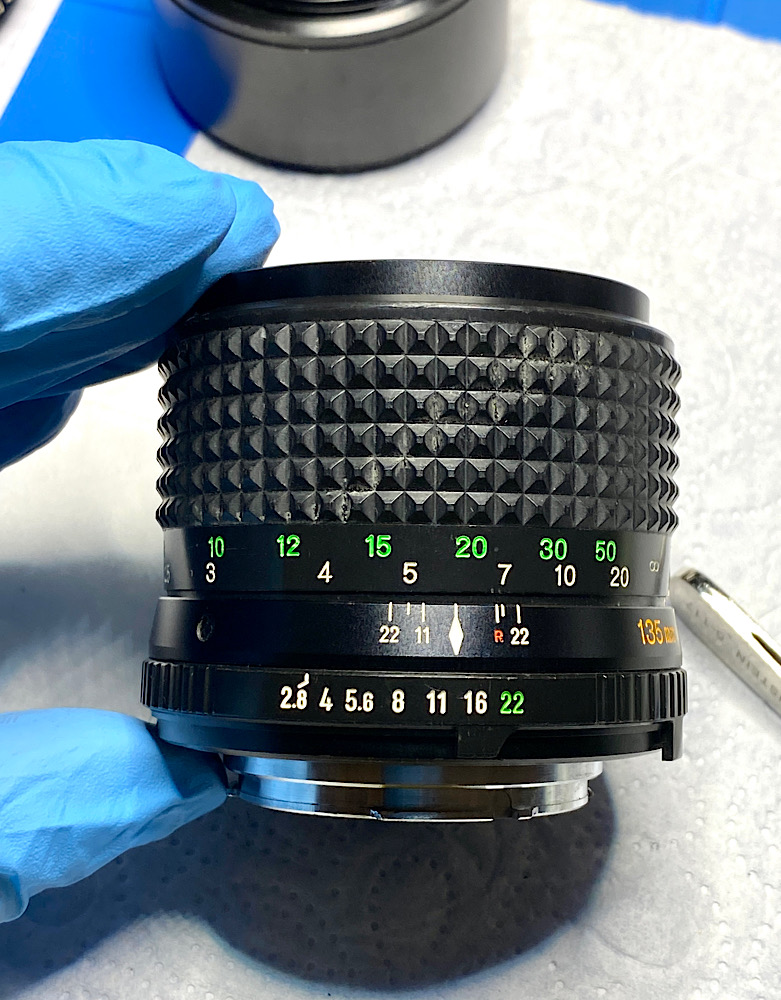

Die Gummierung des Fokusringes ist aufgezogen.


Anhang 145607

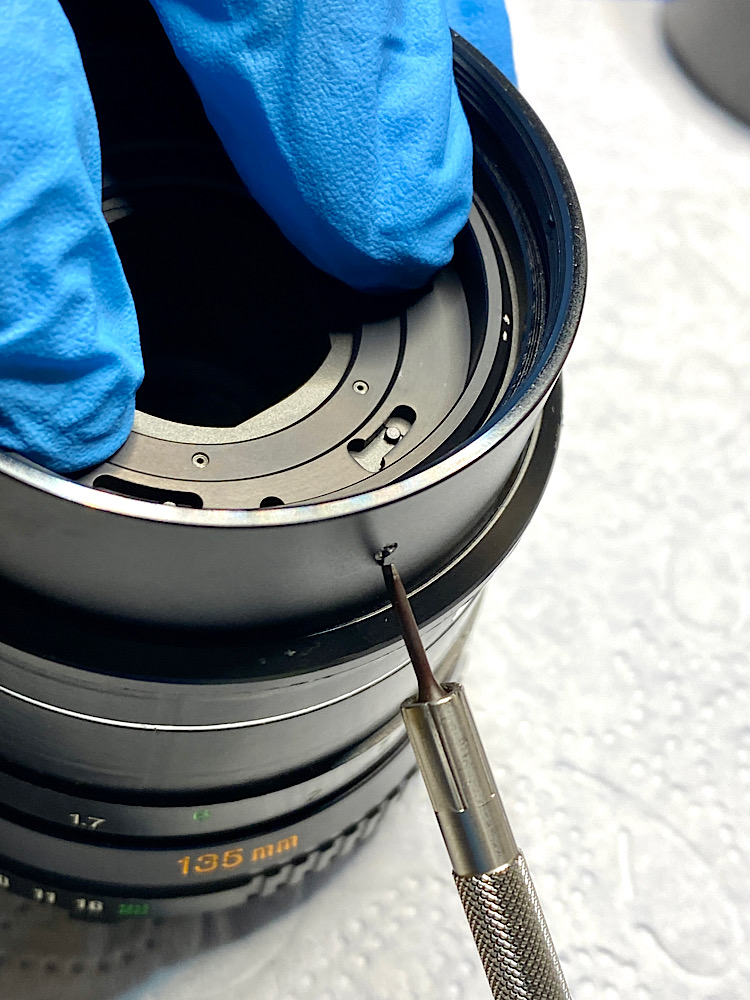

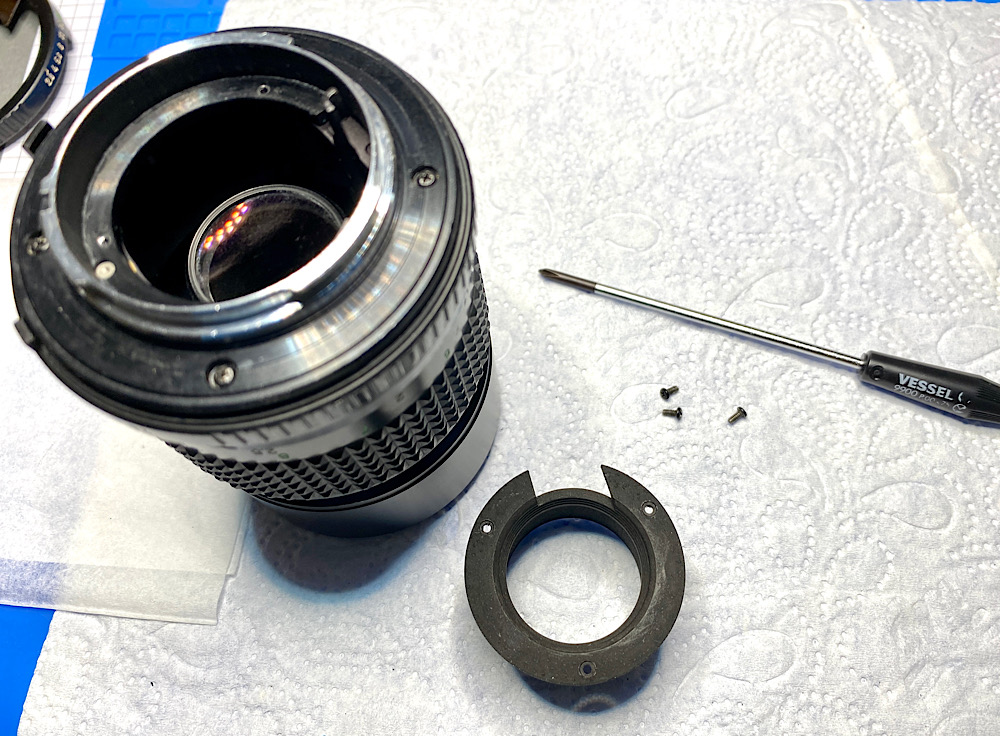

Die Einfassung der hinteren Linsen wird montiert.

Die vordere optische Baueinheit ist schon aufgeschraubt.


Anhang 145608

Auch den eingedellten Filterring konnte ich mit nochmaligem Ausbiegen verbessern.


Anhang 145609

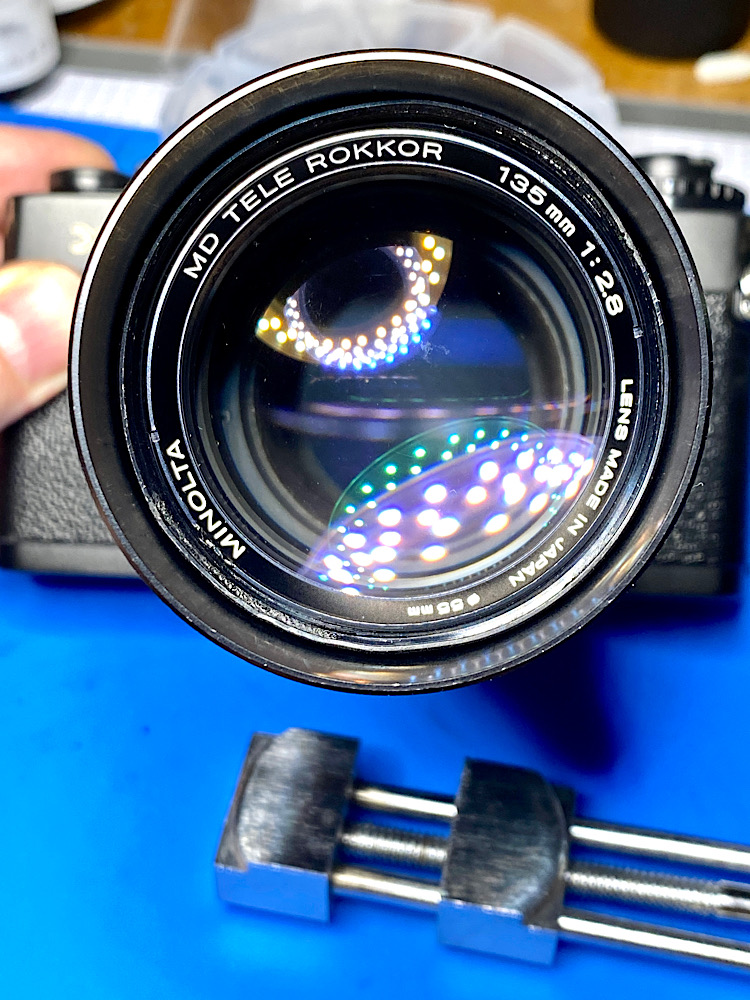

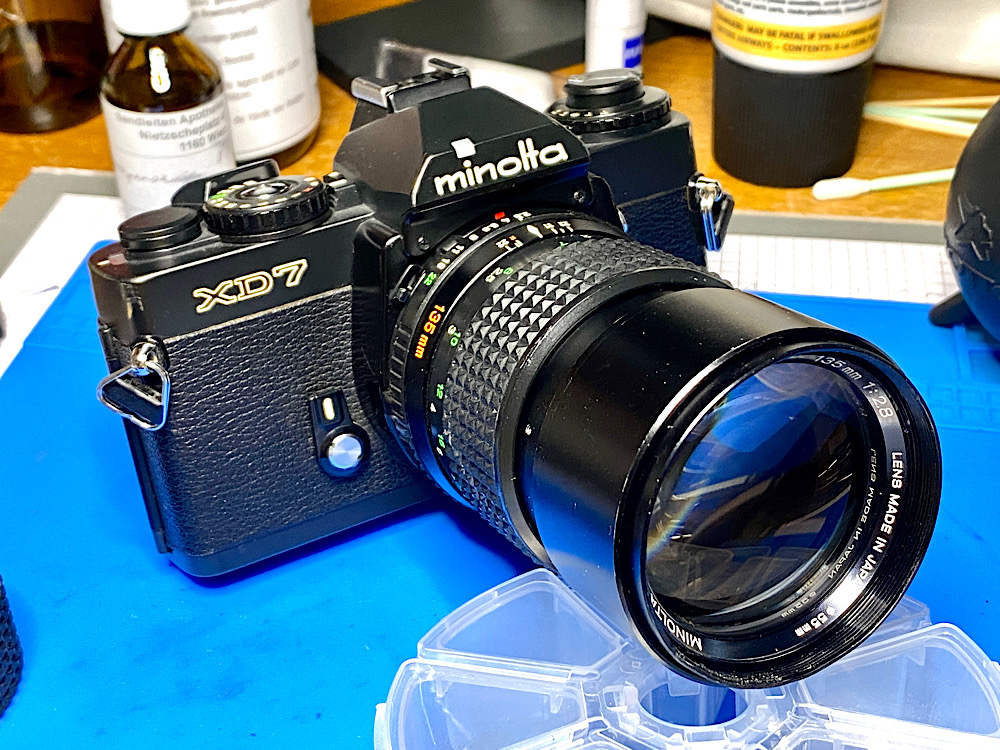

1 + 1 = 1


Anhang 145610

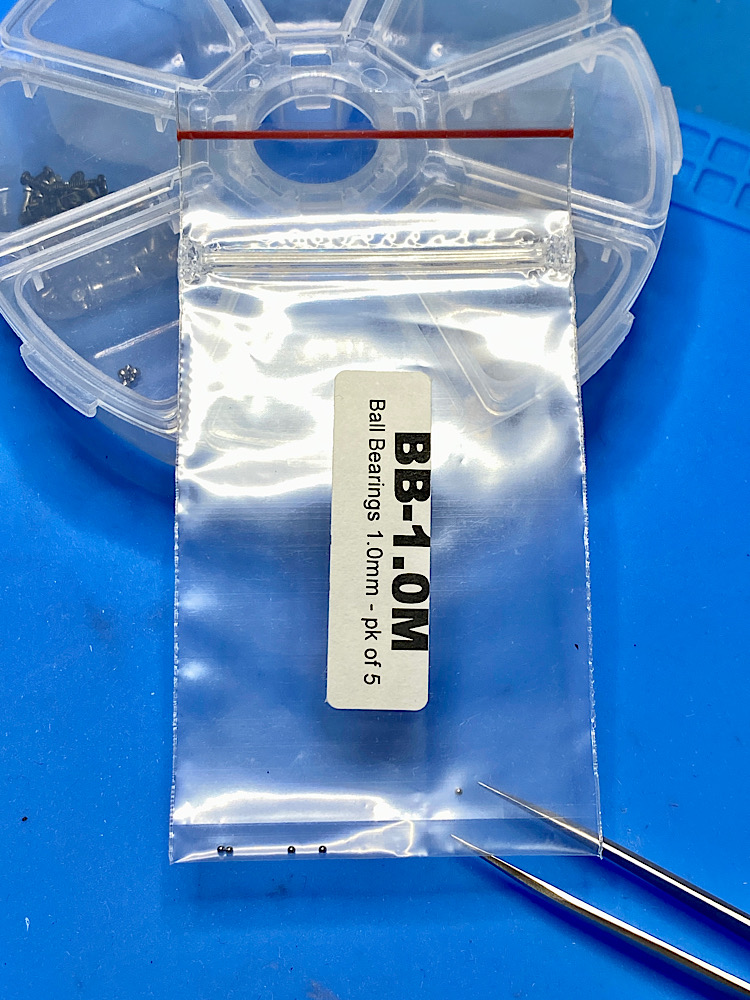

Die kleinen Stahlkugeln in der Blendenraste suche ich nicht mehr, wenn sie beim Abnehmen des Blendenringes davonfliegen. Neuer Ersatz ist vorhanden :yes:


Anhang 145611

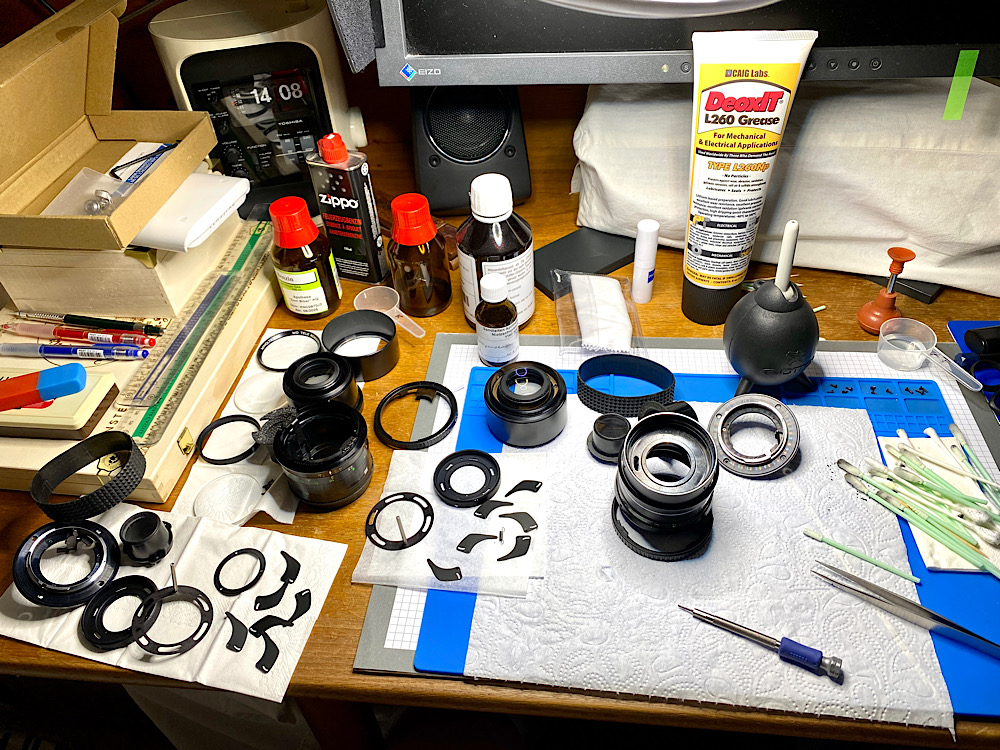

Wie immer ist die Arbeitsfläche nach Abschluss eines Projektes voll.


Anhang 145613

Es bleiben Ersatzteile.

Eigentlich wollte ich Tele #2 verbessern, weil ich mir damit den Austausch der kompletten Blendenmechanik gespart hätte.

Als ich dann die vordere optische Baueinheit von Tele #1 einschrauben wollte, stellte ich fest, dass diese nicht kompatibel ist. Das Gewinde ist, kaum erkennbar, anders angelegt. Auch befindet sich in der Baueinheit ein Zwischenring, den das andere Tele nicht hatte.

Da staunte ich nicht schlecht, beide Tele sind ansonsten aus einem Wurf - zumindest derselbe Typ.

Offenkundig eine Modifikation, die im Lauf der Herstellungszeit vorgenommen wurde.
