Hallo Leute,
ich habe mein Helios-44M auf Petzval umgebaut. Es war etwas schwierig, da sich beim Herausschrauben
des inneren Tubus der zweite Tubus mit herausgeschraubt hat. Als Werkzeug habe ich eine zurechgebogene
Büroklammer und einen kleinen Schraubendreher verwendet. Den Abstandsring habe ich 3D-gedruckt.
DanielDD
Anhang 145301
Anhang 145302
Anhang 145303
Anhang 145304
Möchtest du mehr dazu erzählen?
Ich kann mir unter dem Umbau nichts vorstellen, da ich beide Systeme nicht kenne.
Was hast du konkret gemacht?
Ein Petzval-Objektiv besteht aus zwei Linsenpaaren und das Helios-44M dagegen aus 6 Element in 4 Gruppen.
Hast Du beim Umbau 2 Linsen entfernt und durch den Abstandsring ersetzt?
Gibt es schon Bilder, die damit aufgenommen wurden?
Hallo,
ich habe bei dem Helios-44M die vordere Linse umgedreht. Das ist bei den Helios-44
Objektiven eine weit verbreitete Modifikation, die als Petzval bezeichnet wird. Im Netz
gibt es viele Bespielaufnahmen und auch Anleitungen.
Ich habe mich an die Anleitung hier
https://www.youtube.com/watch?v=fykfjqvwStg

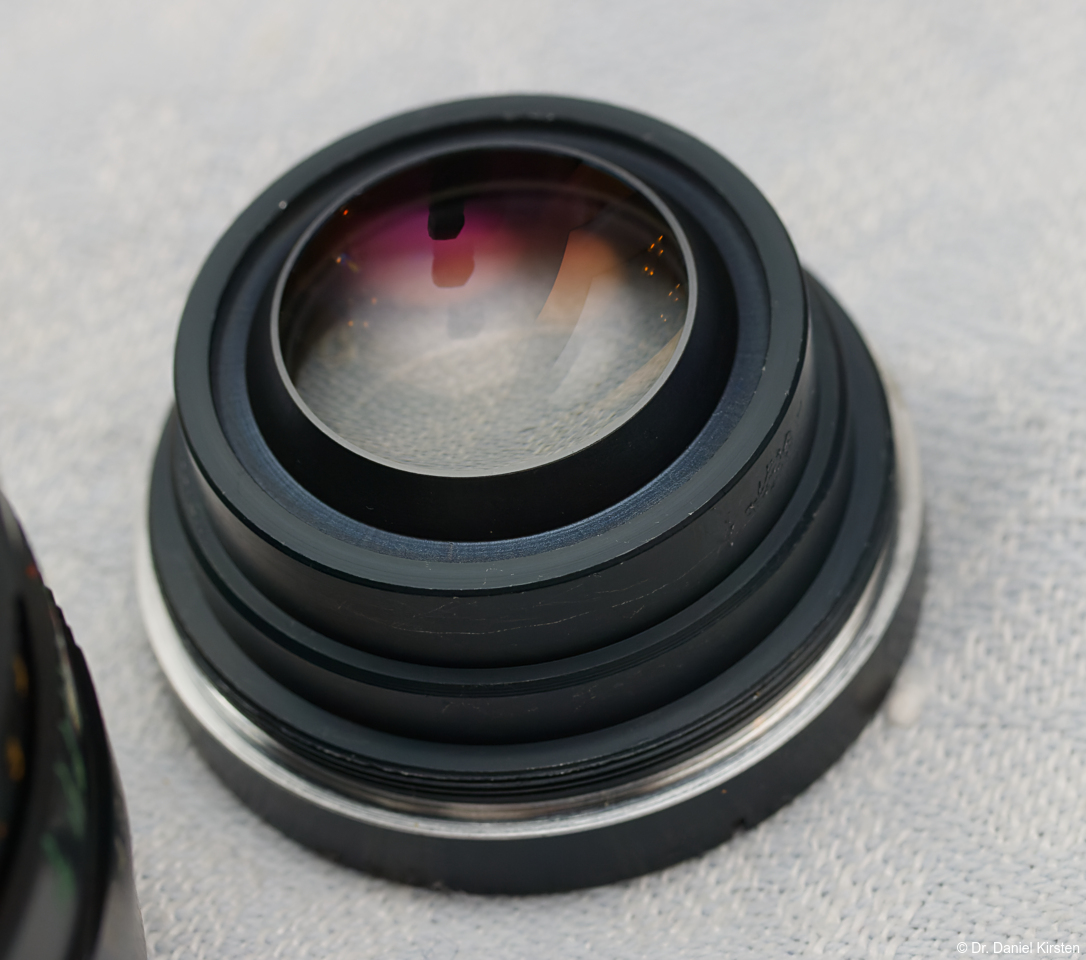

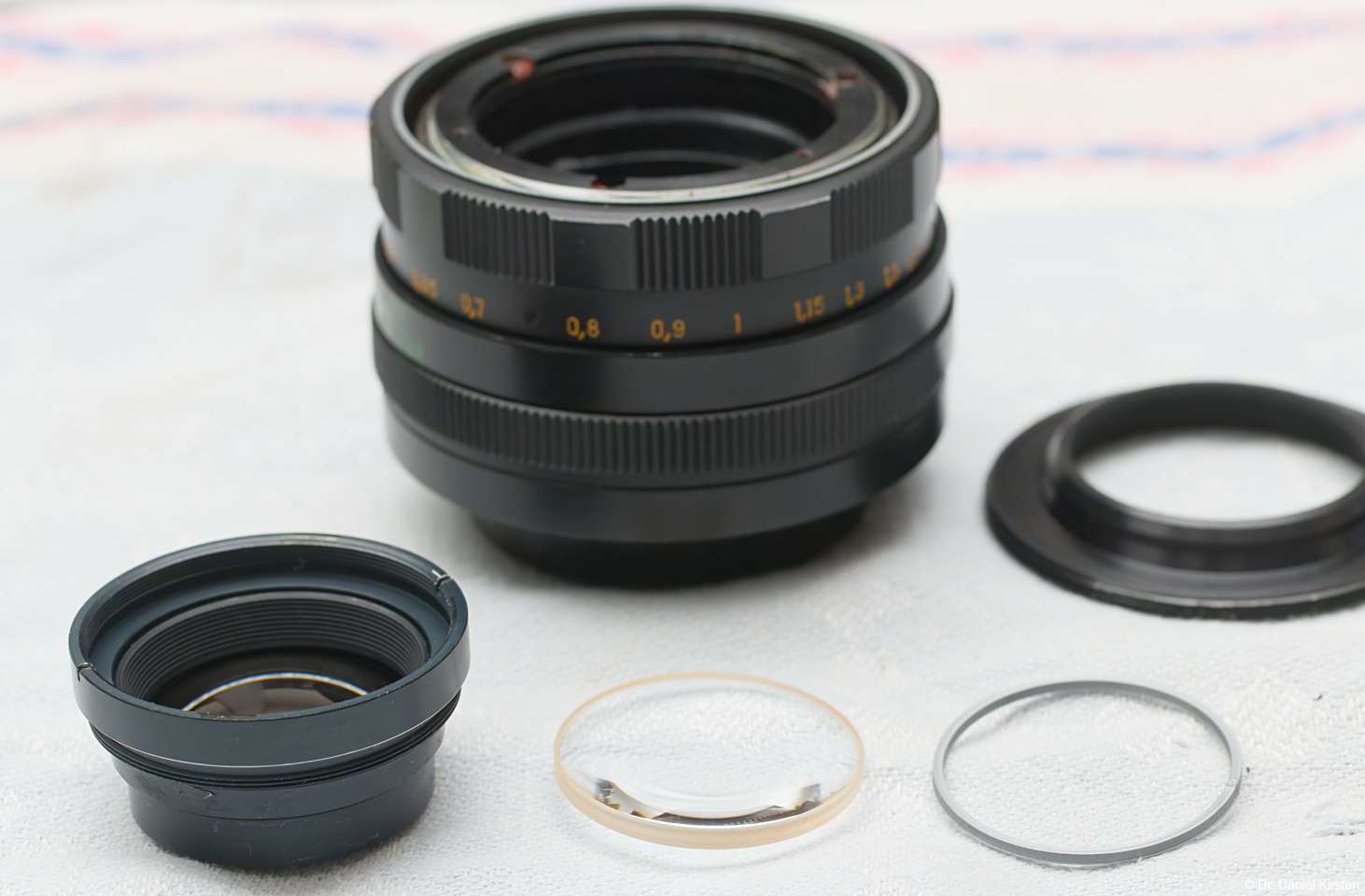

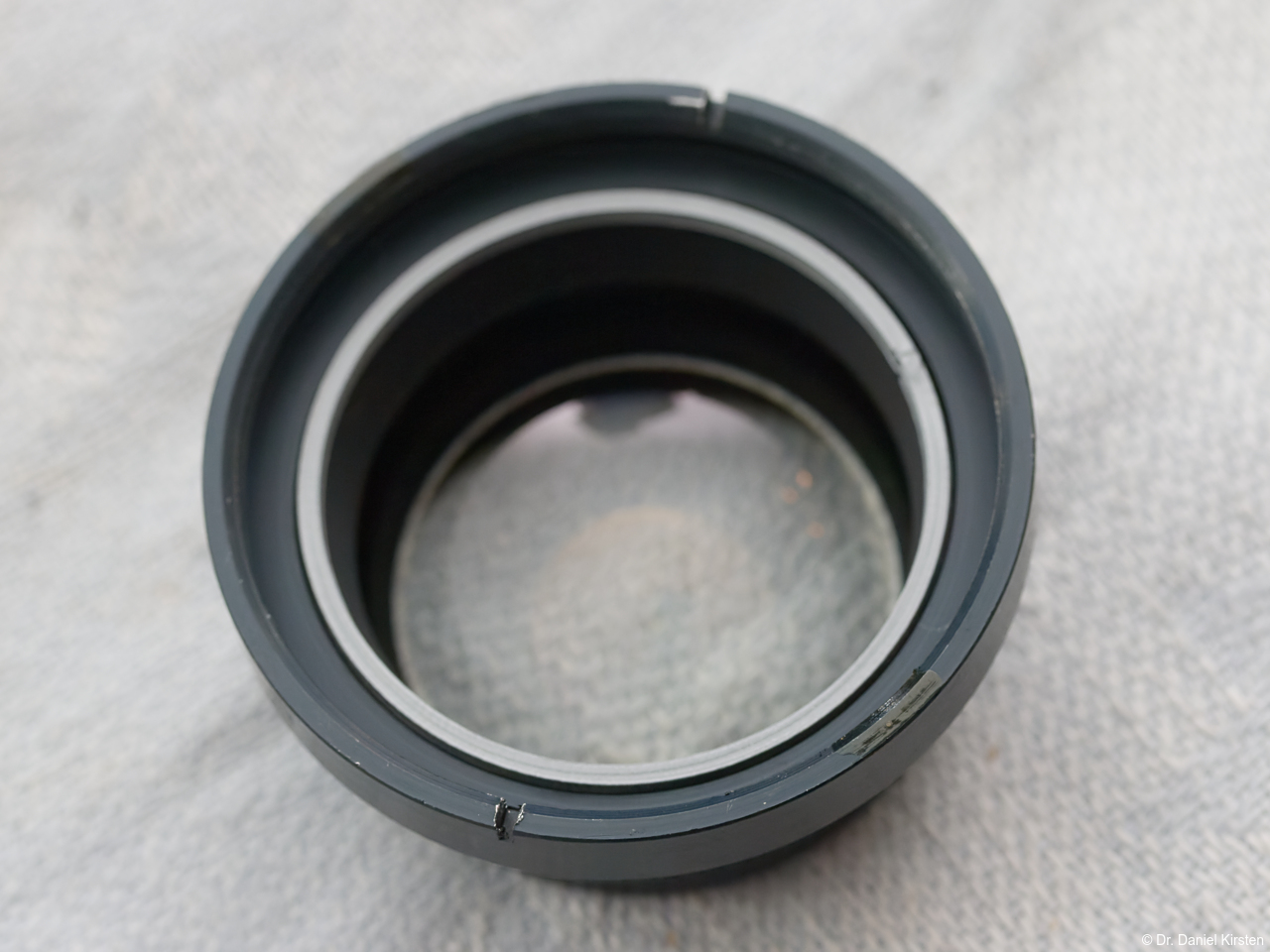

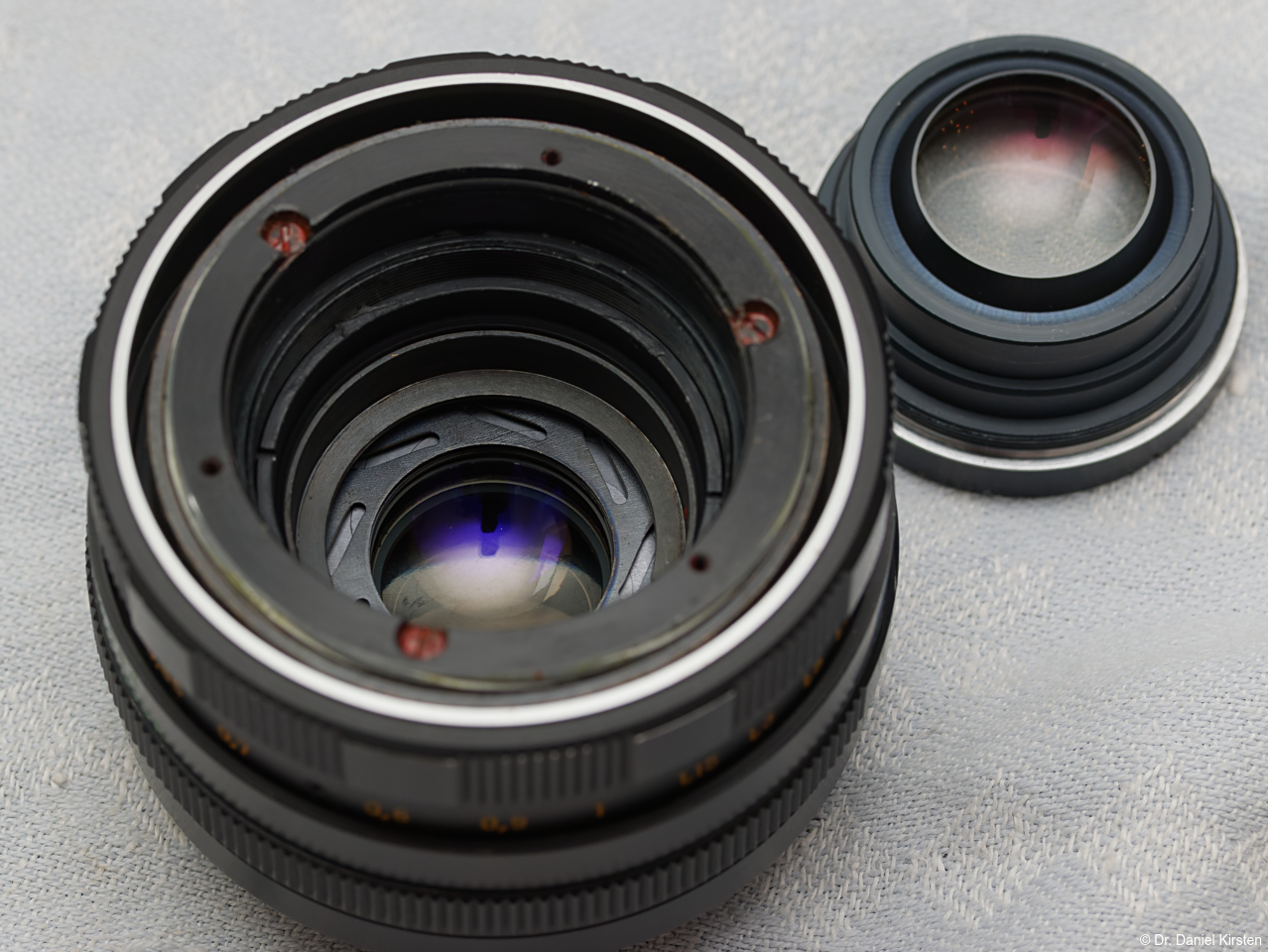

gehalten. Bei dem Versuch, den inneren Ring herauszuschrauben, löste sich jedoch eine
größere Baugruppe. Daher musste ich das Objektiv weiter auseinanderbauen und konnte
dadurch einige Aufnahmen vom Innenleben machen. Ich musste
drei Schrauben (sichtbar bei 1:45) lösen und eine Abdeckung entfernen, dann konnte
ich die Baugruppe herausnehmen und den inneren Ring herausschrauben.
Wenn man die vordere Linse umgedreht einlegt, dann berühren sich die beiden vorderen
Linsen, das ist im Video ab 4:12 zu sehen. Daher habe ich vor der vorderen Linse den
Distanzring von hier
https://cults3d.com/de/modell-3d/gad...val-mod-washer
eingelegt.
In den nächsten Tagen gibt es Bilder zu sehen.
DanielDD
Alles mit f/2.0
Vollformat:
Anhang 145358
Vollformat mit Zwischenring:
Anhang 145359
APS-C:
Anhang 145360
APS-C:
Anhang 145361
APS-C: Das Objektiv war auch ohne Petzval-Modifikation empfindlich bei Gegenlicht.
Anhang 145362
Das ist kein Petzval, weder von der Konstruktion noch von den Ergebnissen her.Zitat:
Zitat von DanielDD
Konstruktiv ist ein Petzval immer ein Vierlinser. Hat das Objektiv mehr als vier Linsen, ist es kein Petzval.
Die erzielten Ergebnisse sind unähnlich. Das Petzval ist in der Mitte sehr scharf und hat dort nicht dieses extreme Koma, was dein Helios produziert. Die Unschärfe am Rand des Petzvals entsteht durch eine extreme Bildfeldwölbung, während das modifizierte Helios da einfach nur unscharf ist. Der Bildeindruck ist entsprechend auch deutlich anders.
Das ändert natürlich nichts daran, dass auch die Bilder mit dem modifiziertem Helios ihren Reiz haben können und das Objektiv künstlerisch eingesetzt werden kann.
