Minolta MD Tele Rokkor 200/4 (II): Linsen gereinigt, Schwergängigkeit behoben

Aus einem Konvolut defekter Objektive, das ich unlängst erworben hatte, widmete ich mich heute diesem schönen 200er.

Anhang 145213


In der hinteren optischen Baueinheit gab es üblen Belag und der Fokusring ließ sich nur mit sanfter Gewalt das letzte Stück bis Unendlich drehen.


Ich begann mit dem Linsenproblem

Denn so sich der Belag nicht entfernen lässt, ist weniger Arbeit investiert, als in die Helicoide, die immer anspruchsvoll sind, wenn es um Problembehebung geht.


Anhang 145214

Anhang 145215

Anhang 145216

Anhang 145217

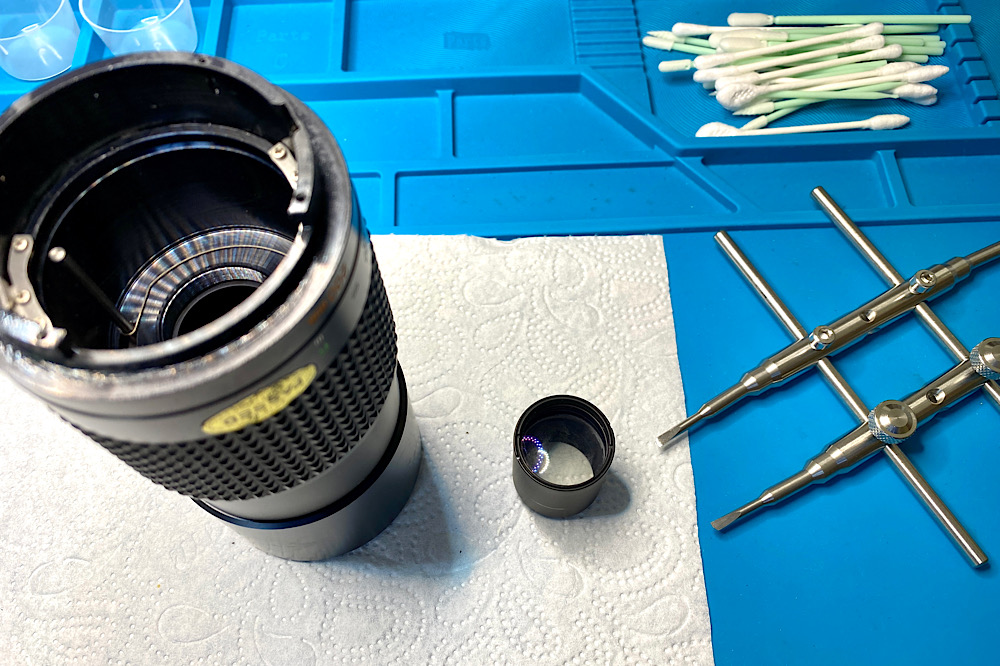

Demontage, Verölung ist zu sehen.


Anhang 145218

Anhang 145219

Anhang 145220

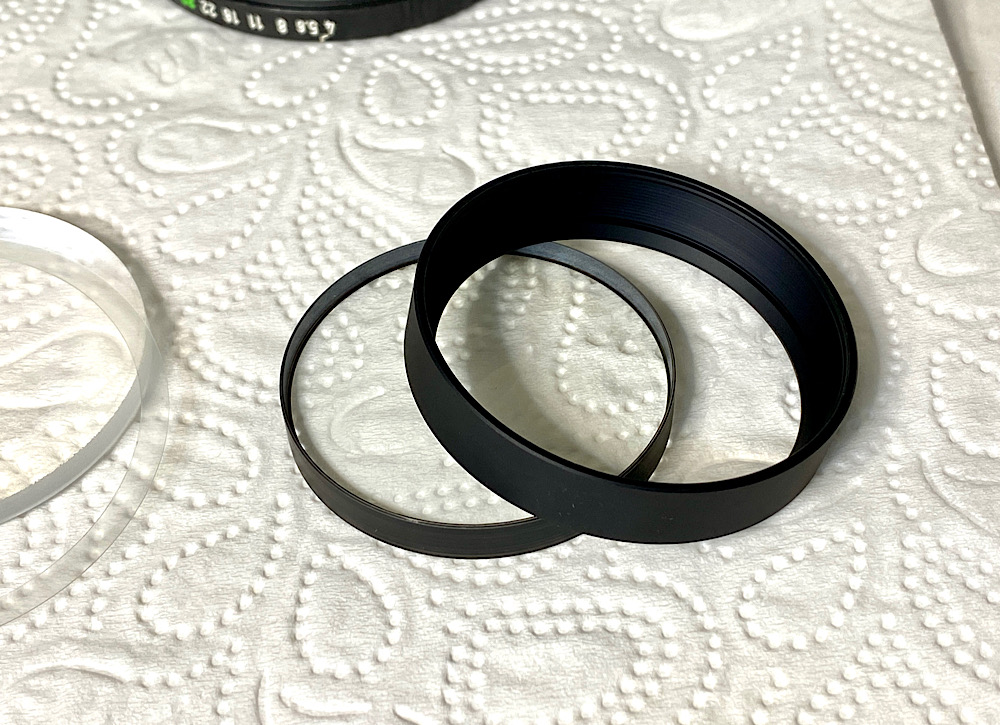

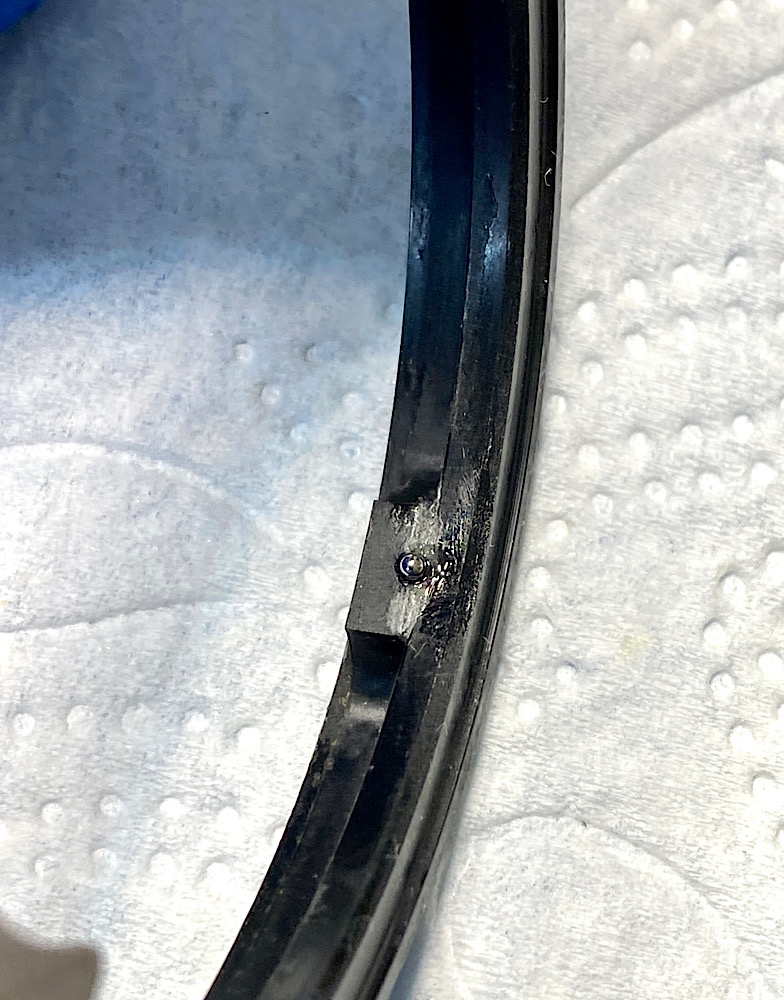

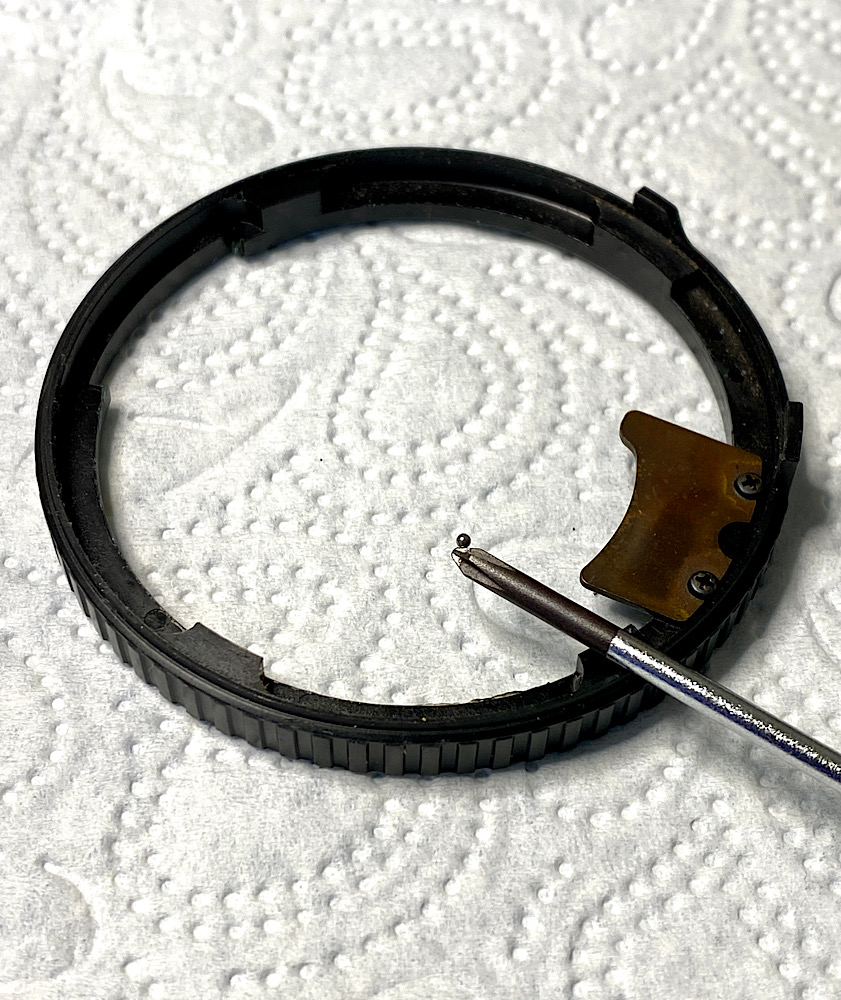

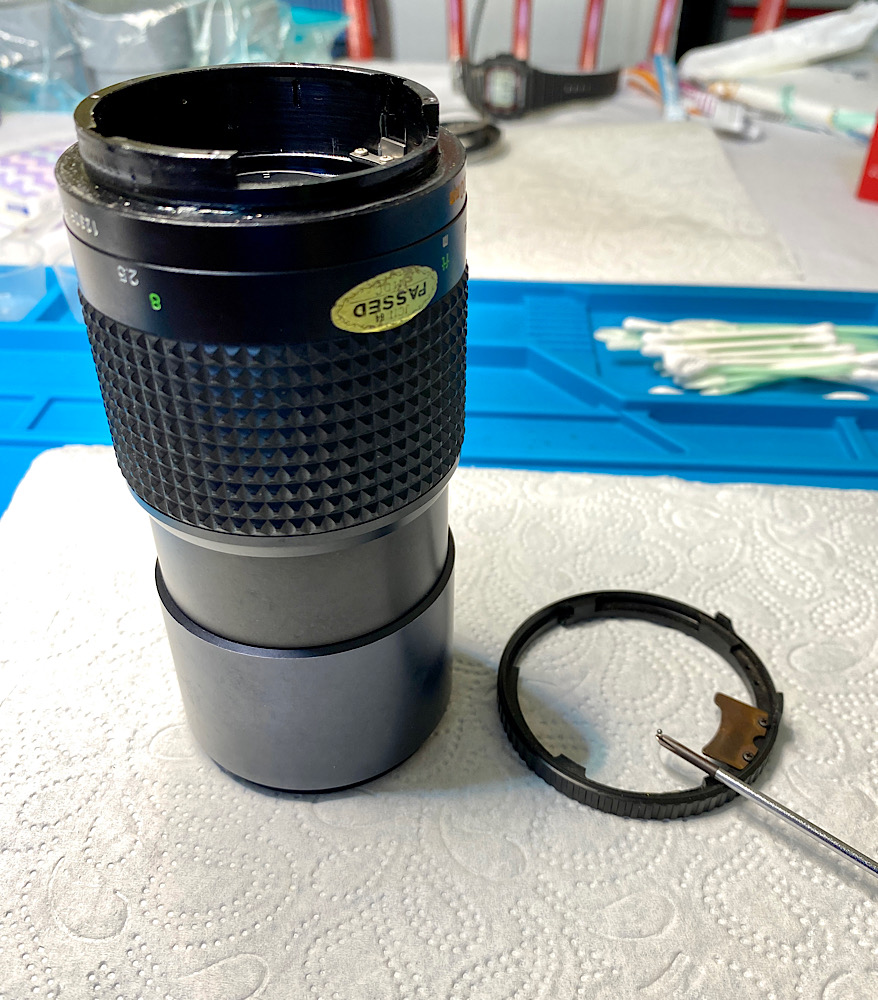

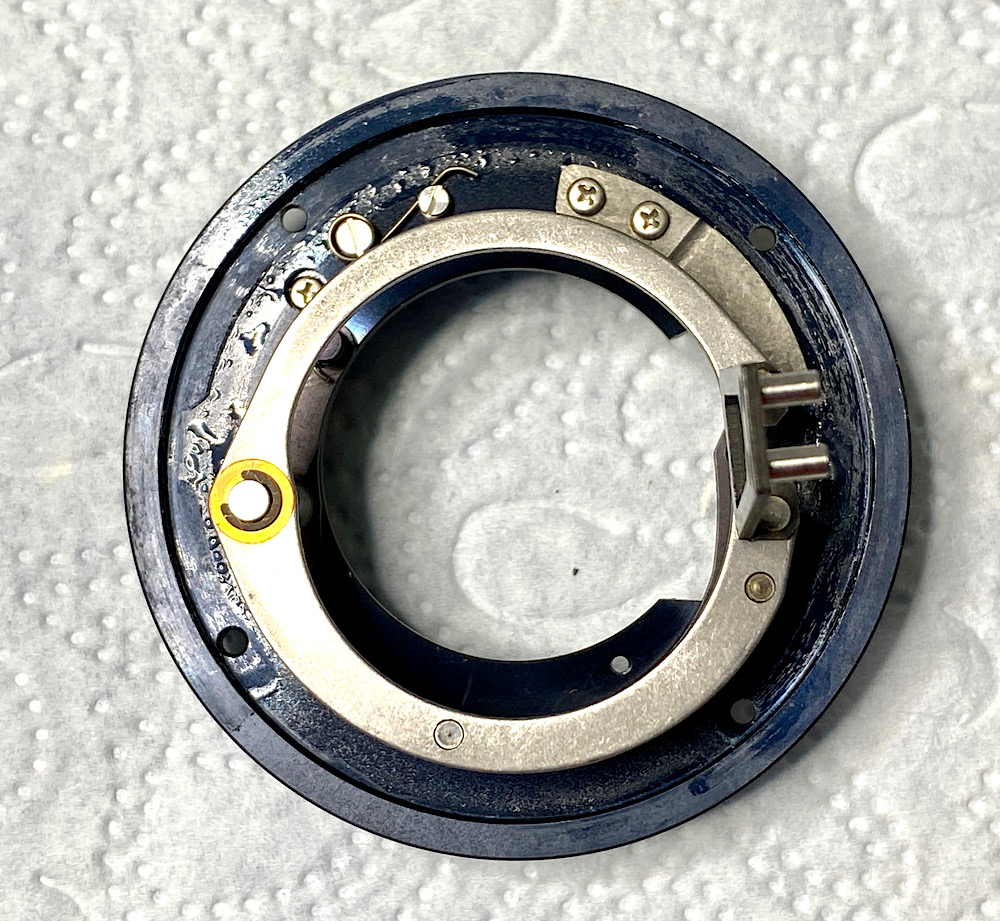

Abnahme des Blendenrings, die Rastkugel ist gesichert, unter dem Ring wieder Öl.


Anhang 145221

Anhang 145222

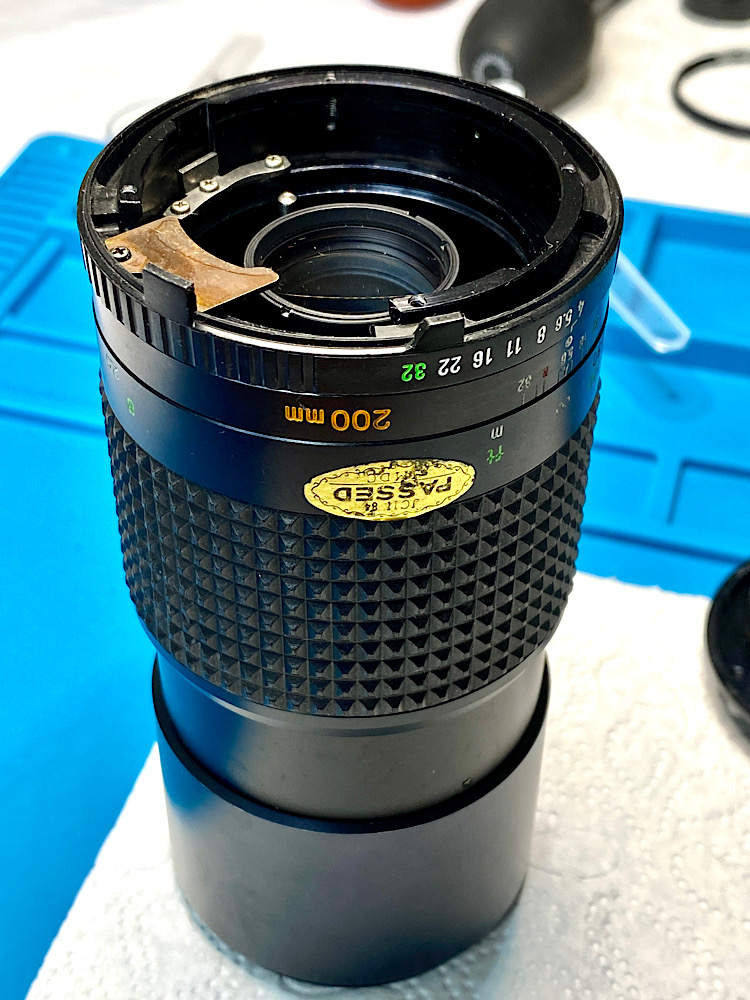

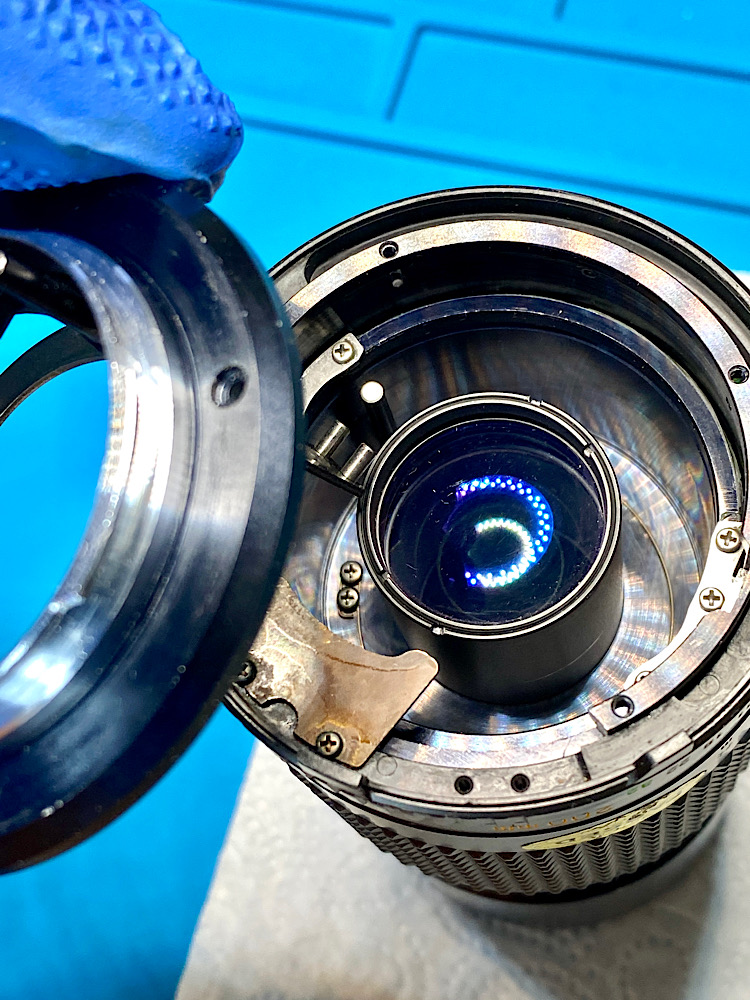

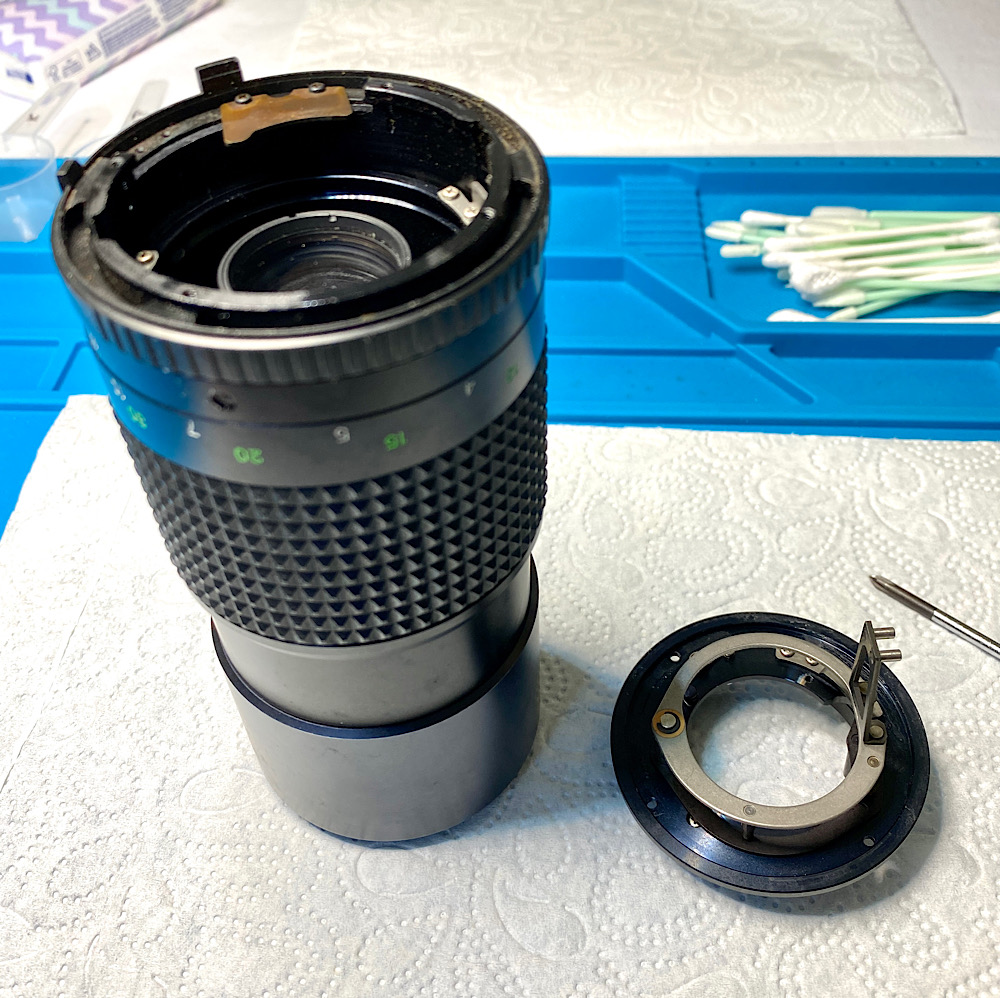

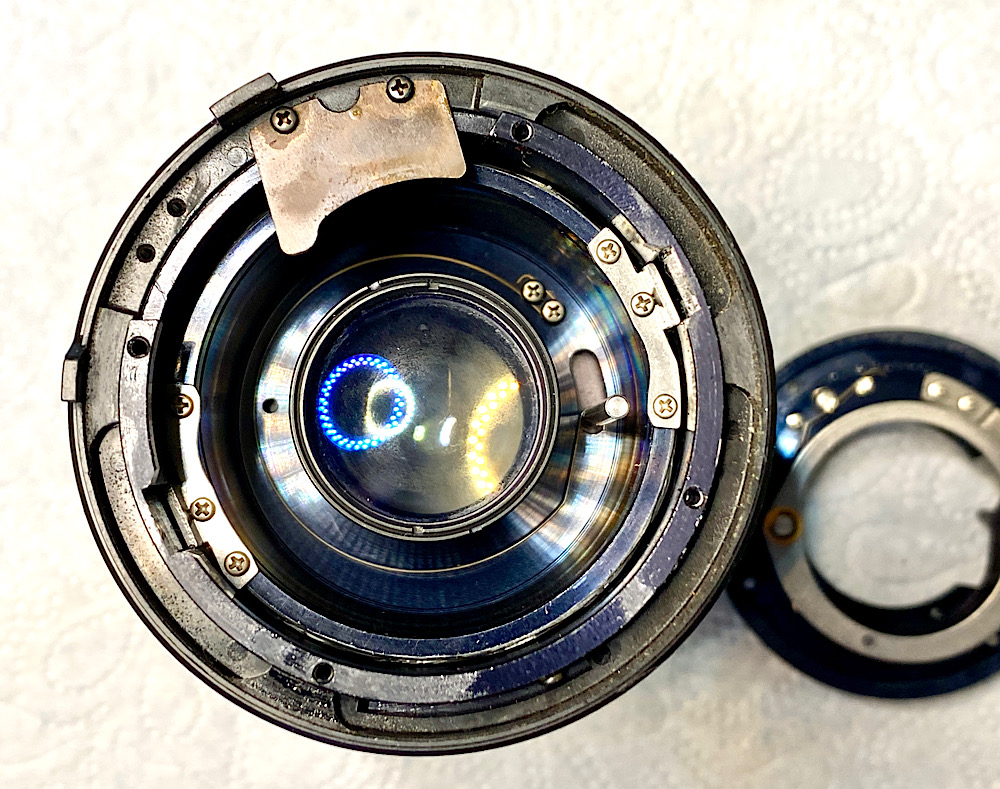

Ausbau der hinteren optischen Baueinheit.

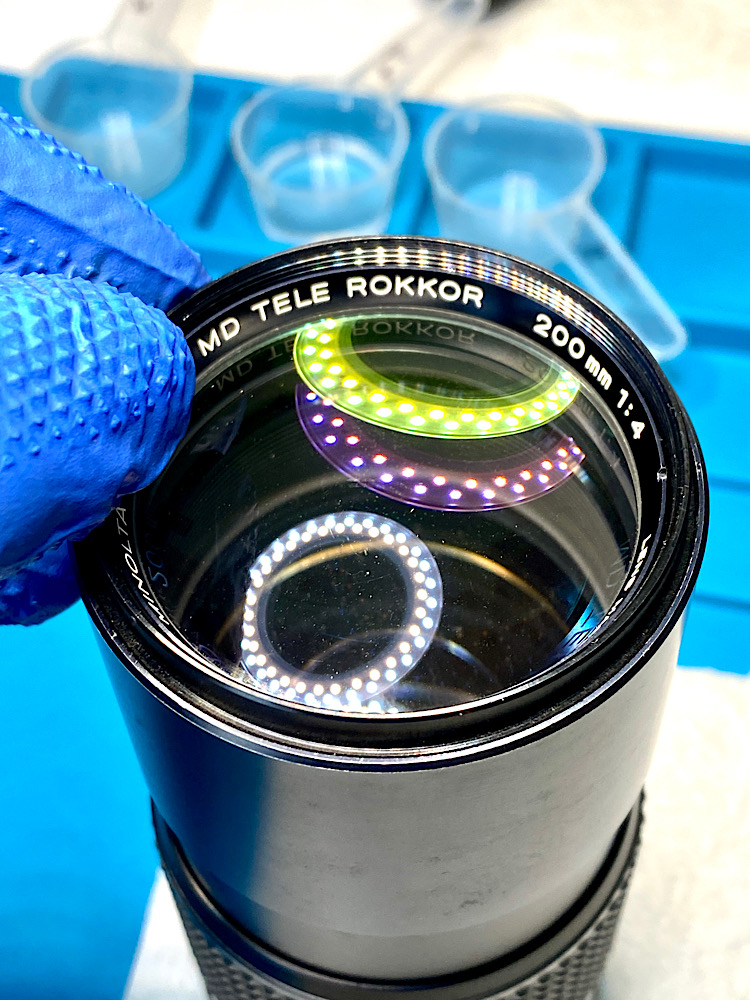

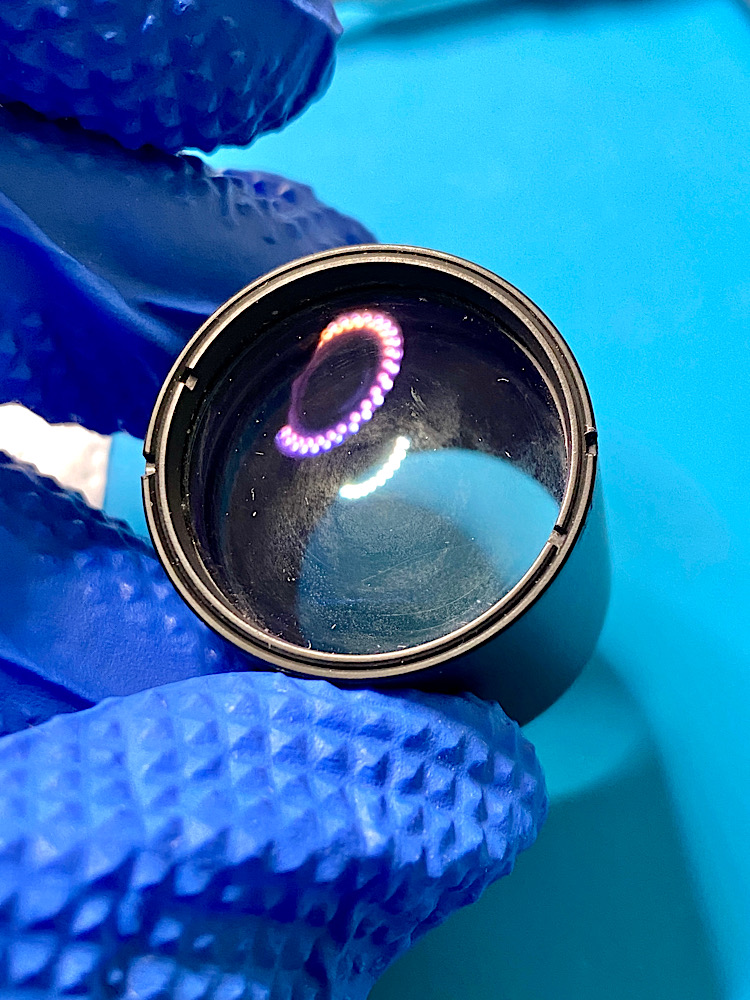

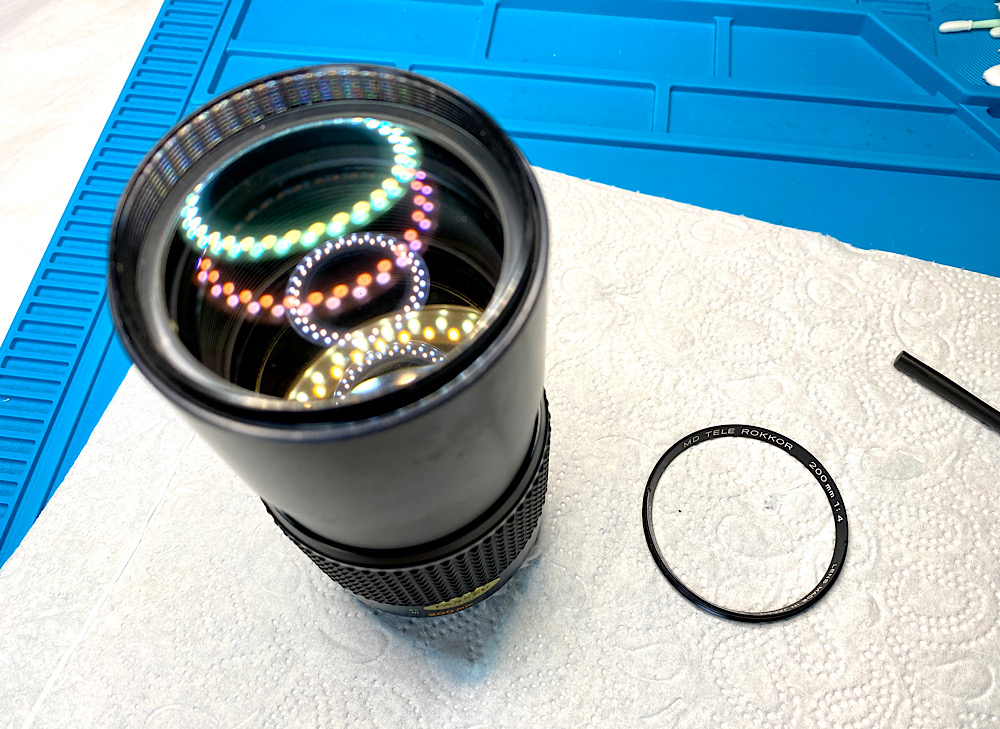

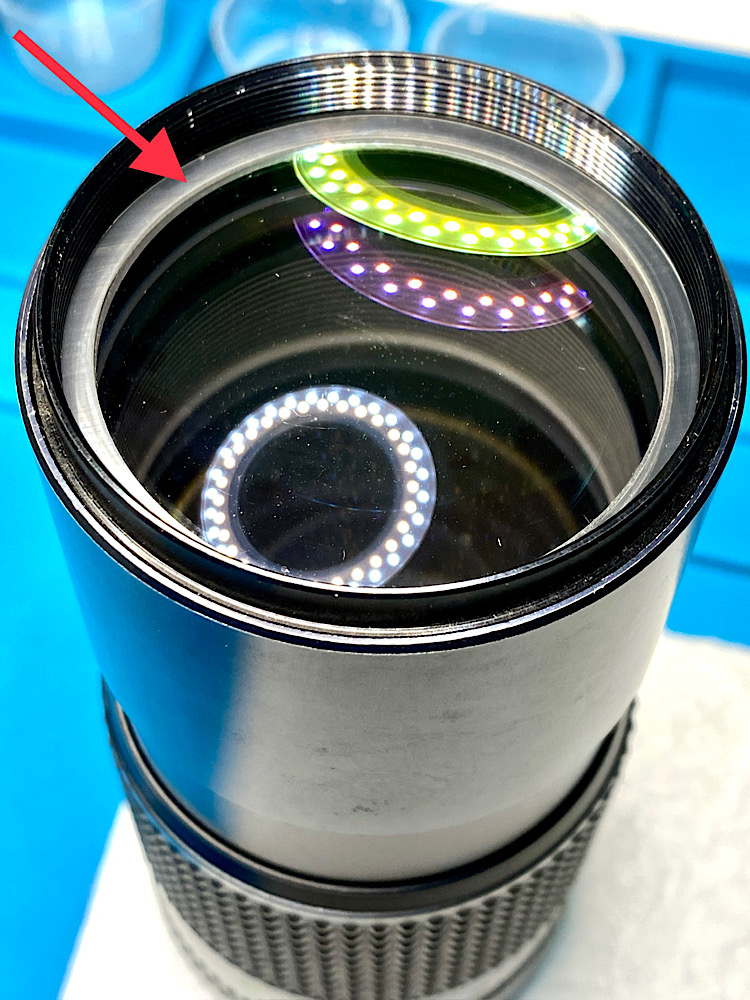

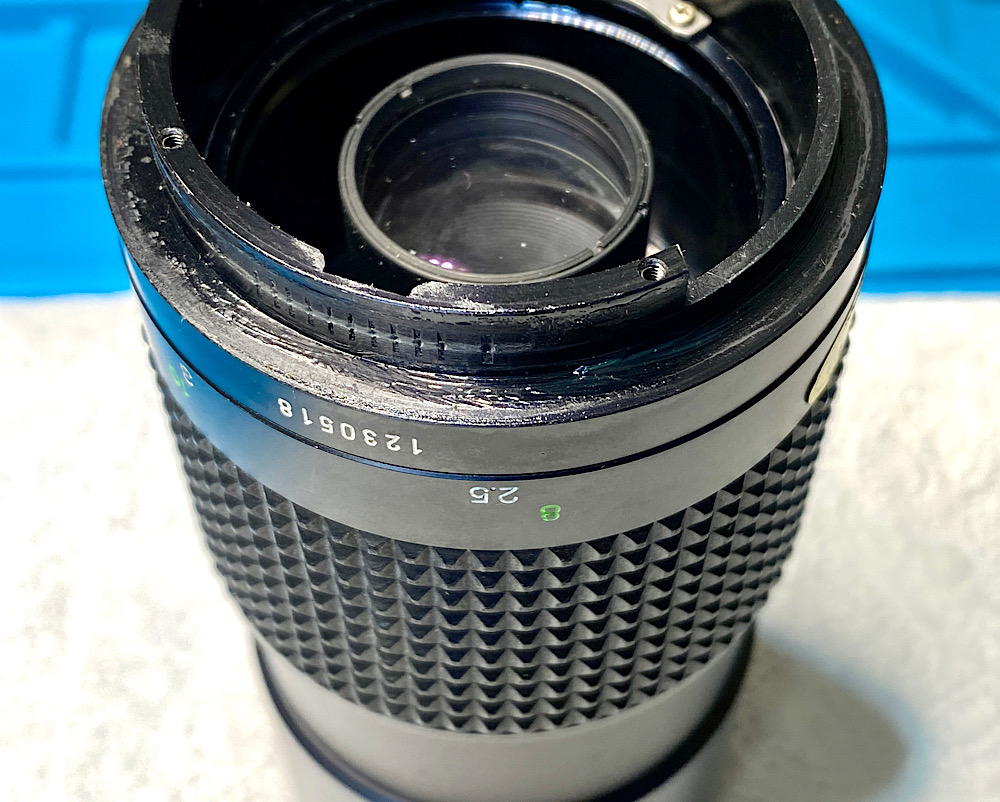

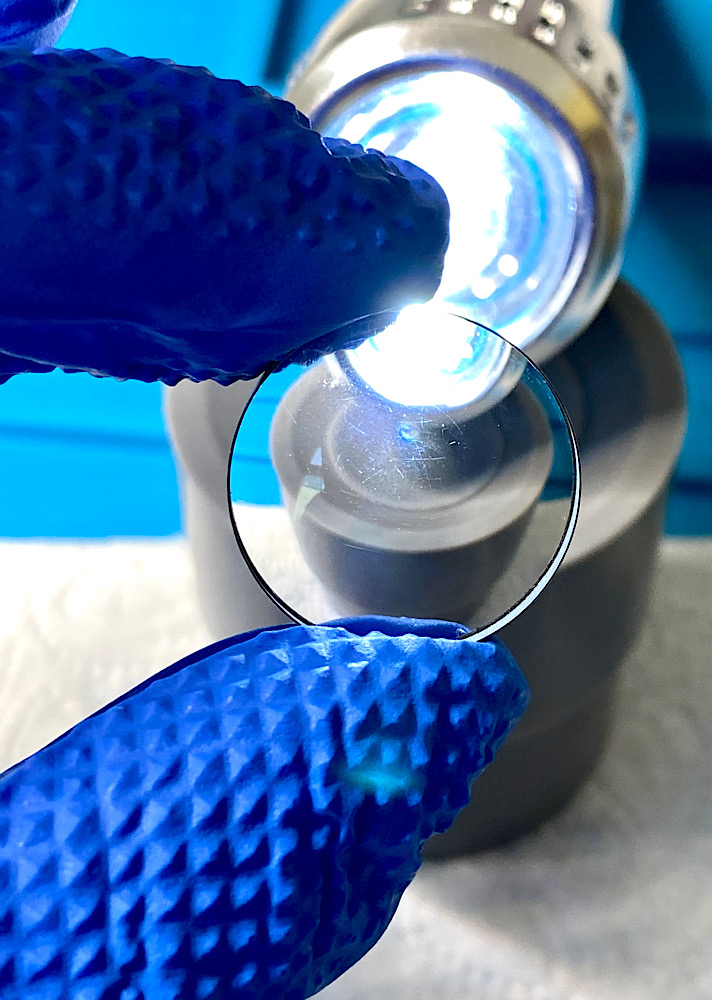

Der Belag ist auch ohne LED-Durchleuchtung gut zu sehen.


Anhang 145223

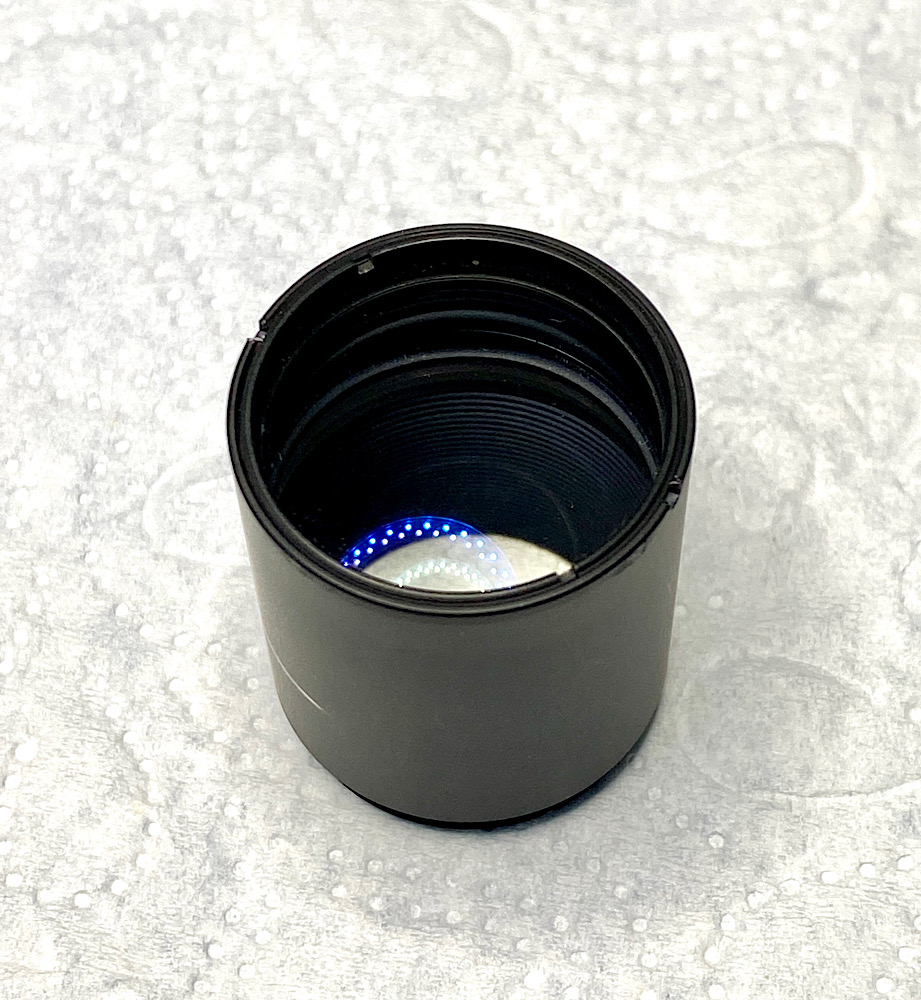

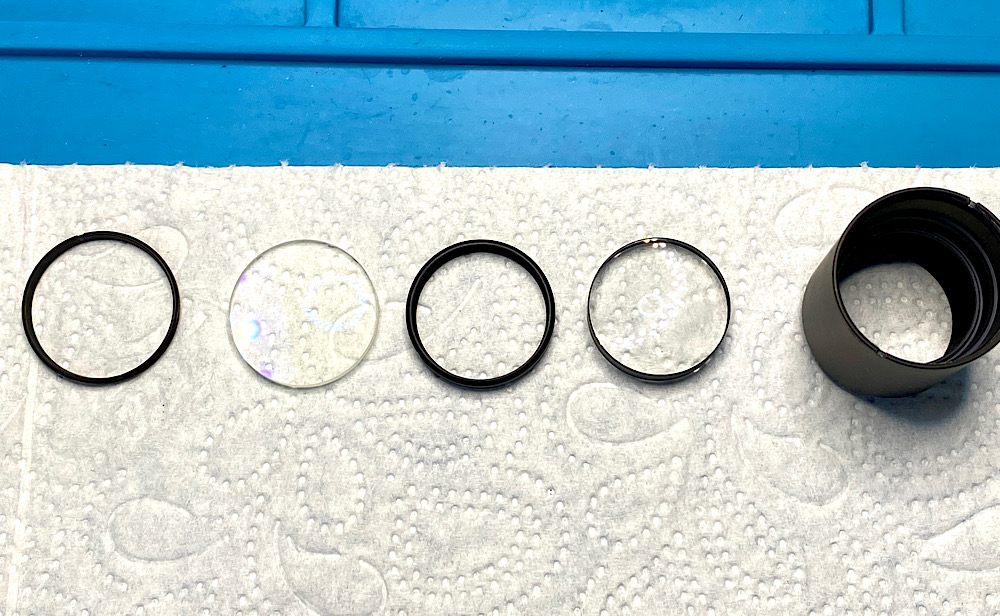

Die Baueinheit zerlegt als Strecke.


Anhang 145224

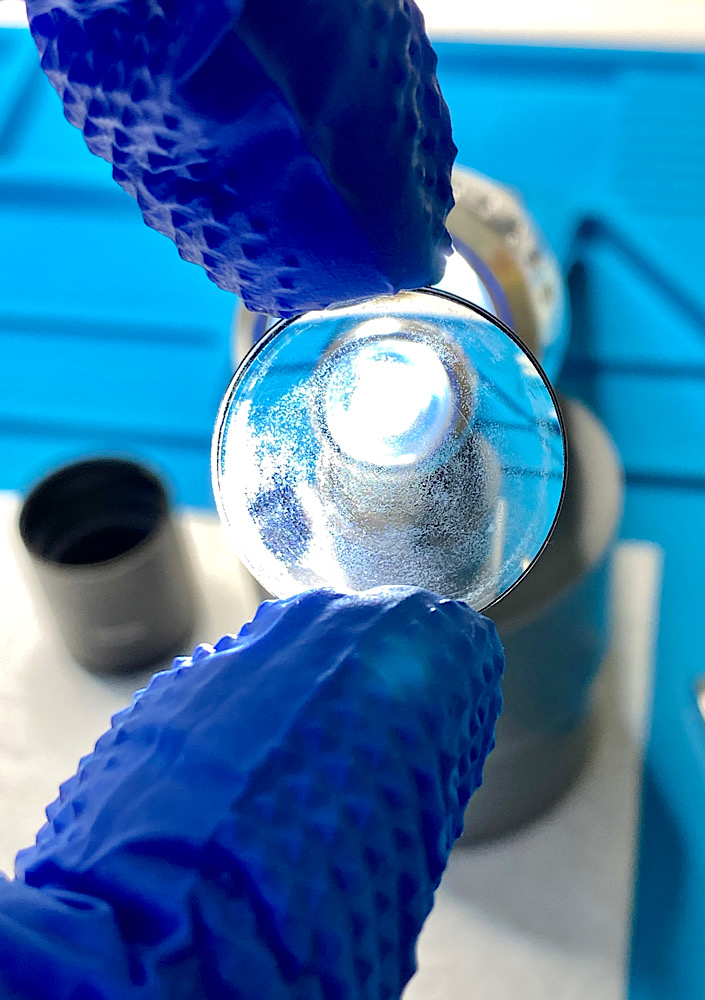

Röntgenkontrolle der befallenen Linse ;-)


Anhang 145225

Anhang 145226

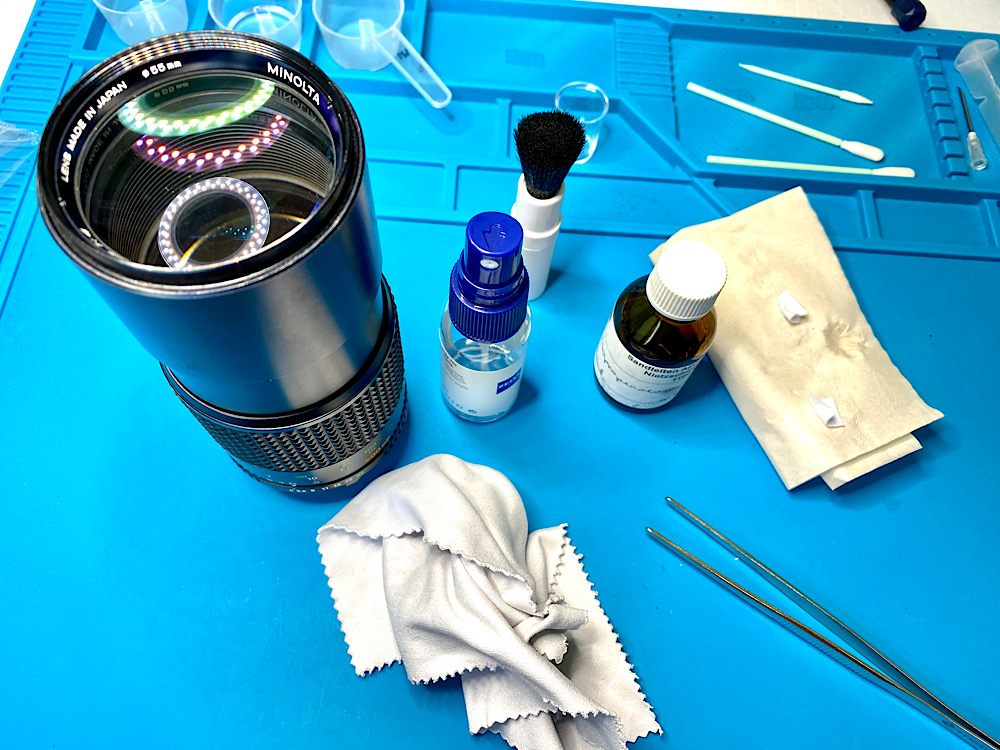

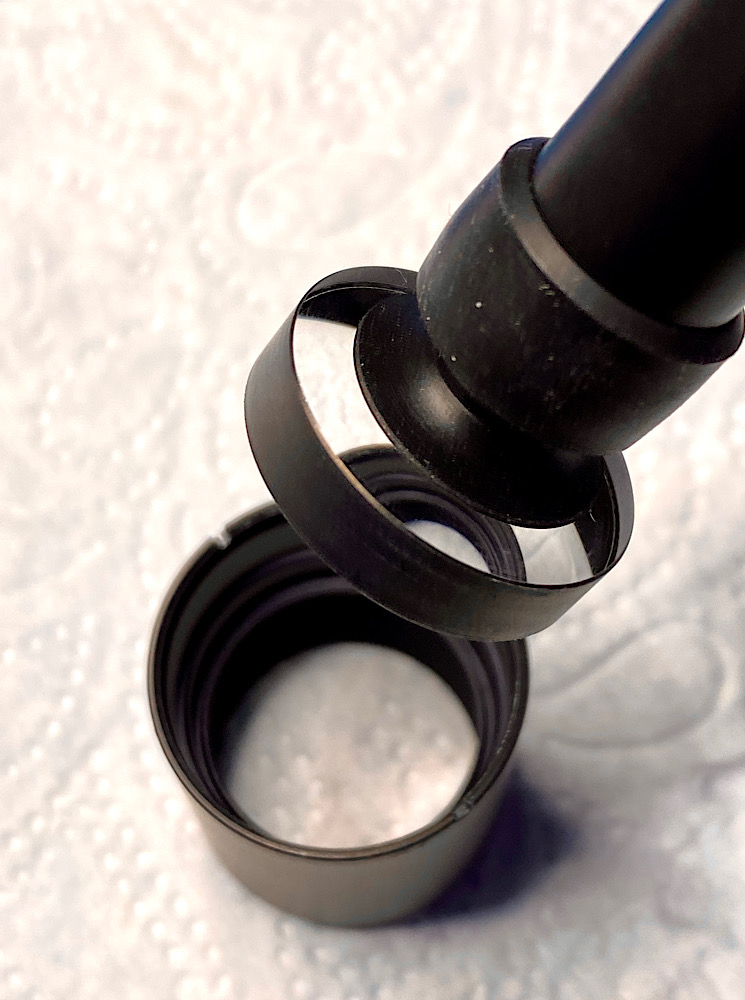

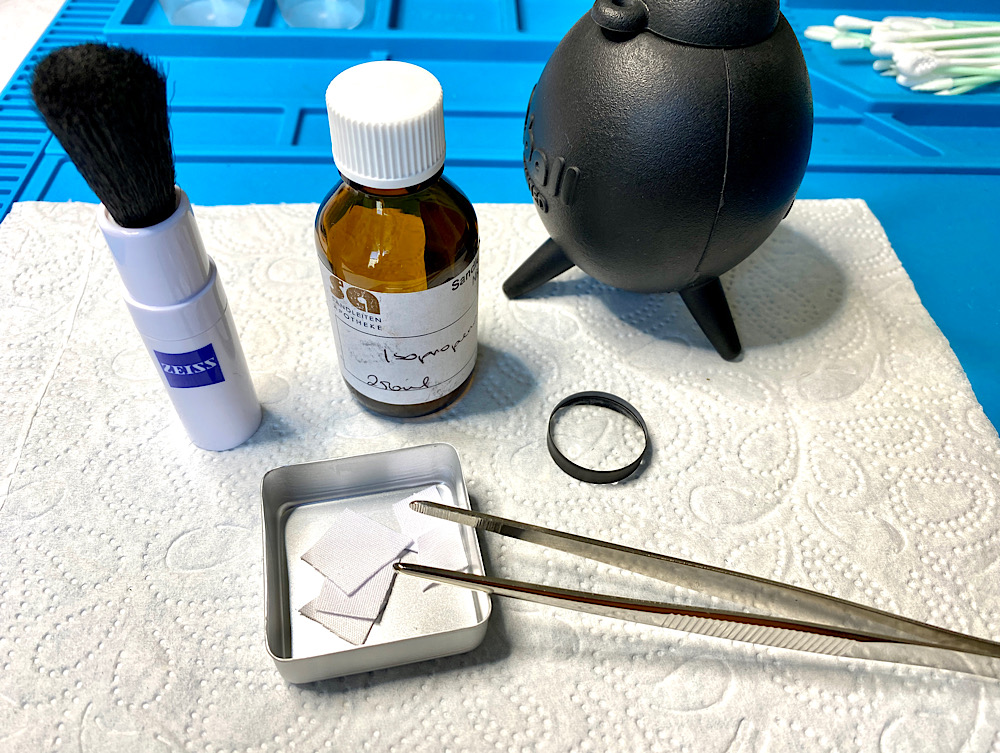

Reinigung der Linse

Die Eskalationsreihe Alkohol - Benzin - Aceton bewirkte nichts.

Auch vorsichtiges Kratzen mit der Sonde zeigte keine Wirkung, der Belag blieb unbeeindruckt.


Anhang 145227

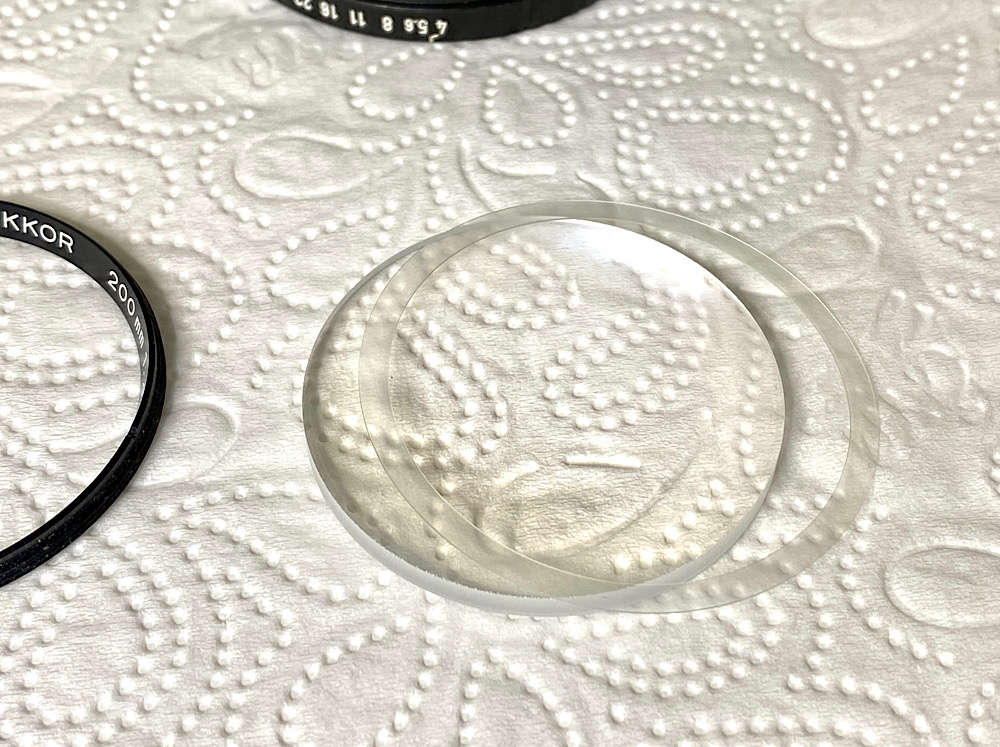

Erst mit Aqua Purificata gelang es, das hartnäckige Zeug zu entfernen.

Wie das in der optischen Baueinheit zustandegekommen war, ich weiß es nicht.

Vereinzelt sind feine Putzspuren sind zu erkennen. Aber im Vergleich zum vorangegangenen Zustand spielen diese keine Rolle.

Eigentlich sollte das beim Reinigen mit feuchtem Mikrofasertuch nicht passieren.

Aber vielleicht war es ja auch nicht ich, denn zuvor war da auch schon etwas zu erkennen.


Anhang 145228

Anhang 145229

Die Montage der hinteren optischen Baueinheit verlief problemlos.



Weiter zu Problem Nr. 2


Anhang 145233

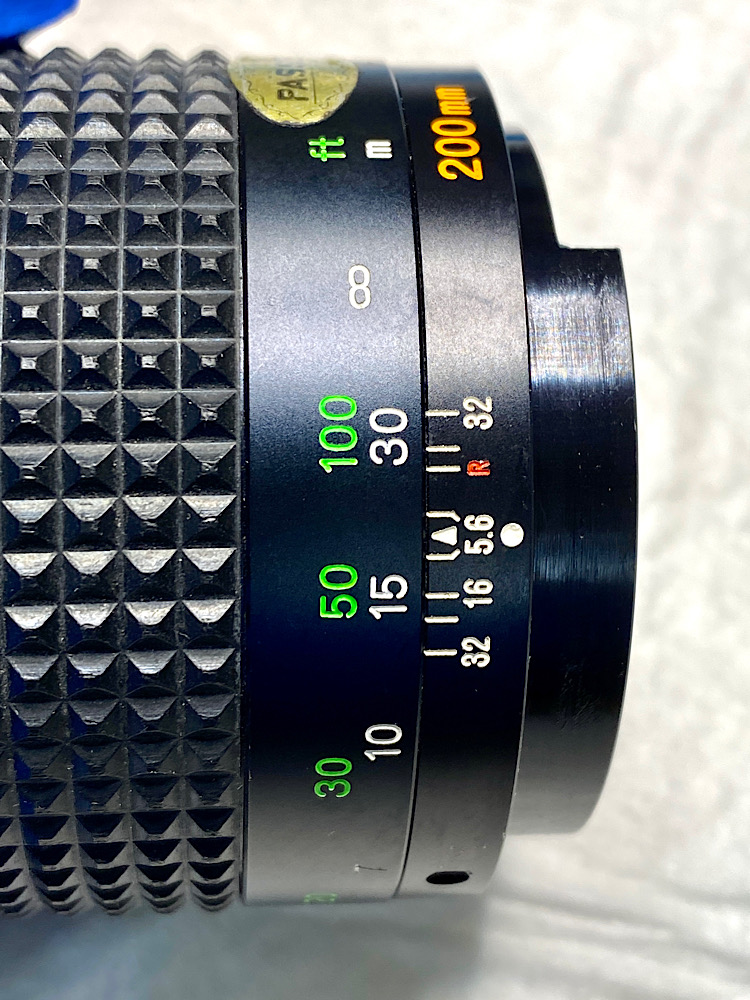

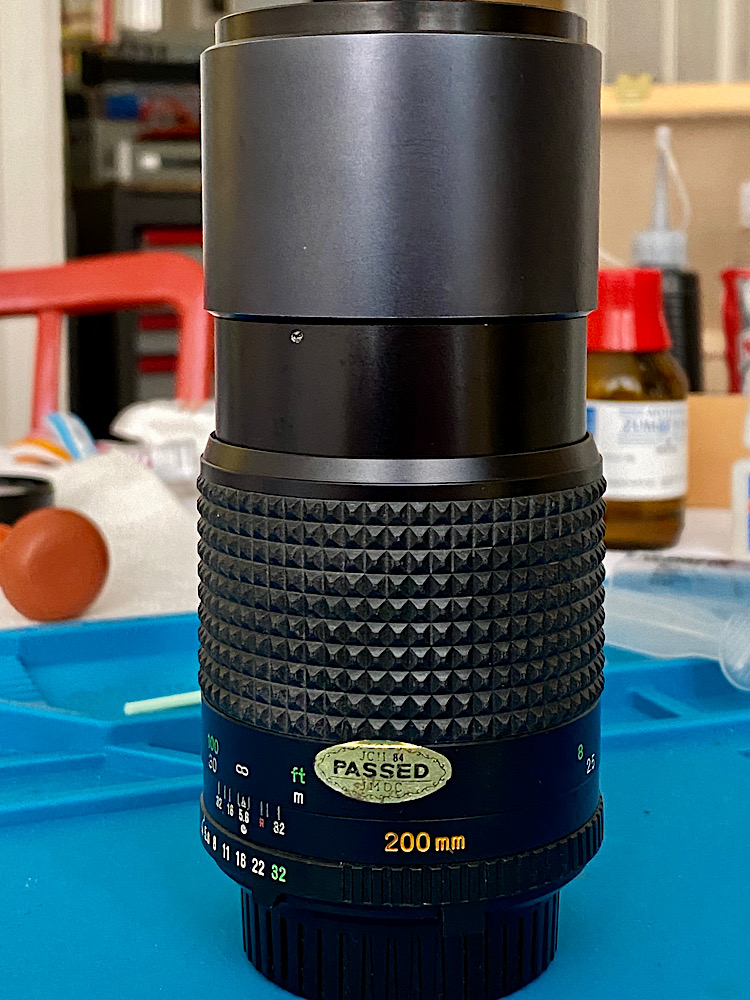

Der Fokusring wurde ab dieser Position schwergängig.

Ich tippte auf verharztes Fett im Schneckengang und entschloss mich, die Helicoide im eingebauten Zustand zu reinigen und neu zu fetten.


Anhang 145230

Anhang 145231

Anhang 145232

Ausbau der vorderen Linsen, um eine Verunreinigung bei den anschließenden Arbeiten zu vermeiden.

Zwei Linsen ließen sich nicht ausbauen.


Anhang 145234

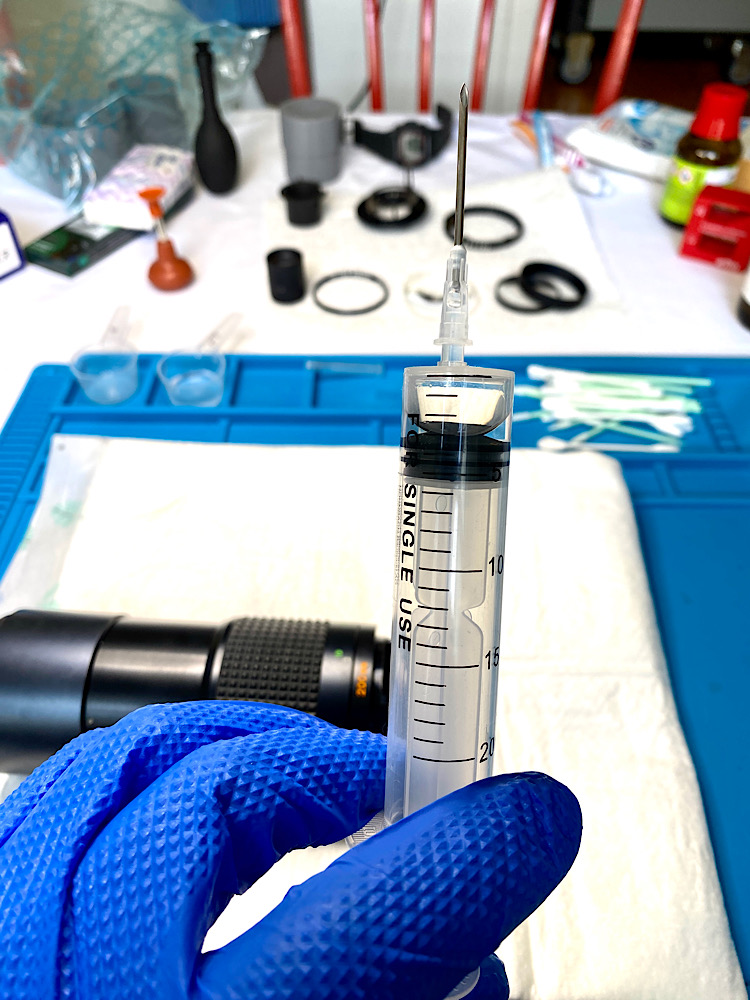

Die Spritze, bereit zum Einbringen von Zippo-Feuerzeugbenzin in die Helicoide.


Anhang 145235

Mehrere Durchgänge mit Sprit und Ein-/Ausdrehen der Helicoide waren notwendig, um die alte Fettung soweit zu entfernen, dass der Fokusring nahezu frei drehte. Allerdings war damit die Schwergängigkeit gegen Unendlich noch nicht behoben.

Glücklicherweise lief dabei nichts von der Öl-Benzin-Emulsion in das Blendenregister und auf die verbauten Linsen.

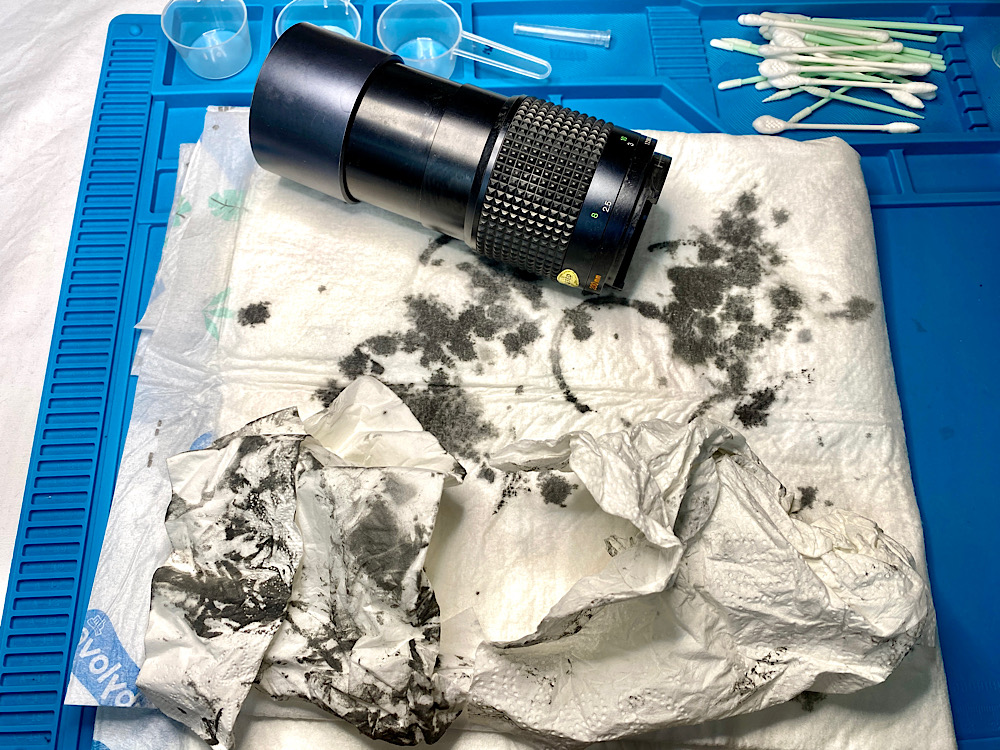

Ich ließ die Suppe hinten aus dem Tubus laufen und wischte nach.


Anhang 145236

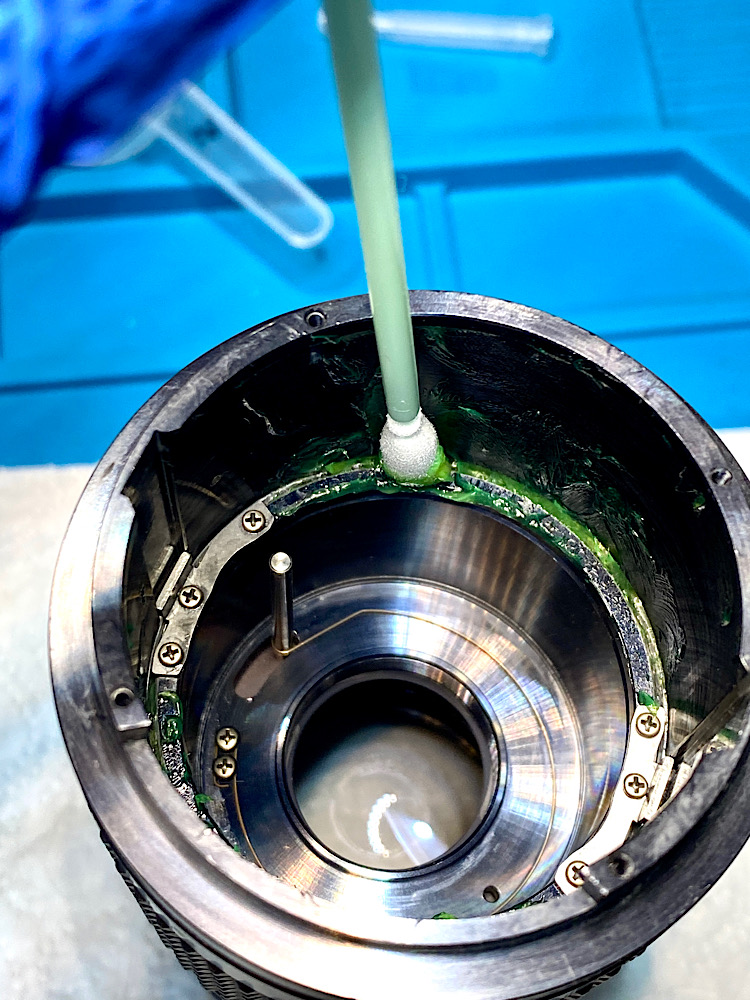

Nach dem Trocknen mit dem Heißluftgebläse stopfte ich reichlich Castrol LMX Li-Komplexfett mit Reinigungsstäbchen zwischen die beiden Helicoide. Da die Helicoide bündig abschließen, konnte ich nicht direkt Fett auf die Schneckengänge aufbringen.

Die Verteilung des Fetts auf den Schneckengängen klappte mit fleißigem Drehen des Fokusringes und mehrmaligem Nachführen von Fett.

Und tatsächlich, die Schwergängigkeit löste sich fast vollständig auf :yes:

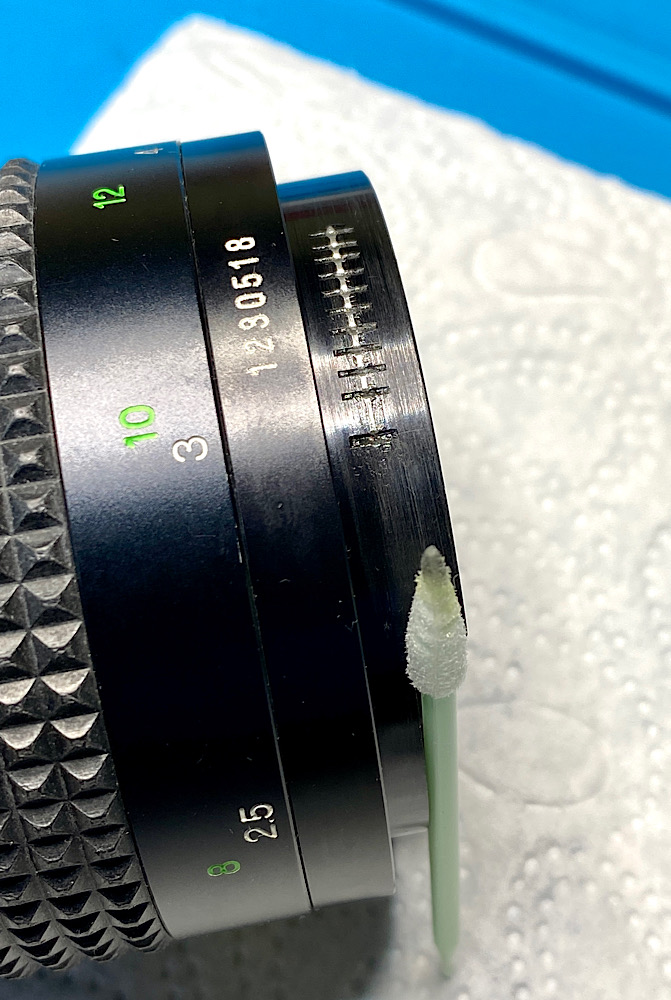

Zum Schluss entfernte ich das überschüssige Fett und reinigte den Tubus innen mit Isopropylalkohol.


Anhang 145237

Anhang 145238

Anhang 145239

Anhang 145240

Anhang 145241

Anhang 145242

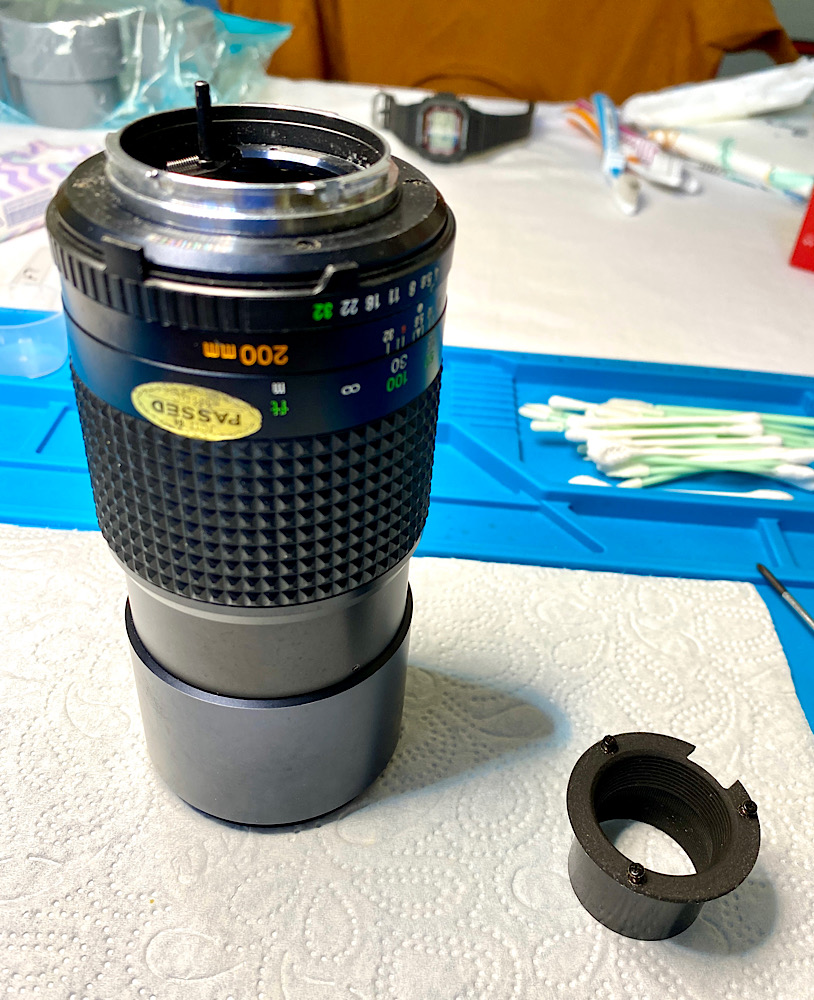

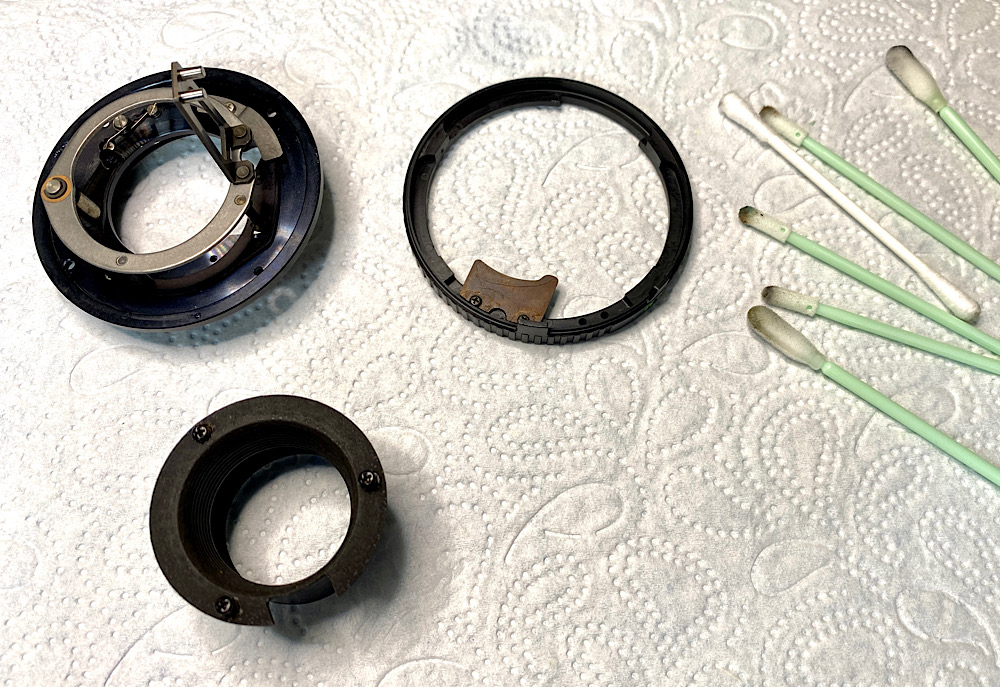

Reinigung und Montage der hinteren Bauteile.

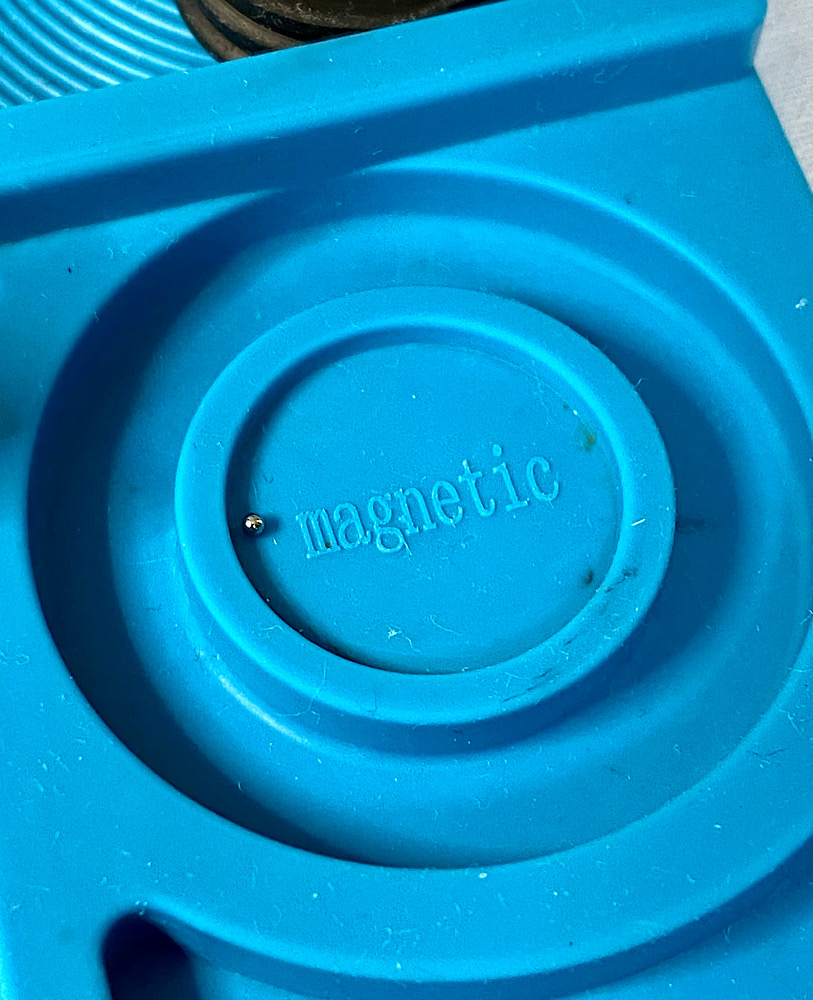

Wie immer bekam die Rastkugel etwas vom guten frischen Fett.

Anhang 145251

Anhang 145252

Die Frontlinse trägt zur Schonung einen Kunststoffring, auf den der Gravurenring aufsetzt nach dem Eindrehen.


Anhang 145254

Putzservice für die Frontlinse


Anhang 145253

Anhang 145255

Anhang 145256

Anhang 145257

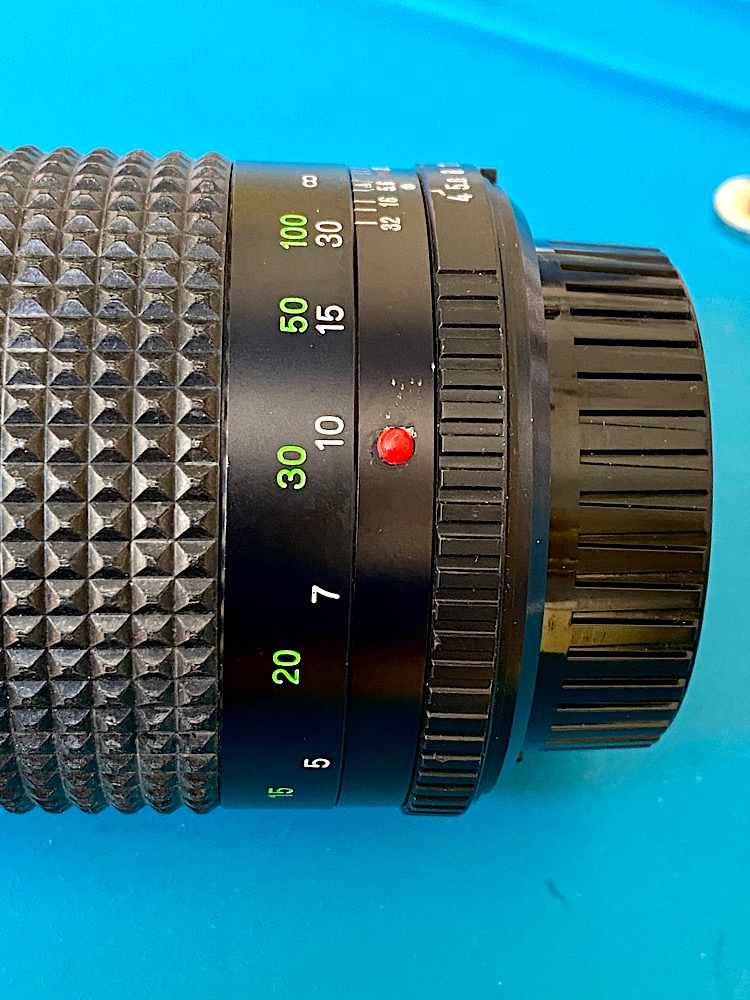

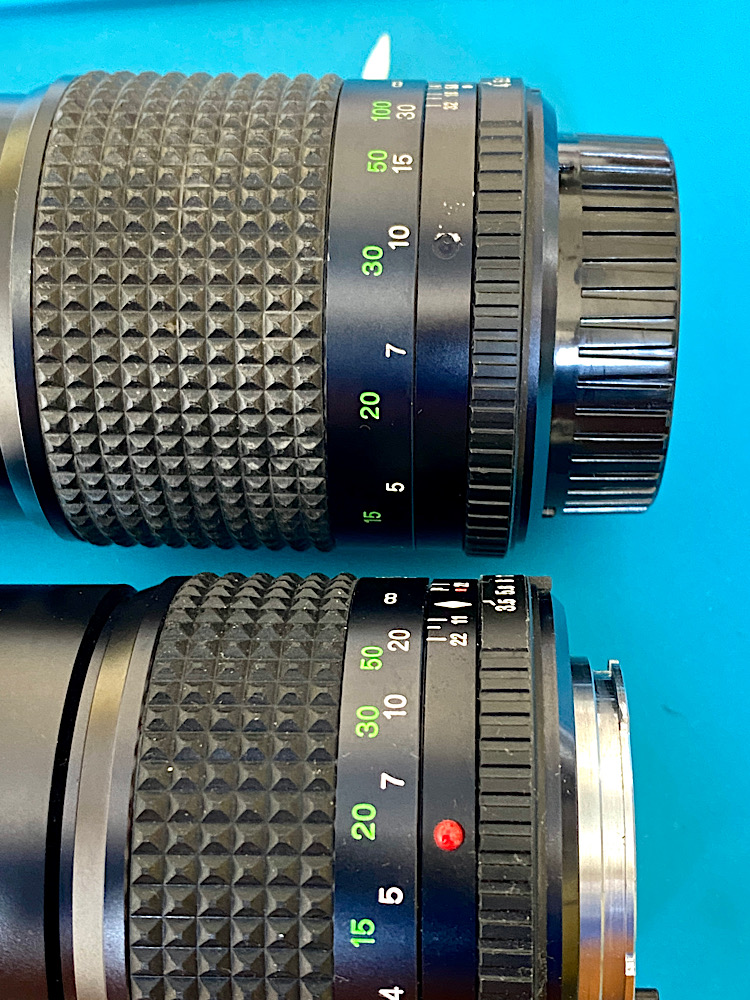

Zum Schluss bemerkte ich, dass der rote Markierungspunkt für das Einsetzen des Objektivs in die Kamera fehlt.

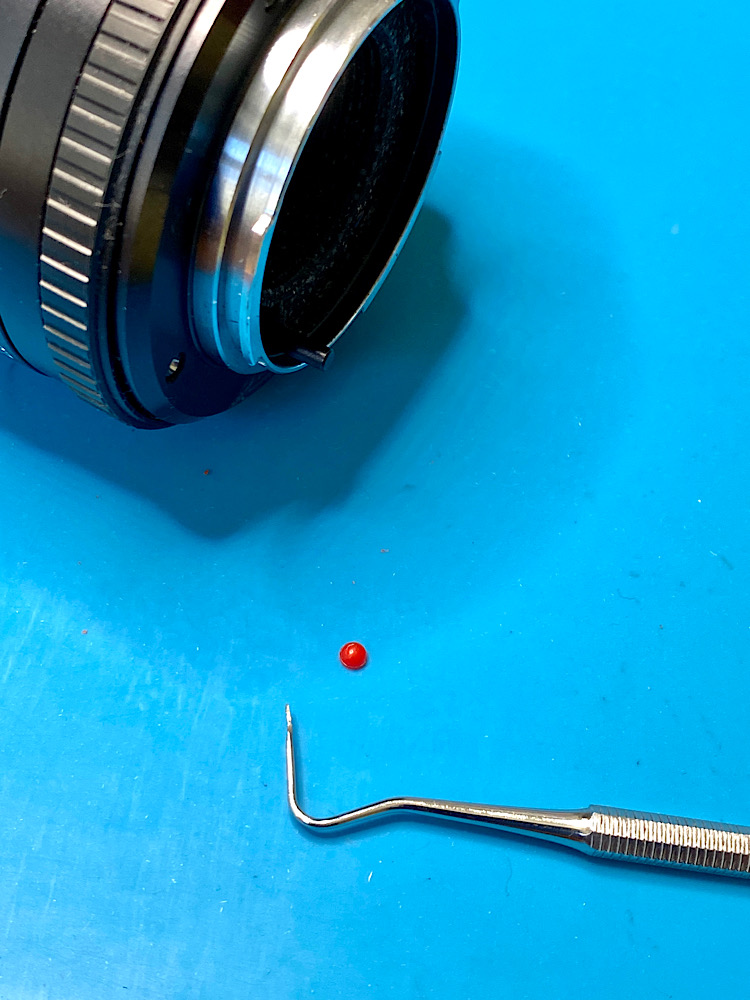

Ersatz lieferte ein irreparables 135er, das seinen Punkt nach Aufbringen von Isopropylalkohol und Abheben mit der Sonde abgab.


Anhang 145258

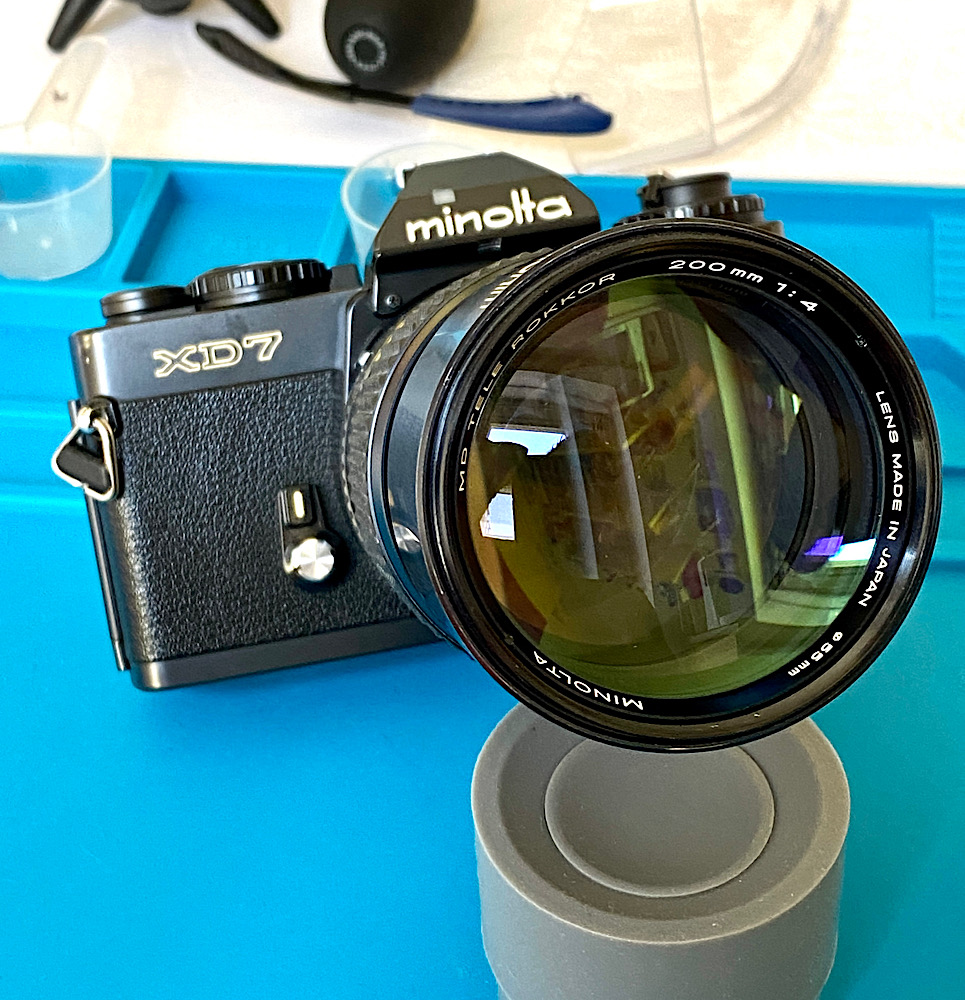

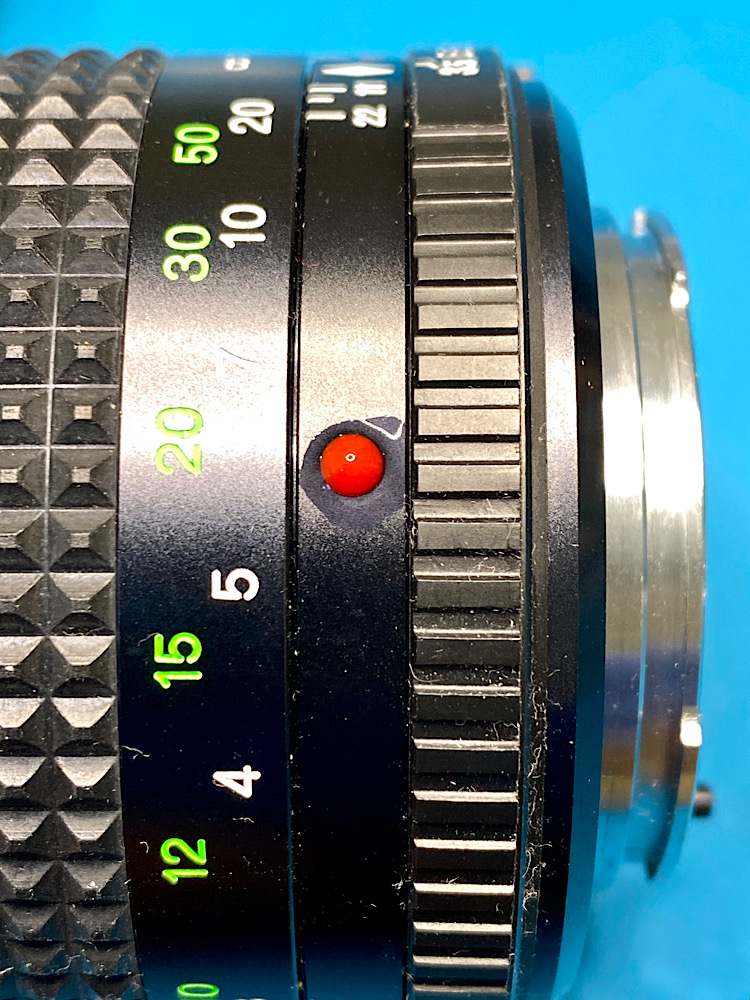

Das 200er, nun einwandfrei :spitze:
