Sigma Mini-Wide 28/2.8 für Nikon F retauriert

Hallo Leute,

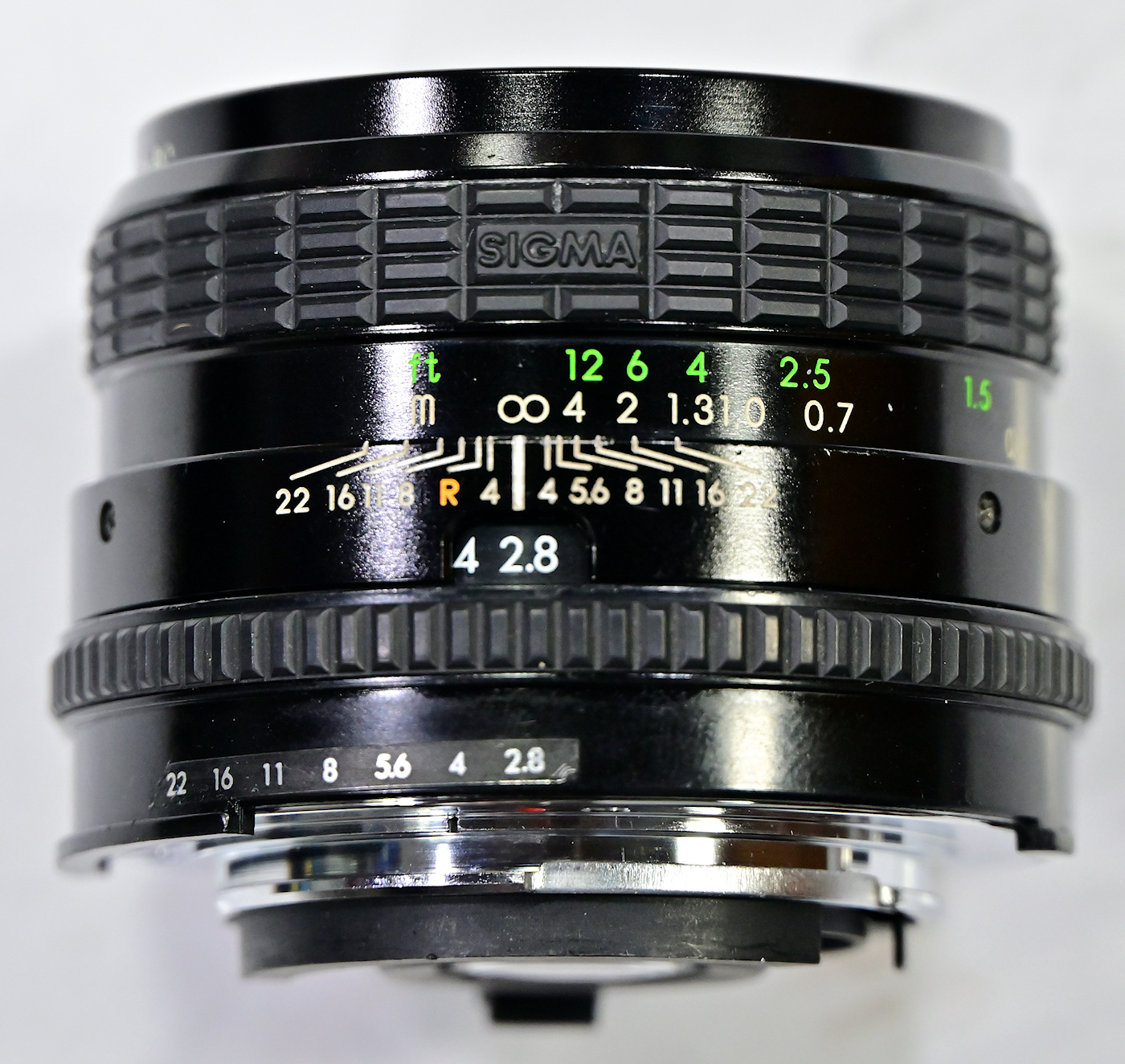

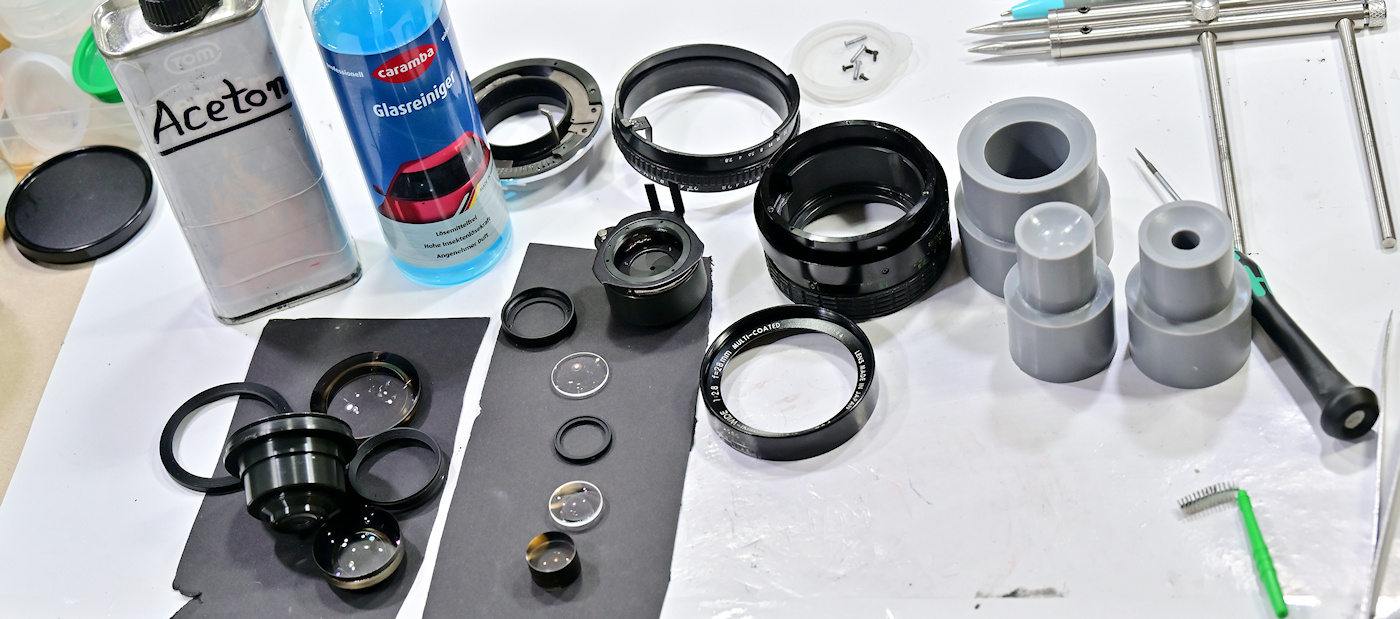

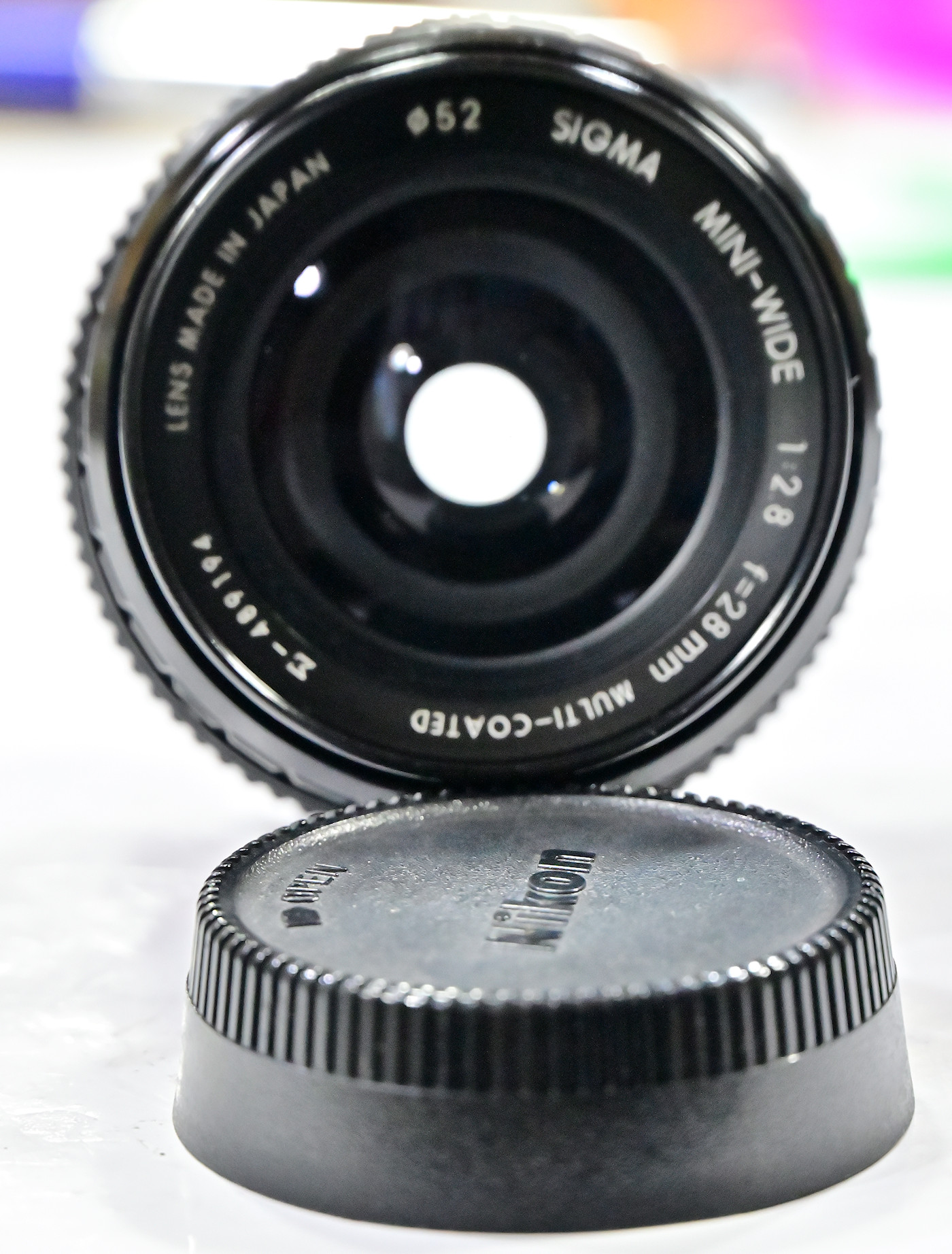

am Pfingstmontag war mir langweilig, so habe ich ein völlig vernebeltes und verdrecktes Sigma Mini-Wide 28/2.8 für Nikon F restauriert.

Anhang 144507

Anhang 144508

Anhang 144509

Anhang 144510

Anhang 144511

Anhang 144512

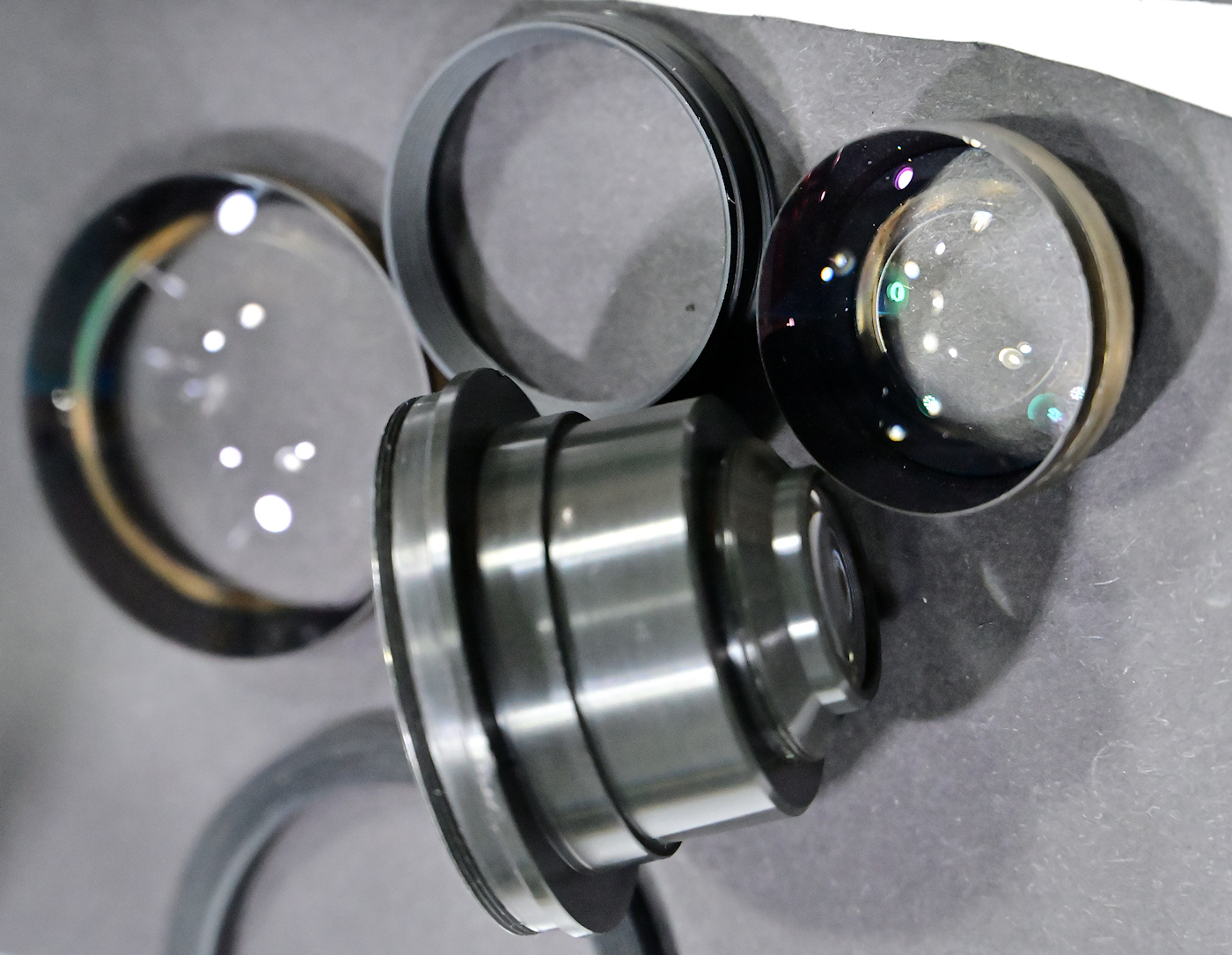

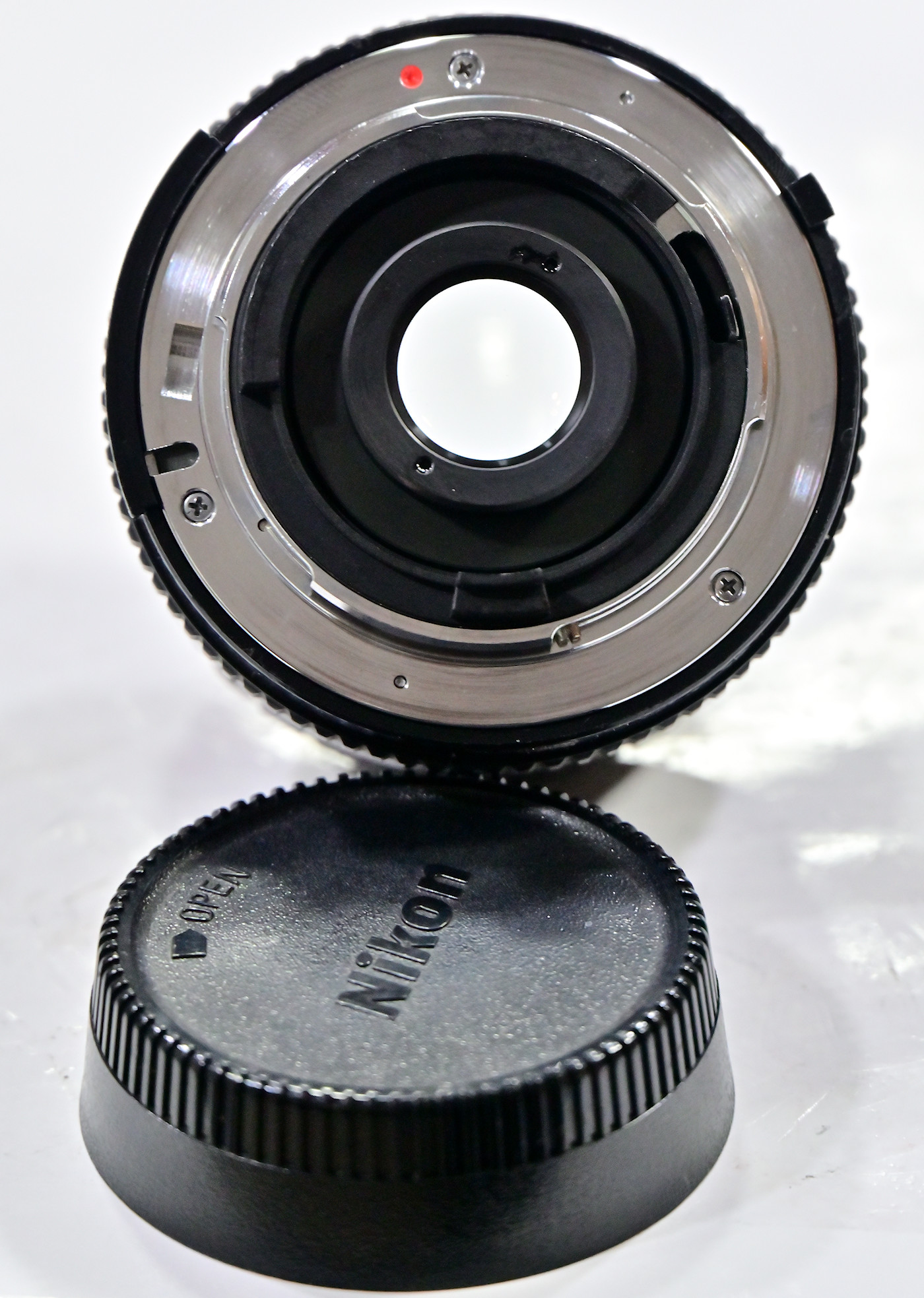

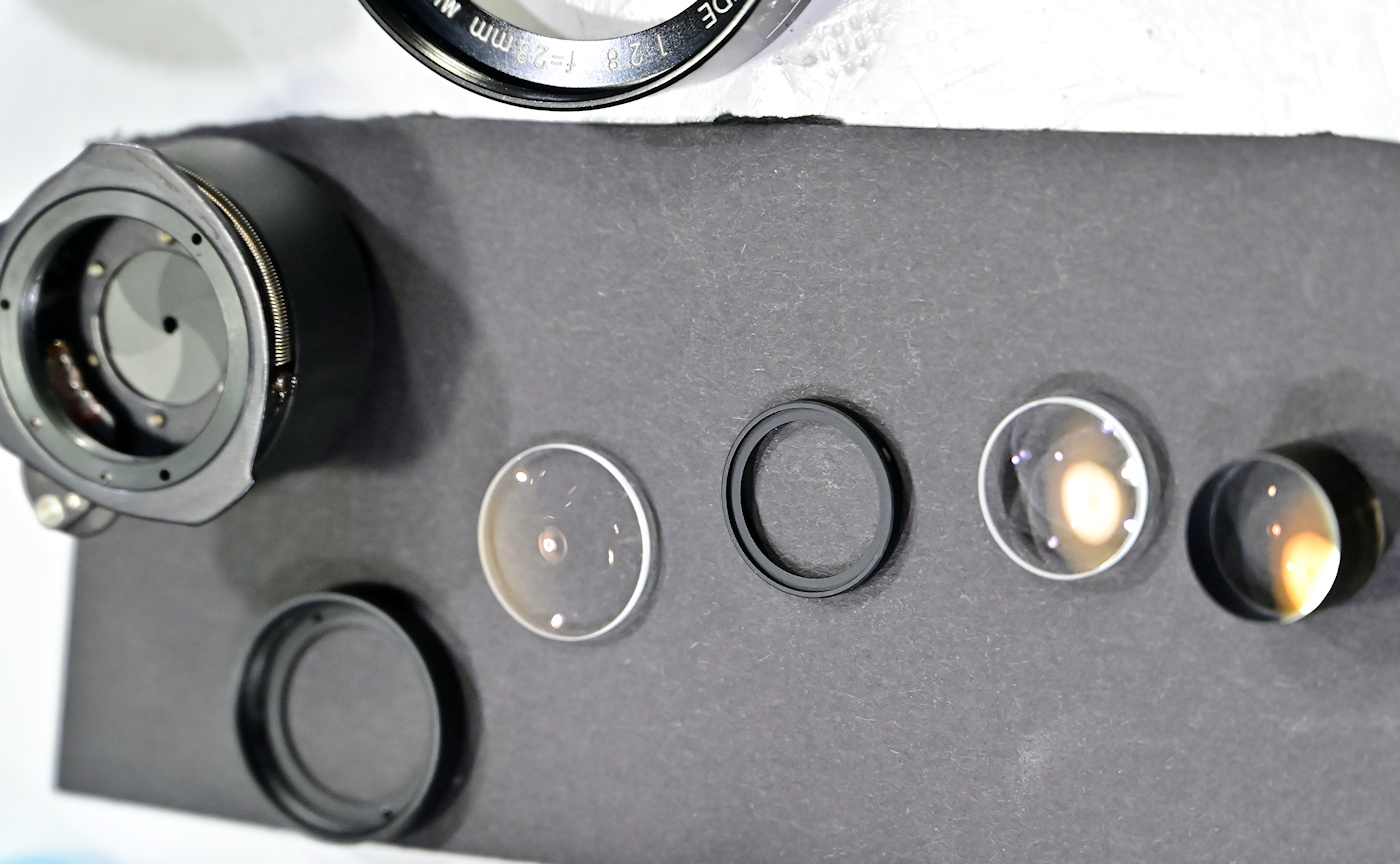

Das "Besondere" an dessen Konstruktion ist, dass die Frontlinse raus muss, damit man den restlichen Linsensatz samt Blende in einem Stück nach vorne heraus ziehen kann, nachdem man drei Schrauben im Tubus von hinten gelöst hat.

Nach dem Reinigen und wieder Zusammenbauen des Linsensatzes ohne Frontlinse muss man den dann noch neu justieren, damit die Blende bei f/2.8 auch wirklich voll geöffnet ist...

Super, Michael!

Selbst wenn dir langweilig ist, restaurierst du Fotogerät :yes:

Vorbildlich - immer im Training! :spitze:

Und ich sehe, du hast dich ebenfalls für die sauteuren - aber unschlagbaren - Gummizylinder aus China entschieden. Unter welcher der vielen Markenbezeichnungen hast du sie gekauft auf Amazon? :peace:

Diese Gummistücke habe ich schon lange, und gekauft hatte ich sie über eBay.de aus China.
Amazon boykottiere ich so viel wie möglich - ich kaufe dort nur alle paar Jahre mal einBuch...

So, wie du es beschreibst, scheint wirklich jedes Objektiv anders konstruiert zu sein, verlassen kann man sich jedenfalls auf nichts.

Das mach die Projekte reizvoll aber auch schwieriger …

Saubere Arbeit!

Hallo,
ich habe ebenfalls einen Sigma mini-Wide 1:2.8 28 mm. Vor kurzem habe ich es erstanden. alles ist soweit OK, nur das Gewinde für Einstellung von Entfernung / Schärfe ist recht leichtgängig und klackt leise bei RDrehrichtungwechsel. Auch entlang der optischen Achse des Objektives kann ich das vordere Teil minimal, aber doch bewegen, es ist geschätzt 0,1 mm oder gar weniger.

Wie ist die Reihenfolge des Zerlegens von dem Objektiv bis hin zu dem Schraubengewinde? Oder gibt es eine Möglichkeit, ohne detailliertes Zerlegen das Gewinde zu erreichen und womit kann man es "enger" machen? Gibt es eine Einstellmöglichkeit oder bleibt nur ein Hochtemperaturfett? Darf das Gewinde überhaupt mit einem Fett in Berührung kommen?
Ich habe noch nie ein Objektiv auseinandergenommen und würde mich über einen Algorithmus (oder/und eine detaillierte Querschnittzeichnung) sehr freuen.
Weil ich ohnehin alle meine Reparaturschritte fotografiere, werde ich gerne berichten :-)
Vielen Dank im Voraus!
Peter

Hallo Peter,

die Reihenfolge beim Zerlegen ist so, wie in meinem Beitrag vom31.05.2023 beschrieben.

Dabei habe ich den Tubus mit den Fokusgewinden nicht weiter zerlegt, weil das wieder richtig Zusammensetzen ein großes Geduldsspiel wäre und mir meine Zeit dafür zu schade ist.
Man kann in die Gewinde an den Endpunkten des Verstellweges vom Rand her zusätzliches Fett einbringen, dafür empfiehlt sich NYE Nyogel 744 oder ein ähnliches, nicht wanderndes oder Öl ausscheidendes Fett.

Hallo Michael,
vielen Dank für eine schnelle Antwort!
Weil ich eben nich so versiert bin, möchte ich noch fragen, gibt es irgendwo eine Zeichnung, wie das Objektiv aufgebaut ist (bzw. Schnittzeichnung)?
Wenn ich es richtig verstanden habe soll es so laufen:
1. Vordere Linse ausbauen
2. hinten drei Schrauben lösen
3. die innere Konstruktion im Ganzen herausnehmen.

Die Linsen sind sauber, daher möchte ich so wenig wie möglich auseinanderbauen.

Wo ist dann das Gewinde - in dem Teil, was man herausnimmt oder bleibt es in der äußeren Hülse? Wird sie als einzelne Teile kommen oder hält das Gewinde noch zusammen?

Von außen her sind je 120 Grad parallel zu Blendenring drei Schrauben sichtbar (siehe Foto). Was halten diese Schrauben? Muß ich sie lösen um an das Gewindeende zu kommen?

Ihre Antwort würde mir sehr helfen

Vielen dank im Voraus.

Mit besten Grüßen

Peter

Hallo Peter,

da muss ich passen. Meine in diesem Thred beschriebene Zerlegung ist schon zwei Jahre her, ich habe mir nicht jeden Schritt gemerkt oder notiert.
Ich zerlege Objektive immer nur so weit es unbedingt nötig ist und Schritt für Schritt. Beim wieder Zusammenbauen wird dann auch Schritt für Schritt in umgekehrter Reihenfolge gearbeitet.
Die Fokussiergewinde sind bei diesen (wie auch bei den meisten anderen) Objektiven im äußeren Tubus der, wie auf meinen Bildern sichtbar, nicht zerlegt wurde.
Wenn nur die Fokussierung nachgefettet werden soll, dürfte es reichen, nur die Frontlinse auszubauen, dann kommt man schon an die vorderen Gewindegänge der Fokussierung ran.
Die von außen sichtbaren drei Schrauben sollten jedenfalls unangetastet bleiben!
