Canon nFD 28/2: Reinigung der Blendenlamellen

Seit Jahren glänzt mir Öl entgegen, wenn ich auf die Blendenlamellen meines lichtstarken Weitwinkels blicke.

Und seit Jahren betrübt mich das.

Damit soll heute Schluss sein :yes:



Anhang 144039

Anhang 144040

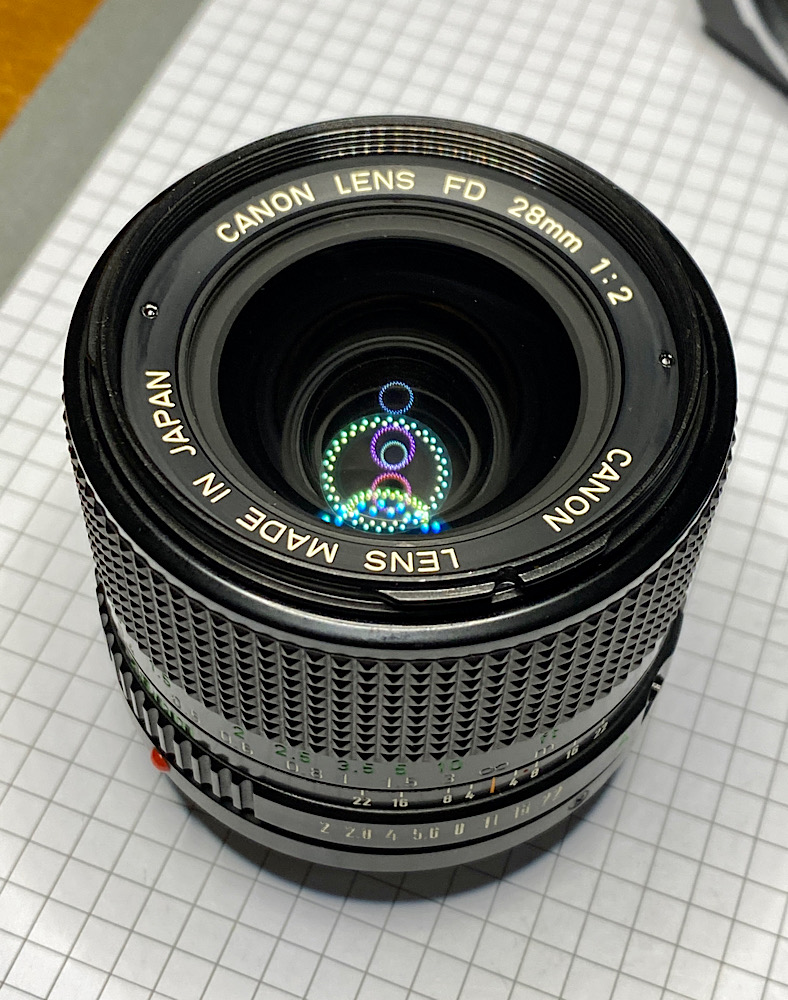

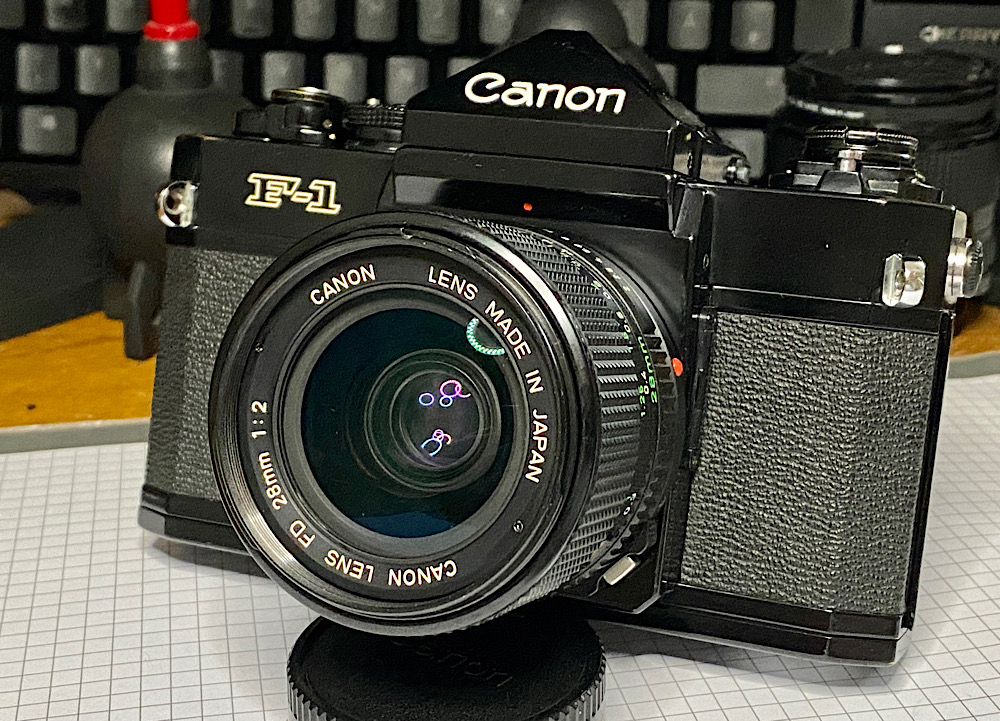

Eines meiner A-Objektive und ganz schön schwer.



Anhang 144041

Anhang 144042

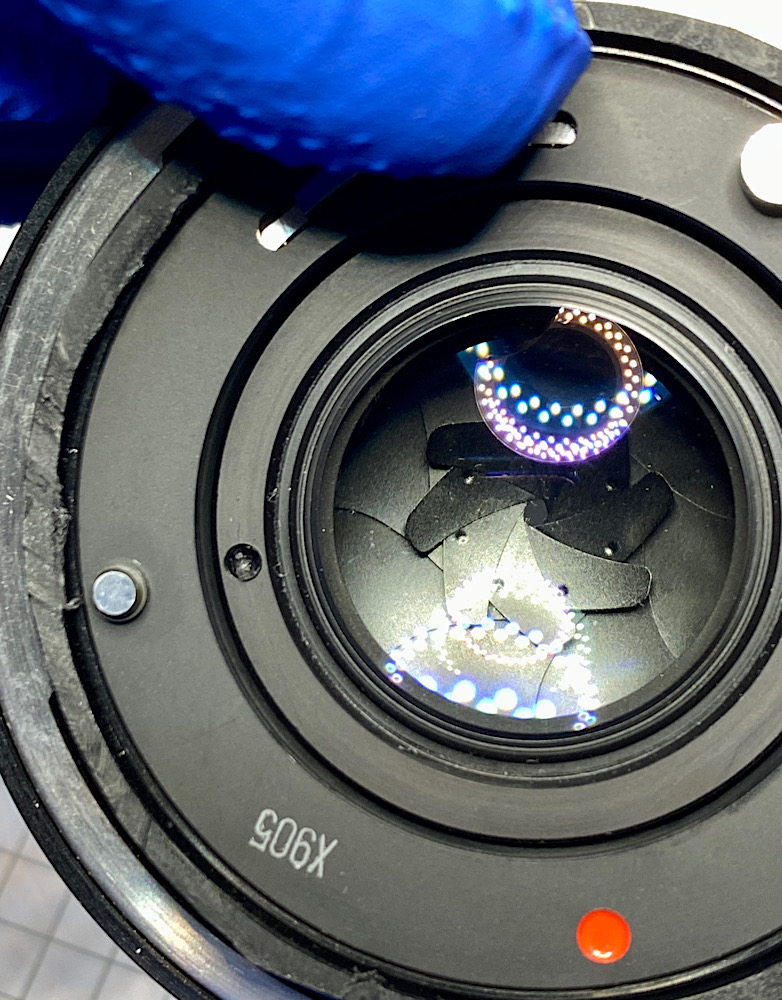

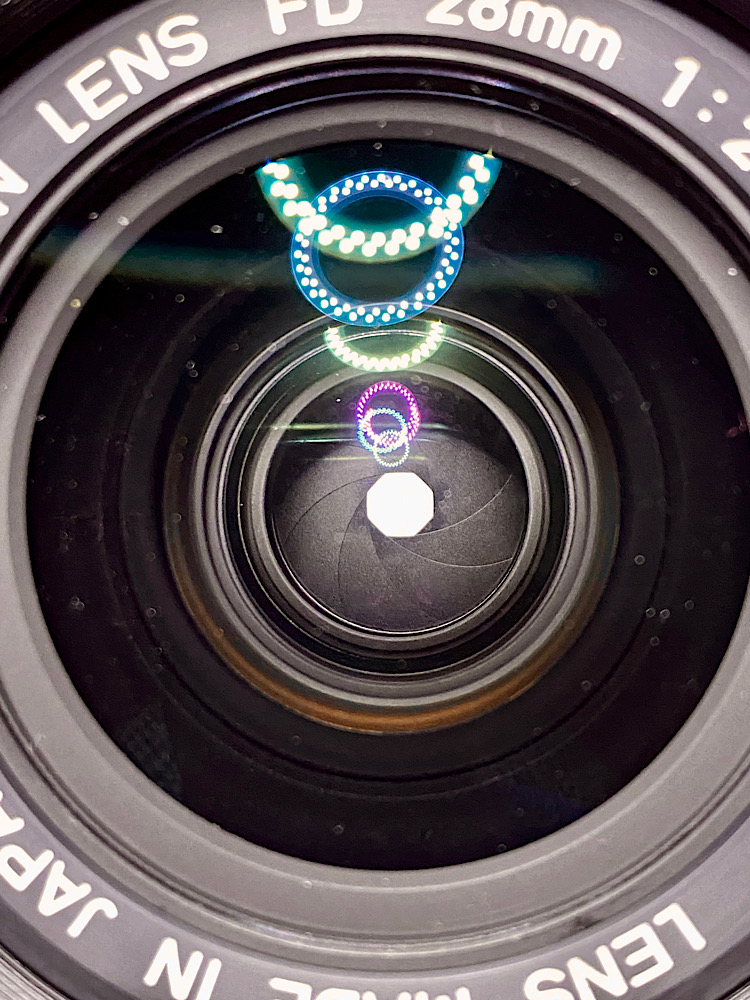

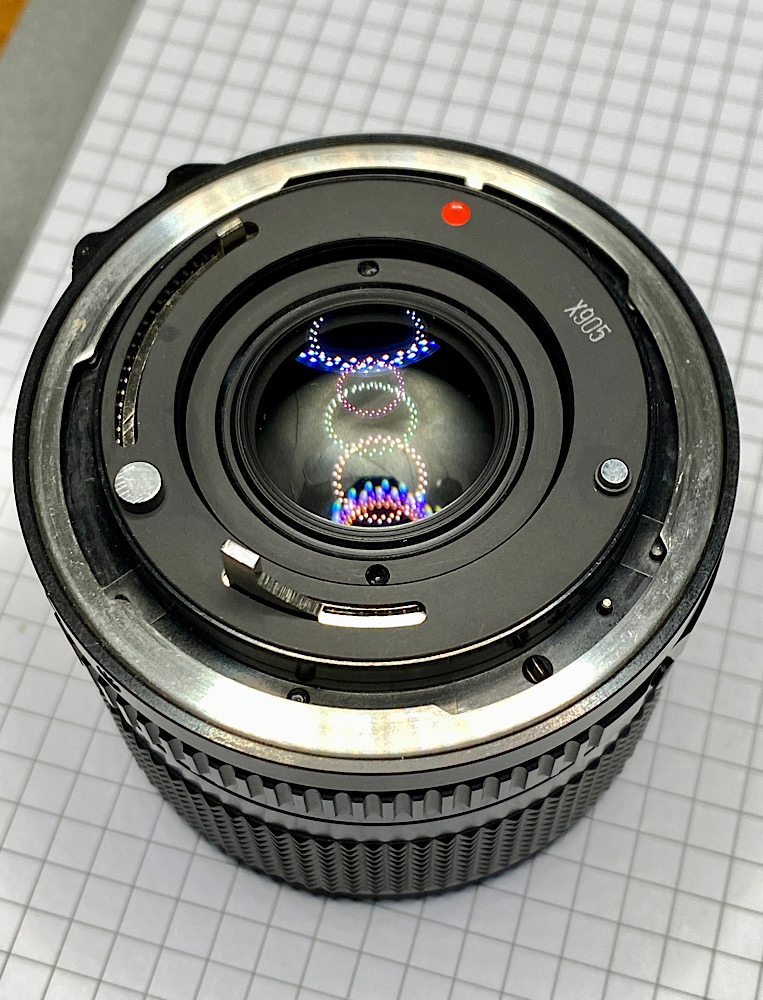

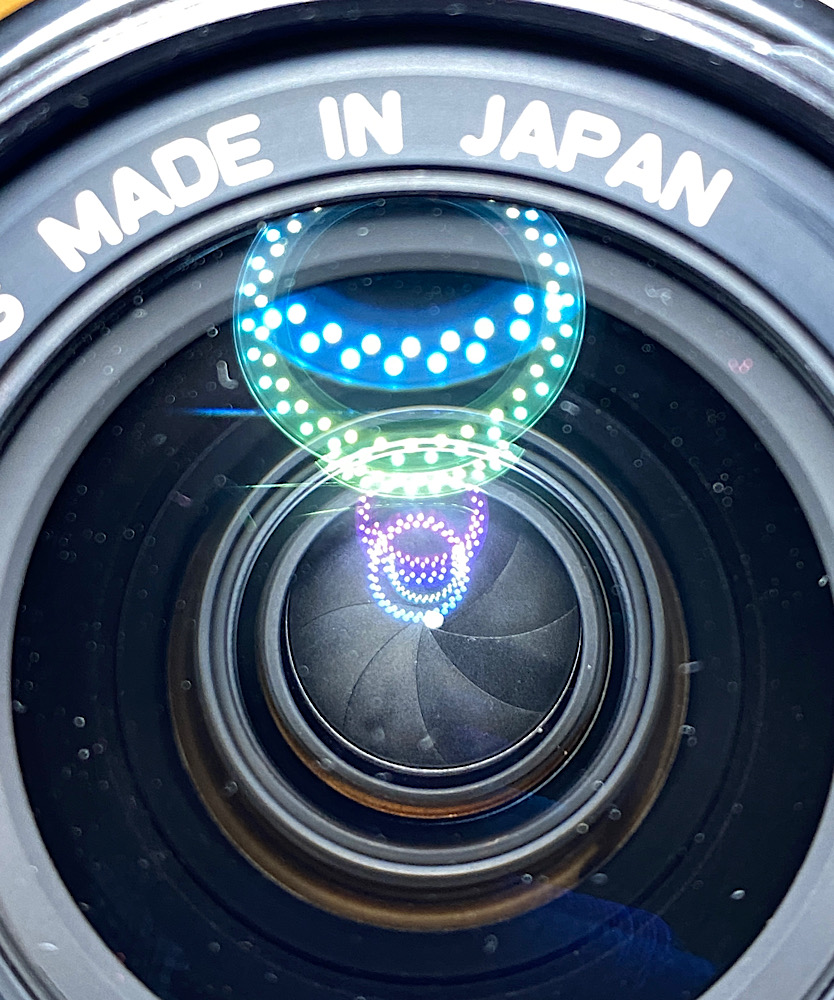

Der Status der Blendenlamellen.

Die Blende schließt noch einwandfrei, aber Öl soll hier keines zu sehen sein.


Überlistung der Blende

Bei einem Canon-nFD-Objektiv steht - abgenommen - die Blende in einer fixen Stellung.

Ein Öffnen und Schließen, wie zB bei Minolta MD oder Nikkor Ai(-S), ist nicht möglich.

So können aber die Blendenlamellen nicht gereinigt werden, da das Durchbewegen der Lamellen Teil des Reinigungsvorgangs ist.

Henry hatte dazu eine Möglichkeit vorgestellt, wie man die Blende dennoch „in Bewegung“ bringen kann:

„Reparaturversuch Tokina FD RMC 80-200mm“

https://www.digicamclub.de/showthread.php?t=14559

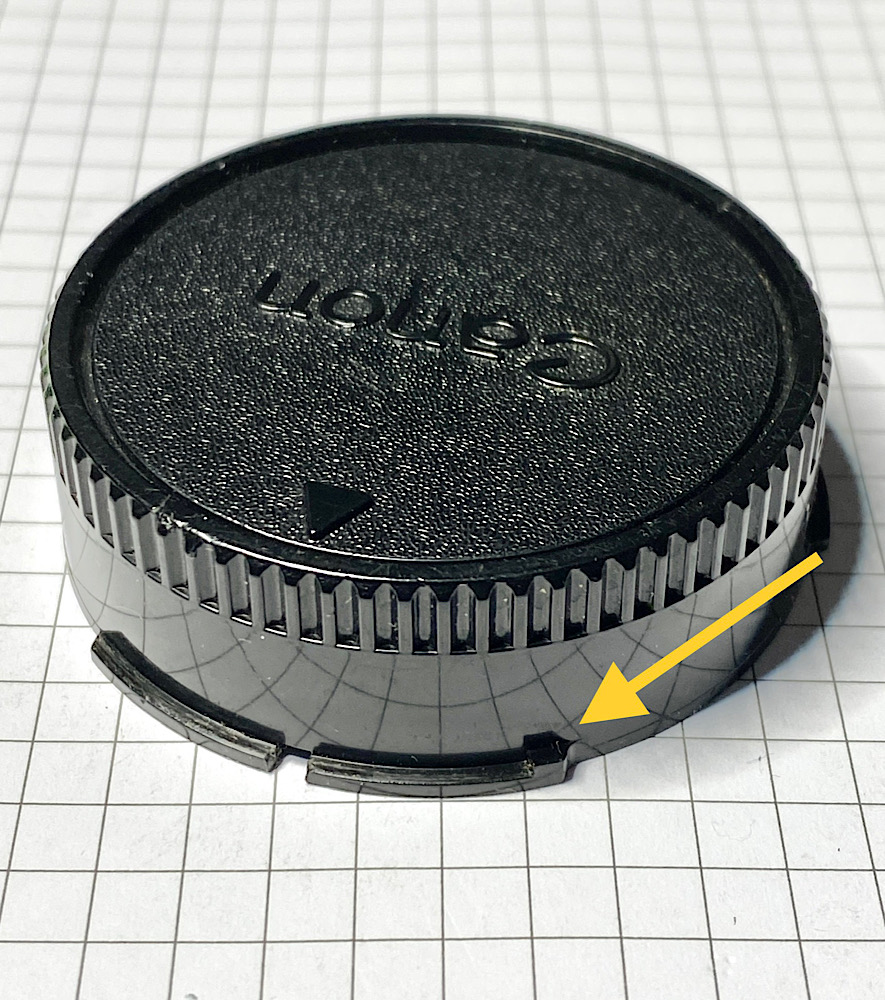

Dazu muss ein Canon-FD-Rückdeckel aufgeschnitten werden.

Der verbleibende Ring simuliert das Objektivbajonett.

Den Ring eingedreht und mit hörbarem Klick eingerastet, lässt sich am Objektiv nun die Blende über den Blendenhebel öffnen und schließen.



Anhang 144043

Anhang 144044

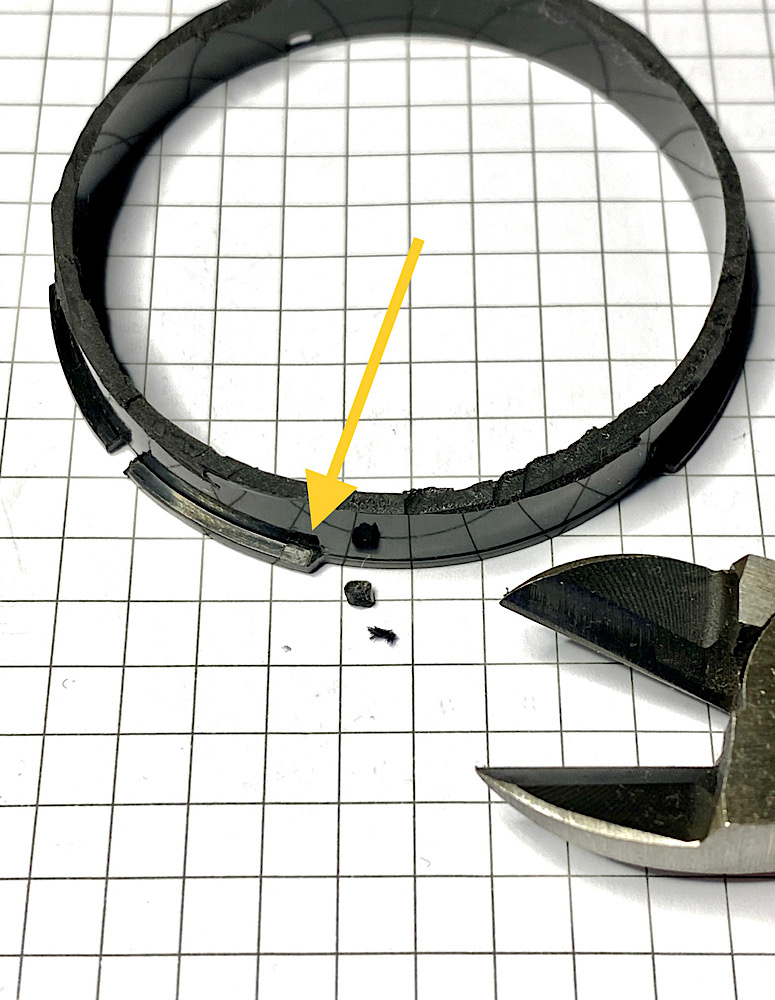

Per Dremel richtete ich einen Rückdeckel in dieser Weise her.

Damit sich der Ring ganz in das Objektiv eindrehen lässt (eigentlich ist es bei FD umgekehrt, der Bajonettring dreht), entfernte ich die kleine Nase am Bajonett des Ringes.



Anhang 144045

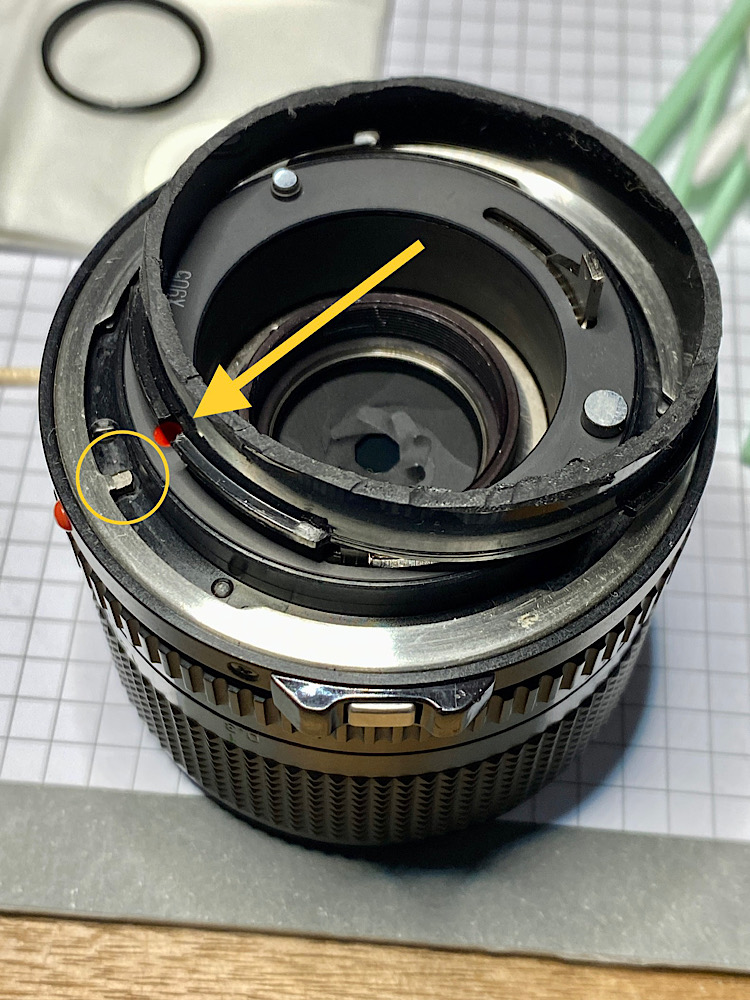

Einsetzen des Ringes …



Anhang 144046

… und eingedreht.

Das Objektiv verhält sich jetzt so, als wäre es an der Kamera montiert.



Anhang 144047

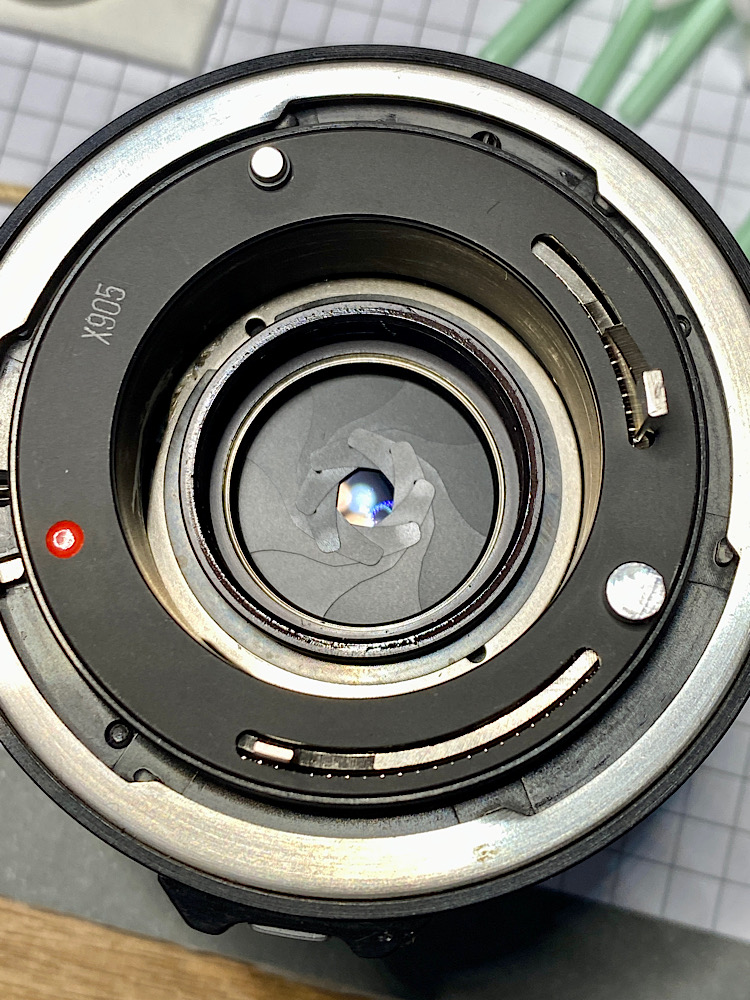

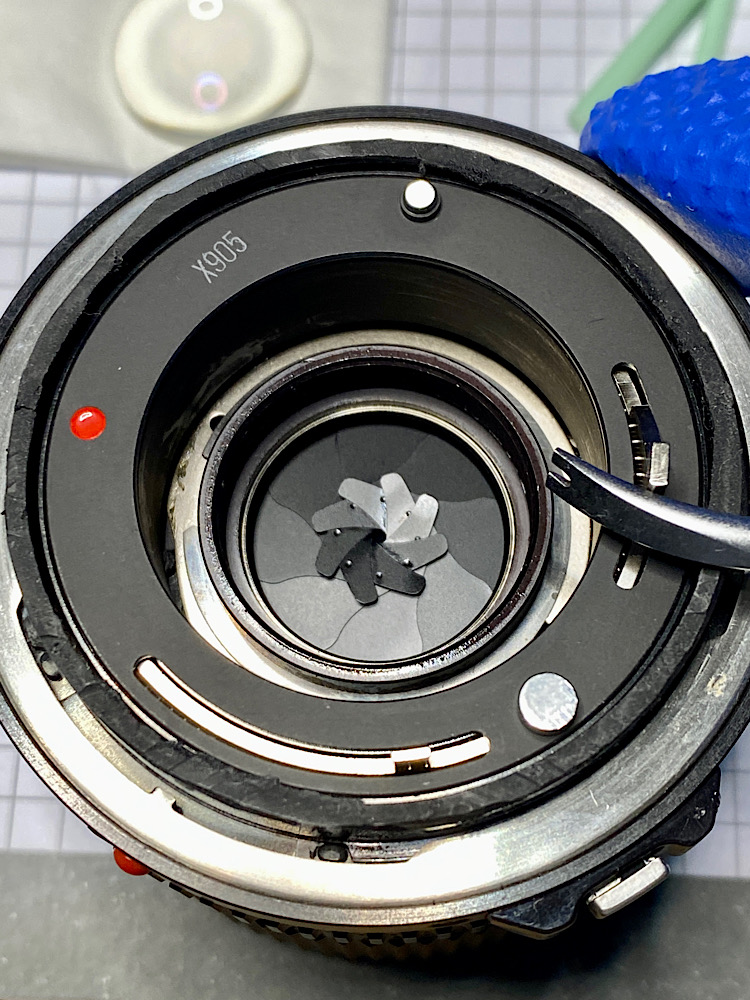

Die Blende lässt sich nun über den Blendenhebel öffnen und schließen.

Im Ruhezustand ist die Blende offen.



Anhang 144048

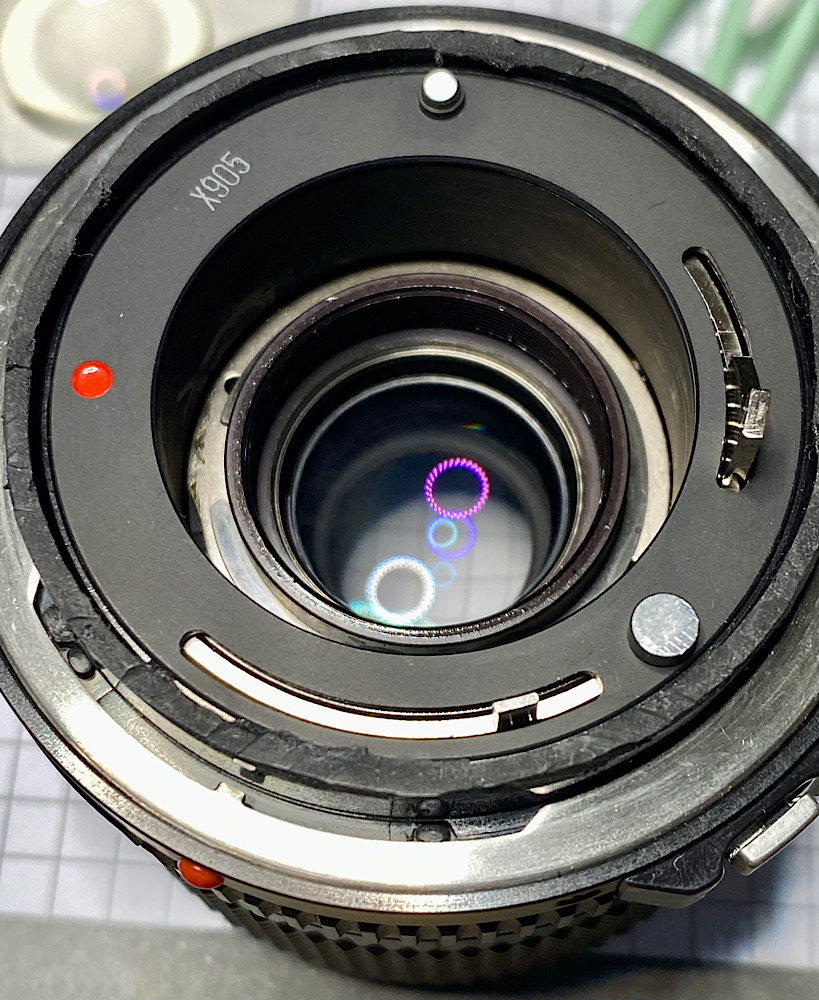

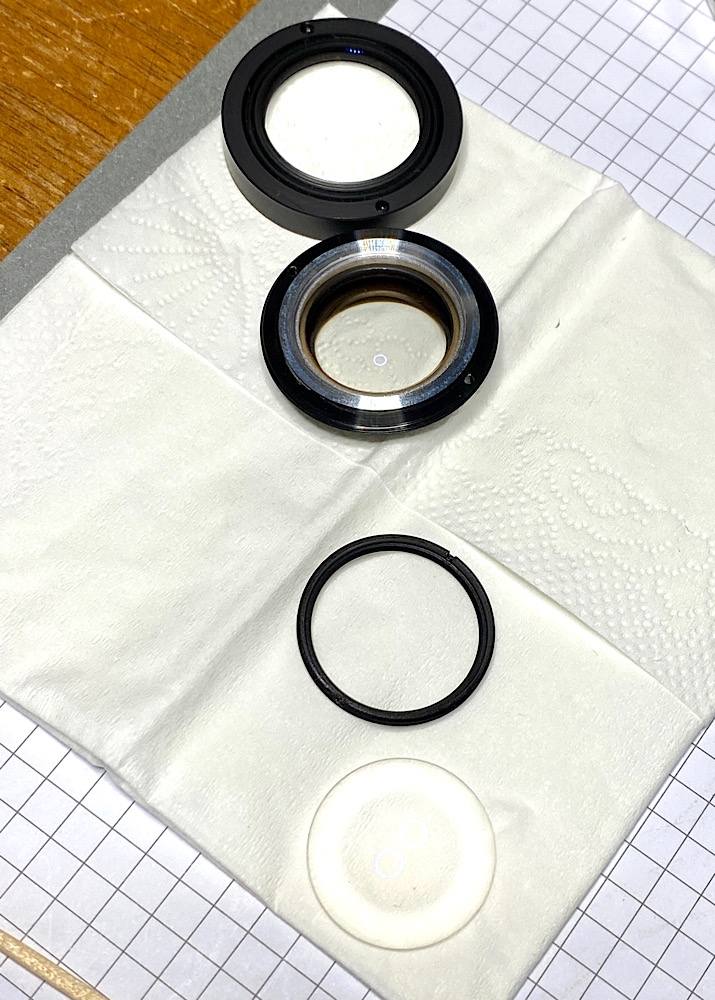

Der Weg zur Blende - die Elemente der hinteren Linseneinheit.



Anhang 144049

Die Linse unter der Blende sitzt sehr knapp und ist etwas eingetrübt.

Ich werde sie nach den Blendenlamellen reinigen.



Anhang 144050

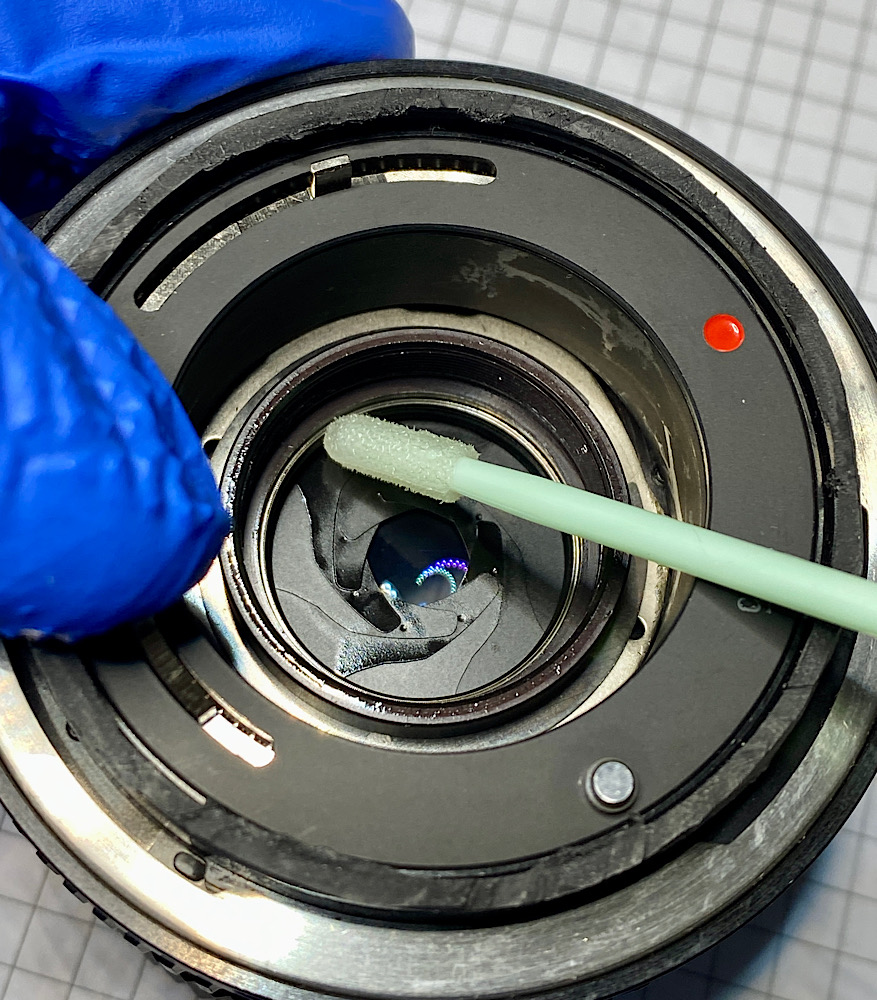

Die übliche Behandlung der verölten Blendenlamellen mit Zippo Feuerzeugbenzin.



Anhang 144051

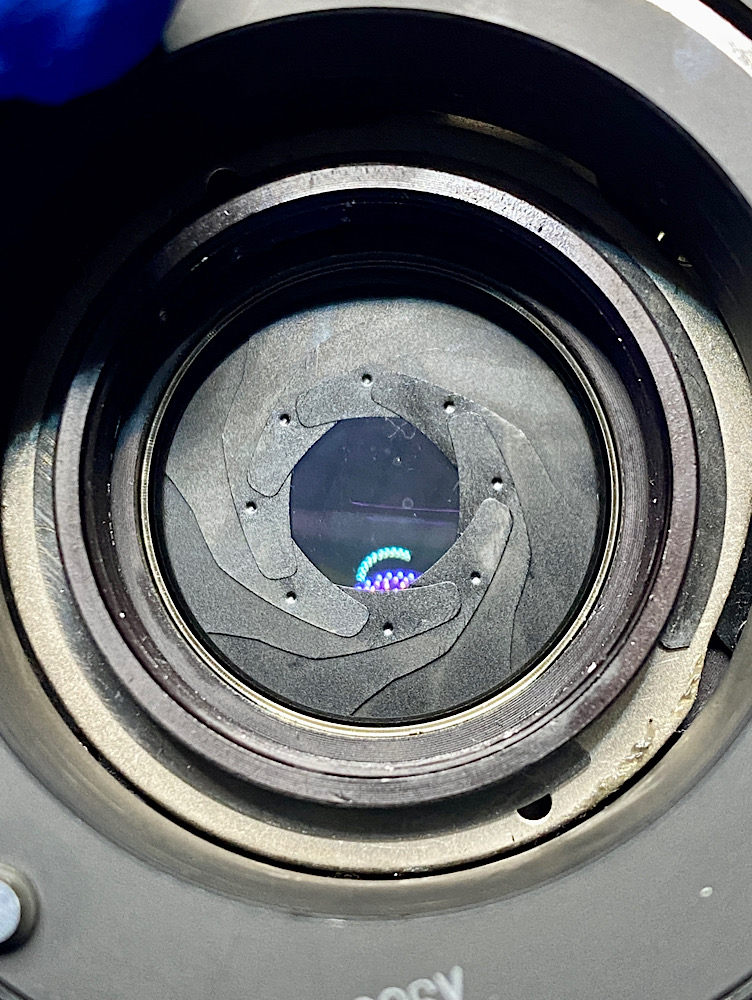

Nach einigen Durchgängen mit Benzin, Öffnen und Schließen, Abtupfen des gelösten Öls und Trocknen mit dem Heißluftgerät sind die Lamellen sauber.

Was nach dem Trocknen noch glänzt, ist Öl, denn das Benzin verdampft.

Daher muss der Vorgang solange wiederholt werden, bis kein Glanz mehr zu sehen ist.



Anhang 144052

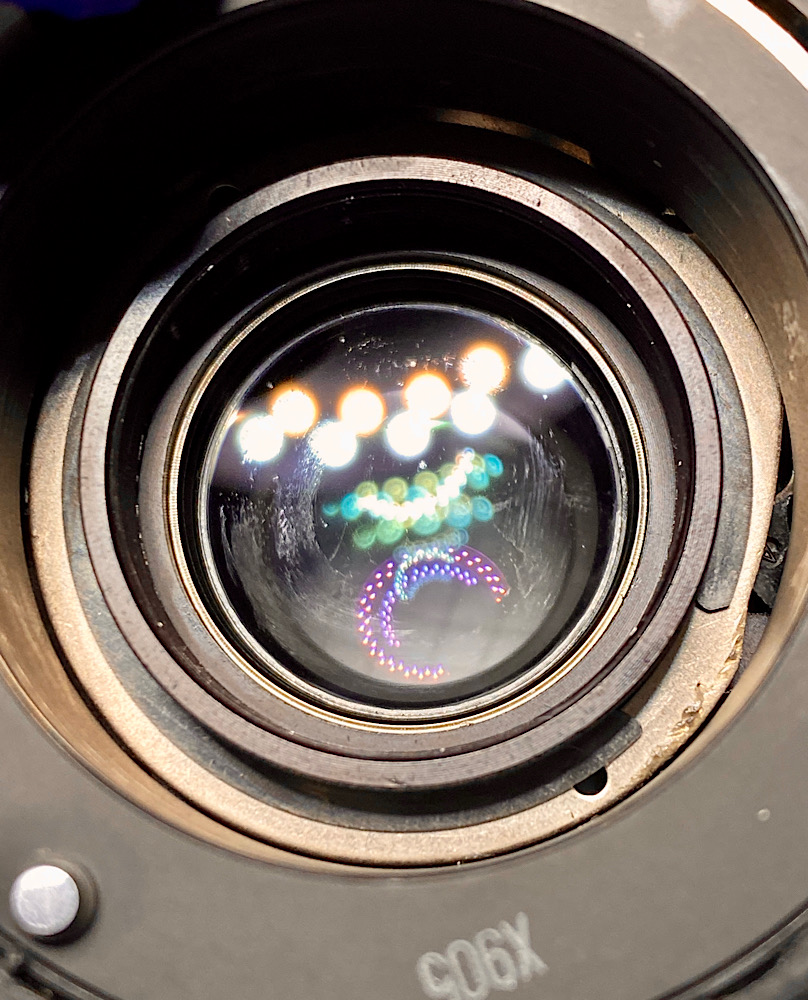

Jetzt kann die Linse unter der Blende gereinigt werden.

Es sind auch Benzin-Öl-Schlieren vom Putzen der Blendenlamellen zu sehen.

Beschlag und Schlieren kommen mit Isopropylalkohol, Reinigungsstäbchen und Linsenreinigungstuch weg.



Anhang 144053

Anhang 144054

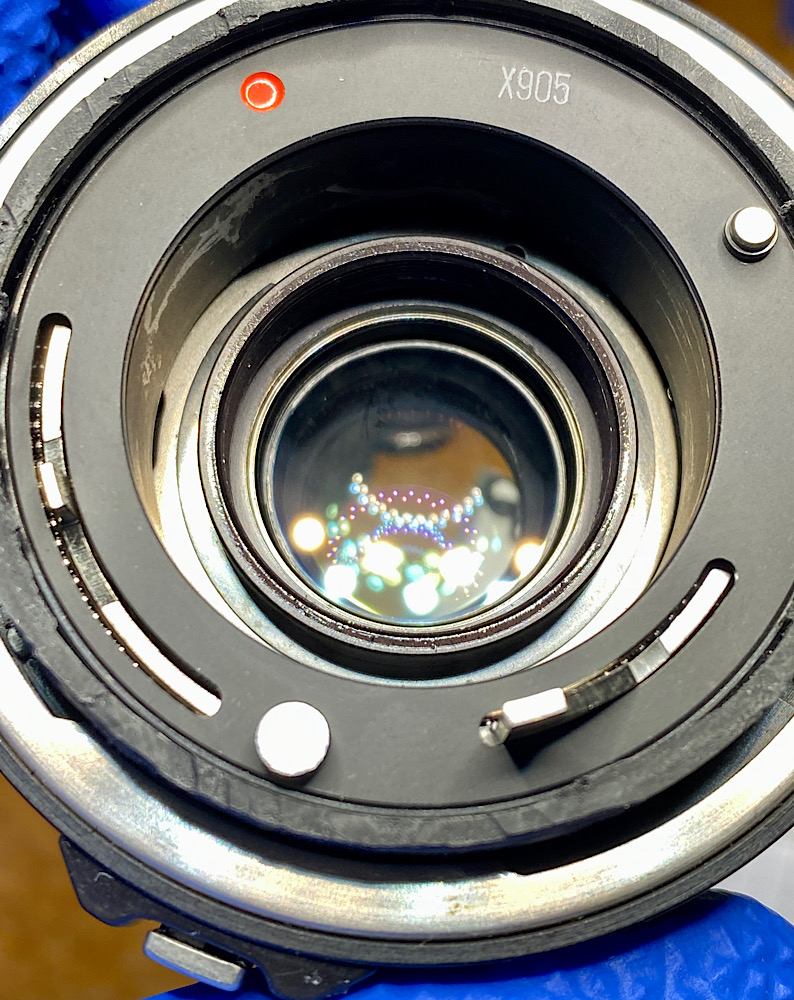

Wieder montiert.



Anhang 144055

Jetzt sollte für einige Zeit wieder Ruhe sein im Blendenregister :yes:

Ich wette, dass das nFD 35/2 ähnlich aufgebaut ist.

Morgen wird es geputzt :yes:

Zitat:

---

Zitat von Ando

Ich wette, dass das nFD 35/2 ähnlich aufgebaut ist.

Morgen wird es geputzt :yes:

---

Doch nicht, weil ich beim 28/2.0 bereits wieder leichte Ölspuren auf der Blende sehe.

Da wäre also eine Komplettreinigung mit Neufettung angebracht, die ich aber erst dann in Angriff nehmen werde, wenn die Blendenlamellen nicht mehr zackig ablaufen.

Gleiches gilt für das 35er.

Jedenfalls bin ich froh, die Dinge jetzt besser einschätzen und bewerten zu können.

Vor meinen Reparaturbemühungen setzten mir trübe Linsen und Blendenöl zu, da ich nur die Werkstatt als Lösung sah.

Jetzt bin ich da wesentlich entspannter :yes:

Sei bitte vorsichtig:

Ich gehe davon aus, dass das nFD 2/28mm eine Floating - Konstruktion ist.

Den Vorgänger hatte ich bereits einmal offen, also das SSC 2/28mm, weshalb ich Dir ans Herz legen würde, erstmal dort zu lesen, bevor Du das Objektiv aufmachst, weil Du vermutlich zunächst über das Gleitlager-Problem stolpern wirst und das dann zu einer umfangreicheren Operation werden wird.

Hier der Link des Berichtes von 2012, den Du aufmerksam vorab lesen solltest.

https://www.digicamclub.de/showthrea...t=nFD+2%2F28mm

LG
Henry

Zitat:

---

Zitat von hinnerker

Sei bitte vorsichtig:

Ich gehe davon aus, dass das nFD 2/28mm eine Floating - Konstruktion ist.

Den Vorgänger hatte ich bereits einmal offen, also das SSC 2/28mm, weshalb ich Dir ans Herz legen würde, erstmal dort zu lesen, bevor Du das Objektiv aufmachst, weil Du vermutlich zunächst über das Gleitlager-Problem stolpern wirst und das dann zu einer umfangreicheren Operation werden wird.

Hier der Link, den Du aufmerksam vorab lesen solltest.

https://www.digicamclub.de/showthrea...t=nFD+2%2F28mm

LG
Henry

---

Danke, Henry!

Beim nFD hier habe ich nur die hinteren Linsen herausgeholt, sonst aber nichts gemacht.

Das Lager-Problem ist mir bewusst, aufgrund deiner Beiträge :yes:

Ich habe auch gelesen, dass du den Sprung vom Dremel zu Hause hin zur eigenen Werkstatt mit Vollbestückung geschafft hattest.

Darum beneide ich dich - nicht nur um die Werkstatt, sondern auch um deine Fähigkeit, dort sinnvoll arbeiten zu können :yes:

Den Umgang mit dem Dremel kann man sich selbst beibringen, dazu gibt es ja auch genügend Anleitungen im Web.

Aber wie man an einer Drehbank arbeitet, das lernt man online wohl nicht.

Ich habe eine gute Ausbildung, aber für Fotogerätereparaturen taugt sie nur hinsichtlich Berichte schreiben.

Gerne würde ich hier mehr praktische Fähigkeiten besitzen.

Zitat:

---

Zitat von Ando

Ich habe auch gelesen, dass du den Sprung vom Dremel zu Hause hin zur eigenen Werkstatt mit Vollbestückung geschafft hattest.

Darum beneide ich dich - nicht nur um die Werkstatt, sondern auch um deine Fähigkeit, dort sinnvoll arbeiten zu können :yes:

Den Umgang mit dem Dremel kann man sich selbst beibringen, dazu gibt es ja auch genügend Anleitungen im Web.

Aber wie man an einer Drehbank arbeitet, das lernt man online wohl nicht.

Ich habe eine gute Ausbildung, aber für Fotogerätereparaturen taugt sie nur hinsichtlich Berichte schreiben.

Gerne würde ich hier mehr praktische Fähigkeiten besitzen.

---

Das mit der Vollausstattung kam auch erst, als ich die hervorragenden Möglichkeiten der feinmechanischen Werkstatt in dem an unsere damalige Wohnung angrenzenden Halle den Eigentümer der Werkstatt kennen lernte. Im Zuge der VNEX Entwicklung lernte ich zuerst seinen Dreher kennen, der im Büro die Arbeitsvorbereitungen (CAD Zeichnungen und CNC Programme) schrieb und selbst begeisterter Fotograf ist. Der Chef nervte uns immer, weil ich seinen besten Mann von der Arbeit abhielt und hätte mich zu beginn am liebsten des Hauses verwiesen. Aber als ich ihm eines Winternachmittags mit einer tollen Lichtstimmung entstandenes Bild auf der Kamera zeigte, während er draussen vor der Werkstatt selbst den Himmel und die Stimmung genoss, entfuhr ihm " das Bild hätte ich dann gern". Er bekam es in Form einer 60 x 40cm großen Leinwandaufnahme abgezogen und ziert seitdem sein Wohnzimmer. Seit dem Zeitpunkt wurden wir Freunde und ich konnte in der Werkstatt schalten und walten... bekam sogar in der Folge einen eigenen Schlüssel um nach Feierabend dort an die Drehbänke gehen zu können. Was ich während der zwei Jahre dort über den gesamten Werkstatt-Kram, die Maschinen und die Metallbearbeitung beigebracht bekam, war enorm.

Es zeigte mir aber auch, wo die Grenzen dessen liegen, was man mit einem Dremel machen kann und wo es sinnvoller ist, die Kollegen dort zu bitten, Dinge für mich zu erledigen.

in Zeiten der VNEX Entwicklungen stieg ich dann zu einem wichtigen Kunden auf und die CNC Maschinen glühten.

Als wir dort weg zogen in unser eigenes Haus, war klar, dass es ohne eine eigene Drehbank für die Nachbearbeitung nicht ging. Also suchte ich eine gebrauchte Maschine... und da ich auf alte, solide Sachen stehe, wurde es eine Boley Drehbank von 1948.. noch mit alten Lederrieben (sind nachher umgebaut worden), die ich für nur 375 Euro zusammen mit zwei vollständigen Sätzen 0.5-200mm Spannzangen von Zeiss Ikon, Dreibackenfutter, Schnellwechselhalter von Multifix, 3 Wechsler dafür für die und vielen weiteren Zubehörteilen geradezu hinterher geworfen bekam.

Alles was ich sonst noch brauchte, bekam ich von der Werkstatt geschenkt, bis hin zu Diamant-Schleifscheiben zum Schärfen der Wendeschneidplatten (so ein Ding kostet selbst fast 200 Euro und war bei denen ein Fehlkauf, der lange herumlag. Auch das Nachschärfen brachte man mir bei und hunderte von Wendeschneidplatten, die bei denen aus den CNC Maschinen kamen, durfte ich mitnehmen und mir schleifen.

Man muss schon eine Menge Glück haben und viele Dinge zusammenkommen. Hier war defintiv die Werkstatt das auslösende Moment und man muss da wirklich gute "Anleiter" haben. Ich hatte dieses Glück und war ein "recht passabler Lehrling"... :lol:

Es ist also nicht allein mit der Ausrüstung getan, man muss sich auch damit beschäftigen und dass ist ein ganz eigenes Feld, abseits von Objektivschraubereien.
Die meiste Zeit steht so eine Drehbank eigentlich nur ungenutzt herum, so schön es auch ist, sie im Notfall zu haben und ich hatte - gerade im eigenen Haus - schon so einige Notfälle, wo hier und da mal etwas gedreht werden musste. Sinn macht so eine Drehbank ausser zur Nachbearbeitung - mit der Kombination zusammen mit einem Dremel als sogenanntes "angetriebenes Werkzeug".
Dazu hab ich für den Dremel mir in einem Drehstahl eine Gewindeaufnahme von der Werkstatt machen lassen, wo ich den Dremel einschrauben kann. Über den Schlitten kann ich dann den Dremel z.B. an jede beliebige Position heranfahren und fräsen, bohren oder Gewinde setzen.

Schon ganz nett, aber eben nicht alles.

LG
Henry, der über den Umgang mit den Sachen aus seiner Erfahrung auch Bücher schreiben könnte.

„Henry, der über den Umgang mit den Sachen aus seiner Erfahrung auch Bücher schreiben könnte.“

Bitte darum!

Es gibt zum Thema viel zu wenig zu lesen und so gut wie nichts Aktuelles.

Das ist die letzte, mir bekannte, Neuerscheinung.

Exzellent, ein ehemaliger Nikon-Mitarbeiter ist der Autor.

Fokus auf mechanische Kameras.

Let’s Try! - Repair and... https://www.amazon.de/dp/B0BFRKN5P6?...p_mob_ap_share


Ansonsten ist Ebbe, abgesehen von den bekannten Klassikern.
