Sektion Nikon SB-E
Eigentlich hatte ich mich auf die Wiederherstellung dieses kleinen Blitzes zur Nikon EM gefreut.
Ein Batteriesäureschaden im Batteriefach ließ auf eine größere Säuberungsaktion hinter den Batteriekontakten hoffen, mit Flick- und Lötarbeit auf der Platine.

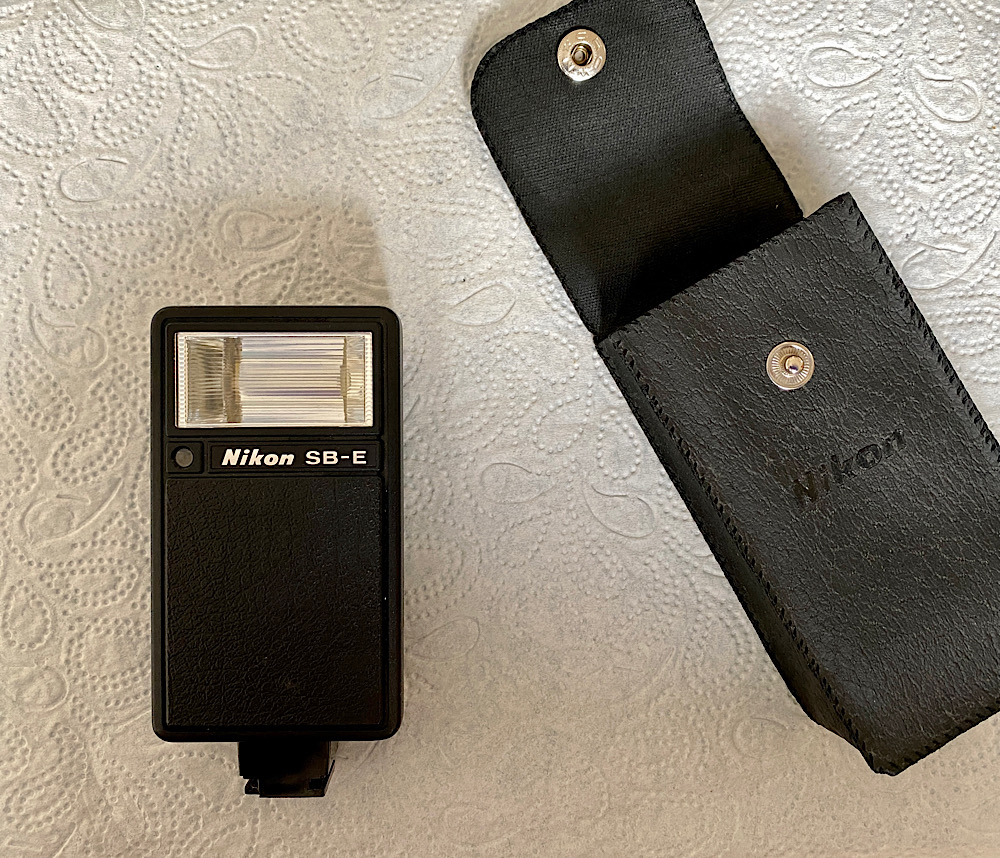

Äußerlich in neuwertigem Zustand, sogar das Originaletui dabei.
Was folgte …
…war ein zäher Kampf mit dem Snap&Click-Gehäuse, wie ich ihn selten erlebt habe.
Egal, wo und wie ich Werkzeug ansetzte zum Aufhebeln, nichts brachte mich weiter.
Anfangs noch vorsichtig und geduldig, brach ich zum Schluss - mit Schutzbrille auf natürlich - diese schwarze Teufelsbox auseinander mit meinem Schraubenzieher fürs Grobe.
Zäher, schlagfester Kunststoff, verriegelt, als ob eine Öffnung niemals vorgesehen wäre.
So wurde aus einem Reparaturversuch eben wieder …
… eine Sektion
Zur Selbstbelehrung und Bauteilegewinnung :yes:
Anhang 143135
Der hoffnungsvolle Beginn
Anhang 143136

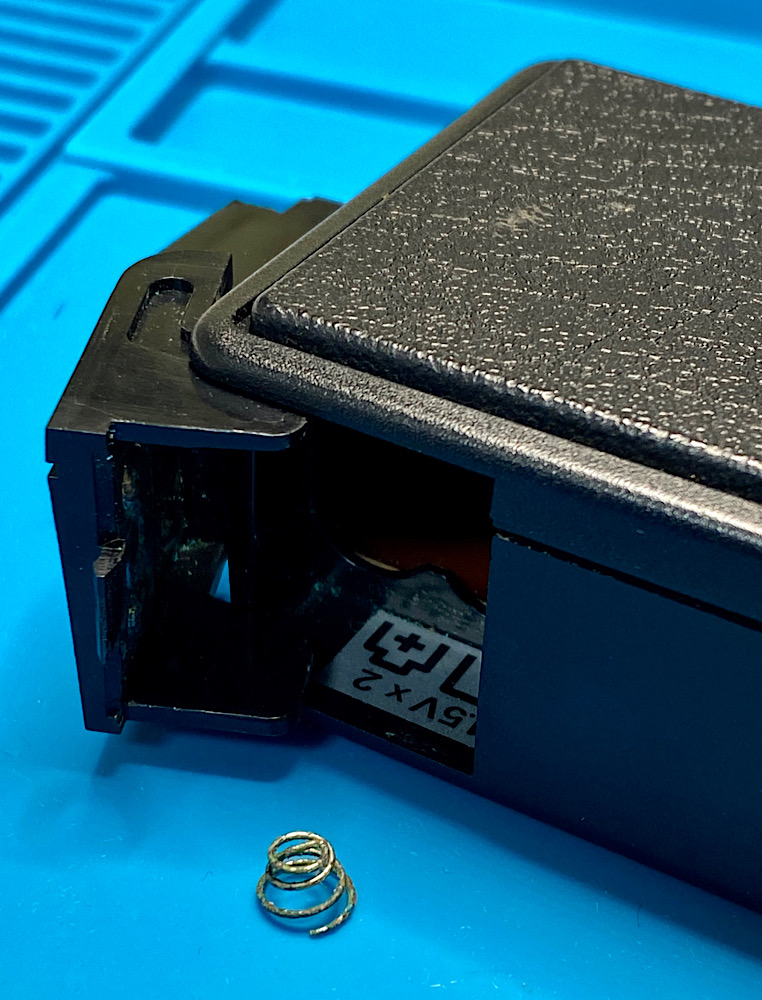

Diese, von der Batteriesäure gefällte, Kontaktfeder fiel mir aus dem Batteriefach entgegen.
So war der SB-E natürlich ein Totalschaden, da nicht betriebsfähig.
Anhang 143137

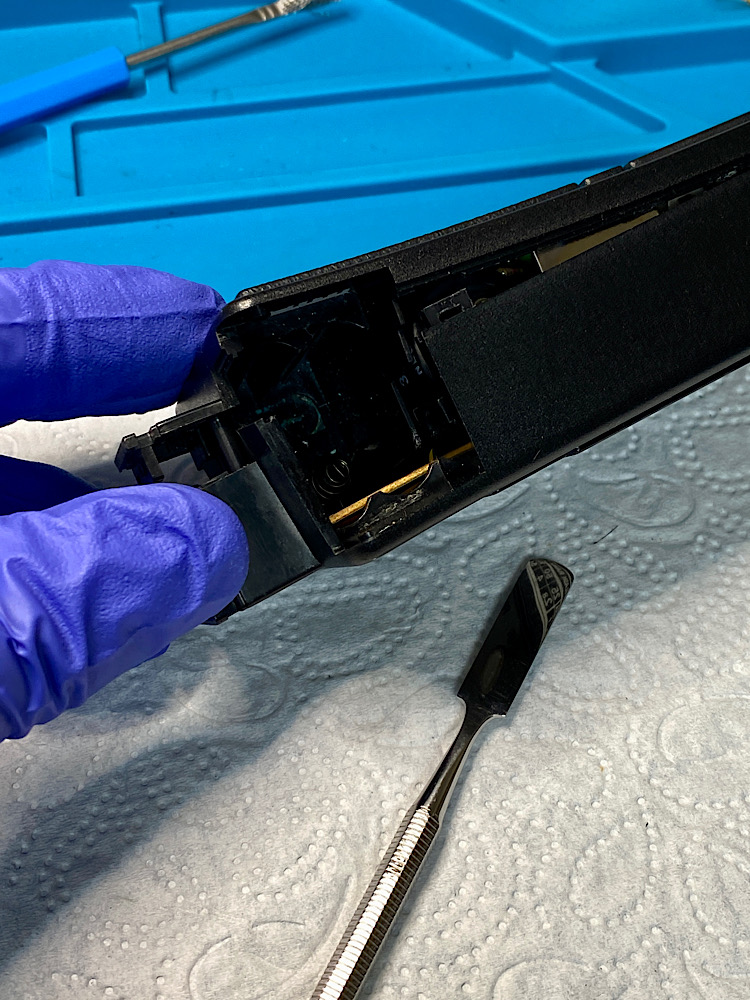

Ich bemühte mich redlich, diese Nuss sanft zu knacken - leider ohne Erfolg.
Anhang 143138

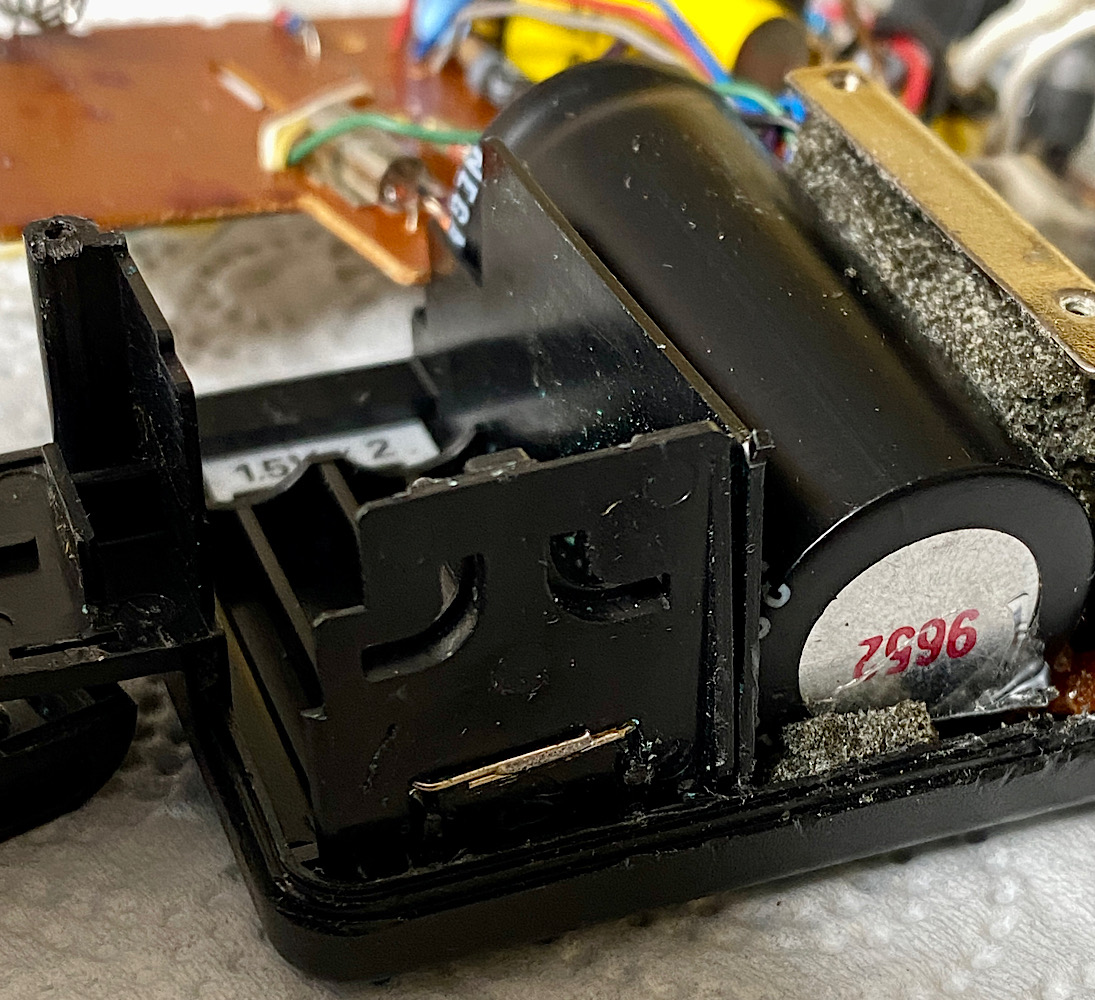

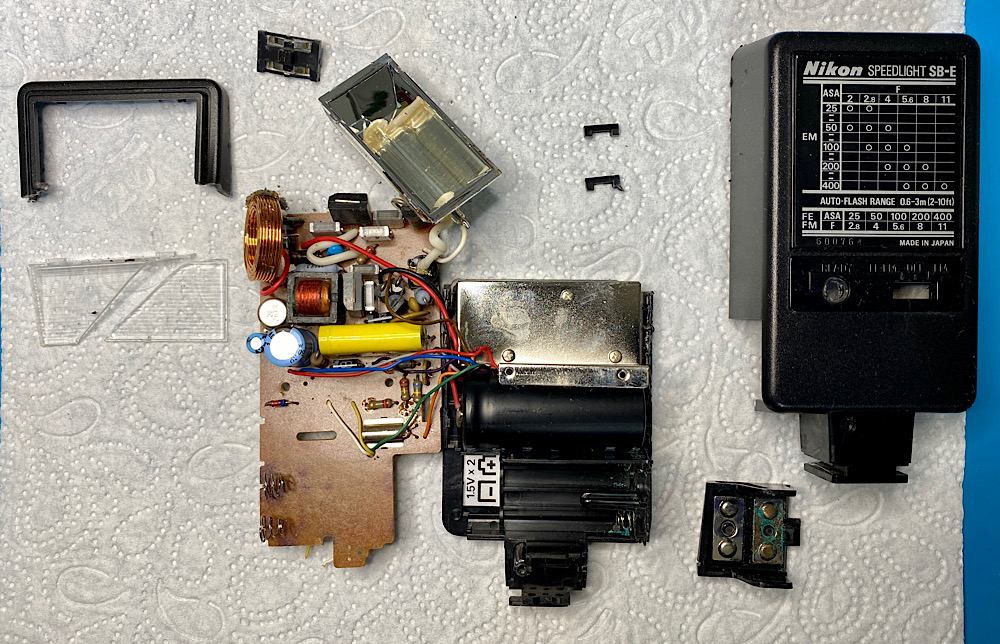

Filetierung nach Aufbrechen des Gehäuses
Anhang 143139

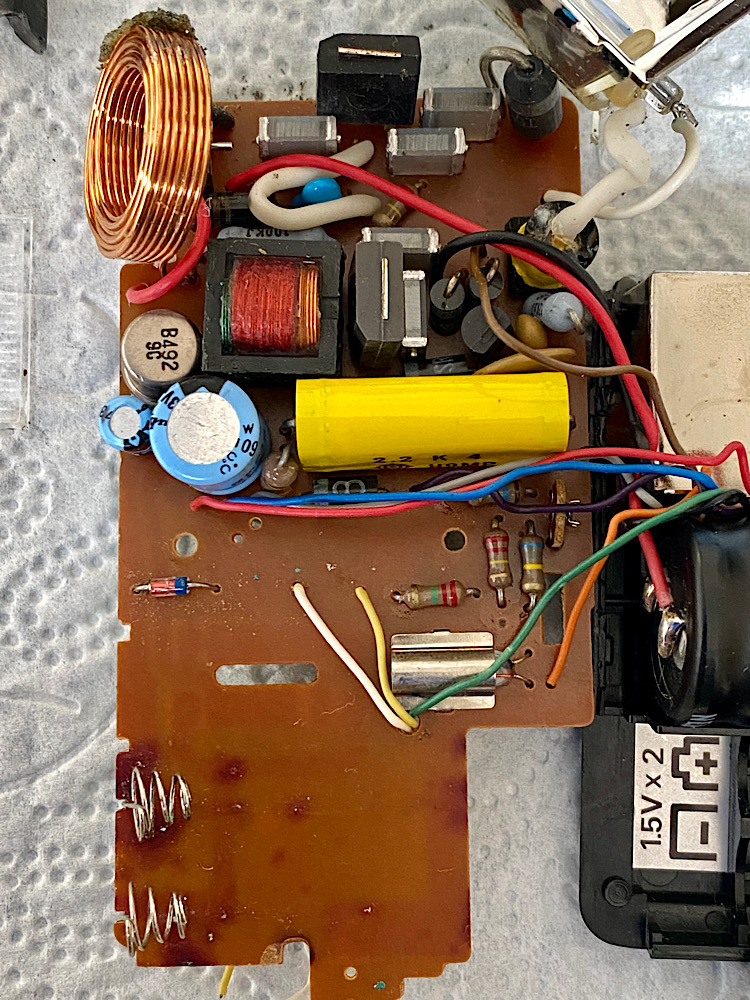

Auf der Hauptplatine.
Anhang 143140

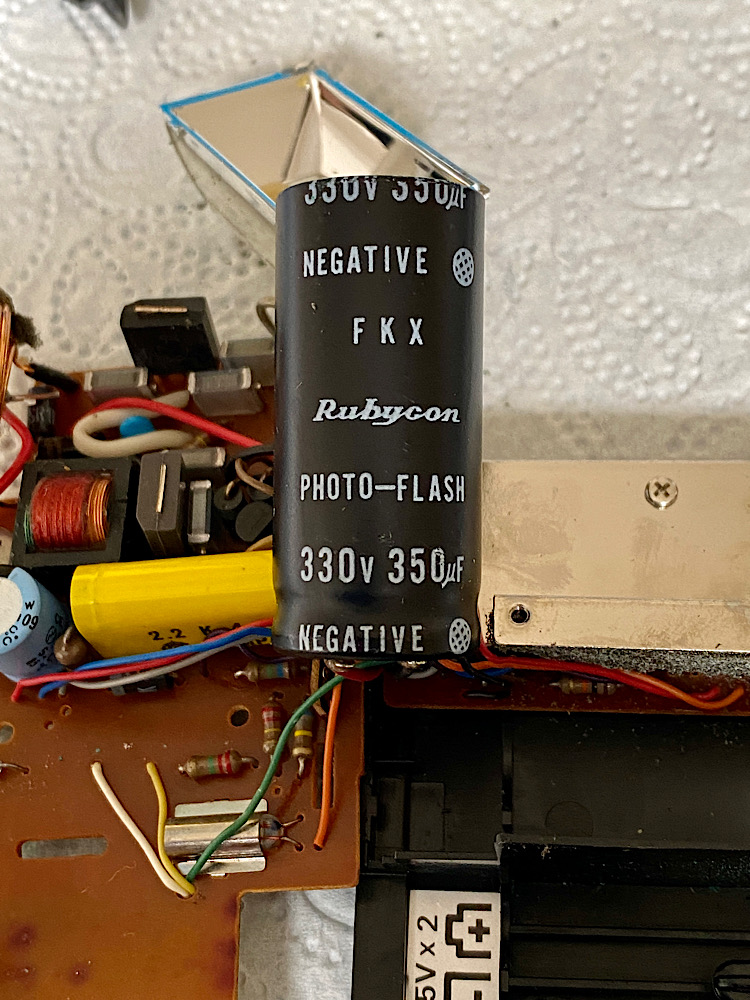

Der Blitzelko - natürlich routinemäßig auf Spannung geprüft.
Das Multimeter zeigte 0 Volt.
Anhang 143141
Kenndaten
Anhang 143142

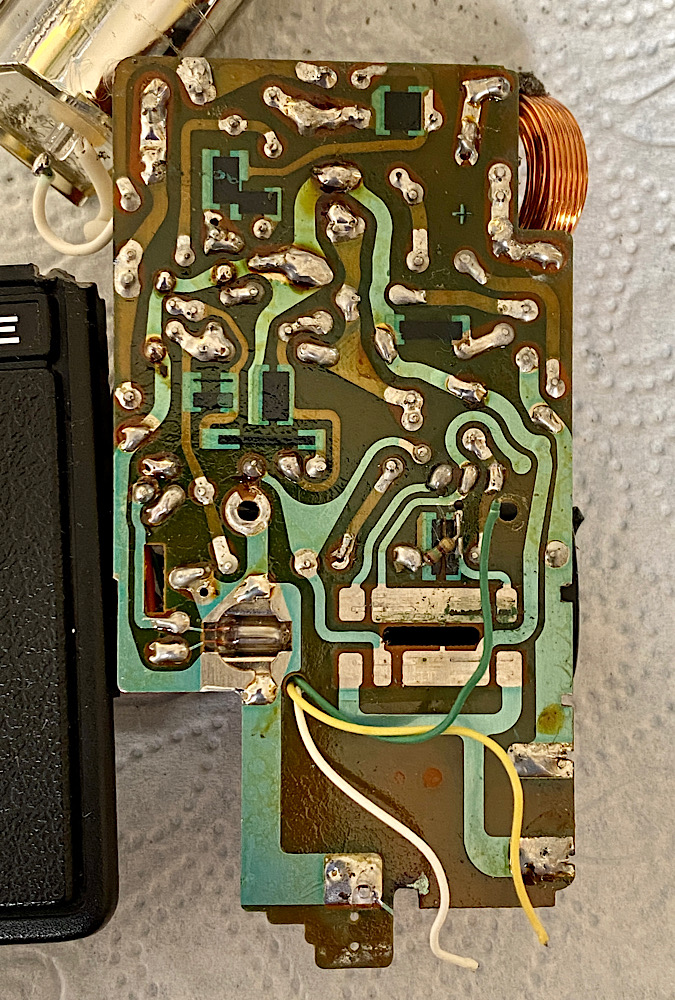

Unterseite der Hauptplatine
Anhang 143143

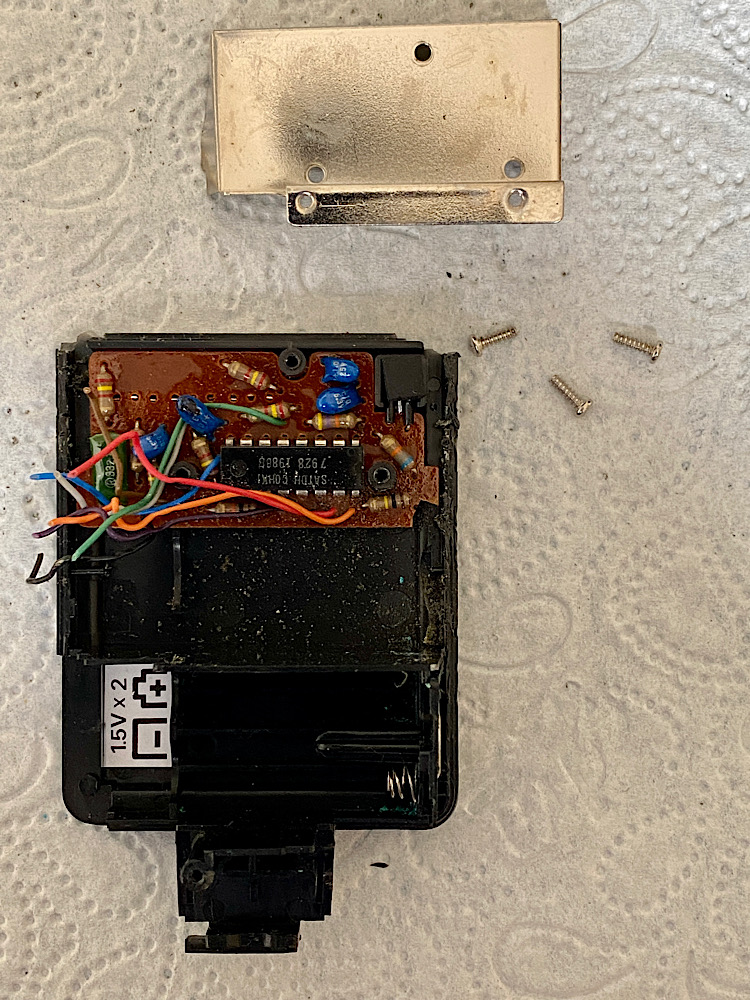

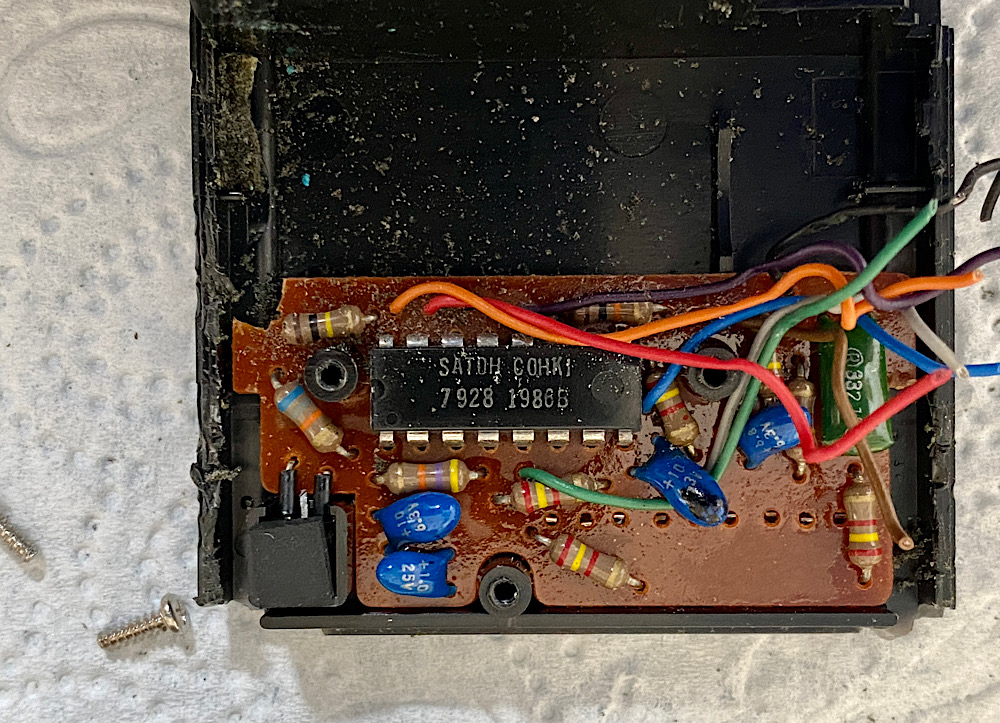

Kleine Platine mit IC
Anhang 143144
Vielleicht finde ich zum IC Infos im Web.
Anhang 143146

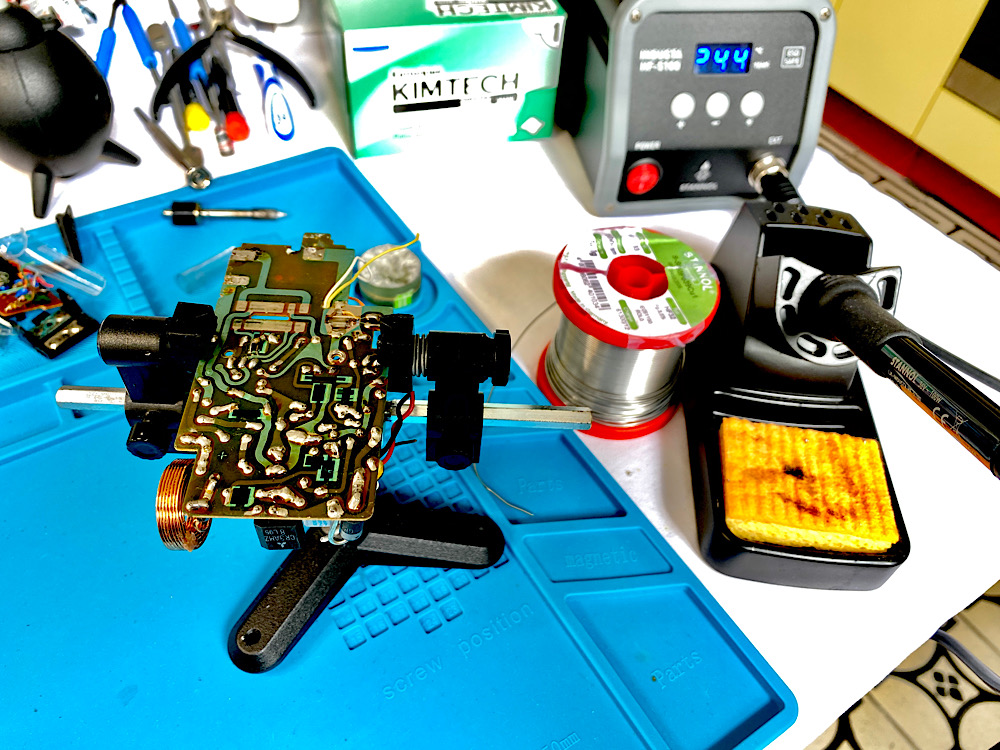

Alles klar zum Auslöten ausgewählter elektronischer Bauteile.
Anhang 143145

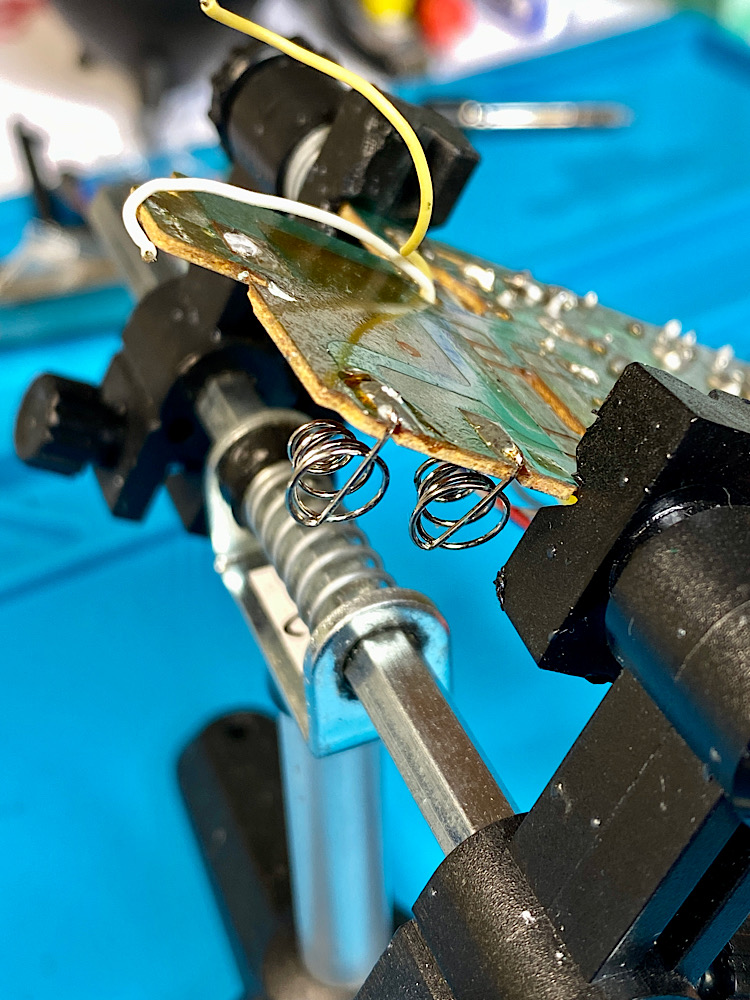

Batteriekontaktfedern sind begehrte Ersatzteile.
Anhang 143147

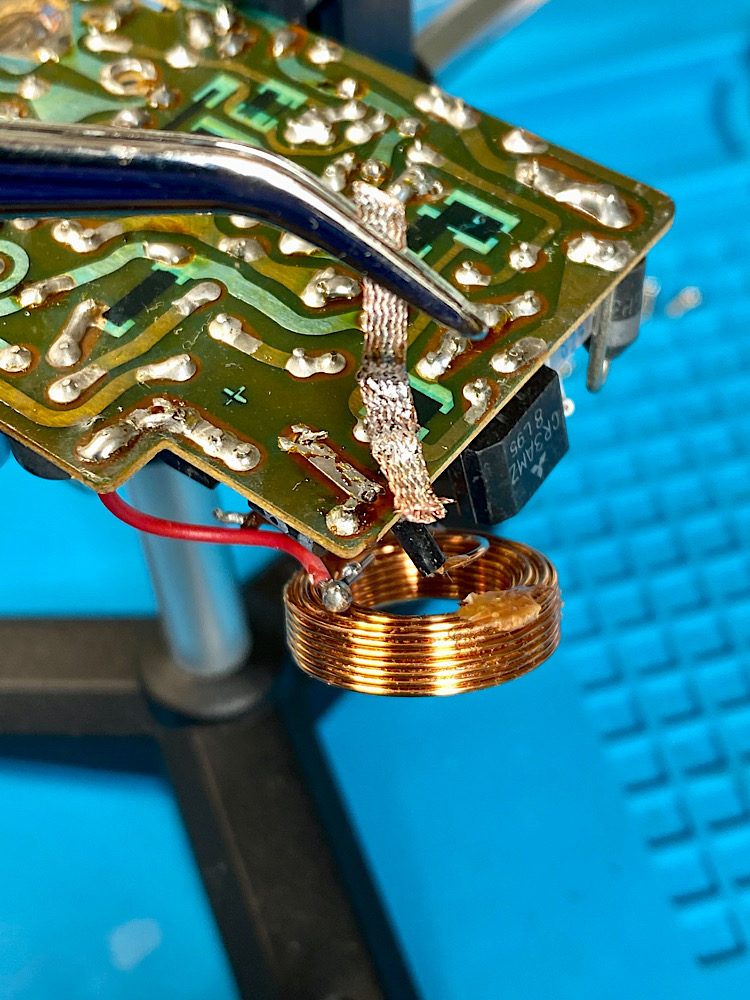

Eine schöne Kupferspule.
Anhang 143148

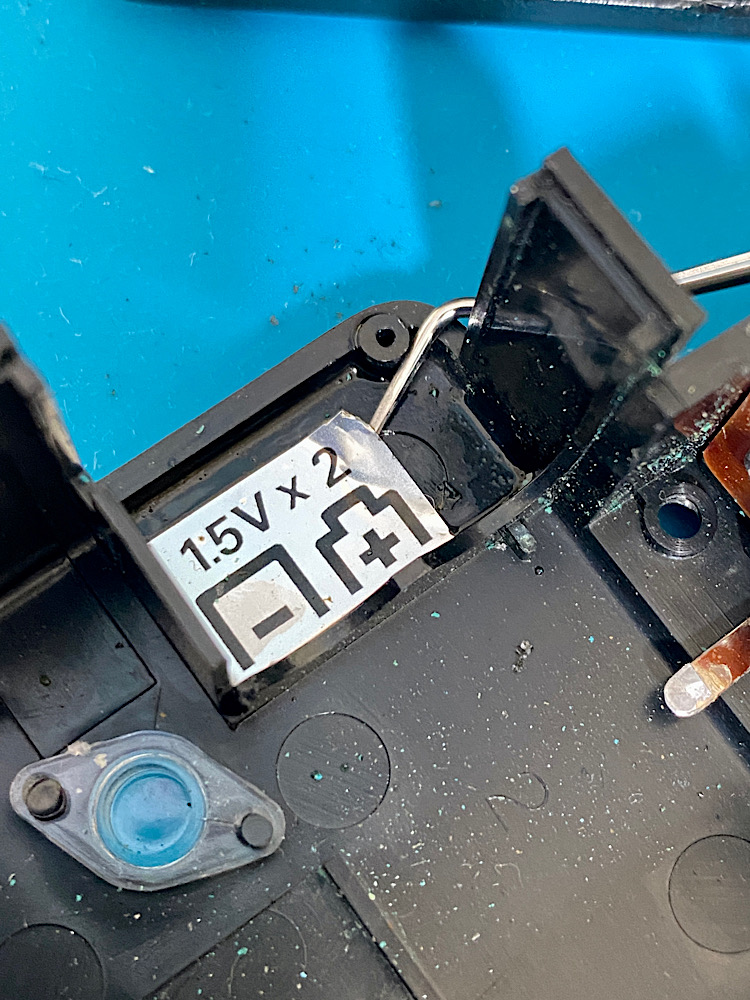

Etiketten als Ersatz, wo sie später vielleicht einmal gebraucht werden.
Nach der Gabe von reichlich Isopropylalkohol lässt sich der hauchdünne Aufkleber langsam abziehen.

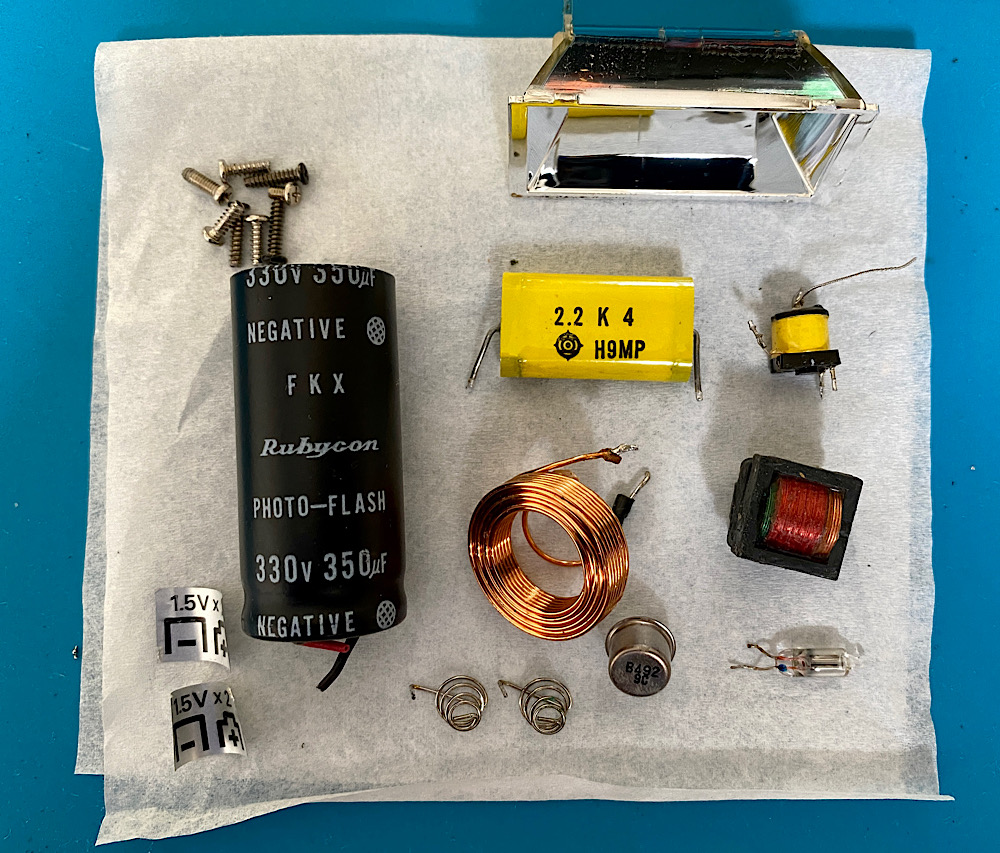

Anhang 143149

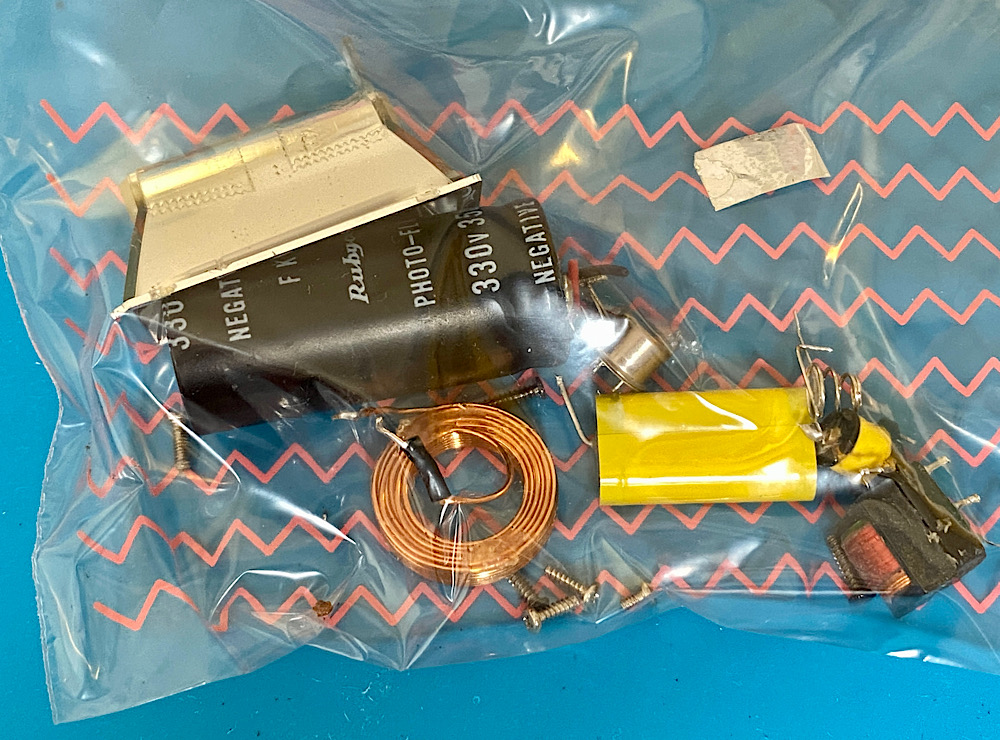

- Schrauben
- Blitzelko
- Etiketten aus dem Batteriefach
- Reflektor
- 2,2-Kiloohm-Hochlastwiderstand
- drei Spulen
- Batteriekontaktfedern
- Transistor
- Glimmlämpchen
Anhang 143150
Parts
