Hallo euch,

heute hatte ich spontan den Mut gefunden mich mit der Reparatur meiner Messsucher Kameras und einem externen Messgerät zu beschäftigen .

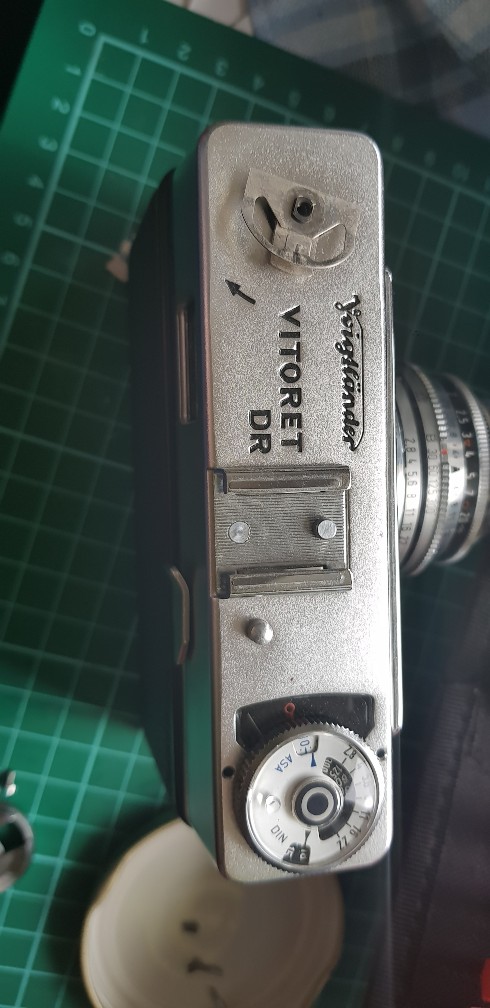

zuerst habe ich mich an eine Voigtländer Vitoret DR gemacht, die Kamera hatte einen total dreckigen Sucher so dass man fast nichts mehr erkannt hat vor Nebel außerdem lag der Messucher total daneben (ich dachte erst das ich sowas nie wieder richten könnte, hatte sich bei der Voigtländer aber als sehr einfach rausgestellt) .

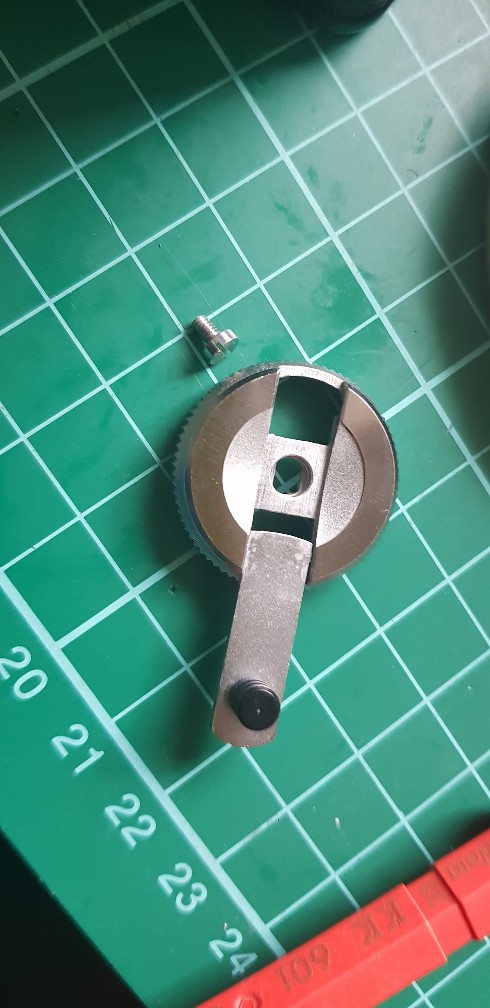

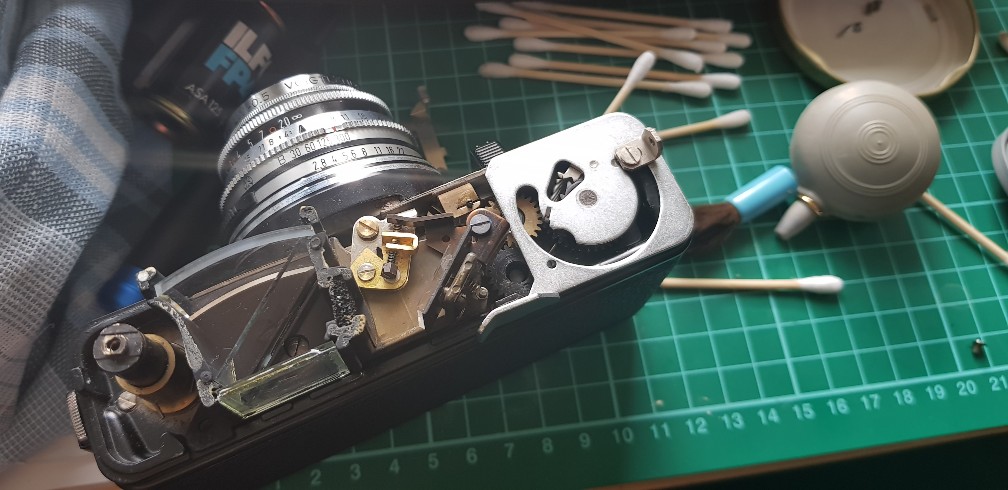

Zuerst habe ich das Topcover und die Kurbel demontiert , vor allem bei der kurbel musste ich erst etwas überlegen bis mir der Aufbau klar wurde .

Anhang 141373

Anhang 141374

Danach habe ich mir den Sucher vorgenommen alle Flächen vorsichtig geputzt (mit Wasser und Wattestäbchen), dann habe ich mir den Winkelspiegel des Messsuchers vorgenommen und hier auch wieder vorsichtig geputzt. Der Sucher war danach ein Wunder im Vergleich zu vorher.

Anhang 141375

Anhang 141376

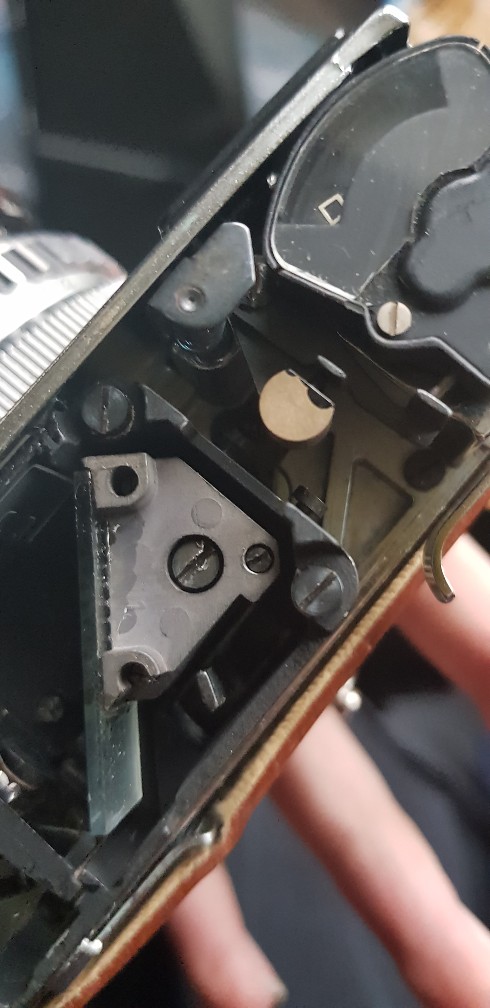

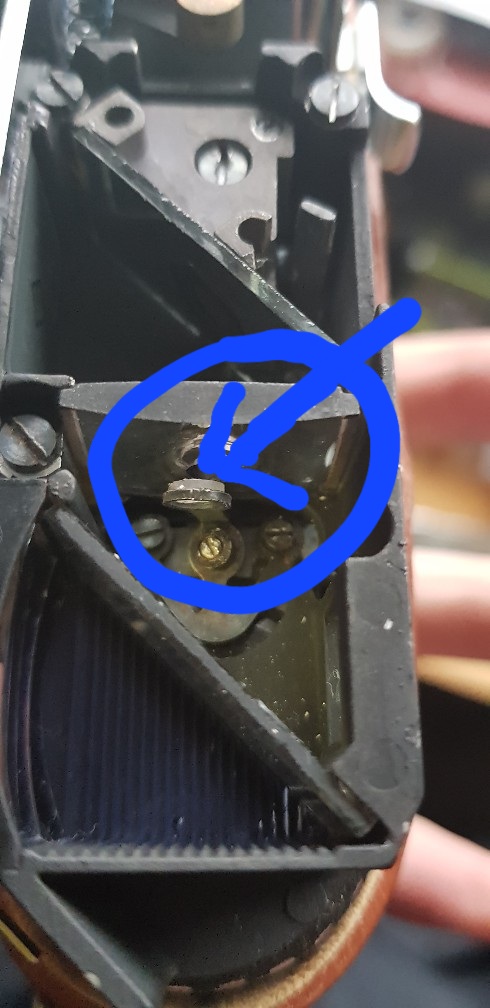

Dann habe ich mittels der kleinen Schraube in der Bildmitte vorsichtig den Messsucher auf unendlich justiert (natürlich nur Amateurhaft, Werkstätten werden das sicher besser machen). Dann habe ich alles wieder vorsichtig zusammengebaut .

Anhang 141377

Und das ganze noch einer gründlichen Säuberung unterzogen.

Anhang 141382

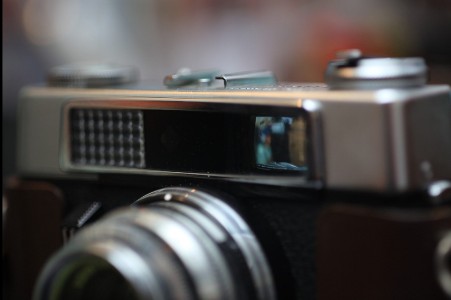

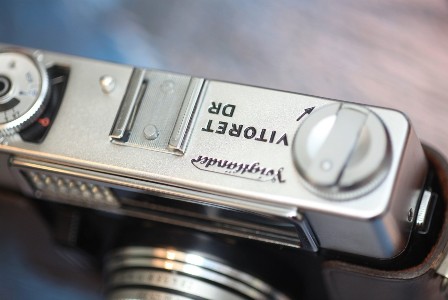

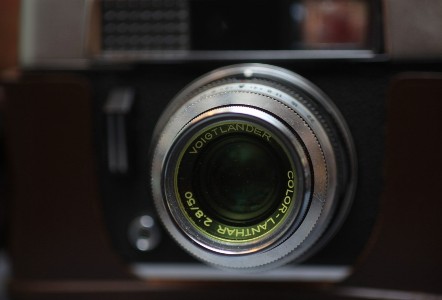

Das Ergebnis

Anhang 141378

Anhang 141379

Anhang 141380

Motiviert dadurch dachte ich mir probier‘ doch mal aus ob du denn Messucher deiner Paxette auch justiert krichst.

Das Topcover der Paxette war schnell abgeschraubt (2 kleine Schlitzschrauben).

Zu sehen bekam man den ganzen Messucher in voller Pracht.

Anhang 141381

Hier selbes Spiel, Sucher reinigen und dann habe ich versucht mich ranzutasten die Schrauben zur Justage zu finden. Nachdem ich den Winkelspiegel 100.000fach fehljustiert hatte , hatte ich dann gesehen wo das genaue Problem lag dieses kleine teil hatte sich um einige zehntel mm verschoben und hatte den Sucher justiert , ob das mein Ungeschick war oder Zahn der Zeit..

Anhang 141397

Anhang 141383

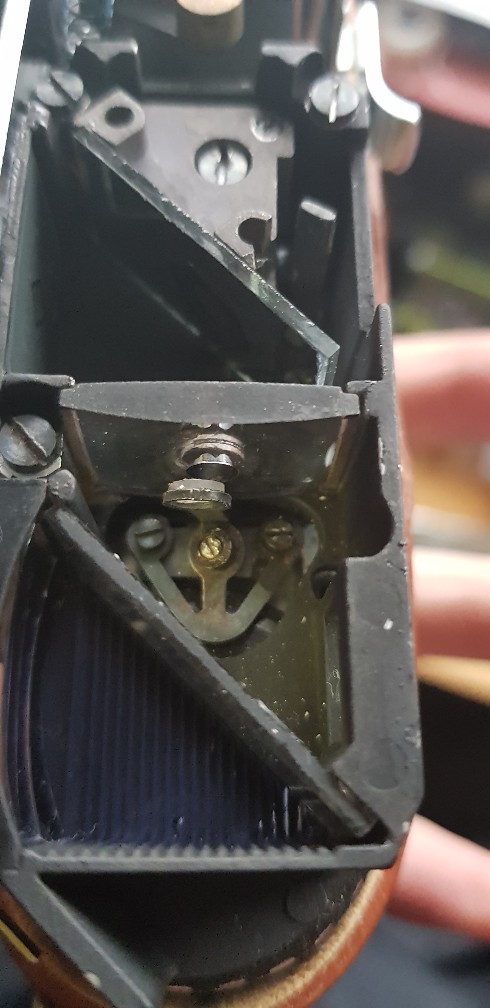

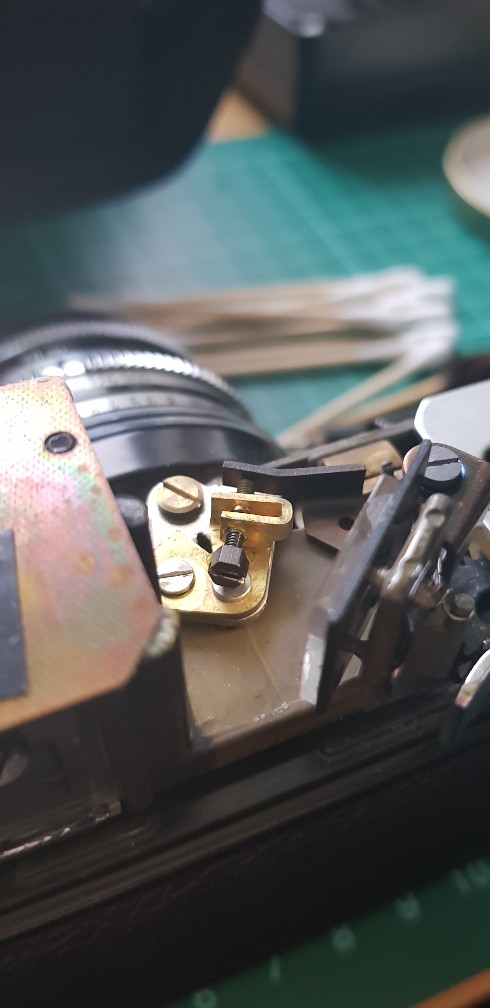

Hier der Winkelspiegel

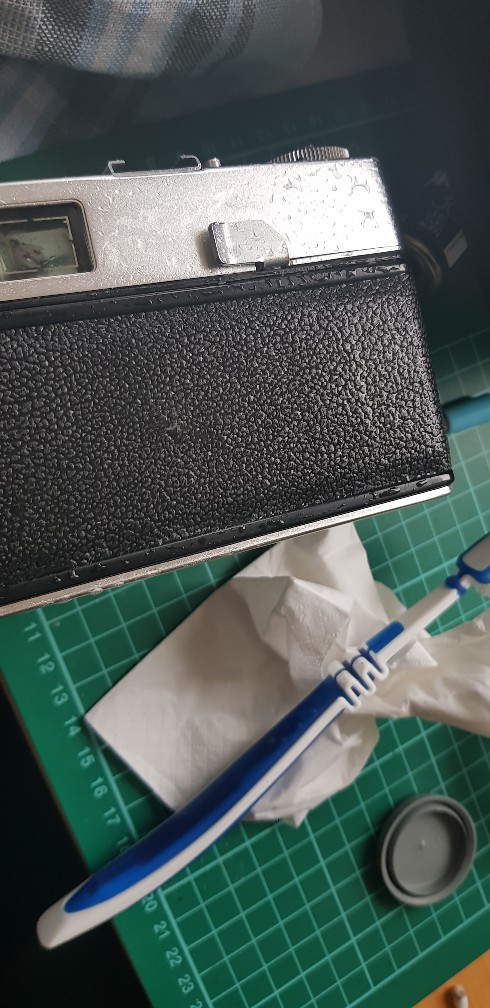

Dann auch hier das selbe Spiel den Body reinigen.

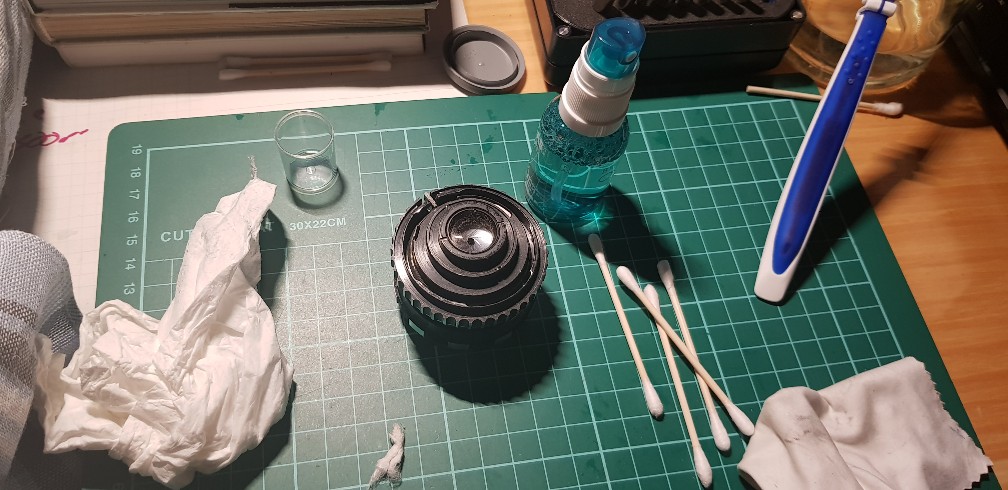

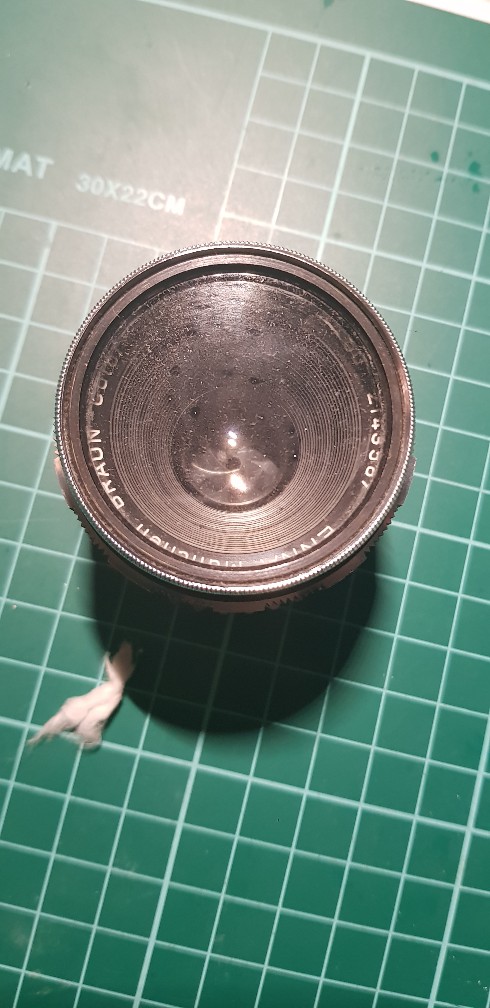

Und hier dann auch die 2 Objektive äußerlich etwas reinigen.

Das Enna 50mm hatte die letzten jahre in dem staubigen Köcher zugebracht was man ihm definitiv angesehen hatte .

Anhang 141384

Anhang 141385

Anhang 141386

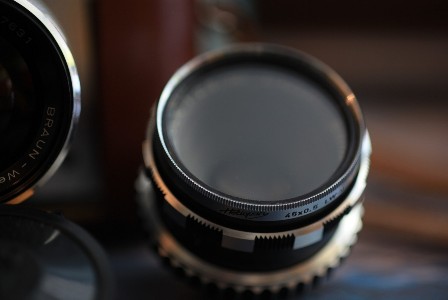

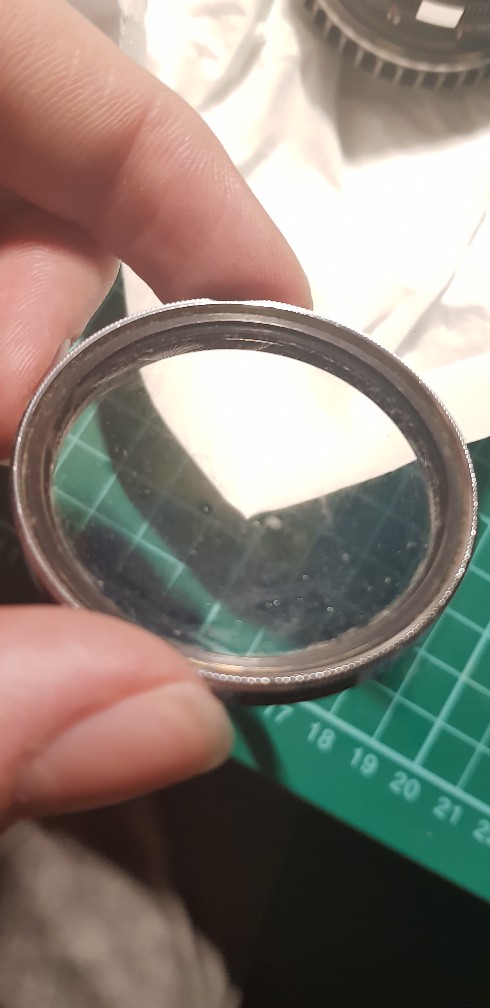

Den Helioplan UV Filter habe ich auch vorsichtig gereinigt .

Anhang 141387
Davor

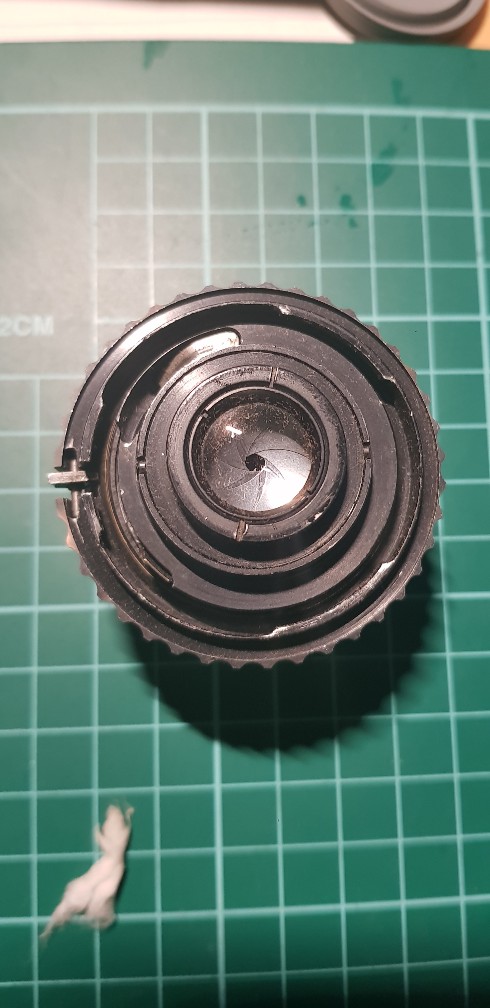

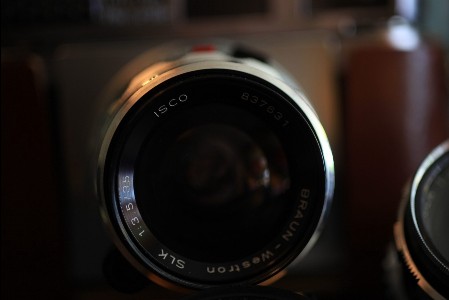

Das ISCO 35mm f3.5 habe ich auch äuserlich gereinigt, hier schließt die Blende aber nicht. Die Baustelle habe ich vorerst sein lassen.

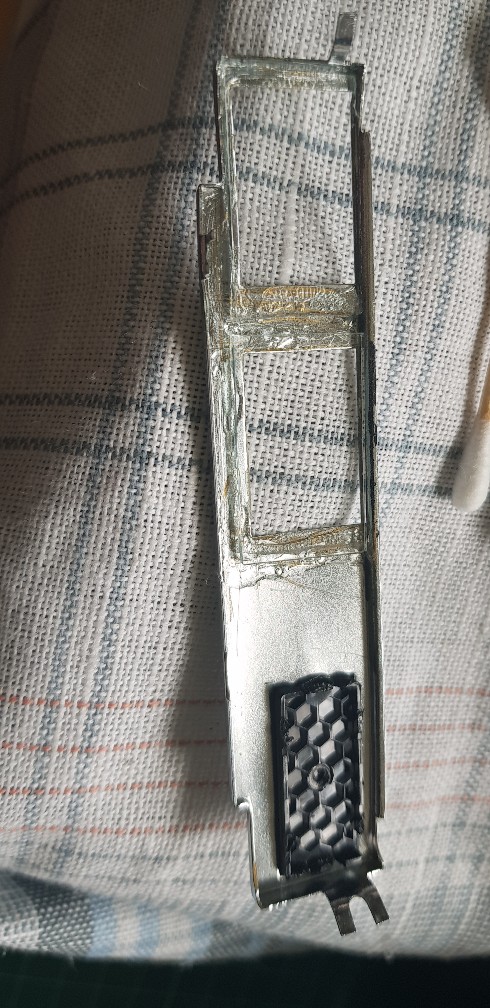

Die äußerlichen Schutzgläser lagen auch lose zwischen ihrer eigentlichen halterung und dem Messucher, diese habe ich mittels Uhu wieder festgeklebt.

Anhang 141396

Zu guter Letzt habe ich mich noch um meinen externen MEDIS Entfernungsmesser den ich für meine Zeca Primus 6x9 Klappkamera verwende neu justiert, da er seit einiger Zeit total unbrauchbar war (total falsche Werte , dreckiger Sucher).

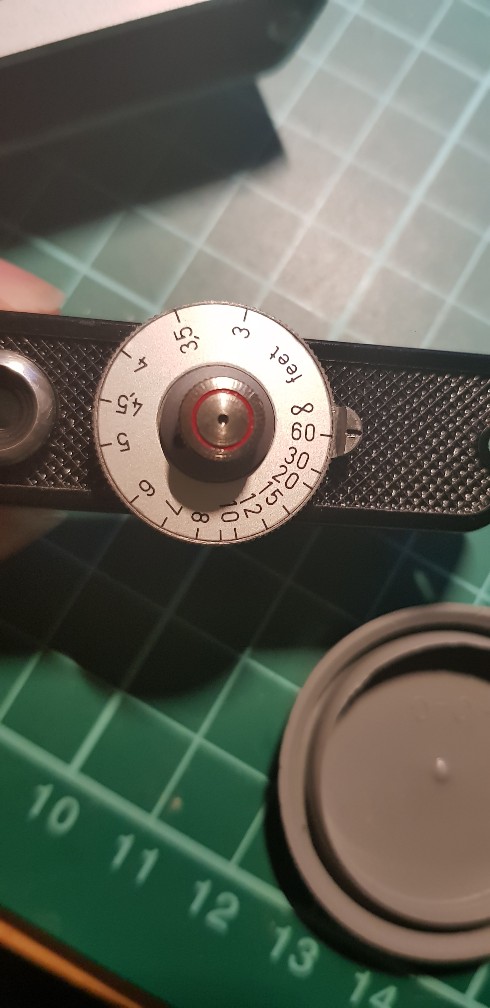

Hier das Einstellrad an dem sich auch eine Justierschraube befindet

Anhang 141388

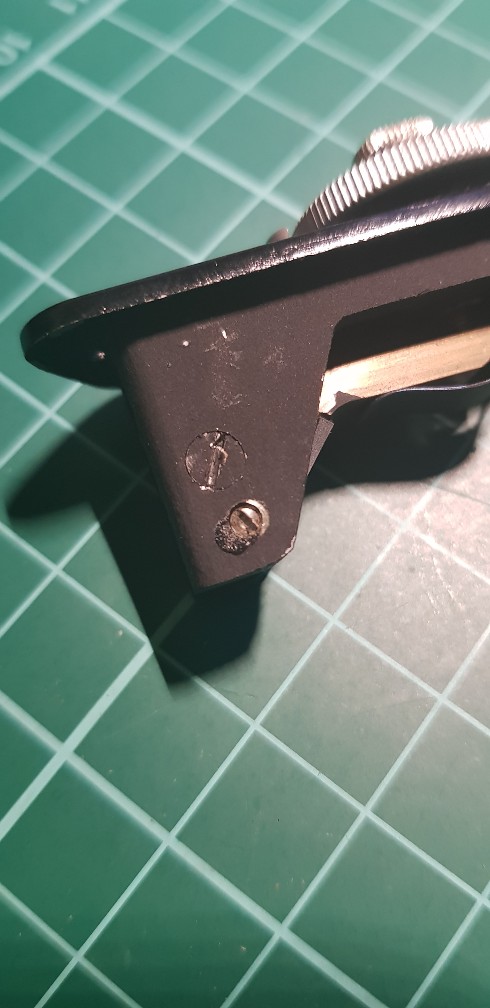

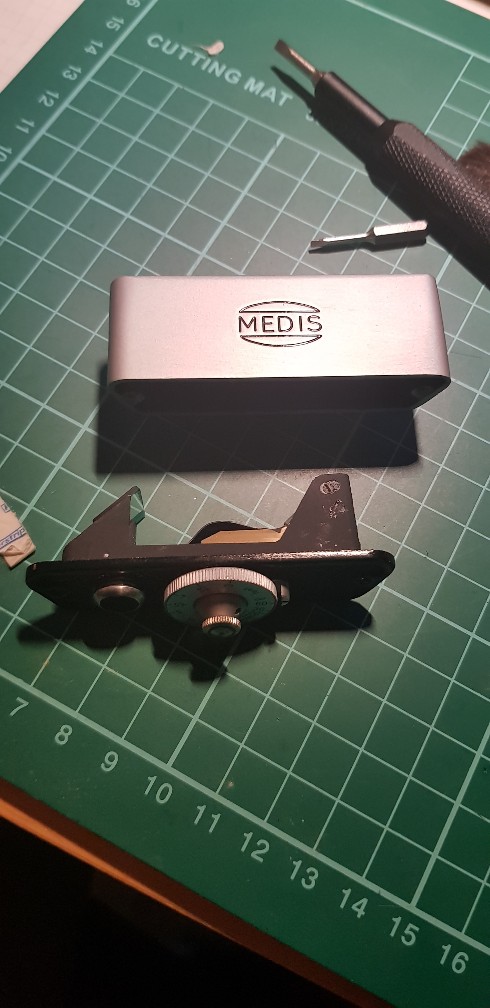

Auf dem Winkelsucher selber befinden sich auch 2 Stellschrauben

Anhang 141389

Hier das Innenleben

Anhang 141390

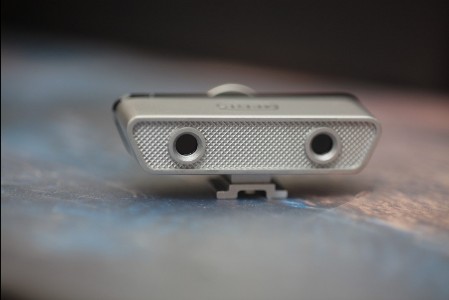

Und das Endergebnis

Anhang 141391

Anhang 141372

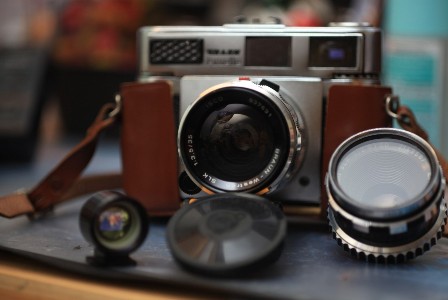

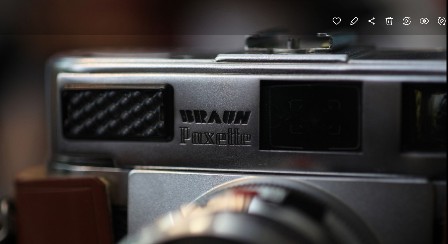

Hier noch einge Bilder des Paxette Automatic III Sets

Anhang 141392

Anhang 141393

Anhang 141394

Anhang 141395

Viele Grüße Valentin
