Hallo,

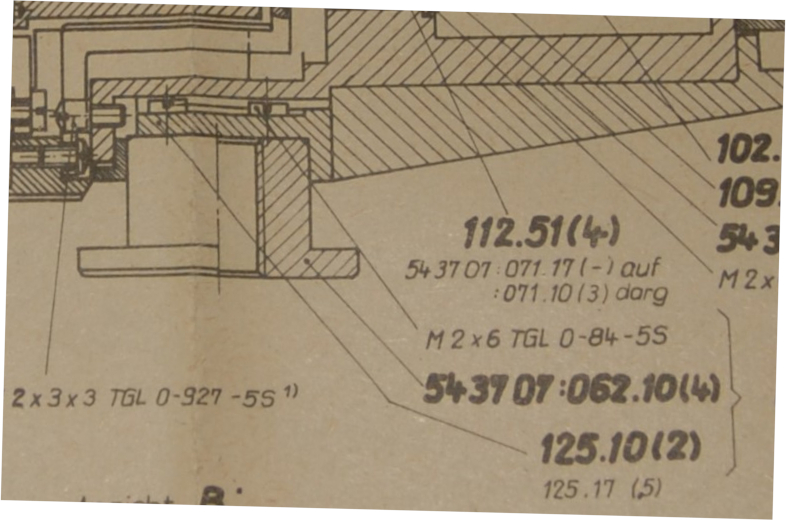

ich bin an eine Zeichnung eines Sonnars 4.0/300 gekommen, ich will die Stativschraube nachfertigen lassen, die bei mir fehlt. Zeichnen kann ich das Ding jetzt. Kennt jemand einen Dreher der sowas fertigen kann, sagen wir 10 Stk. inkl. eloxieren? Material gutes Aluminium.
Anhang 140905
LG
Jörg
Wenn Du jemanden findest, lass' ihn den Teller gleich größer machen!
Daran hatte ich auch schon gedacht.
>> hab mir das vorhin mal angesehen, viel größer darf er aber nicht werden, dann stört er, wenn man das Teil mal aus der Hand nutzen muß, etwas größer ginge aber auf jeden Fall. Muß ich aber noch abstimmen, da ich die Teile nicht nur für mich machen lasse. Wenn da auf Originalität bestanden wird bleibt's wie es ist.
LG
Jörg
"Original" wäre ein Nachbau ja nie ;-)
Bei "neueren" Leica 180ern (2. Version 2,8/180) hat man den Stativteller ganz nett gestaltet, der ist gleichweitig eine ganz nette Handauflage. Beim 2/180 und 2,8/280 hat man dafür ans Stativgewinde anschraubbare "Gummi"-Teile spendiert. Eine Handballenstütze aus "Gummi" ginge sicher auch beim "Original" Teller (Teller mit Originalmaßen), aber mehr Auflagefläche wäre funktional ein netter Fortschritt.
Servus Jörg,
ein Einzelstück zu fertigen ist sicher machbar. Bilder des gewünschten Teil wären hilfreich.
Beim Material ist auf Bohr- und Drehqualtät ist zu achten, fürs Eloxieren gibt es auch geeignetes Material.
Frag mal Hernry, er uns bereits mit ganz fantastischen Sachen beglückt.
Hallo Herbert,
gute Idee. Werde Henry auf jeden Fall auch fragen.
Ich muss die Zeit finden den Fuß am "neuen" MC Sonnar, das hat den gleichen, aufzumessen, dann trage ich die Maße in die Zeichnung ein, das wird das beste sein. Ich brauche auch noch die normgerechte Spezifikation für das "große" Fotogewinde. Die Schrauben die den Fuß im Tubus halten sind in der Zeichnung ja angegeben, M2 x 6 nach TGL... = DIN 84. Über den Durchmesser des Fußes bin ich mir noch nicht sicher, das entscheidet sich dieser Tage auch noch.
LG
Jörg
https://gewindeaufschneider.de/blog/stativgewinde/Zitat:
Zitat von Optikus64
"Norm beim Stativgewinde DIN 4503-1 / ISO 1222
Für die Herstellung von Stativanschlüssen oder Schraubenanschlüsse für Kameragewinde/ Stativgewinde nach DIN 4503-1 / ISO 1222
Stativgewinde sind de facto genormt.
1/4″ 20 Gang UNC (6,35mm Außendurchmesser 5,35mm Kernlochdurchmesser)
3/8″ 16 Gang UNC (9,52mm Außendurchmesser 8,25mm Kernlochdurchmesser)"
(im Kleingedruckten dann der Flankenwinkel)
Danke ! Dann kann ich das in der Zeichnung so vermerken.
LG
Jörg
Anhang 141033
Aaaalso:

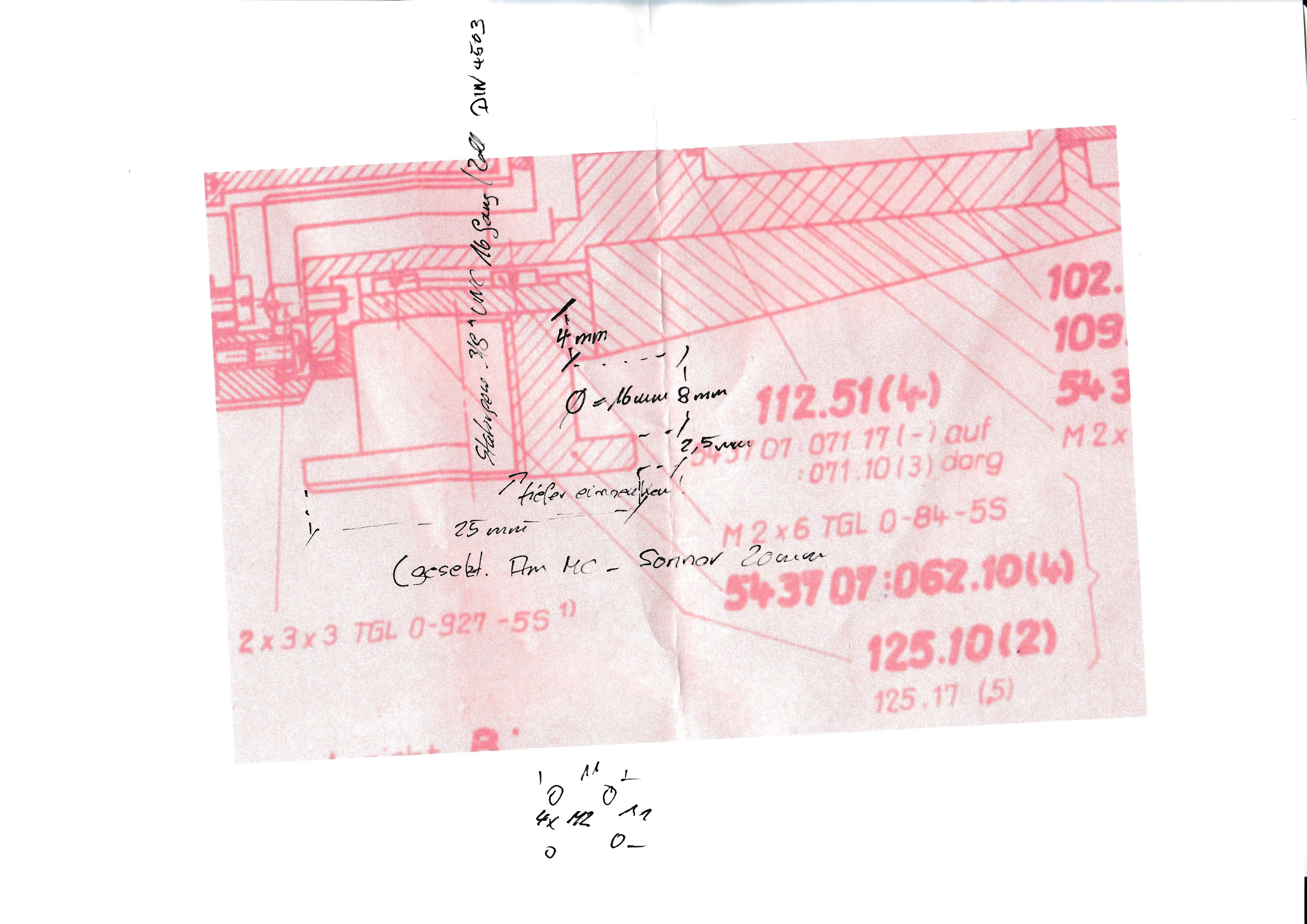

Ich habe mal am neuen MC Sonnar aufgemessen, und am konischen Sonnar die Einbaustelle und die Ergebnisse in einen Ausschnitt der Zeichnung geschrieben:
- Die Einbauöffnung im Objektiv hat 16mm Durchmesser, das Einbauteil muß also minimal kleiner sein.
- Die Tiefe, mit der das Einbauteil im Tubus versenkt ist, ist 4mm
- (!) das Aufbaumaß habe ich mit 8mm gesetzt, da der Teller am neuen Sonnar zu tief sitzt, das behindert die Montage.
- (!) den Tellerdurchmesser habe ich auf 25mm erhöht, am MC-Sonnar ist er 20mm und definitiv zu klein.
- Der Teller ist 2,5mm dick, das ist ausreichend.
- Die Einsenkung des 3/8'' x 16 UNC-Gewindes DIN 4503 ist zu klein für die handelsüblichen Schraubadapter! Sollte min 1mm tief 45° sein.
- Da ich keinen ausreichend spitzen Messschieber habe kann ich die Abstände der Schraubenbohrungen (4 Stk.) M2 nicht gut messen, an den Lochaußenseiten gemessen bilden sie ein Quadrat mit 11mm Seitenlänge, die darin verwendeten Schrauben sind M2 x 6 DIN 84.
Zeichne ich dieser Tage ins Reine.
