Canon ltm Objektive: kleine Ursache, grosse Wirkung

Hallo zusammen,


die Canon ltm Objektive (die "schwarz-weißen" und nicht die Serenar Objektive) haben eigentlich einen
recht einfachen mechanischen Aufbau.

So einfach, dass immer die Gefahr besteht, dass man meinen könnte irgendetwas ist locker, oder gar
dass das ganze Objektiv gleich auseinanderfällt.

Keine Gefahr, das ist leicht erklärt und noch leichter behoben:


Schaut man sich ein Canon ltm Objektiv von hinten an, so schaut es am Beispiel des 1,2/50mm so aus:

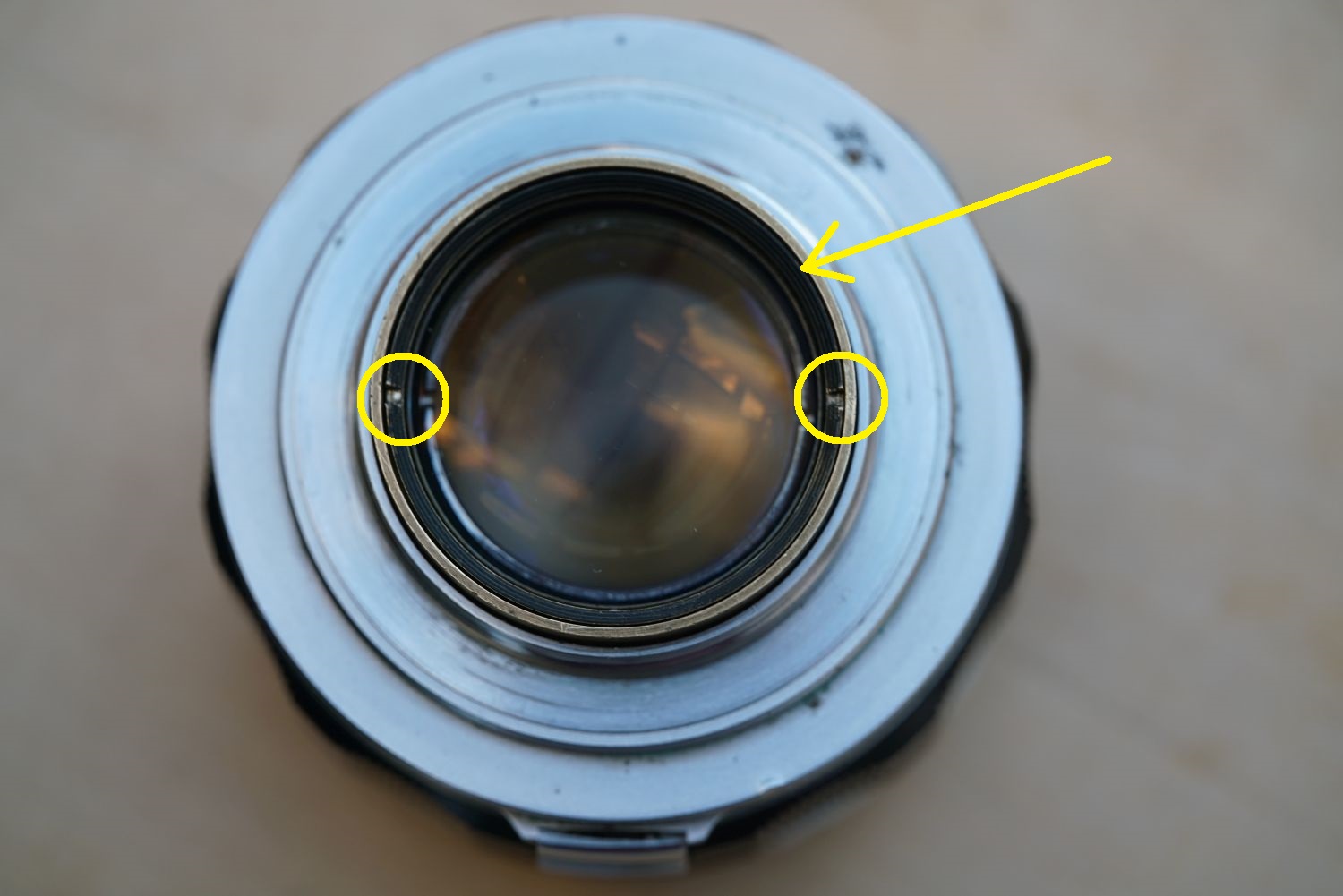

Anhang 139098


Ich habe den Übeltäter, also den verantwortlichen Ring mit einem Pfeil markiert, auch die Schlitze, in man
mit einem Lens-Spanner eingreifen muß um diesen auf- oder festzudrehen.


Hat das Objektiv etwas Spiel, dann bitte nur diesen Ring festdrehen und fertig.


Ich zeige Euch aber im weiteren, wie einfach dieses Objektiv aufgebaut ist und somit auch wie reperatur-
freundlich es ist:


Wir drehen also den Ring raus:

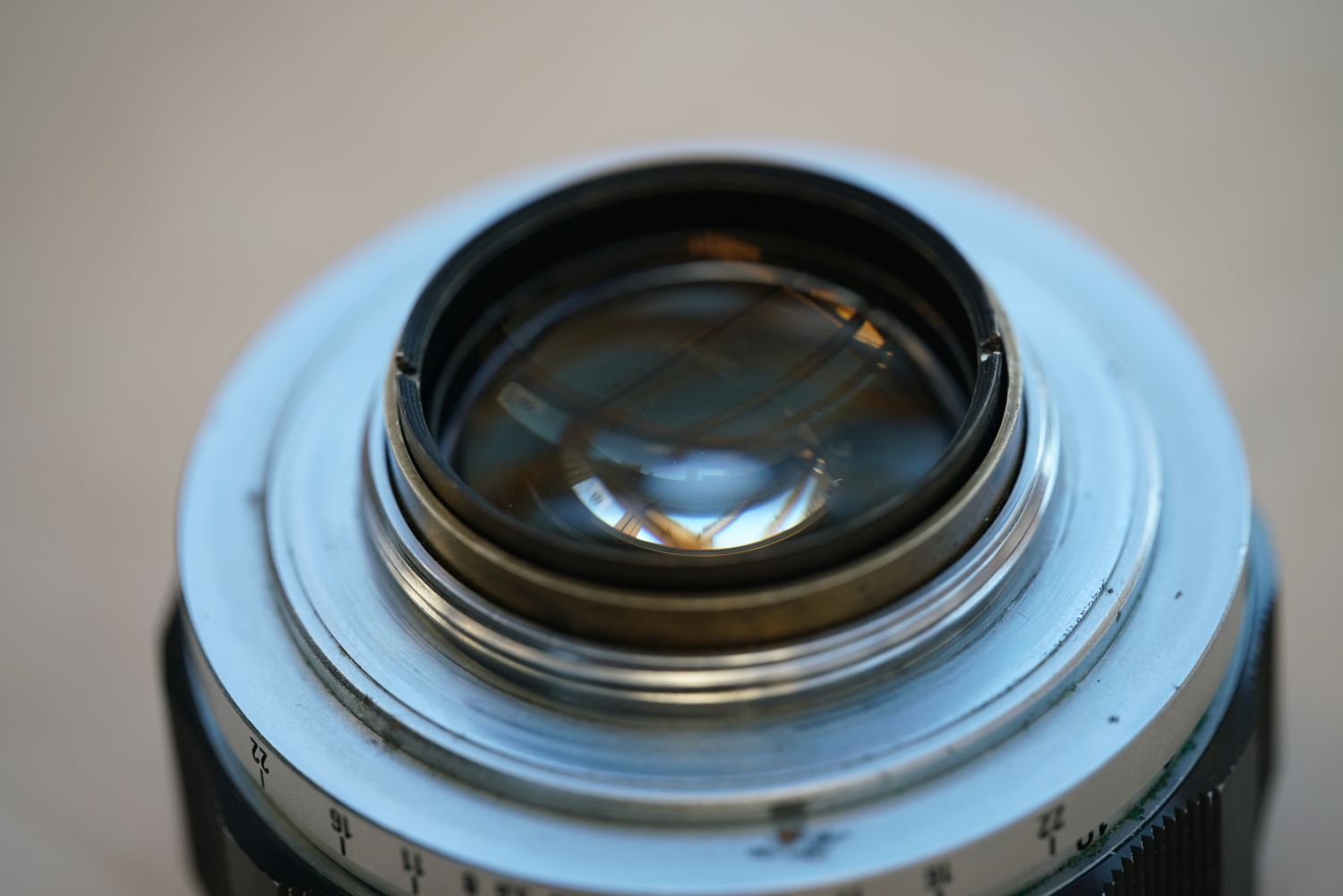

Anhang 139099


ziehen diesen dann ganz raus:

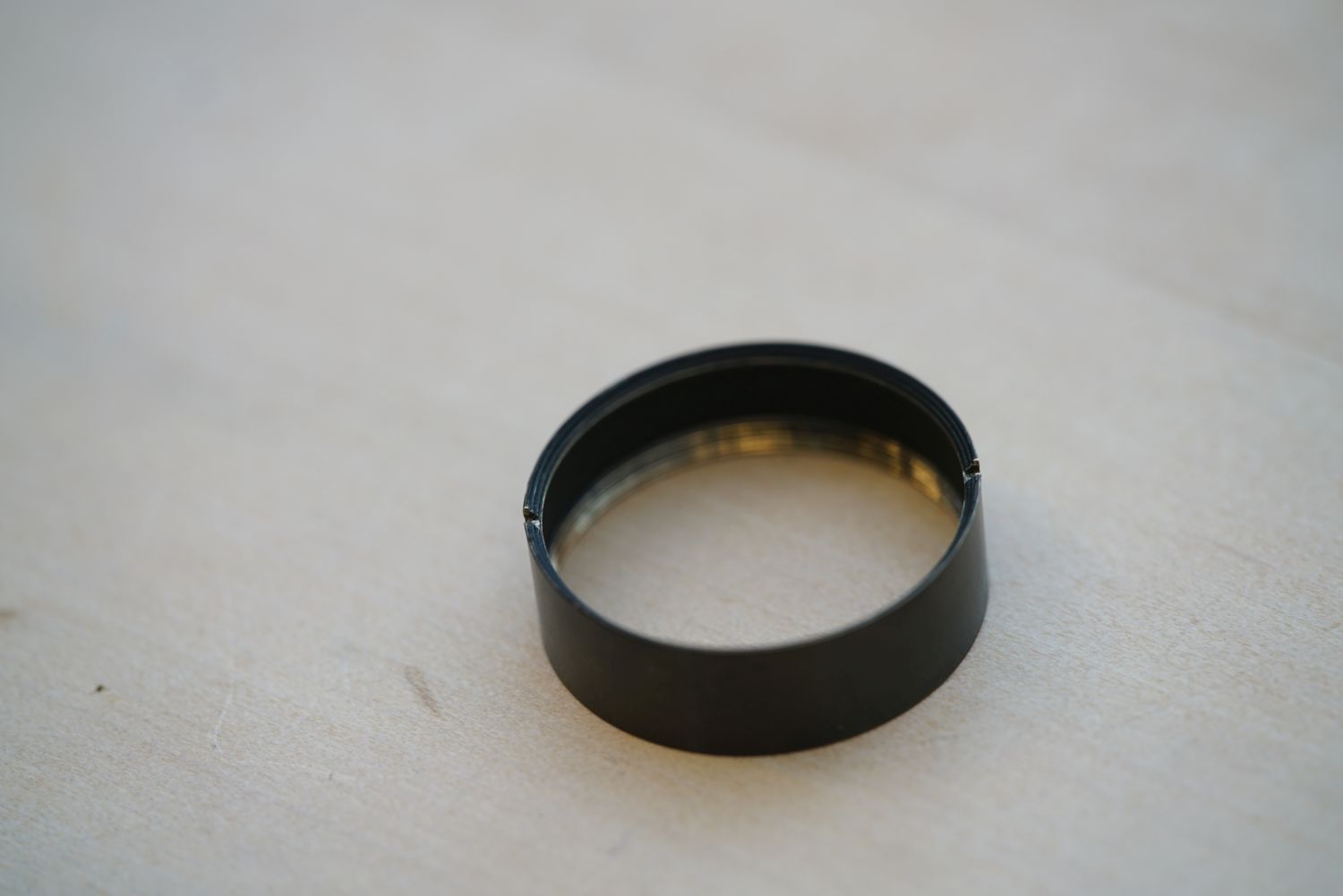

Anhang 139100


und schon ist der Objektivblock draussen:

Anhang 139101

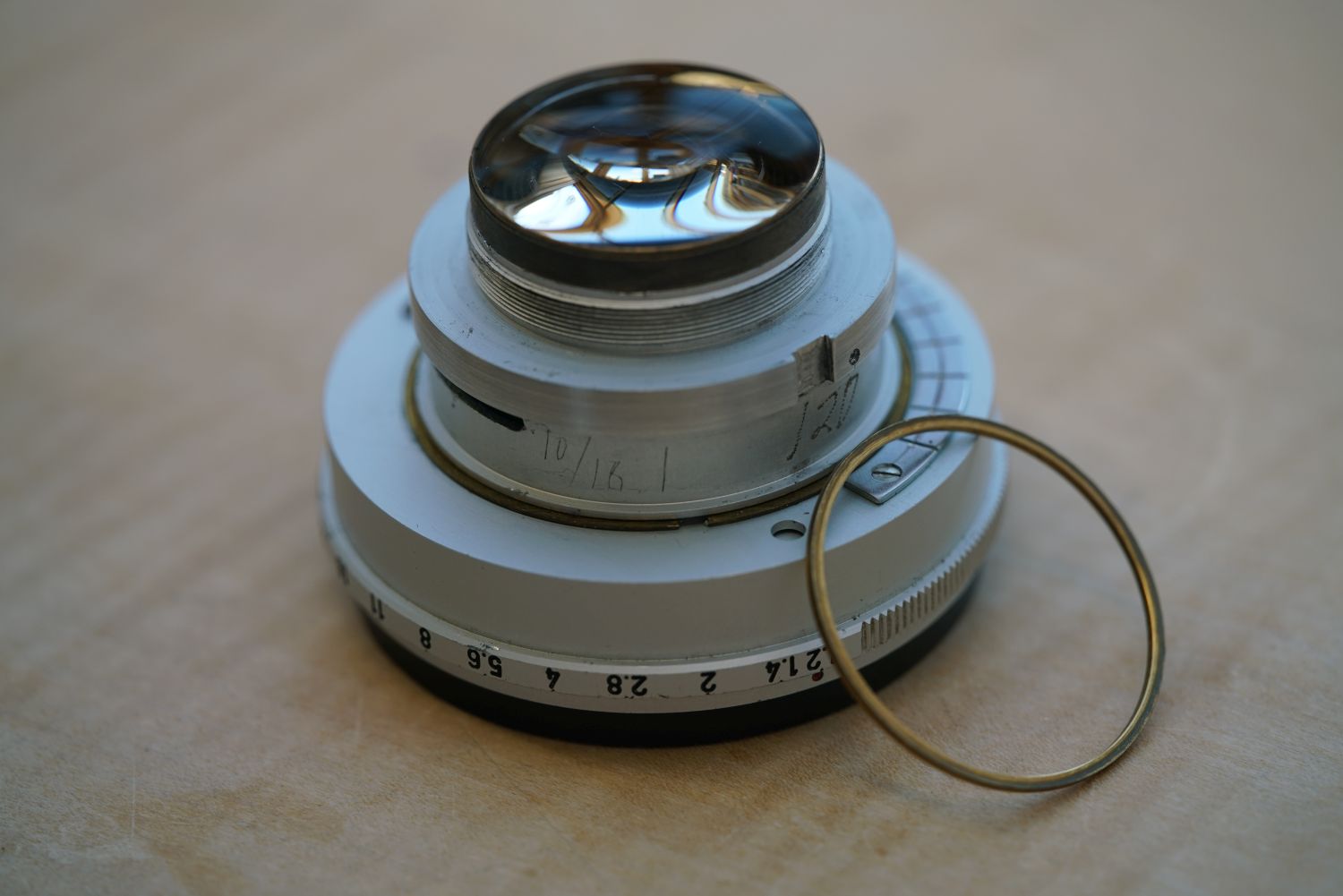

Anhang 139102

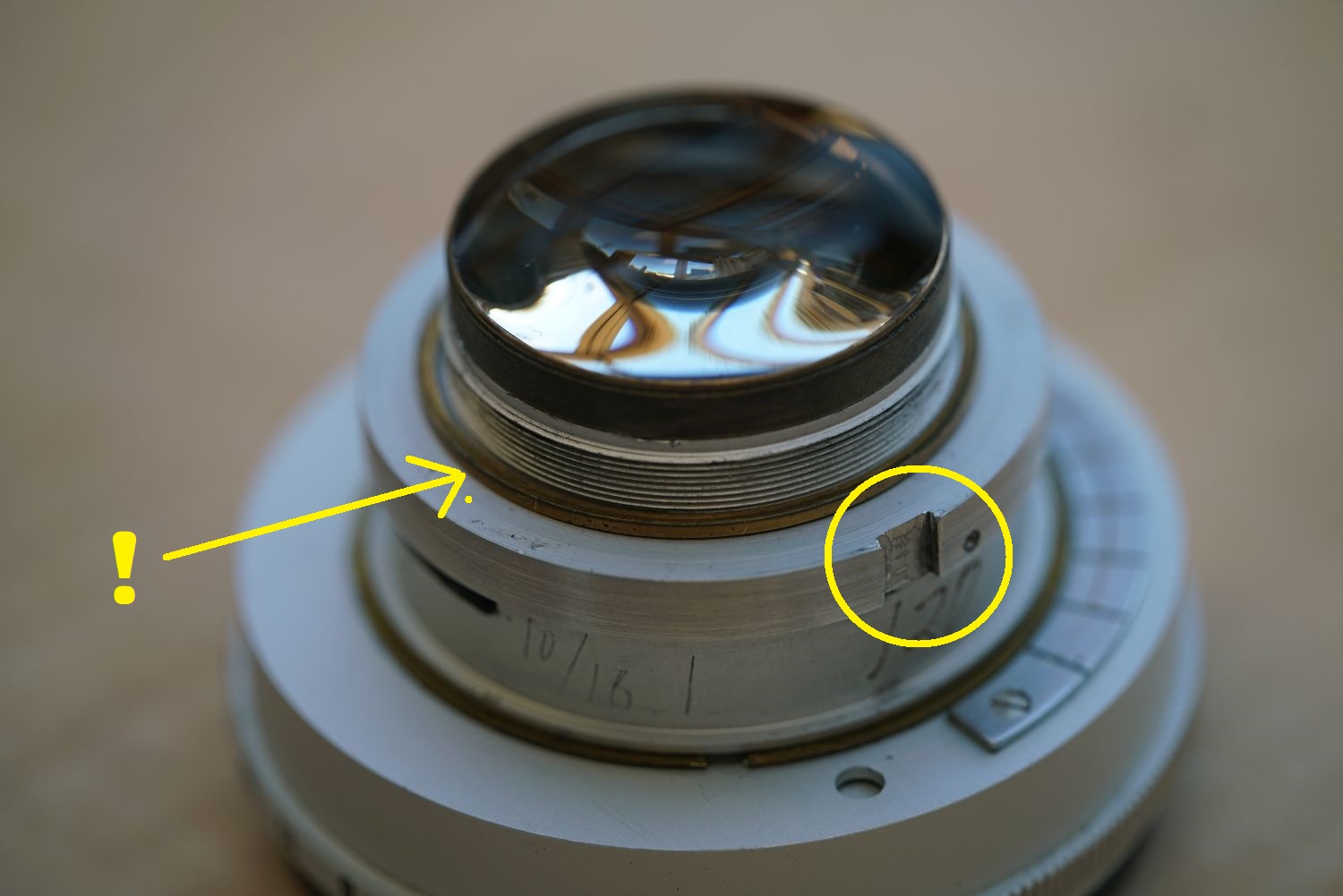

Achtung: da ist ein locker anliegender Spacer (Pfeil) angebracht, welcher bitte nicht verloren gehen
sollte.

Ferner habe ich die Vertiefung markiert, welche für den Zusammenbau wichtig ist.


Diese greift nämlich hier ein:

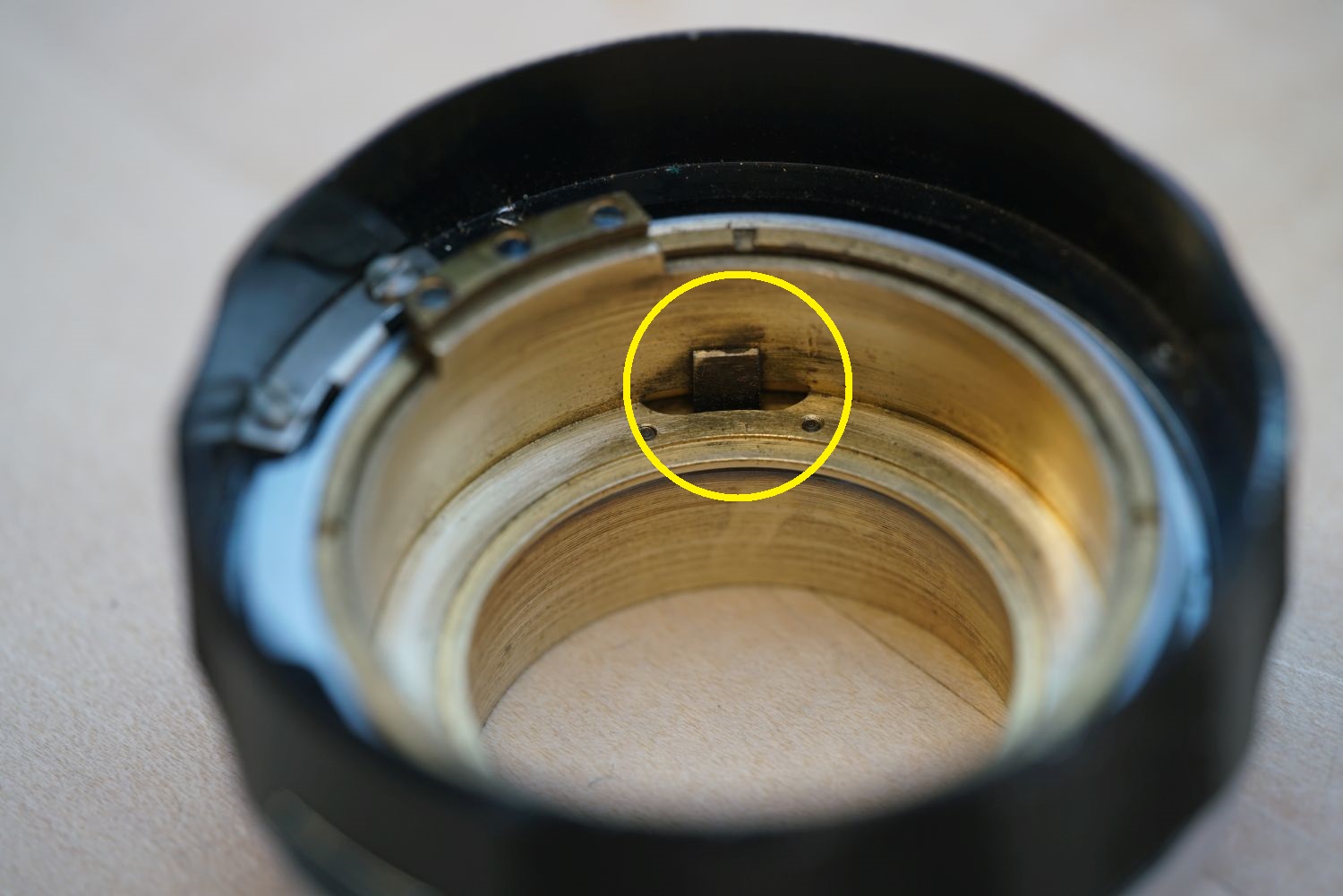

Anhang 139103


Somit muß ab jetzt rückwärts verfahren werden: Ring eindrehen, festziehen und fertig.

Das ganze Procedere ist vor allem für das 1,8/50mm von Bedeutung, da dieses unter regelmäßig auf-
tretendem Belag auf der im hinteren Linsenblock der Blende zugewandten Linsenoberfläche leidet.

Man sollte regelmäßig, also zweimal im Jahr hindurchleuchten und einen frisch entstandenen Belag
vorsichtig entfernen.

Kristallisiert der Belag aus, dann ist alles zu spät und Dr. Prenzel hat einen Auftrag mehr...


LG, Christian

Hallo Christian,

lieben Dank für dieses kleine, wichtige Tutorial, dank dessen es mir gelungen ist, die Rücklinsengruppe etwas zu reinigen. Ich glaube, ein bisschen konnte ich sie reinigen, ich hatte ja einen sehr dezenten ringförmigen Belag am Außenrand. So ganz ließ sich das allerdings nicht entfernen. Kann es sein, dass das LTM 50/1.8 teils über verklebte Linsen verfügt und sich die Verklebung "zersetzt"? Das würde mir die relative Gleichmäßigkeit der Verfärbung erklären. Unter starkem Licht sieht es tatsächlich ein wenig aus wie Klebstoffrückstände. Und das leichte Wackeln ließ sich leider auch nicht entfernen. Außerhalb des schwarzen Rings um die rückwärtige Linsengruppe sitzt ein Messingring, der mit unteren Ring des Objektivkorpus (Tiefenschärfeskala?) direkt verbunden ist. Das ganze bildet eine - womöglich nicht verschraubte, sondern anderweitig zusammengefügte - Einheit, die in sich etwas Spiel hat. Alles andere sitzt, wie es sitzen soll. Beim Drehen an Blende und Fokus führt dieses Spiel dann logischerweise immer zu einem ganz feinen Rucken.Zuerst dachte ich, die Linse sitzt nicht richtig auf dem Adater - bzw. der Adapter nicht richtig an der Kamera. Es ist aber definitiv die Verbindung Messingring/Korpus/Tiefenschärfeslkala. Wenn cih auf unendlich fokussiere und der kleine "Drücker" in die dafür vorgesehene Nase einrastet, ist das Spiel so gut wie weg, weil das Einrasten Blendenring und Tiefenschärfering miteinander verbindet und sich das Ganze gegenseitig stabilisiert. Sollte dies das verbreitete Problem des LTM 50/1.8 sein, wird das Festziehen des inneren Rings keine Abhilfe schaffen.

Puh, das war jetzt ein einfacher Sachverhalt, maximal kompliziert erklärt..;-) Ich hoffem du hast es dennoch halbwegs nachvollziehen können.

Vielen Dank & beste Grüße von Daniel

Hallo Daniel,

der von Dir angesprochene Messingring ist der Ring, welcher an einer Meßsucherkamera die Entfernungseinstellung
über das im Sucher verbaute Prisma ermöglicht.

Kameraseitig dürfen da keinerlei Toleranzen bestehen, um eine präzise Fokussierungzu gewährleisten. Da dieser Ring
objektivseitig einen anderen Fokushub hat, als der Linsenblock, kann es bei einem 50 - 60 Jahre alten Objektiv
natürlich schon sein, dass dieser etwas Spiel hat.

Sofern Du das Canon nicht an einer Meßsucherkamera nutzt, würde ich diesbezüglich tatsächlich nichts weiter unter-
nehmen, sondern mich einfach an der tollen Optik Deines Canon LTM Objektives erfreuen!

LG, Christian
