Icarex 35 Zeiss Ikon SL 706 Voigtländer VSL 1 und 2 Rolleiflex SL 35 M und ME

Manchmal ist man ja etwas ratlos, wenn man in eine Kamera eintaucht,
dann helfen manchmal Youtube-Tutorials oder Ersatzteillisten, Explosionszeichnungen und Service-Unterlagen (manchmal bergen die neue Rätsel)

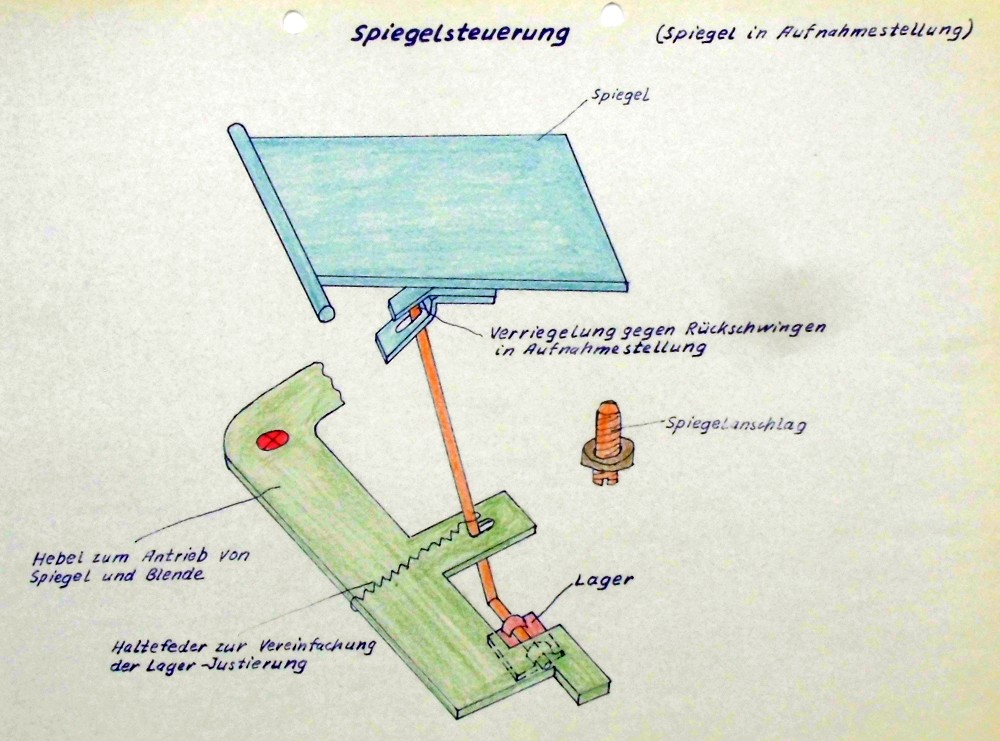

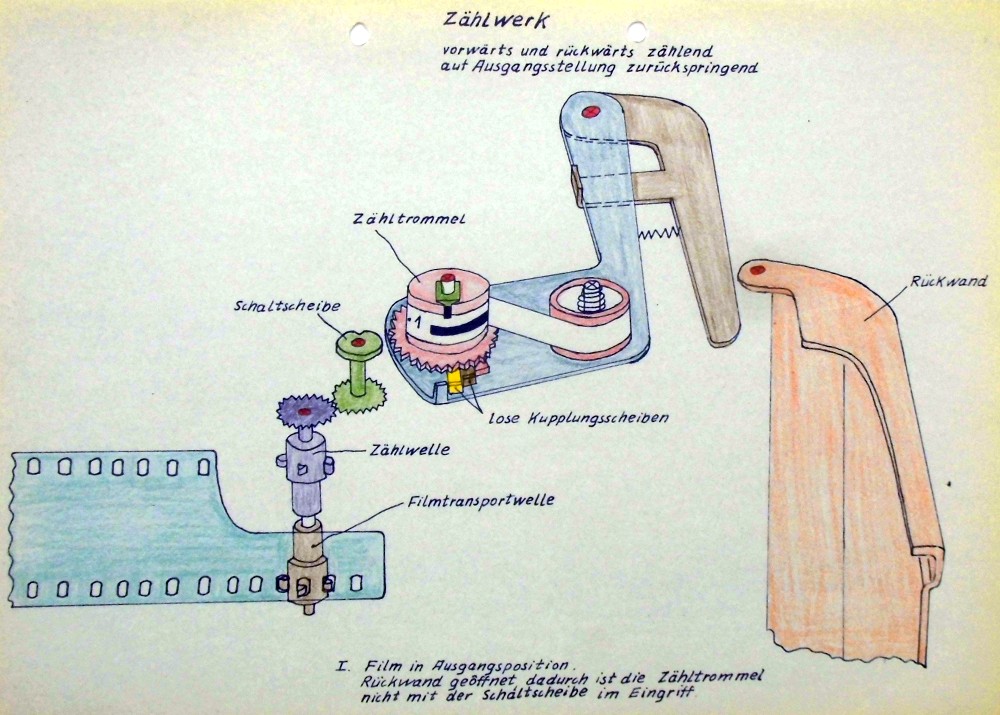

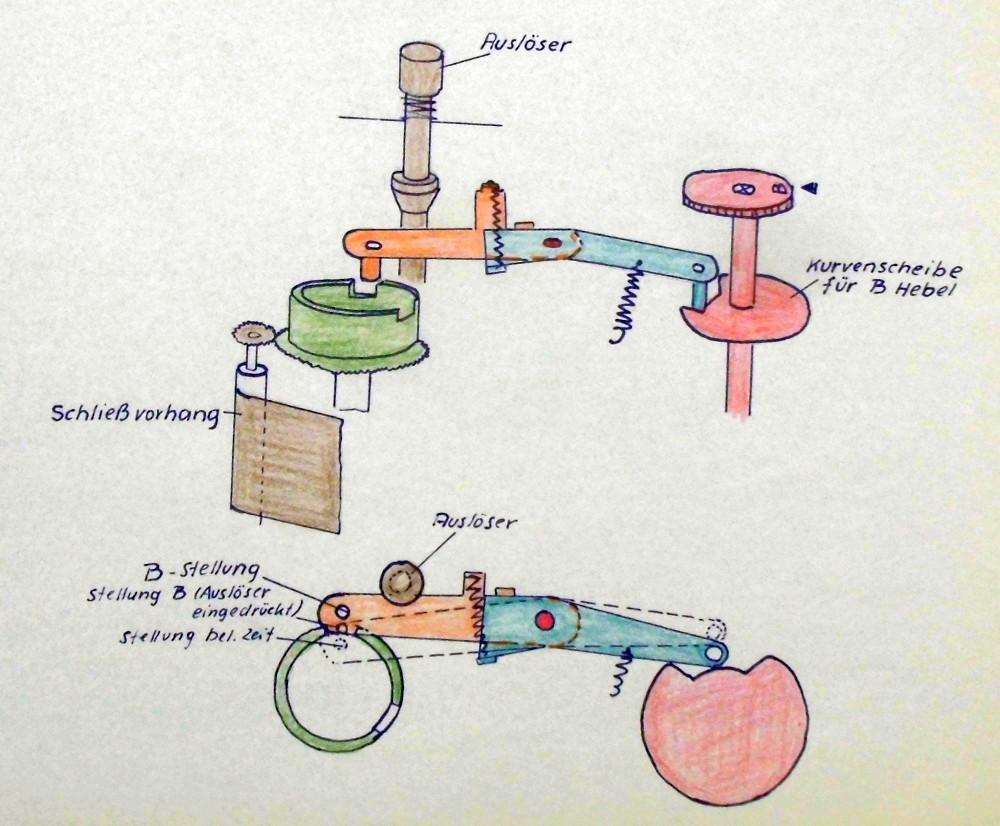

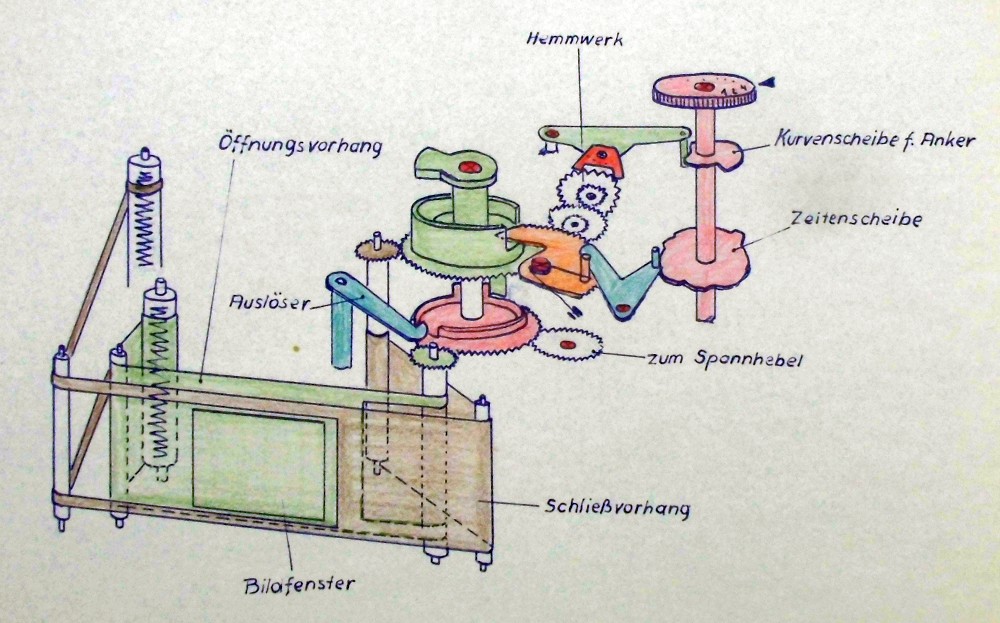

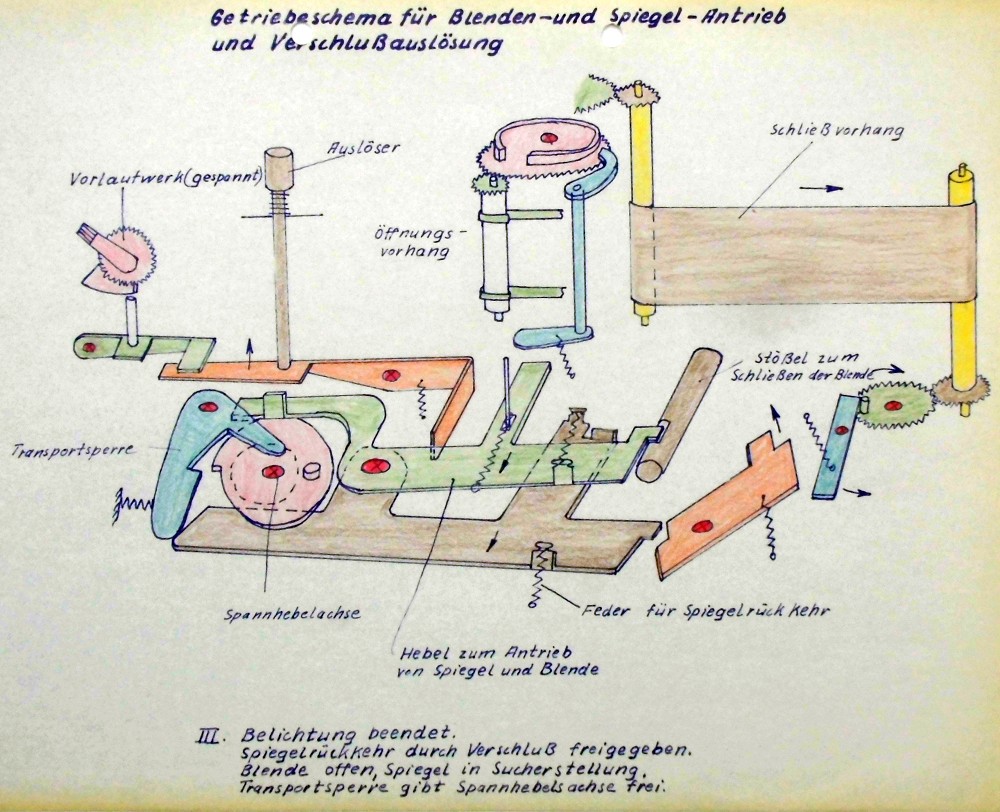

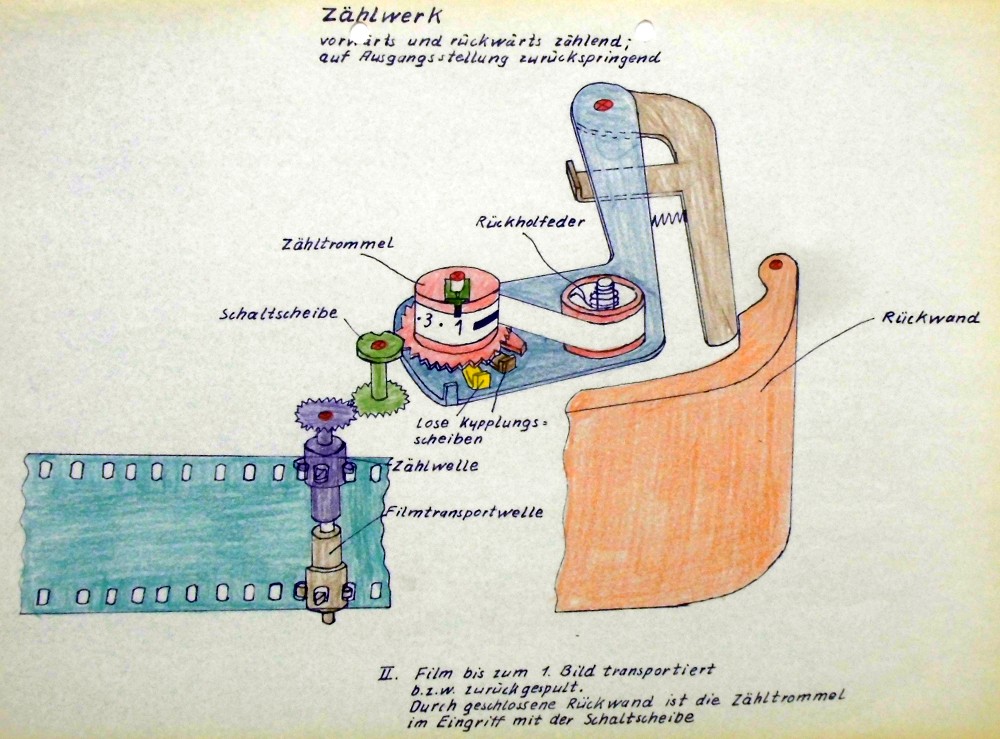

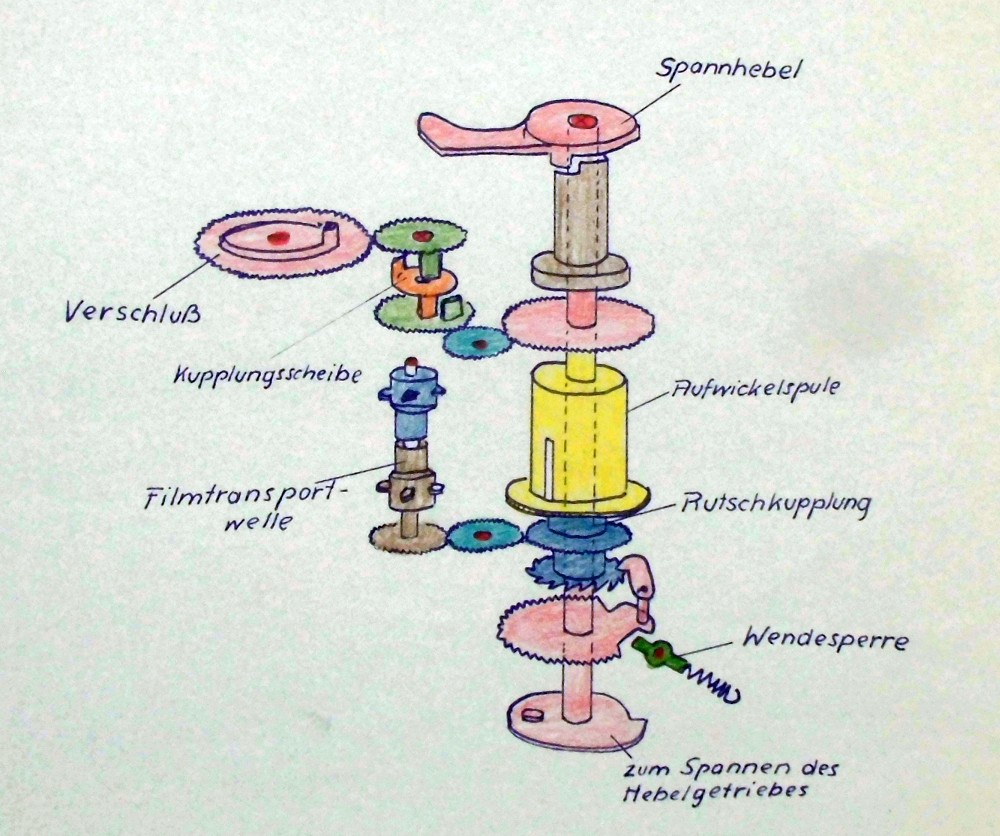

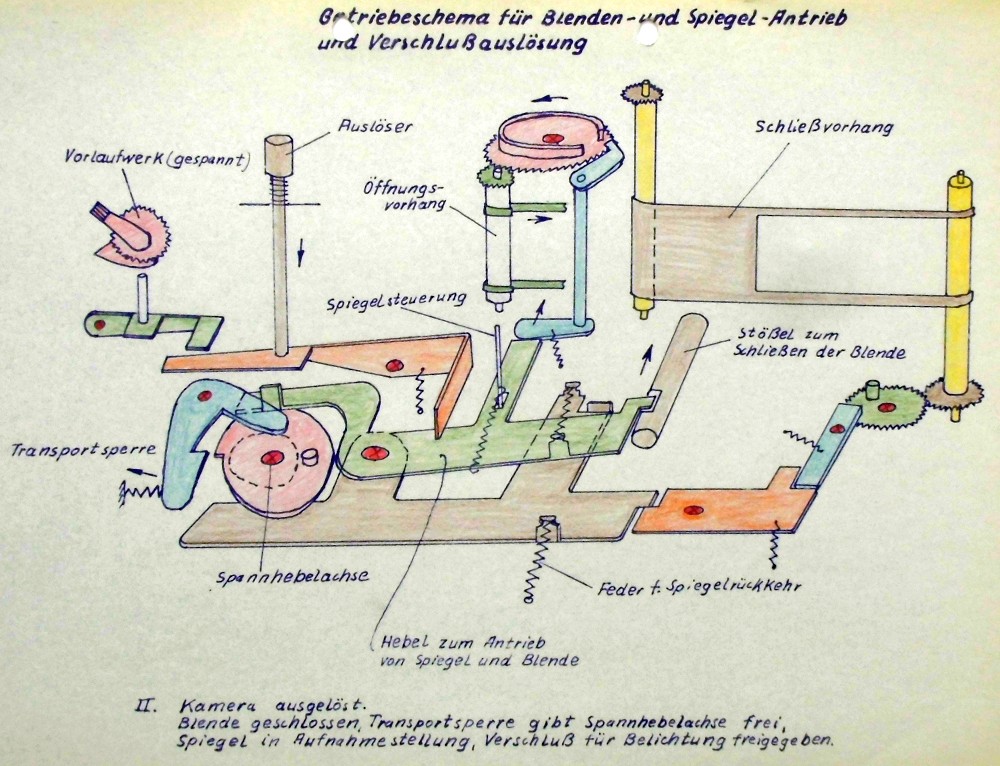

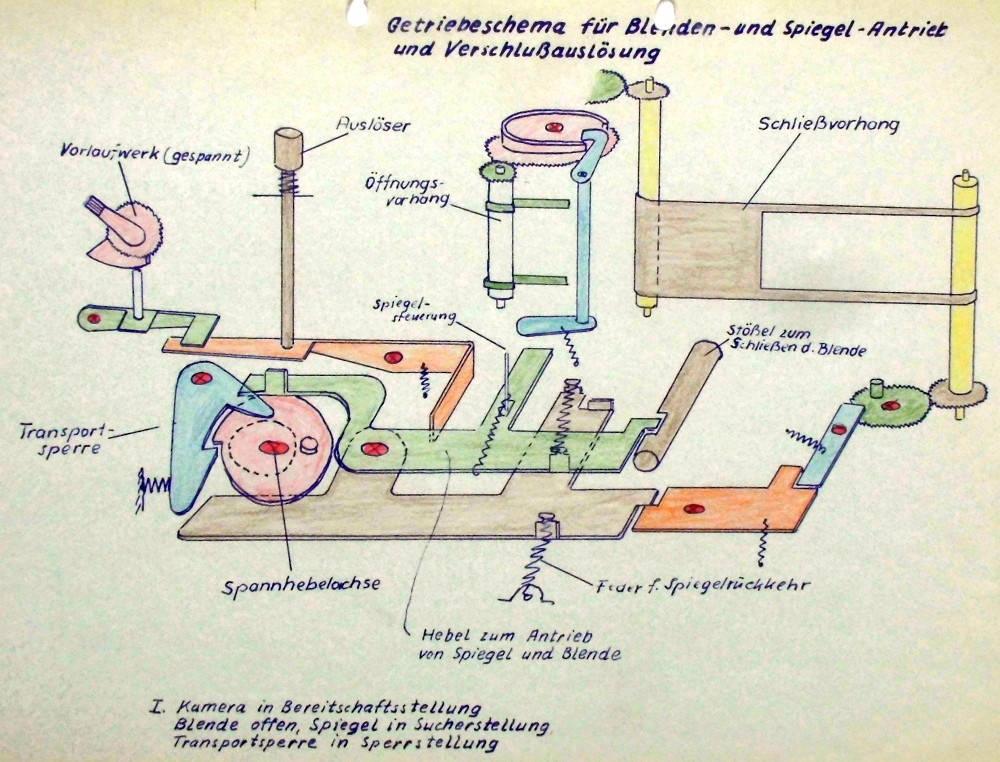

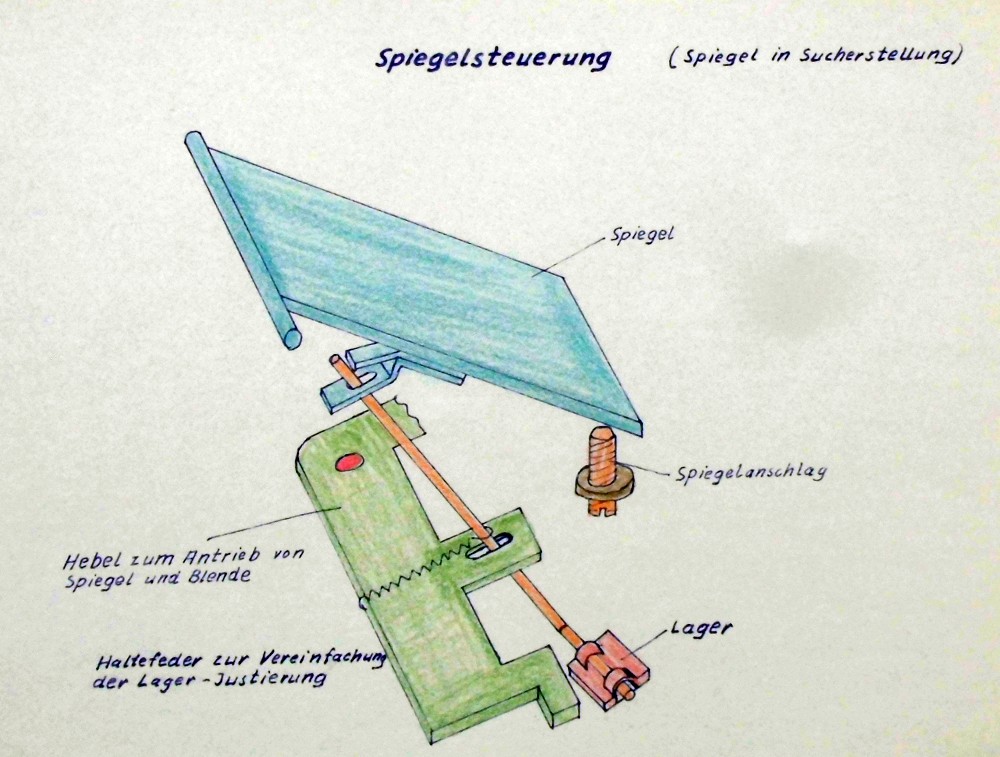

ich liefere mal ein paar Prinzipskizzen zur Icarex 35 und den darauf basierenden Zeiss Ikon SL 706 Voigtländer VSL 1 und 2 Rolleiflex SL 35 M und ME vielleicht helfen die ja eines Tages irgendjemandem:

Anhang 139020

Anhang 139021

Anhang 139022

Anhang 139023

Anhang 139024

Anhang 139025

Anhang 139026


Anhang 139027

Anhang 139028


Anhang 139029
