Schwergängiger Focus Takumar 4/600 für Pentax 6x7 67

Bei schwergängigem oder ungleichmäßigem Focus lässt sich das Pentax Takumar 4/600 für Pentax 6x7 leicht warten.

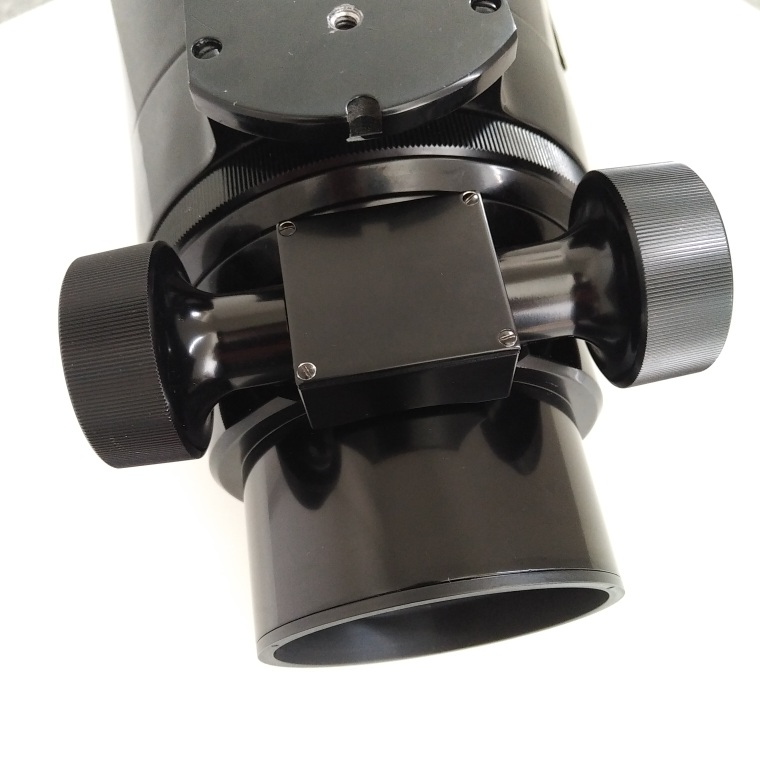

Untere Abdeckung abschrauben

Anhang 132631

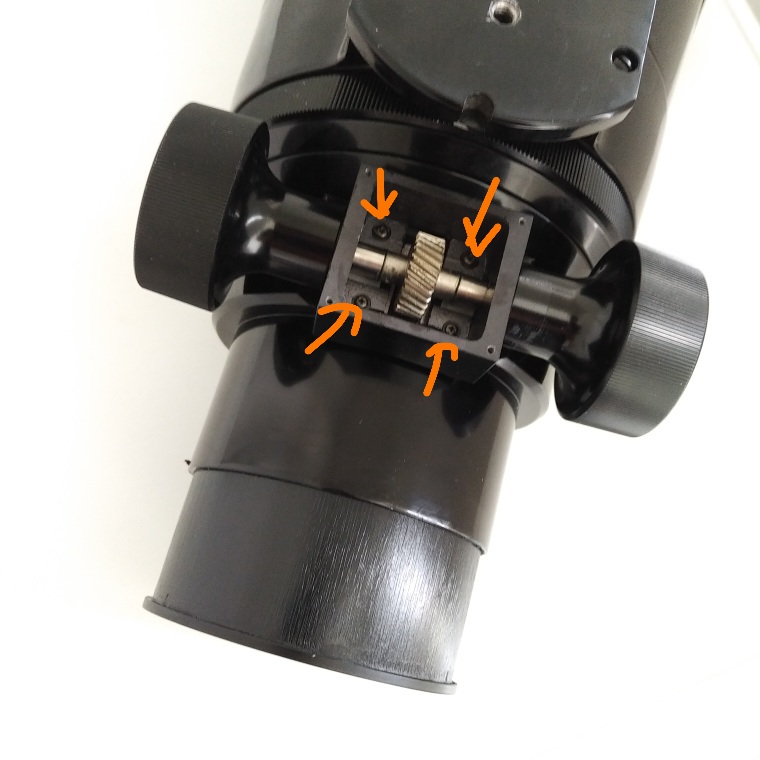

Die inneren 4 Schrauben entfernen

Anhang 132632

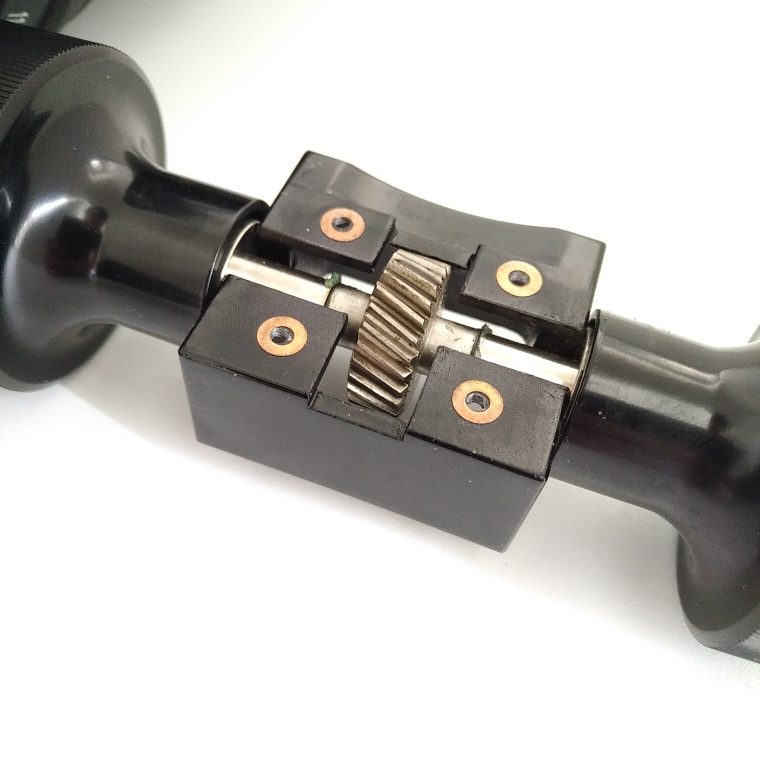

Jetzt lässt sich die ganze Einheit mit den Knöpfen entfernen aber vorsicht, die 4 Unterlegscheiben auf der Unterseite nicht verlieren!

Anhang 132633

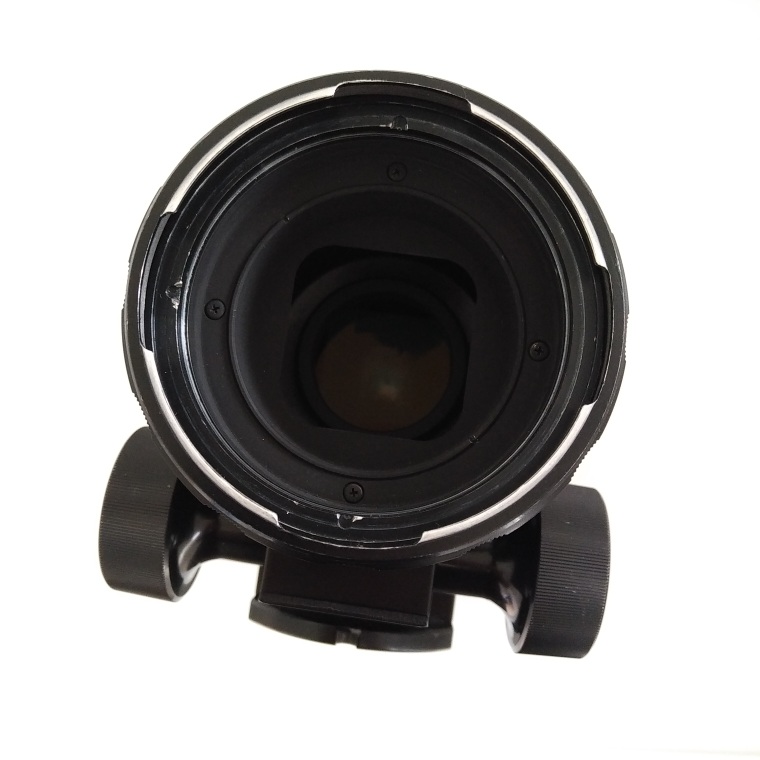

Am Bayonet den Befestigungsring komplett abdrehen

Anhang 132634

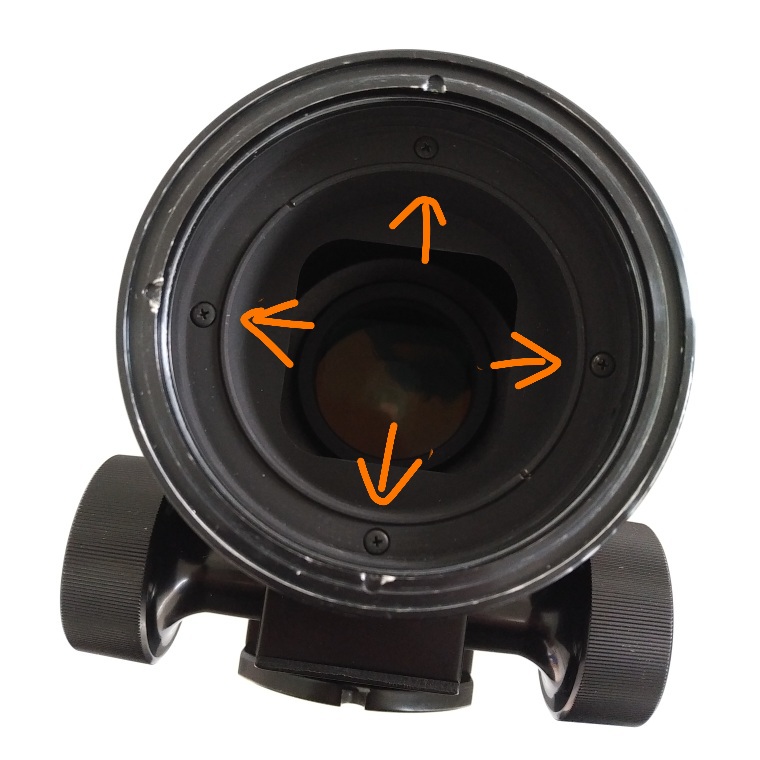

Danach die 4 Schrauben des inneren Rings

Anhang 132635

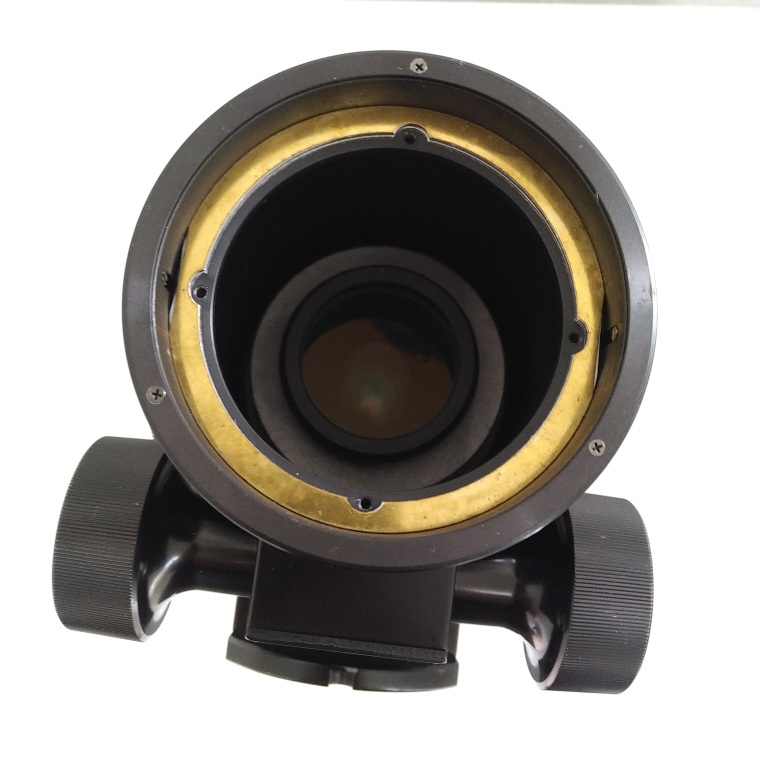

Nach Abnahme die Einlagen entfernen (sind zum Einstellen der korrekten Einstellung für Unendlich)

Anhang 132636

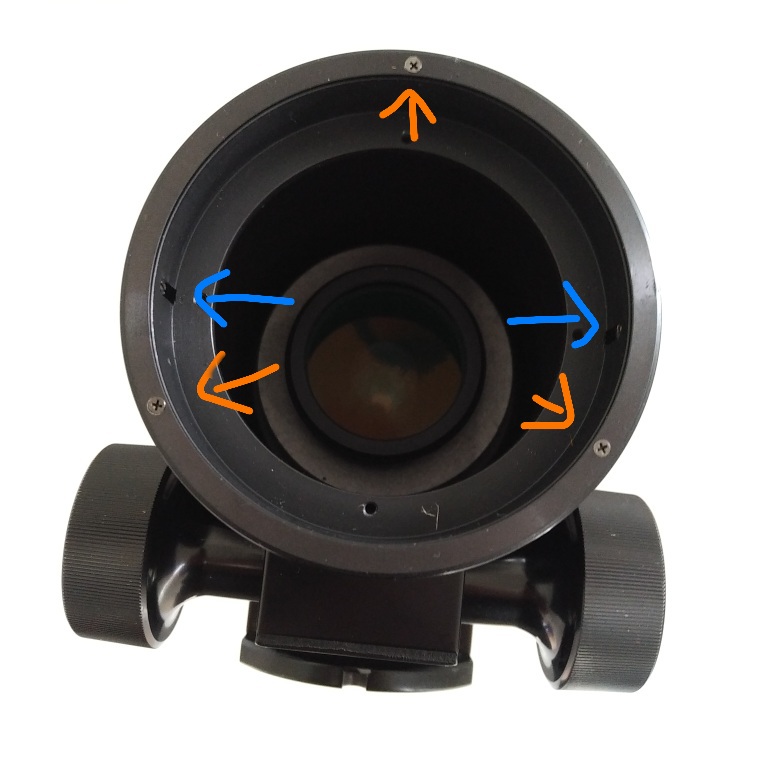

Drei Schrauben (Orange) raus und die zwei (Blau)

Anhang 132640

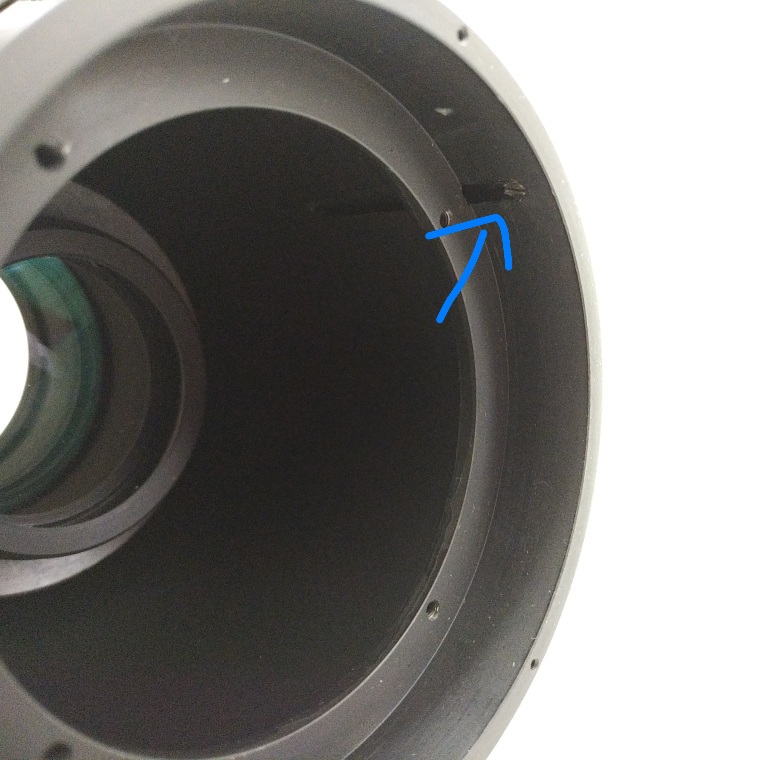

Die zwei Schrauben die den Auszug des innen Tubus begrenzen sind mit Sicherungslack gesichert, und sollten von außen am Tubus mit einem Tropfen Azeton angelöst werden

Anhang 132643

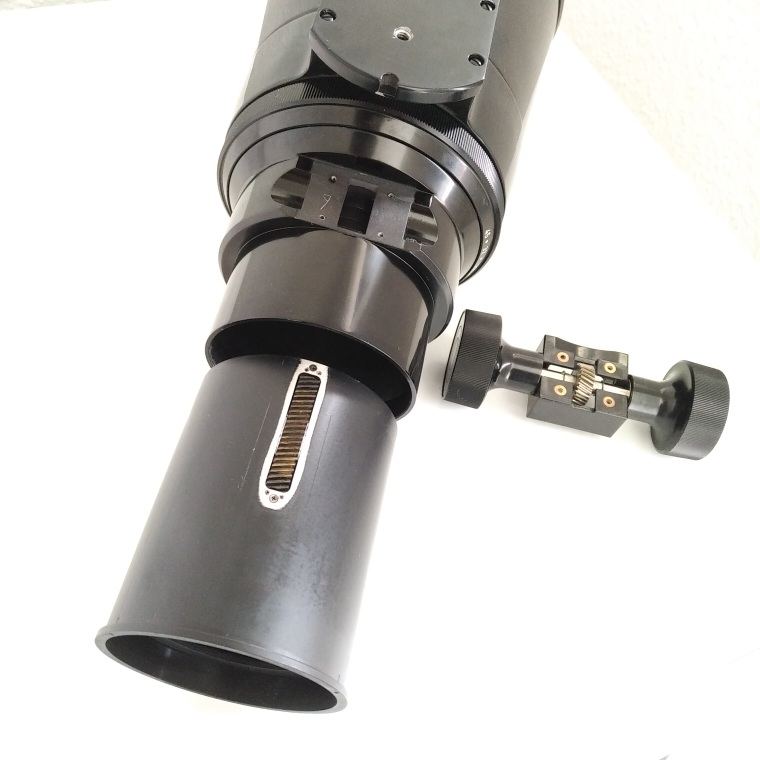

Danach lässt sich der innere Tubus komplett rausziehen und alles kann nun gereinigt und neu gefettet werden.

Anhang 132644

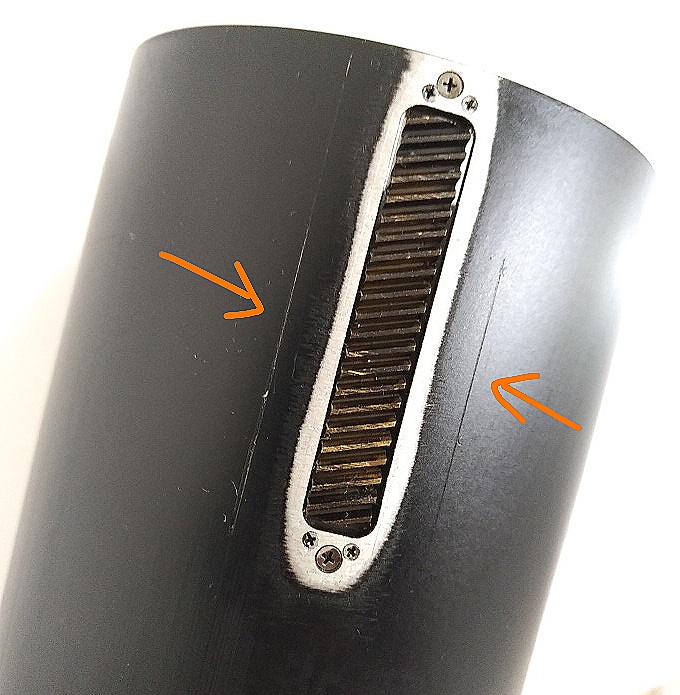

Bei meinem Objektiv waren zusätzlich die Schrauben etwas zu lang so das sie am inneren Tubus schliffen!

Anhang 132645

Ich habe das durch etwas dickere Unterlegscheiben (Die Kupfernen) gelöst.

Noch ein Tip:

Benutzt nicht zu dünnes Fett, auch wenn es sich erstmal eher schwergängig anfühlt wenn man die Tuben per Hand rein und rauschiebt, läuft es über die Knöpfe fokusiert nachher sehr gut!
