Carl Zeiss Jena Sonnar 4/135mm Version 2 - Zerlegung

Es handelt sich hier um eine bebilderte Anleitung, um Zugang zu Linsen, Schneckengang und Blende des Sonnar 4 / 135mm Version 2 zu erhalten. Eine Beschreibung des Sonnar ist zu finden unter https://www.digicamclub.de/showthrea...l=1#post205432 .

Die Blende des Sonnar wurde nicht in seine Einzelteile zerlegt. Auch wurde diese nicht ausgebaut, aber aufgezeigt, welche Zwischenschritte unternommen werden müssen, um die Blende ausbauen zu können. Die Arbeitsschritte wurden am Beispiel eines Sonnar für Exakta aufgezeigt. Nach Abnahme des rückwärtigen Auflage-Anschlusses müssten jedoch M42 und EXA Versionen identisch sein.

Vielleicht hilft es ja ein wenig.

Gruß, Rick

# 1 : Abnahme Auflage-Ring - Die 4 Schrauben waren während der Aufnahme schon gelockert.

Anhang 109704

# 2 : Blick ins Objektiv, das auf Nahbereich fokussiert wurde.

Anhang 109705

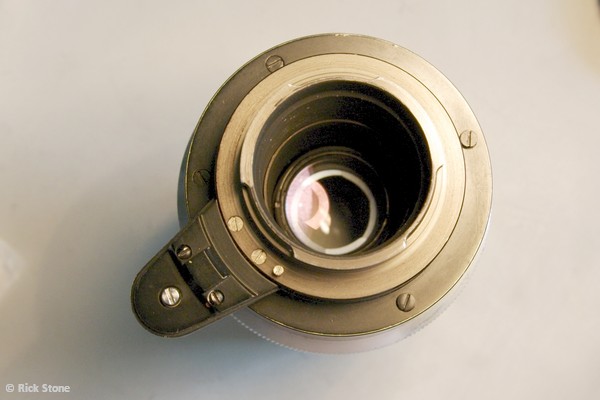

# 3 : Blick auf den EXA-Auflage von innen, Stellung Arbeitsblende

Anhang 109706

# 4 : Kontroll-Foto, wie weit Blende nach hinten steht bei OO, hier bereits mit per Hand abgeschraubten rückwärtigem Tubus und ebenfalls per Hand abgeschraubter hinterer Linse

Anhang 109707

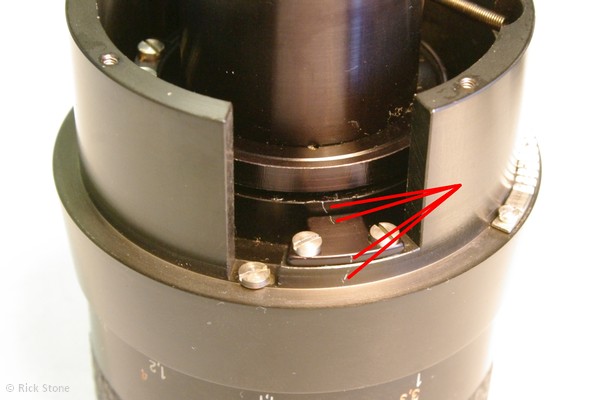

# 5 : Markierungen bei OO, hierher müssen wir wieder zurück

Anhang 109708

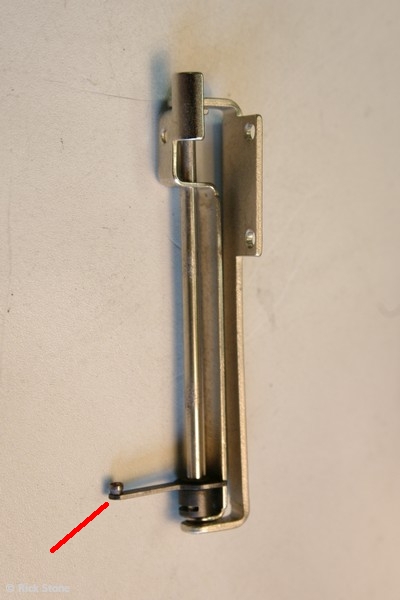

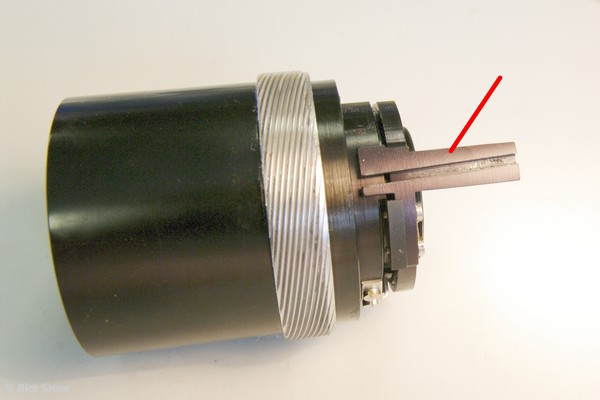

# 6 : Blendenmechanik, der kleine Nippel (roter Strich im Bild) ragt seitlich in die Blende hinein und bewegt die Lamellen.

Anhang 109725

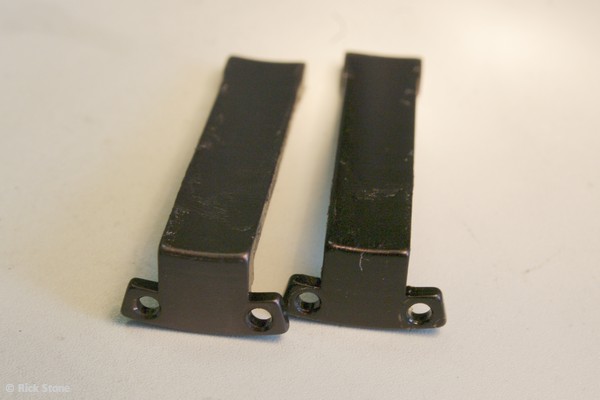

# 7 : Herausnehmen der Führungsstifte bei Fokusstellung OO (wichtig!) bereits jetzt, um die Blendenmechanik leichter herausnehmen zu können

Anhang 109718

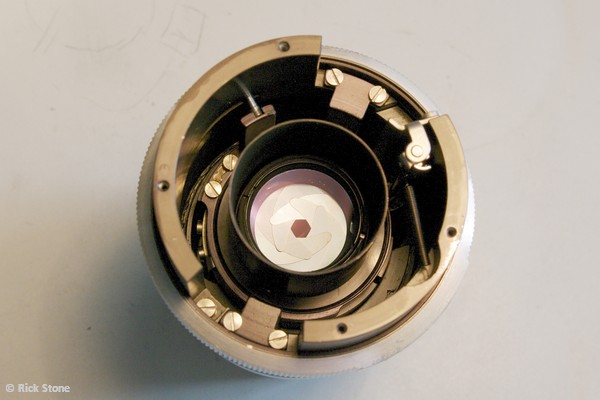

# 8 : Sitz der Blendenmechanik

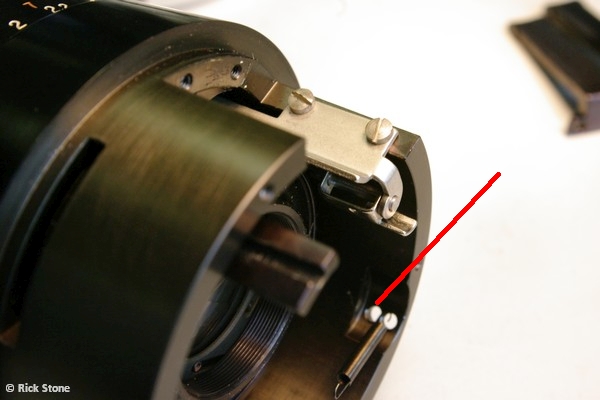

Die Feder ist verantwortlich für die Arbeitsblende, also geschlossene Blende. Zuerst wird die Feder VORSICHTIG mit einer Spitzpinzette abgenommen. Die Feder wird aus dem unteren Loch des Tubus entnommen, siehe roter Strich im Bild. Das muss man sich merken, ansonsten diese Spezial-Feder beim Zusammenbau im falschen Winkel steht. Die beiden Schrauben der Mechanik müssen abgenommen werden, dann die Mechanik VORSICHTIG nach hinten bis zum Widerstand herausgezogen und dann der Nippel VORSICHTIG aus der Blende gezogen werden. In einem späteren Bild wird gezeigt, wo dieser Nippel in die Blende ragt.

Anhang 109723

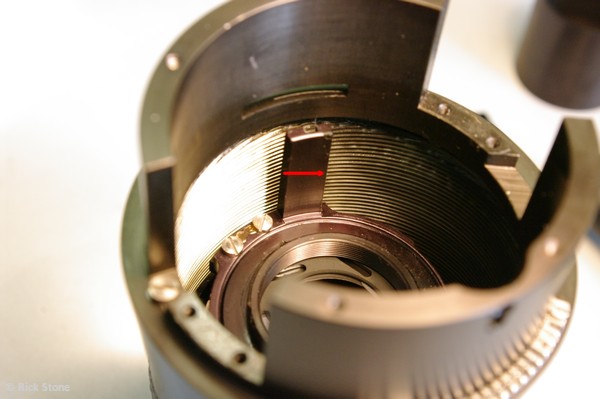

# 9 : Blenden-Korrekturstift im Uhrzeigersinn bis zum Anschlag drehen. Der Stift wird als Positionsmerkmal beim Auseinanderschrauben des Schneckengewindes benutzt. Nun Schneckengewinde LANGSAM im Uhrzeigersinn drehen, bis sich beide Teile von einander lösen. Nun SOFORT die exakte Position des Blenden-Korrekturstiftes beim Lösen des Gewindes als Kratzer merken (siehe Bild # 10).

Anhang 109711

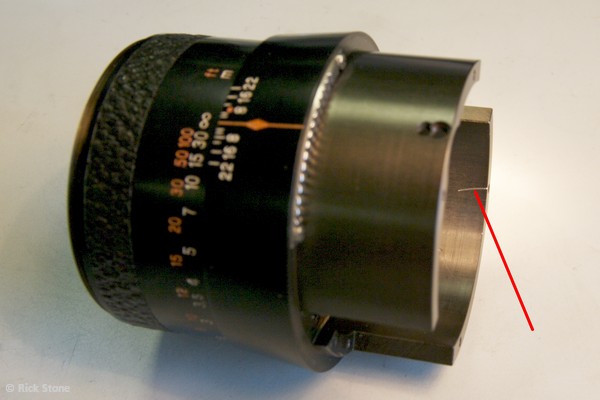

# 10 : Kratzer als Merker für Position des Blenden-Korrekturstiftes beim Lösen des Schneckengewindes

Anhang 109712

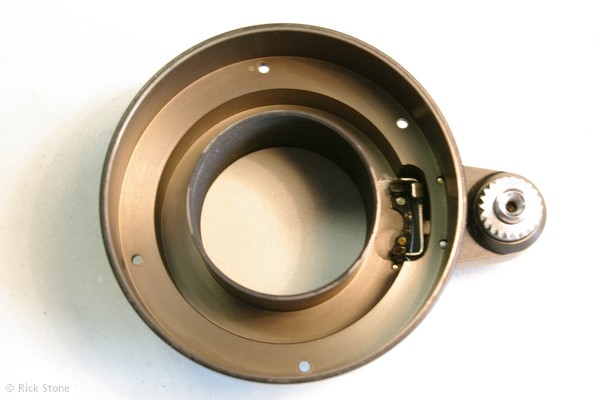

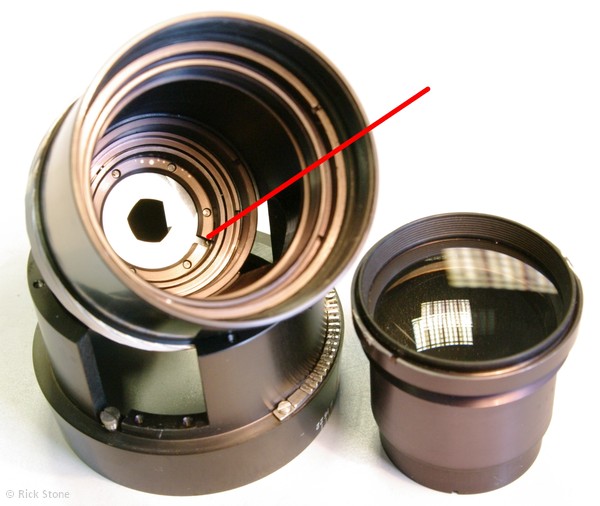

# 11 : Abdrehen des Front-Gravur-Ringes gegen den Uhrzeigersinn ... saß bei mir so fest, dass ich wieder mal 2 Löcher für Objektivschlüssel in den Gravur-Ting bohren musste, gggrrrrr. Nach Abschrauben kann der vordere Linsenblock mit einem Objektivschlüssel gegen den Uhrzeigersinn herausgeschraubt werden und es gibt Zugriff auf die Blende, die nun ebenfalls mittels Objektivschlüssel gelöst / herausgeschraubt ?? werden kann. Da können ja dann Andere weiter berichten. Der rote Strich zeigt, wo der Nippel der Blendenmechanik sitzt.

Anhang 109713

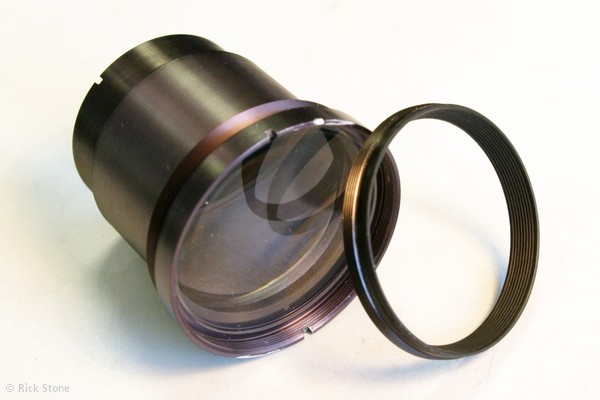

# 12 : Die Vorderlinse kann nach Abschrauben des vorderen Ringes von Hand gegen den Uhrzeigersinn herausgenommen und gereinigt werden.

Anhang 109714

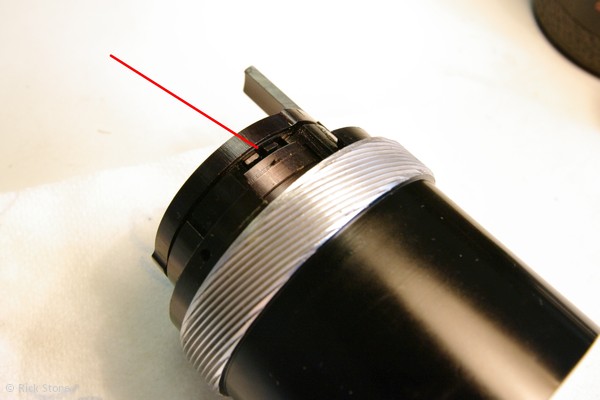

# 13 : Zum Verständnis noch eine Ansicht von der Seite, wo der Nippel der Blendenmechanik wieder eingesetzt werden muss. Vorgehensweise: Man setzt bei Stellung OO des wieder zusammengesetzten Schneckengewindes zuerst den Nippel ein, schiebt dann die Mechanik nach vorne ins Objektiv (aufpassen, dass der Nippel nicht verbogen wird) und schraubt danach die Mechanik fest. Anschließend wird die Feder im richtigen Winkel eingesetzt.

Anhang 109715

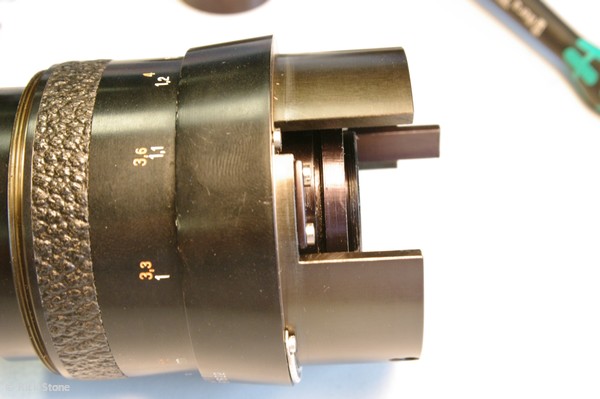

# 14 : Blenden-Korrekturstift : Der Stift bzw. hier die Schiene wird mittels eines von außen eingedrehten Stiftes bei Fokusänderung leicht verschoben und damit die Blende angepasst.

Anhang 109716

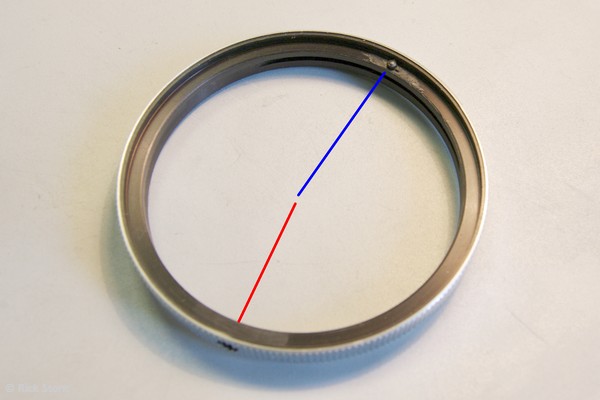

# 15 : Blendenring, blau = Feder mit Kugel, rot = Sitz von Stiftschraube zur Bewegung des Blenden-Korrekturstiftes.

Anhang 109717
