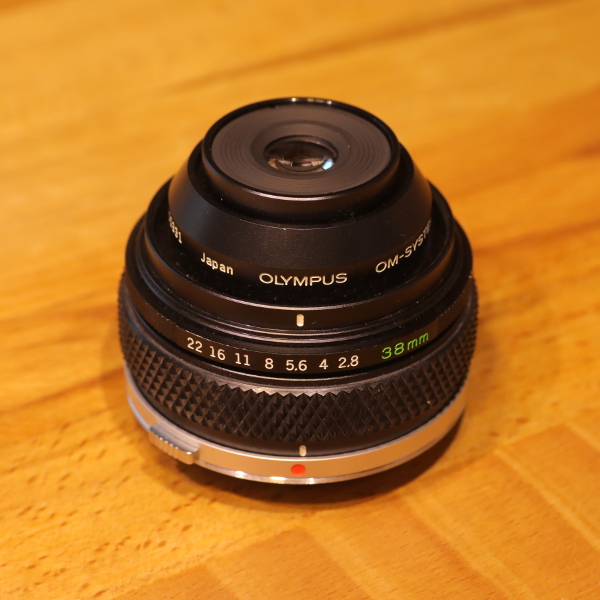

Olympus Zuiko Auto Makro 2,8/38mm Objektivkopf

Das vorgestellte Objektiv ist kein komplettes, sondern ein Objektivkopf für die Makrofotografie.
Es kann nicht eigenständig verwendet werden, sondern nur im Zusammenhang mit Zwischenringen, dem Makrotubus oder einem Balgengerät.
Es ist gerechnet für den Bereich von 2 bis 6,7facher Vergrößerung.

Anhang 96413

Anhang 96414

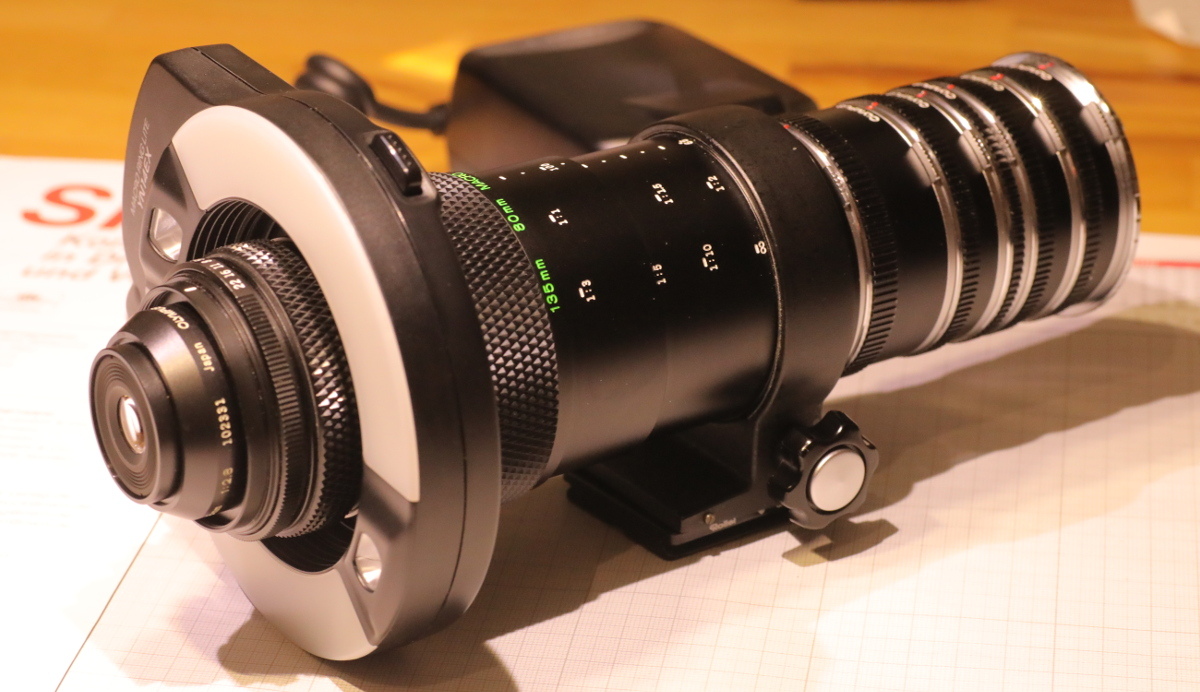

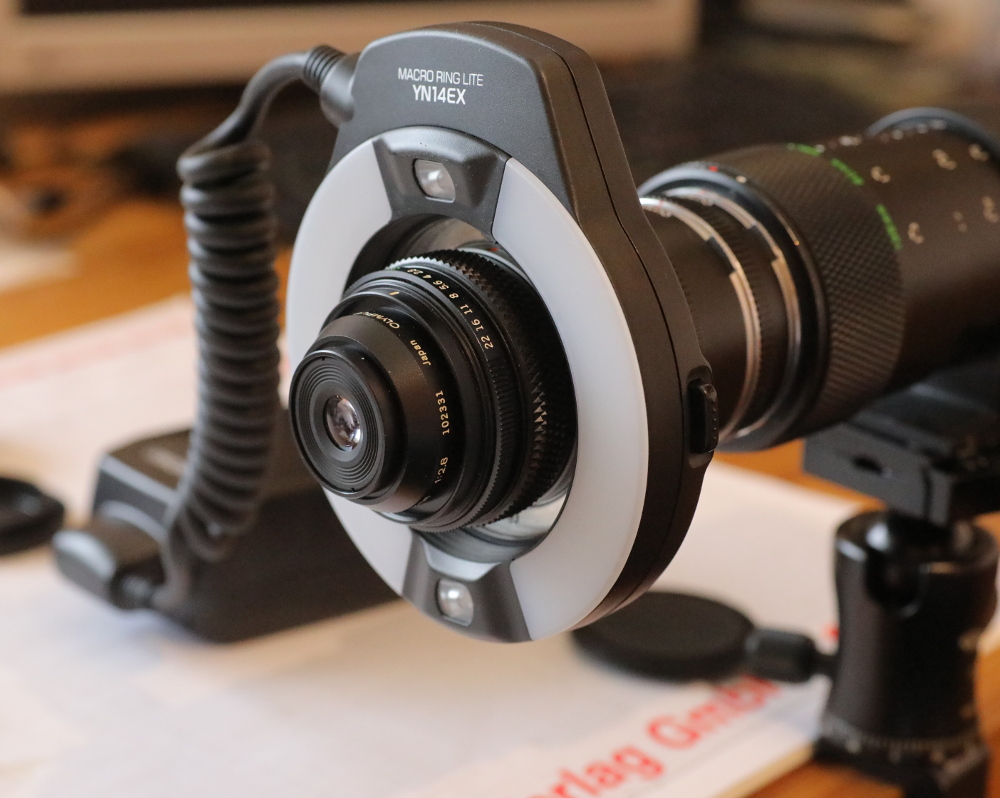

Hier im Einsatz mit dem Ringblitz Yongnou YN14EX u.a. für die EOS5D4

Anhang 96415

Hier nun einige Bilder mit 6,5facher Vergrößerung:
Es sind Teile einer Orchideenblüte @Blende 11 um überhaupt etwas Schärfebereich zu haben

Anhang 96422

Anhang 96423

Hallo,

sehr Interessanter Objektivkopf. Leider ist deine Vorstellung nicht so gelungen. Mir und sicherlich anderen auch fehlen da ein paar wichtige Infos. Ist nur eine Konstruktive Kritik, also nicht Böse sein.
Was ist das für ein Makrotubus den du verwendest, er wird nicht erwähnt?! Technische Daten des Objektivkopfes? Deine Beispielfotos zeigen sicherlich nicht die Qualitäten des Objektivs im Microbereich, wenn das so wäre wär es echt schlecht.
Die Aufnahmen sind sehr Unscharf. Bei welchen Maßstab sind die Aufnahmen entstanden? Mach doch mal bei Fotos am besten gestackt von einer Toten Fliege oder ähnlichem und nimm dir Zeit bei der Aufnahme.
Kann mir gut vorstellen das der Ringblitz am Ende ist bei Voll ausgezogenen Macrotubus und so viel Zwischenringen?
Leitfaden Objektivvorstellung:
https://www.digicamclub.de/announcement.php?f=219&a=20

LG
Alex

Hallo,

ich darf, da mich das Thema der extremen Makros sehr beschäftigt, kurz einige Infos zu
dem abgebildetem Equipment geben.

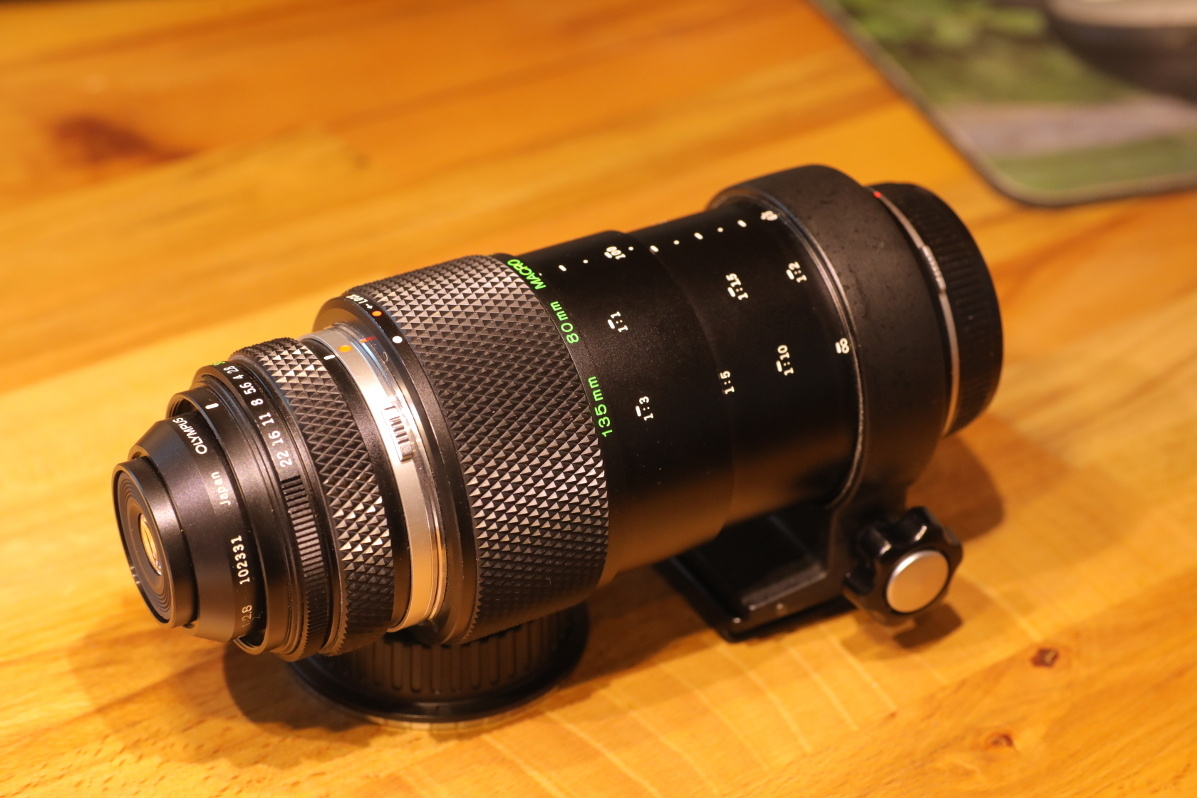

Beim Makrotubus handelt es sich um den " Auto-Makro Tubus 65-116mm" der an den
analogen OM Kameras die Blendeneinstellung übertragen hat und auch die Springblenden-
funktion erhalten hat.

Voraussetzung hierfür ist natürlich, dass ein entsprechendes Objektiv aufgesetzt ist.

Olympus hatte zuletzt für diesen Tubus folgende Objektivköpfe im Programm:

2,0/20mm
2,8/38mm
4,0/80mm
4,5/135mm

Das hier vorgestellte 2,8/38mm ist ein mehrschichtvergüteter 6 Linser (6 Linsen in 4 Gruppen,
augenscheinlich ein symmetrischer (?) Gaußtyp).

Der optimal nutzbare Vergrößerungsmaßstab reicht von 1,7x - 8x. mit dem gezeigtem Tubus
lassen sich je nach Auszug Vergrösserungen von 3,1x - 4,4x erzielen.

Olympus hatte hier ein ganz feines Makroequipment im Programm, das sowohl optisch, wie
auch mechanisch einen hervorragenden Ruf genossen hat und immer noch genießt.

Ich selber liebäugle schon lange mit einer der niedrigbrennweitigen Objektivköpfe, konnte mich
aber noch nicht wirklich zum Kauf durchringen, da bereits genug an Ausrüstung vorhanden ist.

@ Alex,
Ich finde die Aufnahme mit den lila Tupfen sehr aufschlußreich hinsichtlich der Schärfe-
leistung dieser Optik. Die kleinen Kügelchen auf der Oberfläche werden scharf bis weit an den
Rand abgebildet. Die Blitztechnik könnte man vielleicht noch optimieren...

@ K_Mar,
Mit welcher Kamera sind die Aufnahmen denn entstanden und wurden sie gecropt?

LG Christian

Hier noch einige Info:

https://olypedia.de/index.php?title=...MB_1:2,8/38_mm
https://olypedia.de/index.php?title=...ubus_65-116_mm

Oben genannt habe ich schon:
Maßstab der Bilder c.6,5 fache Vergrößerung
Kamera EOS 5D 4

Die Bilder wurden nur verkleinert und ganz geringfügig nach-geschärft, um die Unschärfe durch die Verkleinerung auszugleichen.
Den Blitz habe ich von Hand gehalten, da dieser bei der Montage am Filtergewinde viel zu weit vorne sein würde, da besteht in der Tat noch Verbesserungsbedarf.
Für diesen Zweck werde ich mir aus einem 7mm Zwischenring einen Blitzhalter bauen.

Bilder die gestackt sind gehören ganz und gar nicht in Objektivvorstellungen, damit läßt sich über die Optik dann gar nichts mehr sagen.

Der Farbverlauf am Rand der violetten Punkten ist in der Blüte und nicht ein Fehler des Objektiivs.

Gruß Klaus

Hallo Klaus,

danke für die Erläuterung. Da ich ja selber ein Freund der höheren Vergrößerungen
bin, würde mich interessieren, ob Du neben dem 38mm Zuiko auch Erfahrungen mit dem
20mm Objektivkopf hast.

Vielleicht kannst Du ja einmal eine Milimeterskala eines Lineals, oder Zollstocks
abfotografieren um damit die Abbildungsleistung im Hinblick auf CA`s zu dokumentieren.

LG Christian

Hallo Christian,

das 20mm ist das einzige, das ich nicht habe.
Die anderen Makro Zuikos 38/2x50 (2.0&3.5) / 80 / 90 / 135(4.5) besitze ich.
Die anderen Bilder mache ich beizeiten.

Gruß Klaus

Ich habe ein besseres Testobjekt gefunden, welches von Natur aus harte Kontrastkanten liefert:

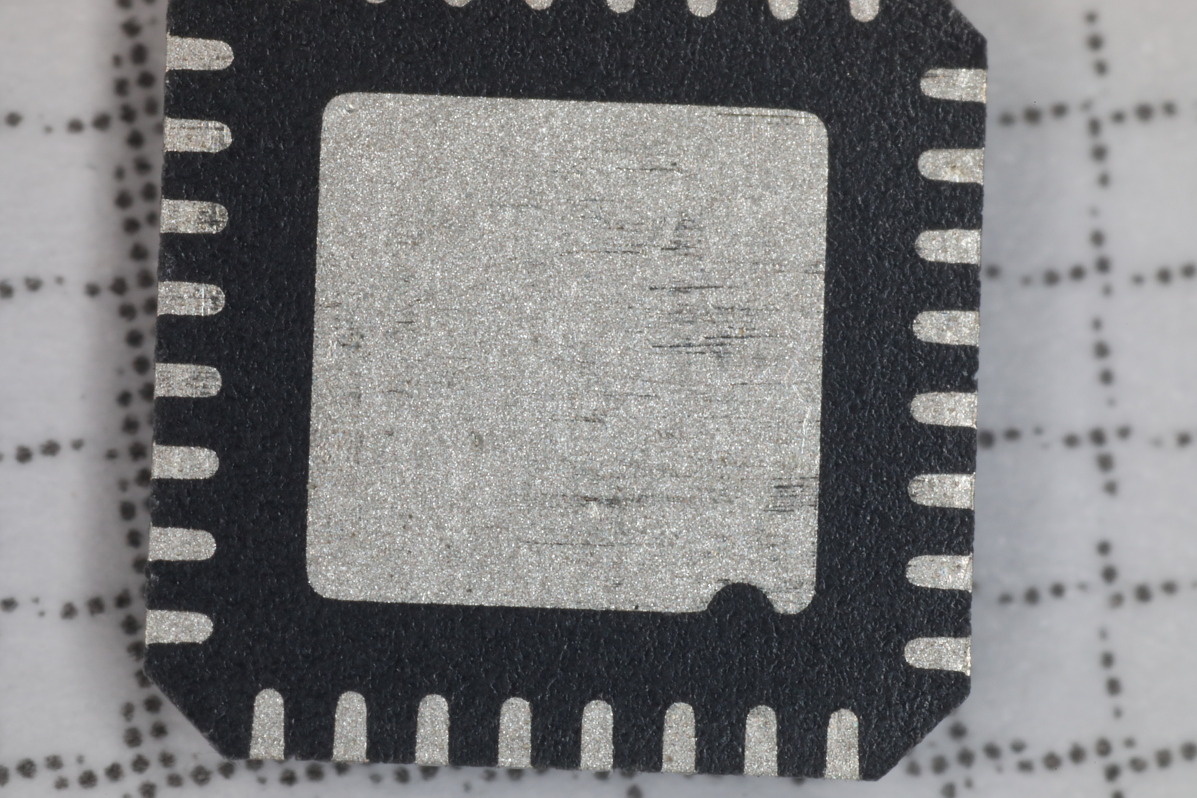

Ein QFN32 IC-Gehäuse mit PIN-Raster 0,5mm , d.h. hier etwa 5fache Vergrößerung @ Blende 11
Auf 1200x800 runter skaliert und ganz gering die Skalierungunschärfe nachgeschärft

Anhang 96633

P.S. Auf dem Papier ist ein 1mm Raster

Die Struktur auf der metallischen Fläche ist kein Rauschen, sondern die Kristallstruktur des galvanisch verzinnten Kupfers der Kühlfläche.
Das Bauteil selbst ist ein ATmega88 uController.

Gruß Klaus

Hallo,
ich habe noch einen Link gefunden:

http://www.coinimaging.com/oly_38-28.html

Danke Klaus,

das ist ein aufschlußreiches Foto. Und damit kann man dem 38mm tatsächlich eine sehr gute optische
Leistung, sowohl im Hinblick auf die CA`s, als auch auf die Bildfeldebnung bescheinigen.

LG Christian

Hallo,

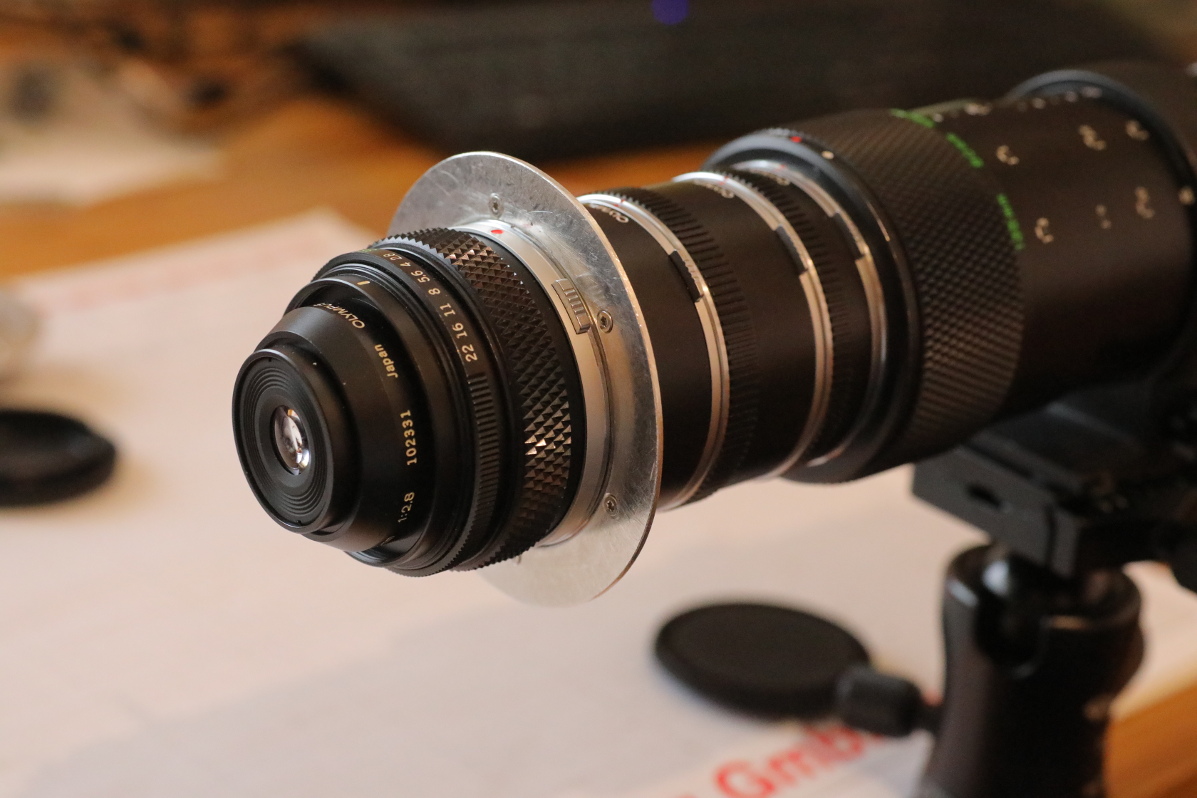

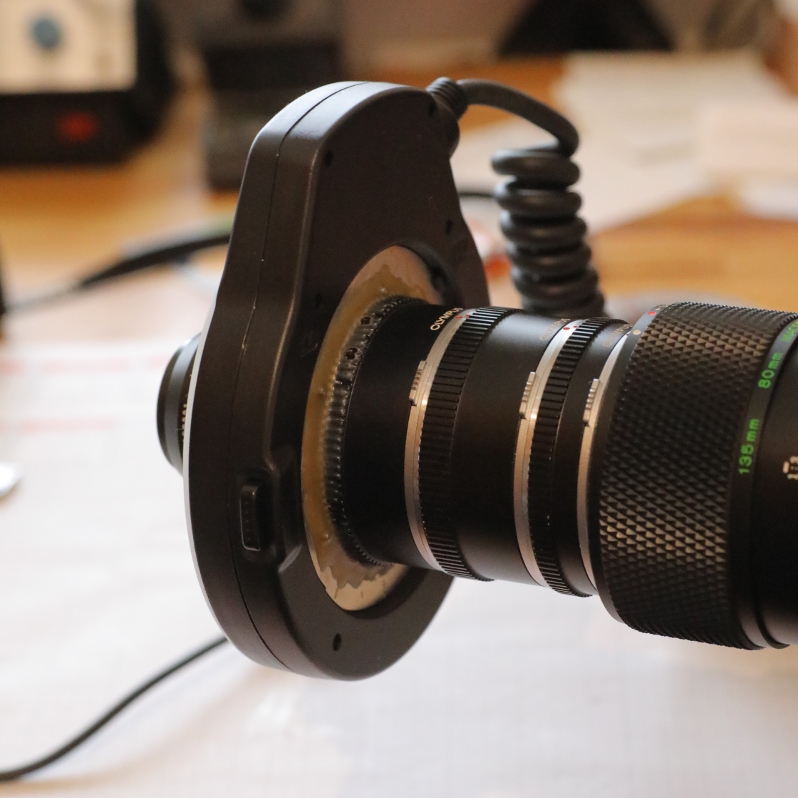

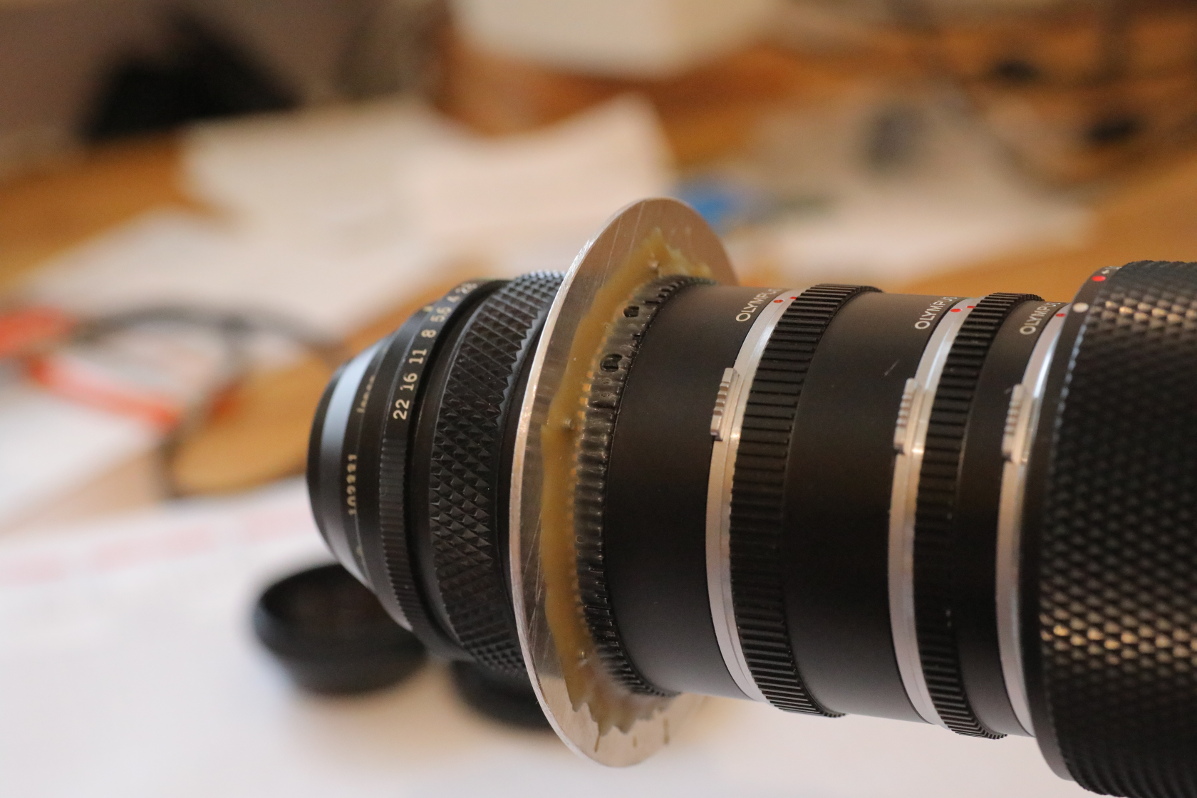

da für die aktuellen Ringblitz das Filtergewinde viel zu weit vorn sitzt, habe ich einen 25mm und einen 14mm Zwischenring zum Ringblitzträger umgebaut.

Anhang 96645

Anhang 96644

Anhang 96646

Anhang 96647

Gruß Klaus
