Jupiter 11 - Anleitung: Schneckengang neu fetten
Hallo zusammen,
beim Recherieren habe ich desöfteren hilfreiche Informationen in diesem Forum gefunden. Daher möchte ich nun auch meinen Teil beisteuern.
Häuftig ist der Fokusring bei den Jupitern ja recht schwergängig.
Hier nun meine Anleitung zur Demontage des Jupiter 11 135mm f4 zwecks Reinigung und Fettung des Schneckengangs:

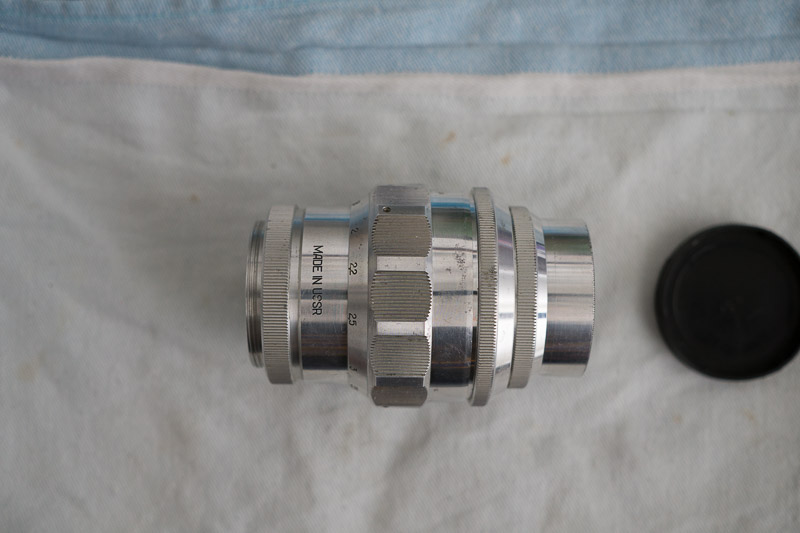

Ausgangssituation:

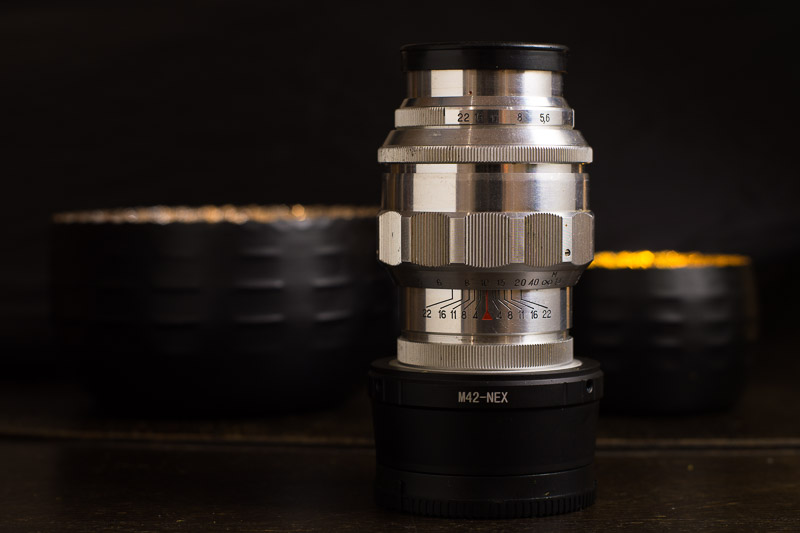

Anhang 62721

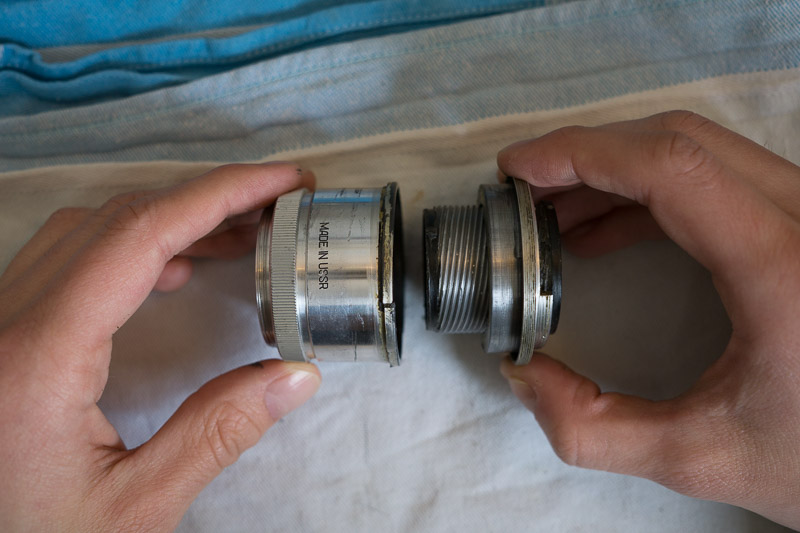

1. Die komplette Optik kann vom Fokussiermechanismus getrennt werden. Schrauben müssen hierfür zunächst nicht gelöst werden:
Anhang 62723
Anhang 62725

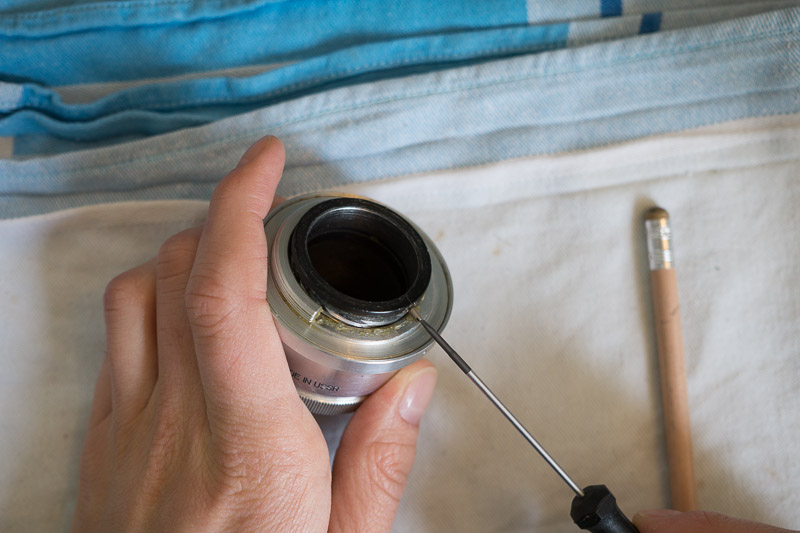

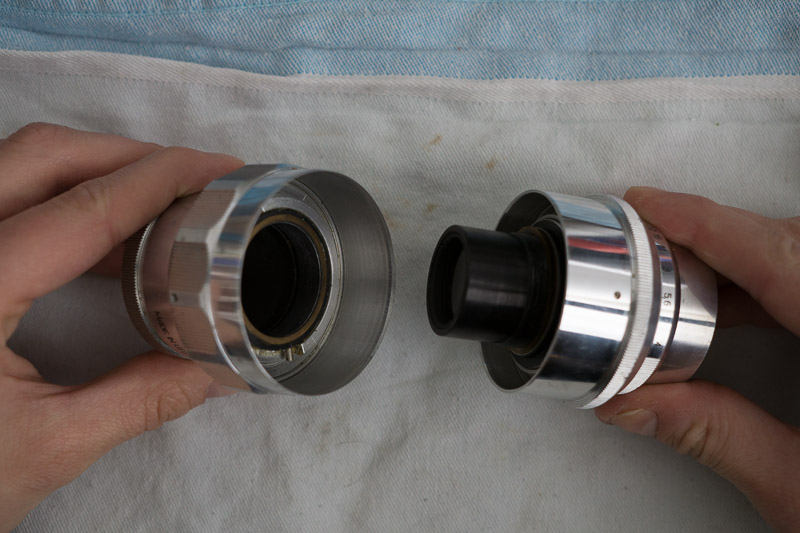

2. Nun die 3 kleinen Schrauben (Schlitz, ca. 1,5mm) am Fokussierring lösen. Diese müssen nicht komplett herrausgedreht werden.

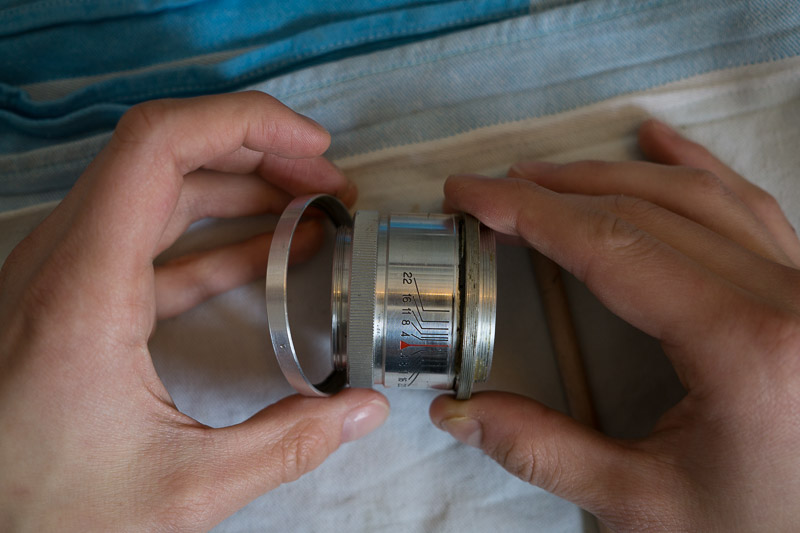

Danach kann der Ring in Richtung Bayonettanschluss abgezogen werden.
Anhang 62727
3. Nun kommt der Schneckengang zum Vorschein. Am Ende ist ein kleiner Bolzen, welcher als Anschlag fungiert. Diesen lösen.
(Ungefähre Stellung zum Zusammenbau merken. Kann aber auch beim Zusammenbau "ertüftelt werden". Ich habs mir nicht germerkt = +10 Minuten)
Anhang 62728

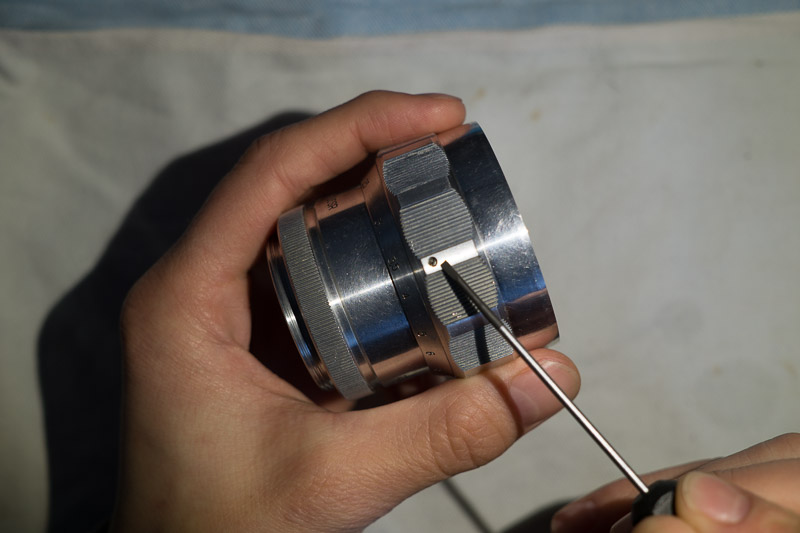

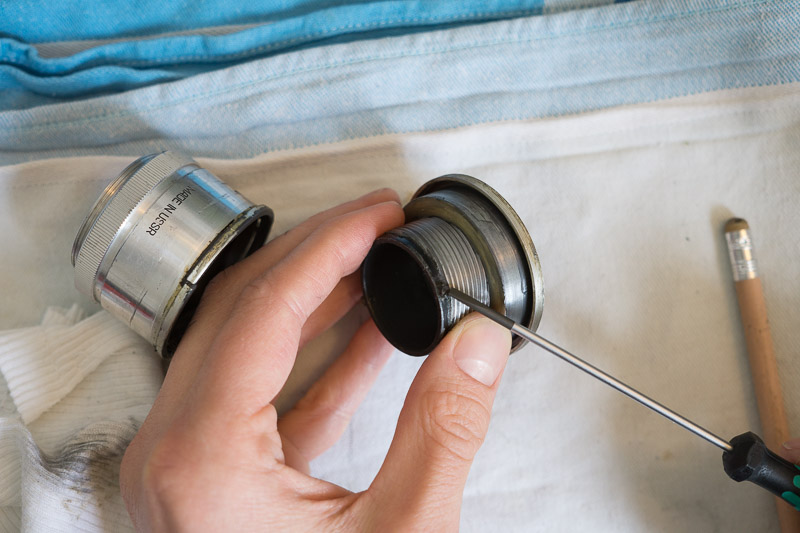

4. Als nächstes wird der Ring entfernt. In dem Ring befindet sich eine Mini-Fixierschraube (Schlitz, 1mm), welche vorher gelöst werden muss. Danach kann dieser abgeschraubt werden.
Anhang 62729
Anhang 62730
5. Jetzt kann man das eigentliche Schneckengewinde gerausziehen
Tipp: Markieren wie rum es drin war. Es gibt 2 Möglichkeiten. Baut man es nachher falsch zusammen, so ist der Aufdruck der Blende und die Entferungsskala um 180° versetzt. 50:50 Chance also.
Anhang 62731
6. Wenn man nun noch die 2 Führungsschrauben entfernt, kann das Schneckengewinde herausgedreht werden und alles ist komplett zerlegt.
Anhang 62732
Anhang 62733

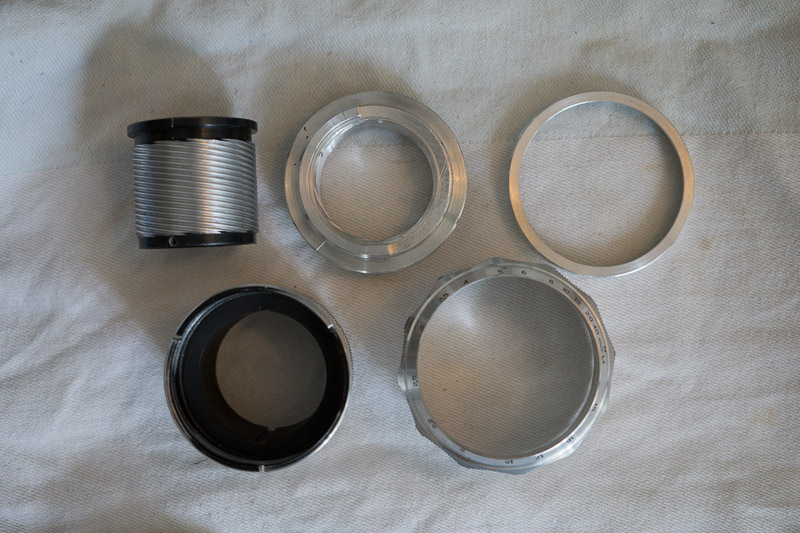

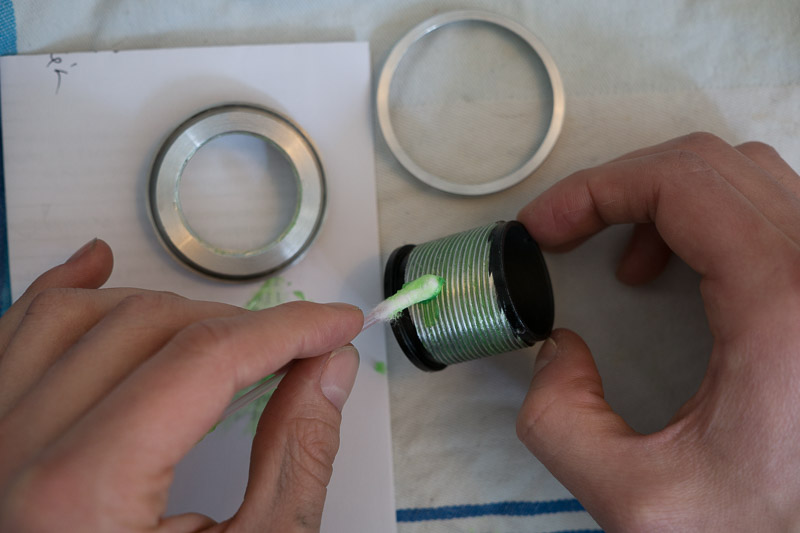

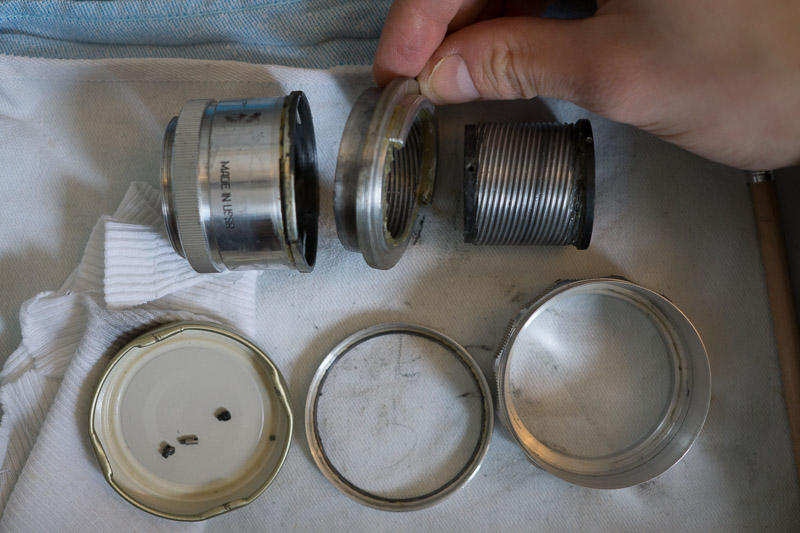

7. Reinigen & neu Fetten
Anhang 62734
Anhang 62735
8. Zusammenbau (sollte selbsterklärend sein)
Tipps für den Zusammenbau:
-Ich habe den Ring aus Punkt 4 nicht sonderlich fest angezogen, da hierdurch der Fokus schwergängiger wird. Man kann mit diesem Ring sozusagen den gewünschten Wiederstand einstellen. Mit der Mini-Schraube wird diese Stellung fixiert.
-Bevor man die Ringe aus Punkt 2+4 festzieht, würde ich das Optik Element mal kurz draufschrauben und kontrollieren, ob alle Markierungen an der richtigen Stelle sind.

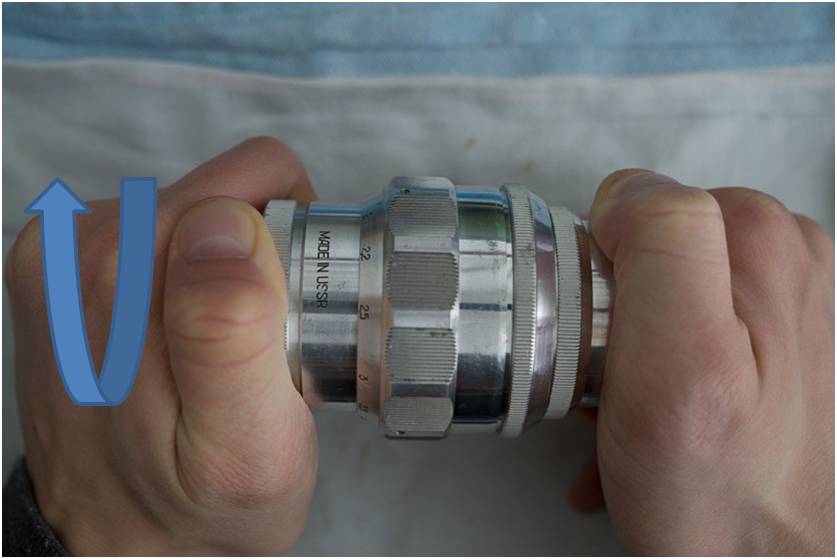

-Bevor man den Fokussierring aus 2 festzieht das Objektiv komplett einfahren. So kann man die Markierung schön auf Unendlich fixieren.
9. Die Rakete bewundern

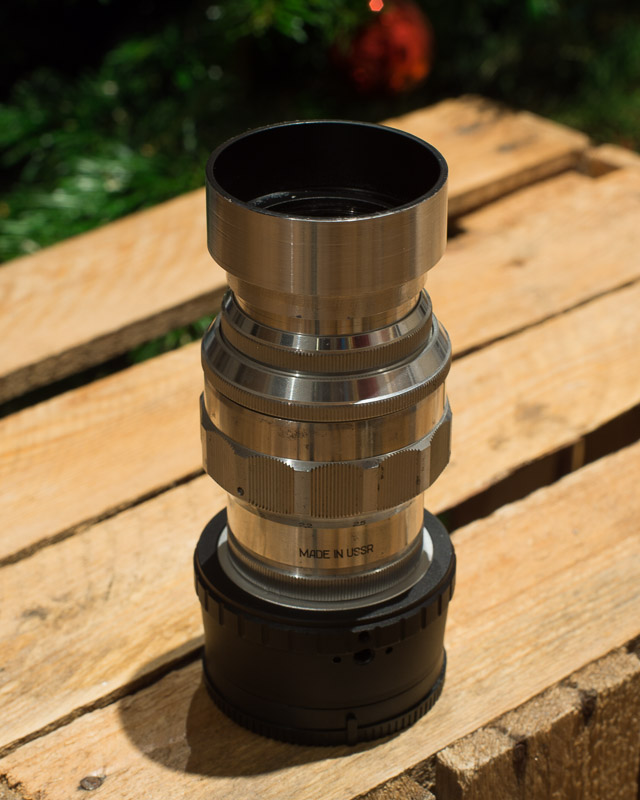

Anhang 62736
10. Fotos machen!
Anhang 62737
Anhang 62739
Das Ding is ja sowas von scharf. Bin ein absoluter Fan!
So das war mein erster Beitrag! Hoffe es hilft dem ein oder anderen.
Gruß, Jan
Liste der Anhänge anzeigen (Anzahl: 2)
Danke, danke!

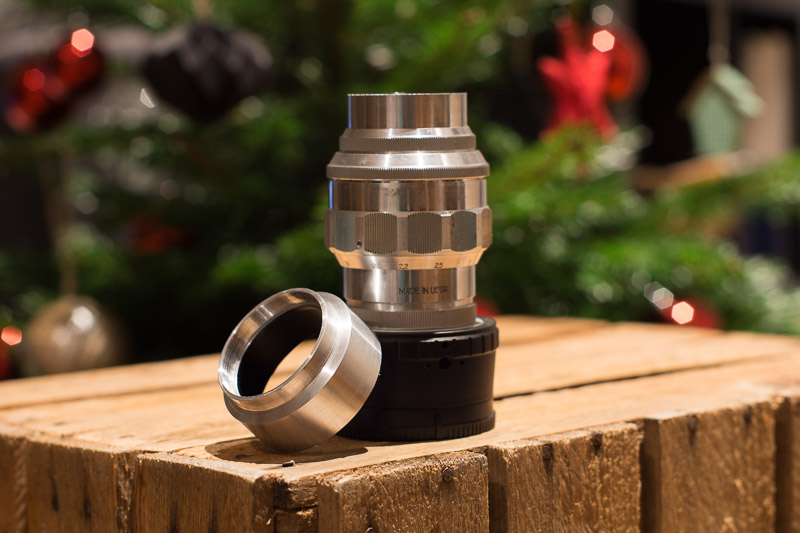

Ich hab dem Jupiter noch ne Streulichtblendeaus Alu gedreht um das ganze abzurunden. Außerdem werkel ich gerne.
