Leitz Leica Colorplan, alte Version für Samtfukus modifiziert

Hallo zusammen,

nachdem mir ein Colorplan mit 46mm Durchmesser um den erstmöglichen 2-stelligen EUR-Betrag zu mir gefunden hat, sollte das gute Stück an das geniale Samtfokusiersysten angepasst werden.

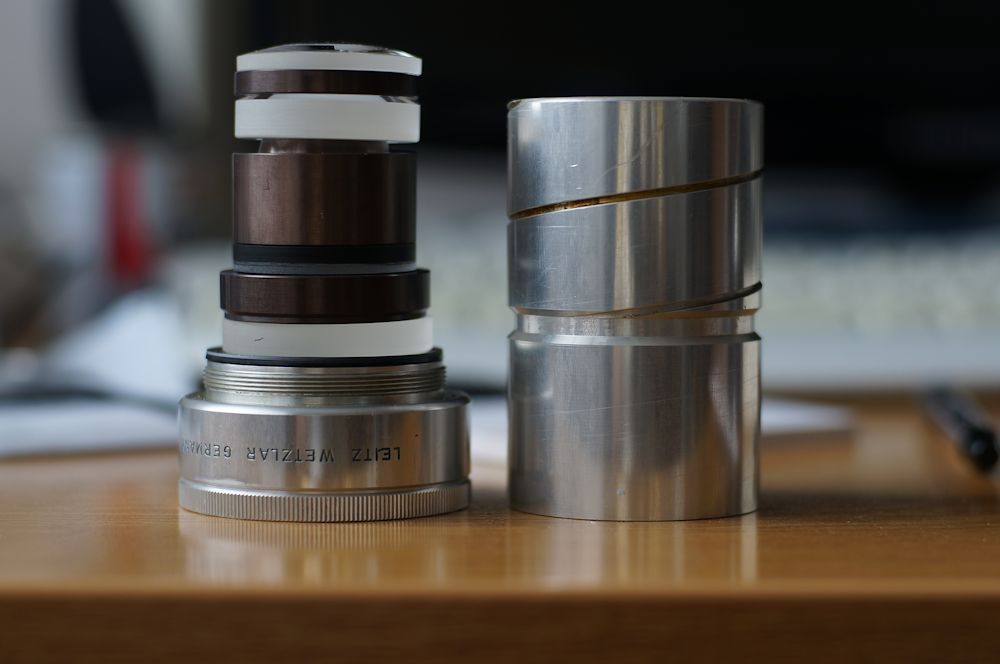

Also mal vom Altglas befreit, nach dem Belegfoto alles markiert um die richtige Reihenfolge für den Zusammenbau zu haben - falls der Linsenturm einstürzt.

Anhang 47348

Die Wandstärke des Alutubus ist mit 6,5 gemessenen mm mehr als ausreichend stark, um auf 42,5 mm Außendurchmesser zu kommen. Gewicht 118g gewogen.

Ab in die Bastelwerkstatt, eine Holzscheibe als Gegenstütze gedreht und das überschüssige Material mit einer Minidrehe abgetragen. Davon gibts leider keine Bilder - gelobe Besserung.

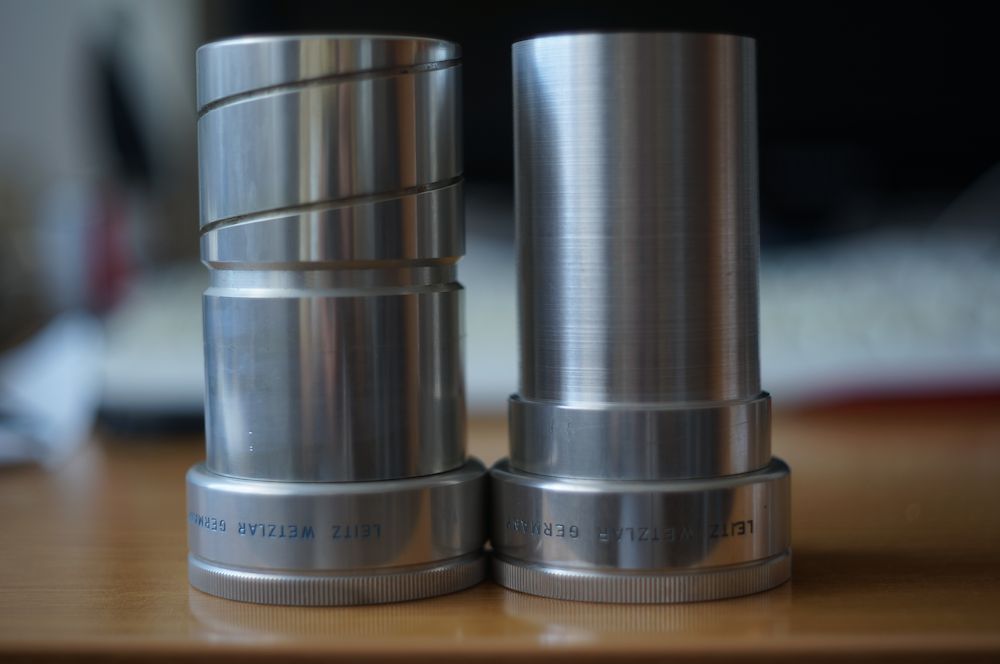

Um 37g erleichtert und mit dem richtigen Durchmesser schaut das dann so aus - ein Originalstück daneben - das steckt in einem funktionstüchtigem Projektor von 1960.

Anhang 47352

Jetzt würd mich noch interessieren, woher der Gewichtsunterschied zwischen 133g des neueren aus Portugal und den 275g des älteren aus Wetzlar.

Wenn ich micht jetzt nicht irre, kann es an der Tubusfassung alleine nicht liegen.

Wer hat einen Blendenkörper mit 29mm Außendurchmesser (mit vielen Lammellen) und 20mm lichten Durchgang zum spielen für mich? Hätte locker Platz im breiten dunklen Ring.
An eine Stecklende hab ich schon gedacht, macht weniger (Bastel)Spass:lol:
