Kleiner Bugfix für das Pentacon 3.5/30mm
Hallo zusammen,
ich hatte vor einger Zeit mal nach dem Geklapper bei dem kleinen Pentacon gefragt und ein paar Tips bekommen, heute das Ergebnis:
Anhang 46059

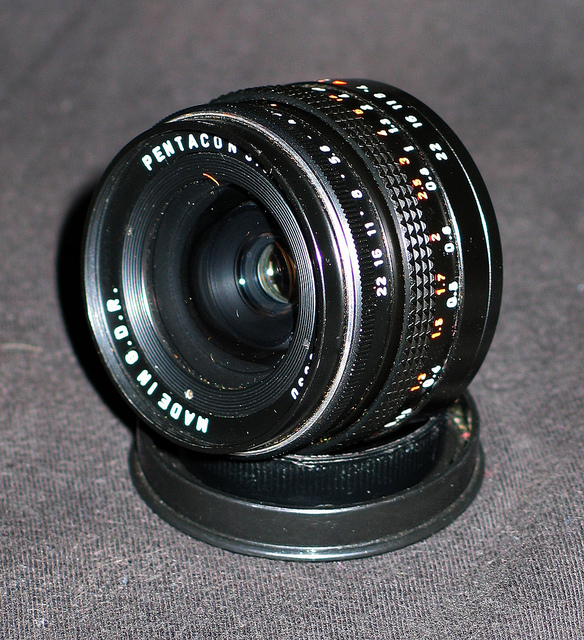

Um das Teil geht es. Behoben werden soll das Geklapper im Fokusgang, der ein widerstandsfreies Spiel aufweist, das beim Fokussieren stört.
Anhang 46060

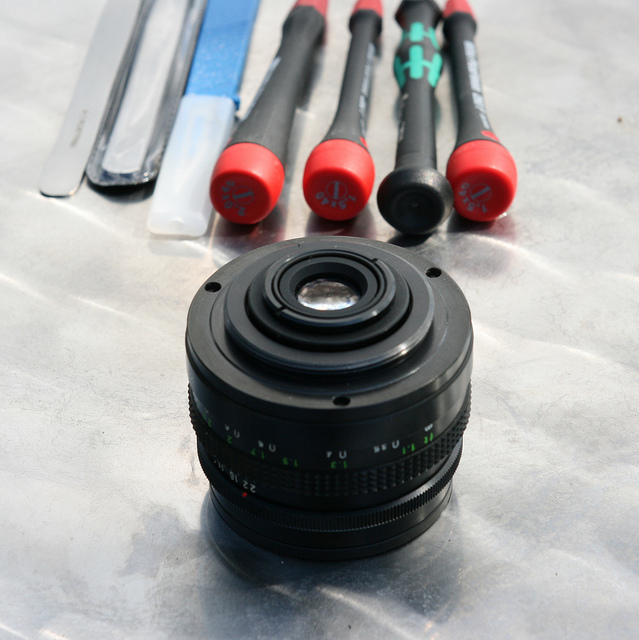

Von hinten erkennt man drei Schrauben die zu entfernen sind.
Anhang 46061

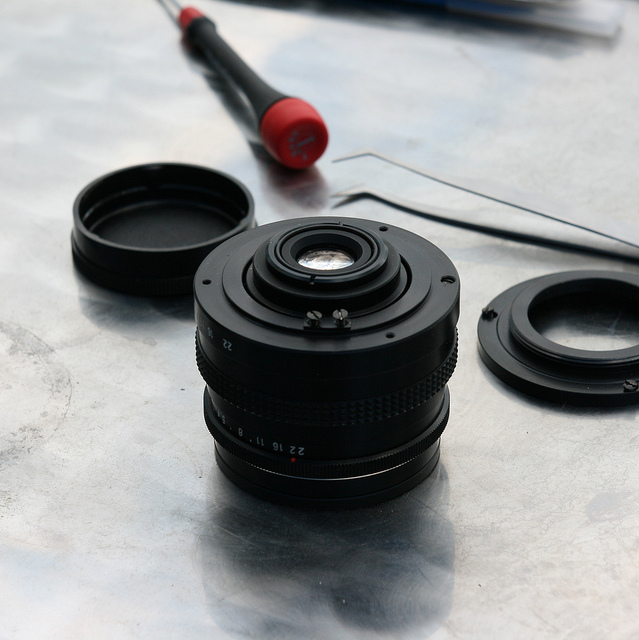

Hat man das erledigt sieht man (hier leicht ausgeschraubt) zwei Schrauben, die eine kleine Lasche halten, ebenfalls entfernen.
Anhang 46062

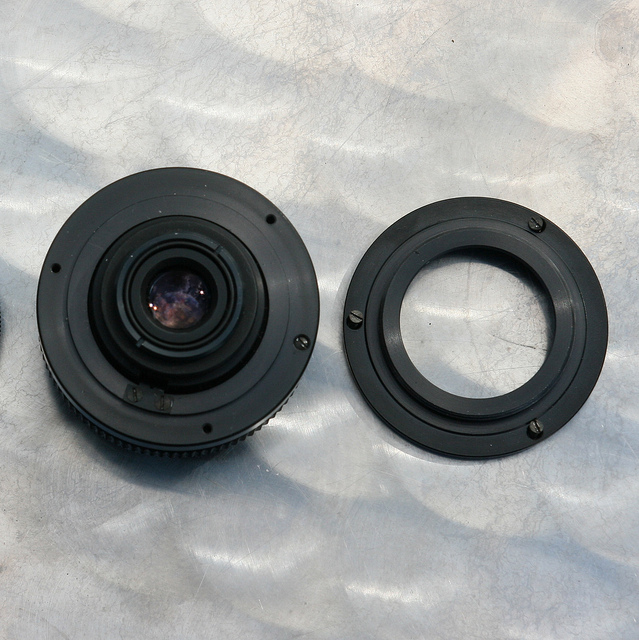

Das ganze von oben. Die kleine Lasche ist die Geradführung die beim Fokussieren das Mitdrehen des Vordertubus verhindert. Besteht hier Spiel, über trägt sich das auf den Fokusring, was das störende Verhalten erzeugt.
Anhang 46063

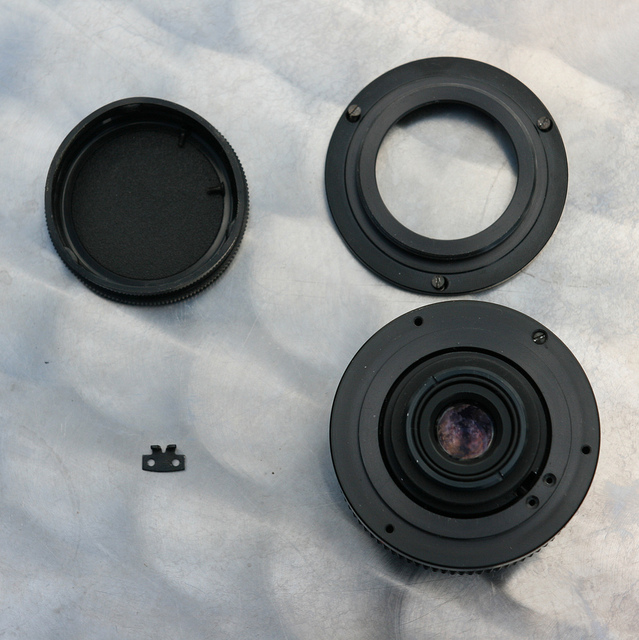

Links in der unteren Bildreihe erkennt man das Teil das aus einer Art Gabel und der Schraublasche besteht. Die Gabel kann man VORSICHTIG ein bisschen aufbiegen, so dass das Teil stramm in die Führung paßt, aus der man es gezogen hat. Das behebt das Problem und man kann wieder montieren.
Löst man die äußere, einzelne Schraube, kann man die beiden Baugruppen trennen, man hält den Fokusring und die Linsengruppe mit dem Schneckengang in der Hand, kann alles reinigen und schmieren und dann wieder einfädeln. Es passt alles, wenn oben der rote Indexpunkt der Blende und unten das Unendlich-Zeichen zueinander passen (übereinander stehen).
Anhang 46064

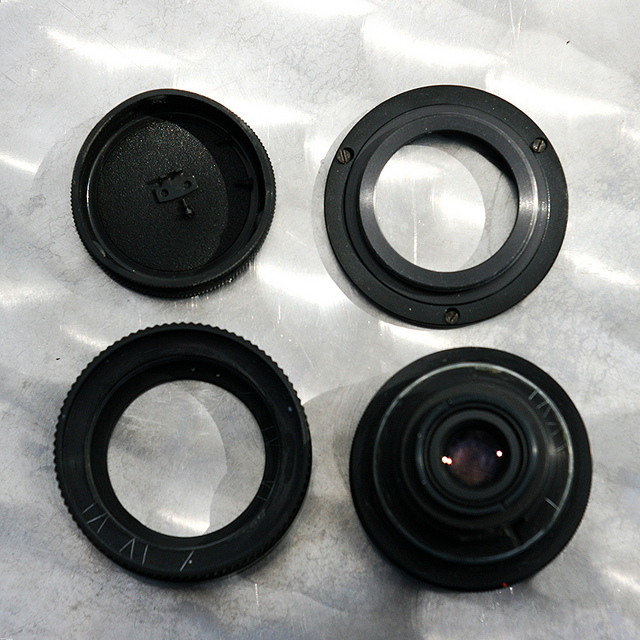

Unten rechts erkennt man den vorderen Objektivteil, links die Fokusringgruppe.
Die Wiedermontage geschieht in umgekehrter Reihenfolge. Beim Zusammensetzen des Schneckengangs muss man etwas probieren, da alles aber recht grob ist sollte es kein wirkliches Problem darstellen!
Jörg
