Carl Zeiss Jena Biometar 2.8/120mm Reparatur defekte Blende

Hallo,

ich möchte mal wieder eine Reparatur vorstellen. Bei einem schön erhaltenen Biometar 120mm für P6 war leider eine Blendenlamelle aus der Führung geraten. Außerdem waren die Linsen nicht mehr ganz sauber.

Wie immer der Hinweis, jeden Schritt per Foto zu dokumentieren !

Los geht's:

Zuerst Bajonett entfernen (Schrauben alle lösen):

Anhang 44722

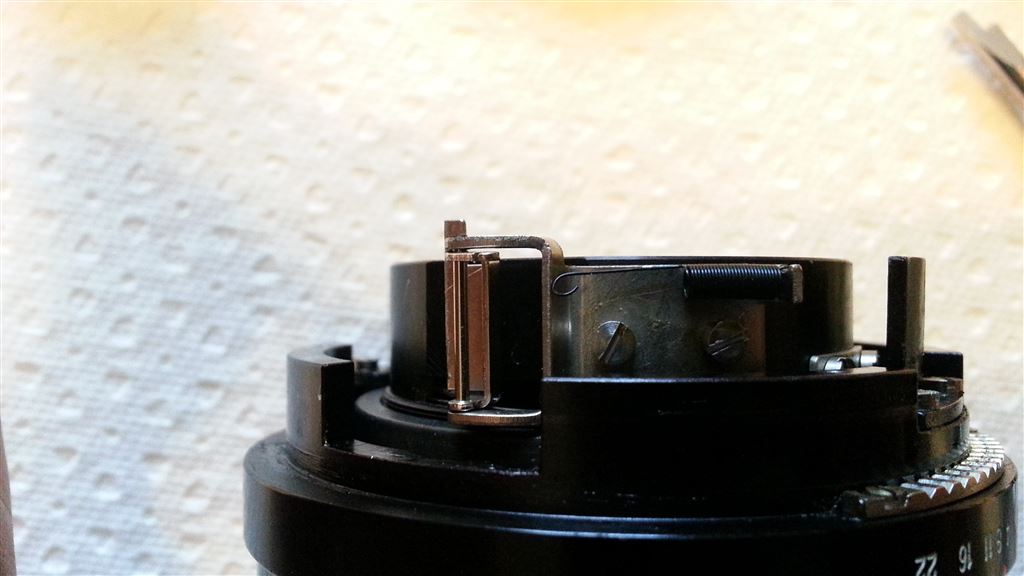

Dann den Blendenring entfernen (wieder alle Schrauben lösen) Vorsicht: Kugel !!!:

Anhang 44723

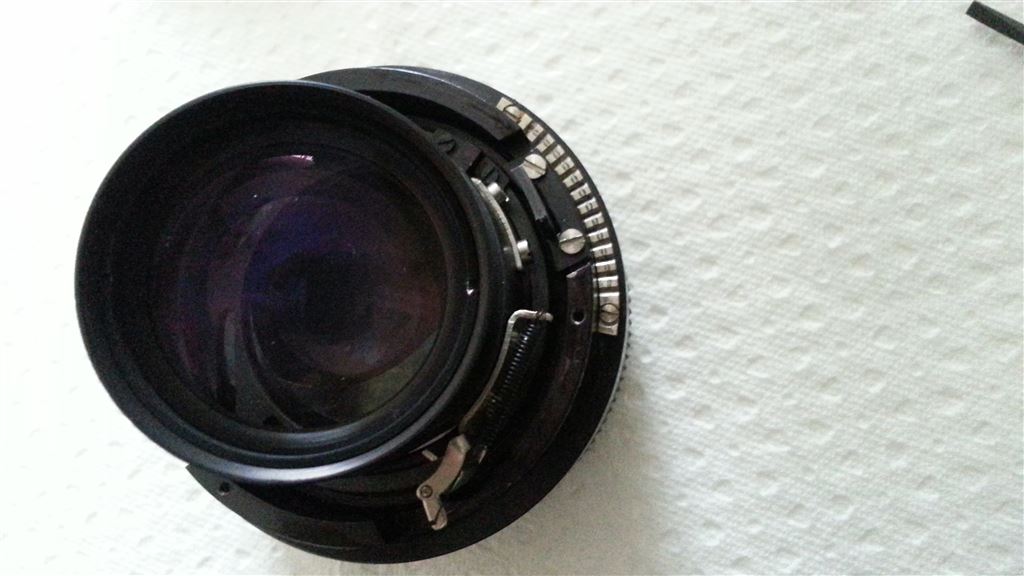

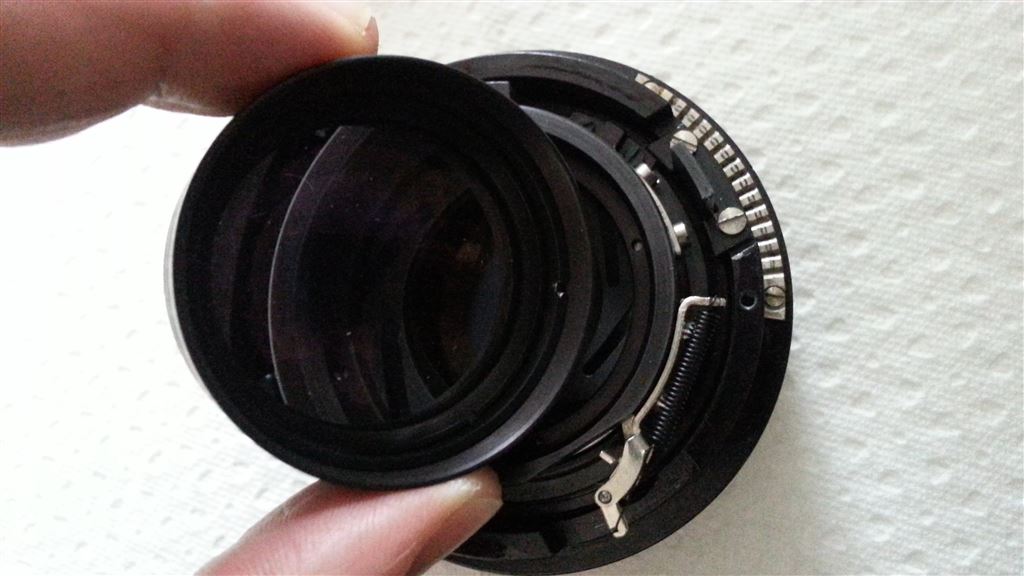

Hintere Gruppe entfernen, dabei drauf achten, daß man sich eine Referenzmarke setzt. In meinem Fall kam die Gruppe GENAU an der fotographierten Position heraus. Kann sein, daß es nur eine Einschraubposition gibt - aber sicher ist sicher.

Anhang 44724

Linsengruppe kann nun gereinigt werden. Sie besteht glaube ich, aus zwei Linsen - ich brauchte sie nicht auseinander zu nehmen, es war kaum Staub dazwischen.

Da das gleiche von vorn:
Zierring abdrehen (habe vorher etwas Kriechöl appliziert) und dann mittels Gummiring rausgedreht.

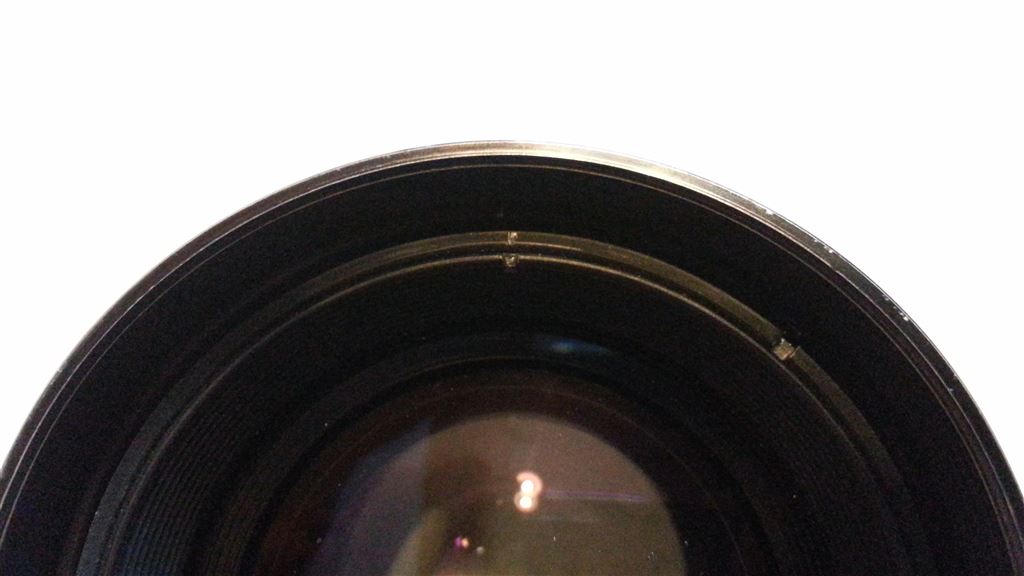

Dann habe ich die Position für den Endanschlag markiert (der kleine Kratzer in Höhe der Vertiefung für den Hakenschlüssel), damit ich die vordere Gruppe nicht zu weit reindrehe und zusätzlich sehe, ob ich die vordere Gruppe korrekt eingesetzt habe (bezieht sich auf den Zusammenbau):

Anhang 44725

Zusätzlich habe ich auch noch die Entnahmeposition markiert.
So sieht's nach dem Entfernen der Gruppe aus:

Anhang 44726

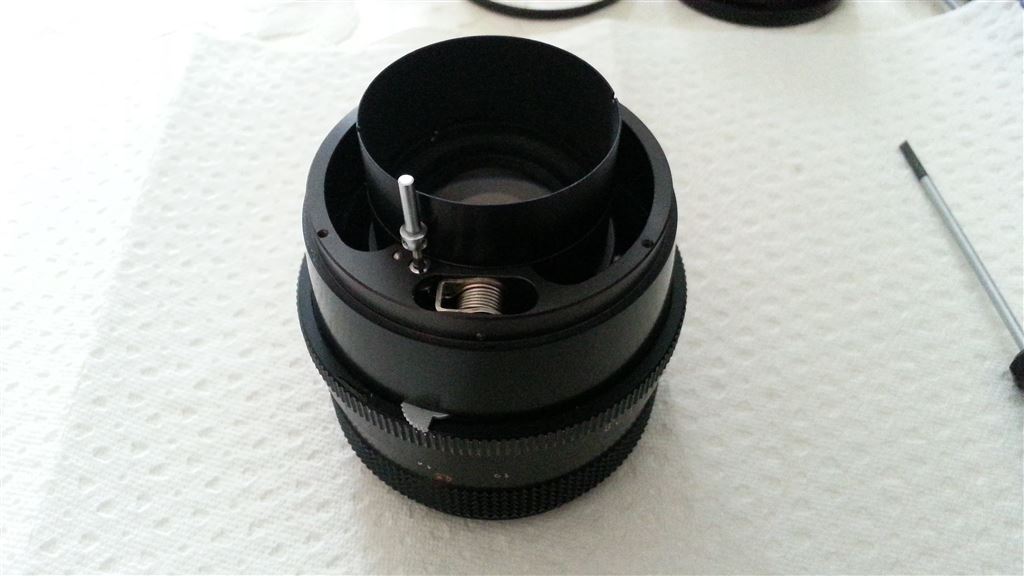

Jetzt die gsamte Blendenübertragungseinheit lösen - zuerst die Feder, dann komplett abschrauben:

Anhang 44727

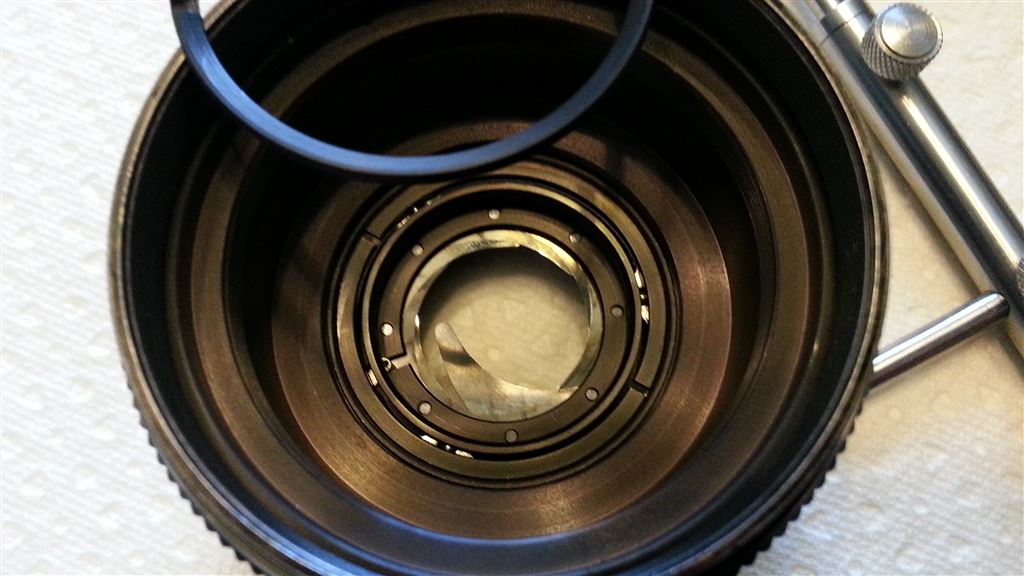

dann von vorn den Fixierring lösen:

Anhang 44728

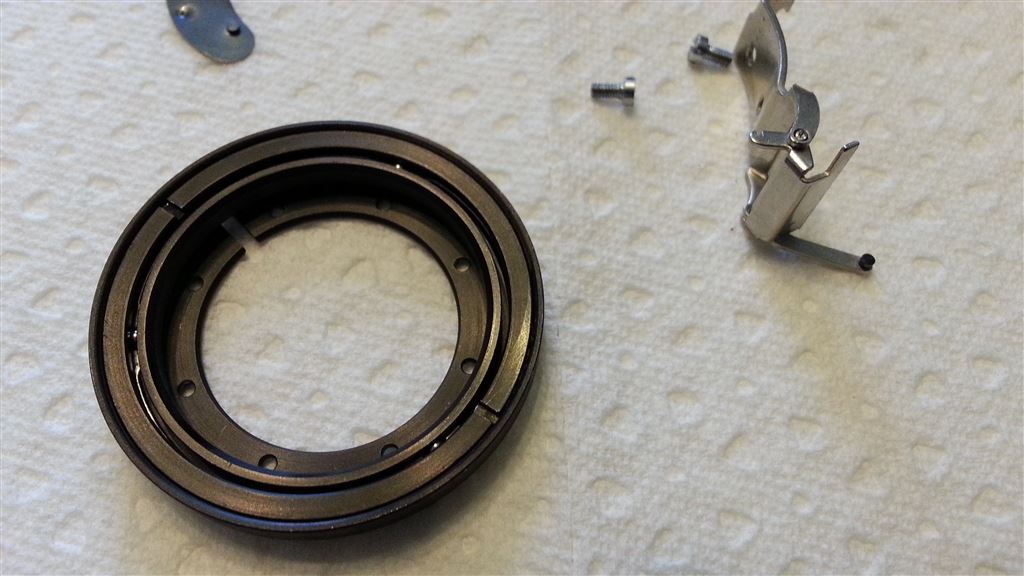

und die obere Blendenhalterung+Lamellen entnehmen

Anhang 44729

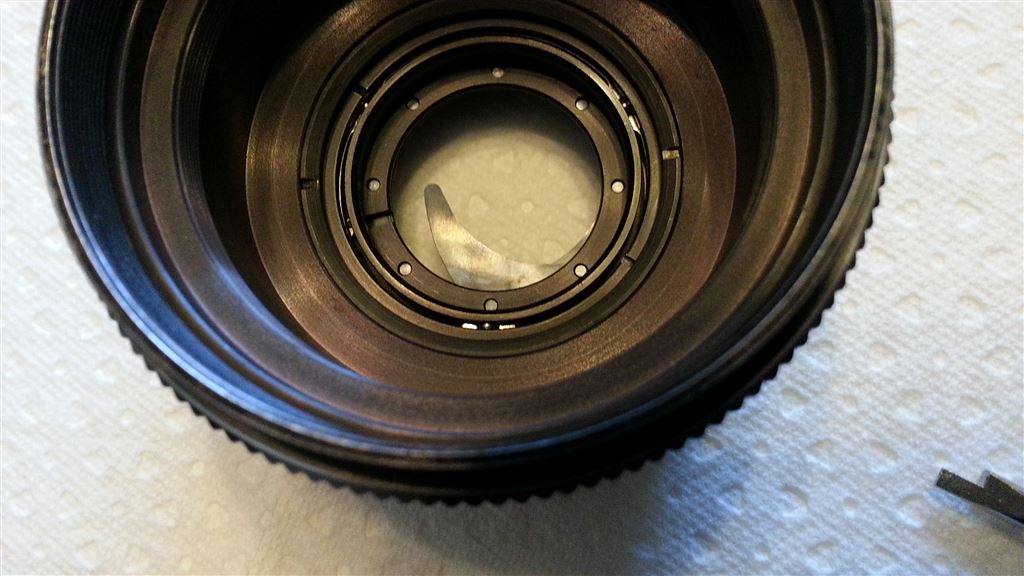

So sieht es dann aus:

Anhang 44730

wenn die hintere Halterung verölt ist, auch rausnehmen und reinigen.
Nachdem ich alles gereinigt hatte, ging's an's Zusammensetzen.

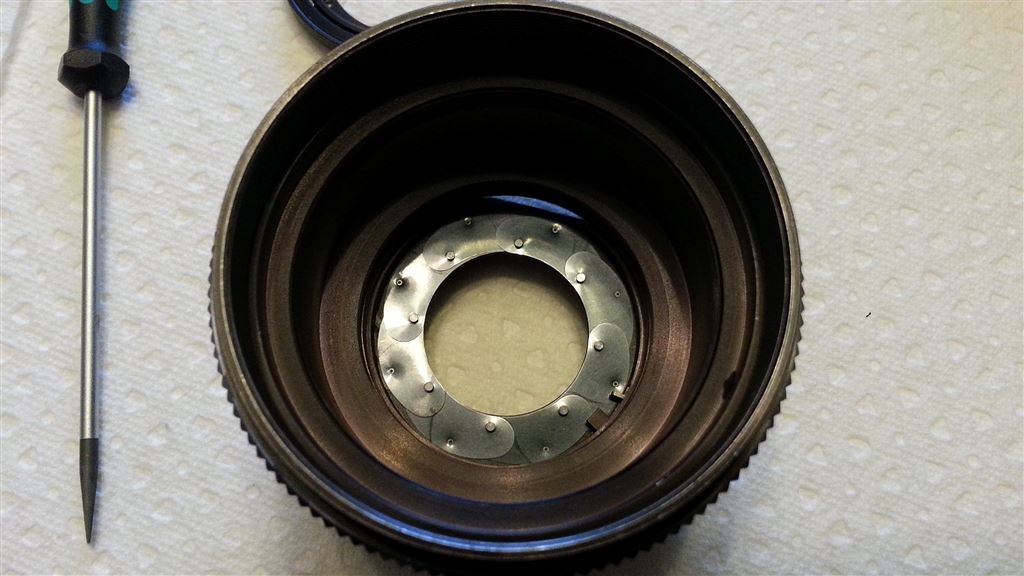

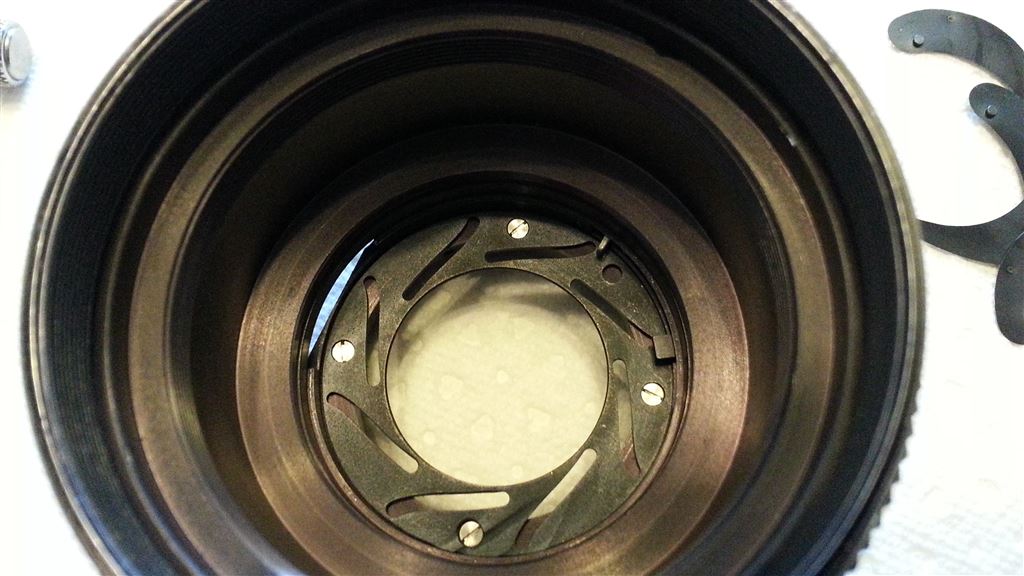

Mit etwas Gedult sind die Lamellen in ca. 10 min korrekt positioniert:

Anhang 44731

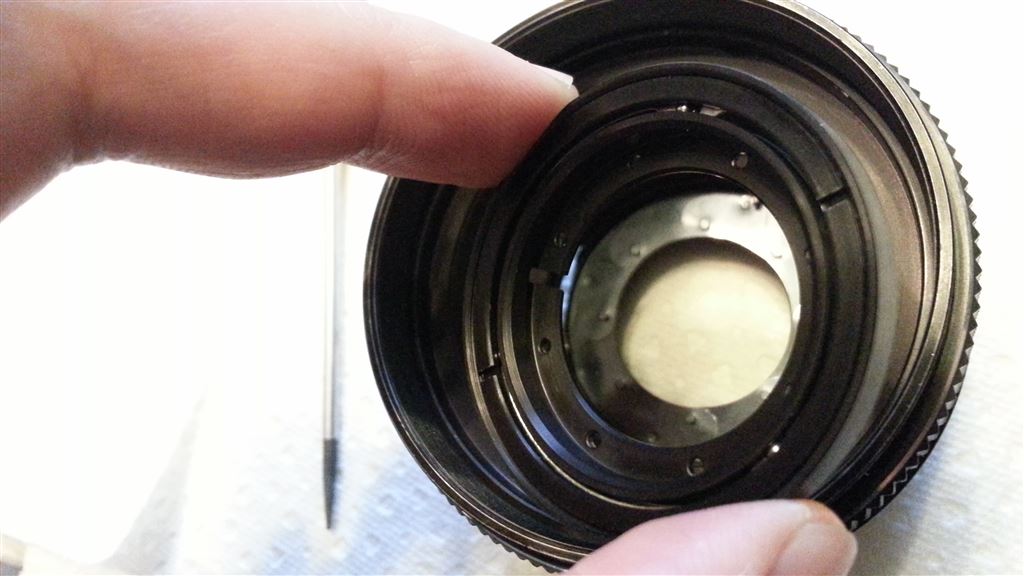

Jetzt aufpassen: Beim Einlegen der oberen Blendenhalterung müssen die beiden Begrenzer des Ringes sowohl den kleinen silbernen als auch den etwas größeren schwarzen Metallvorsprung direkt oberhalb der Lamellen UMFASSEN. Die silberne "Nase" läßt sich bewegen.

Anhang 44732

Dann den Eingriff für den Blendenstößel korrekt positionieren, so wie auf dem Foto und dann vorsichtig (!!!) absenken.

Anhang 44733

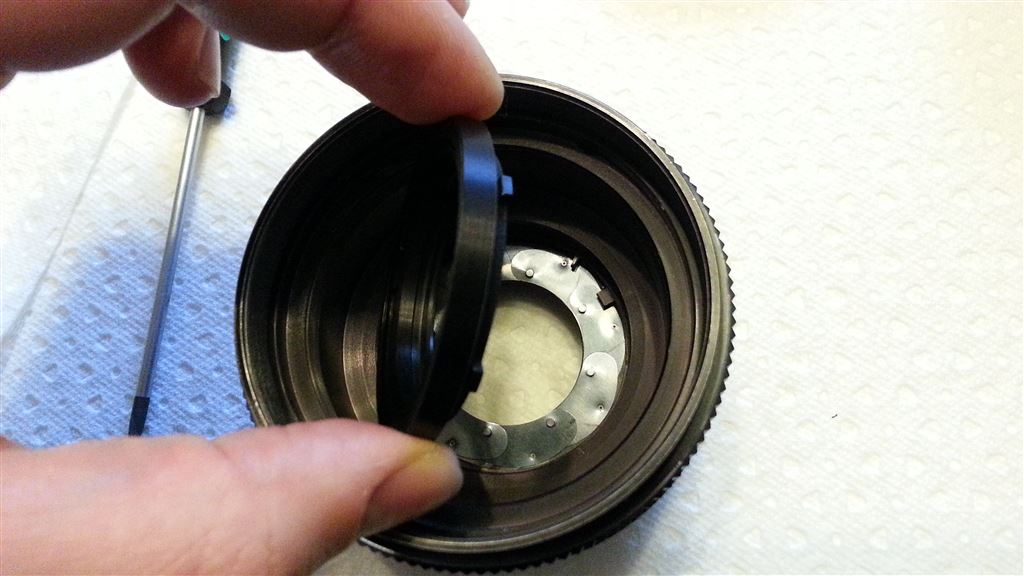

Dann die obere Blendenhalterung so aufsetzen, daß die Löcher passen. Jedes Loch wird nicht auf Anhieb passen. Ich habe mit einem 0,6mm Schraubendreher durch die Löcher versucht, die Lamellen gaaanz vorsichtig auszurichten, meist fehlte nur ein winziges bißchen, bis es passte. Beim letzten funktioniert das nicht, doch mit ganz leichten Stößen mit einem Schraubendreher gegen die Halterung rutschte auch der letzte Fortsatz in's Loch.
Dieser Teil war der schwierigste. Wer keine Geduld :hr: besitzt oder zu große "Pranken" :spitze: hat, der überlege sich ganz genau, ob er diese OP durchführt.

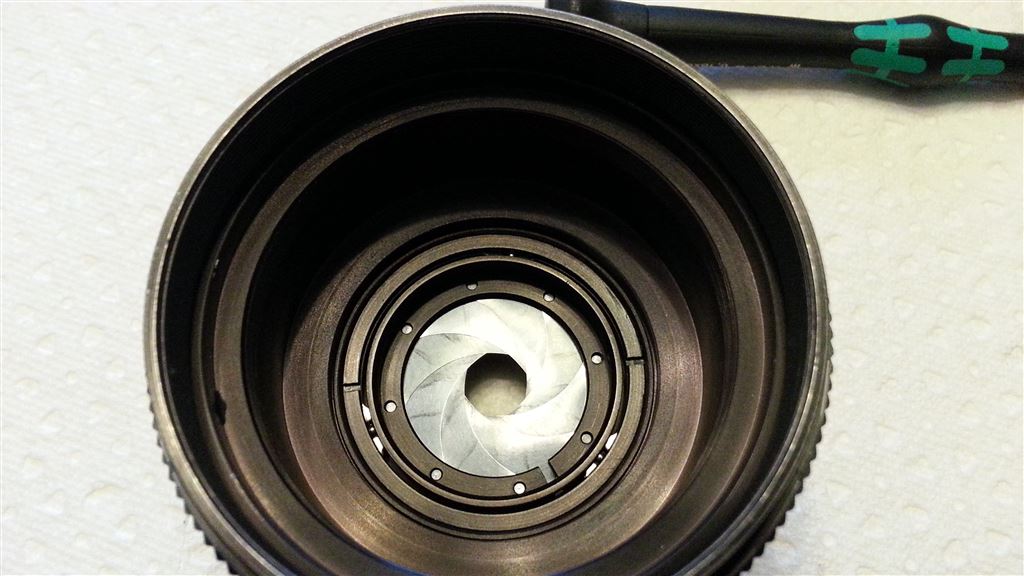

Fertsch:

Anhang 44734

Der Zusammenbau erfolgt nun genau umgekehrt. Wer sich alles gut markiert hat, der bekommt den Rest innerhalb von 10 min wiederzusammengebaut.
