Leitz Projektionsobjektiv Hektor 1:2,5 f=10cm

Hallo,

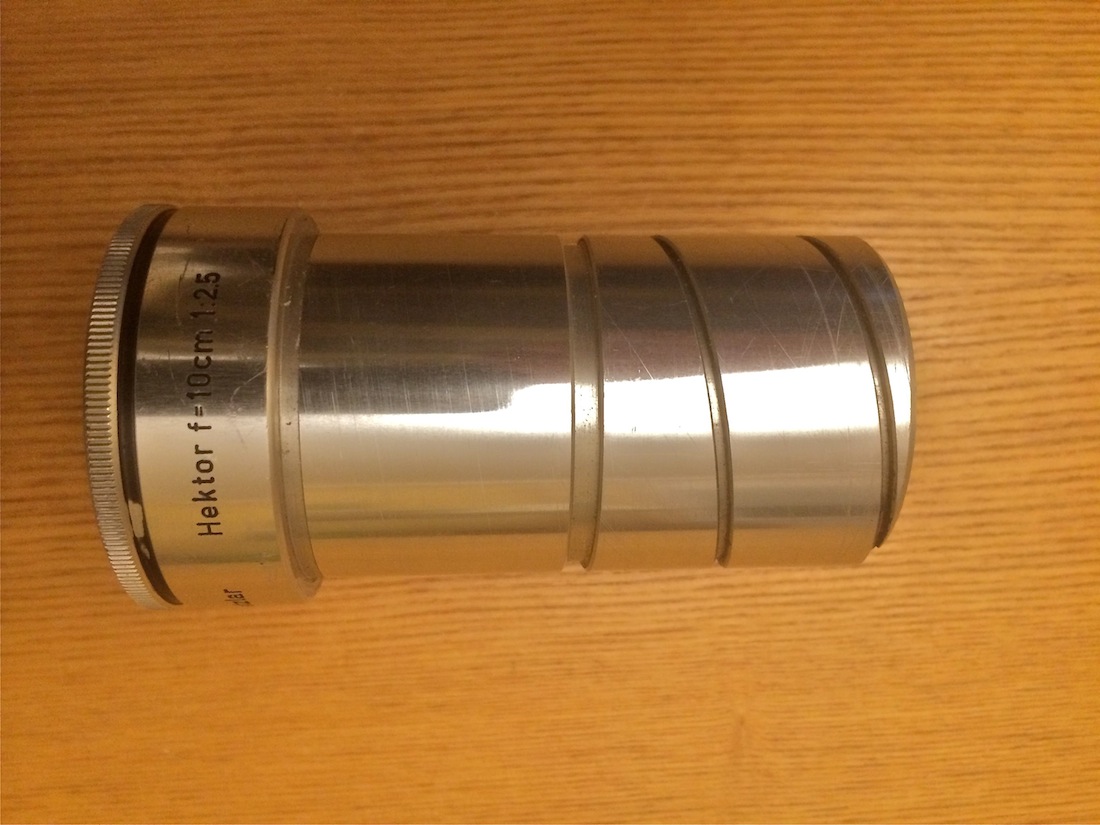

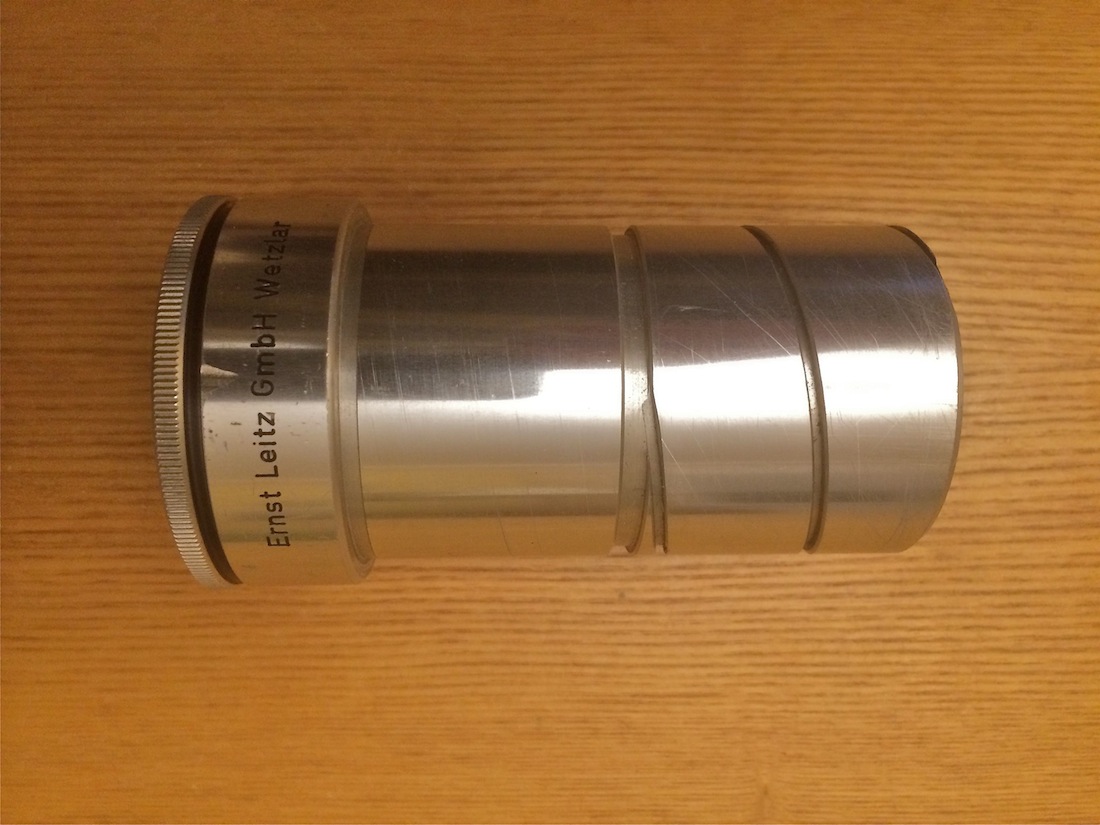

ich habe ein Projektionsobjektiv Leitz Hektor 1:2,5 f=10cm erworben und es sah ein wenig nach Arbeit aus.
Also habe ich mich hingesetzt und begonnen.

Anhang 42581

Anhang 42582

Anhang 42583

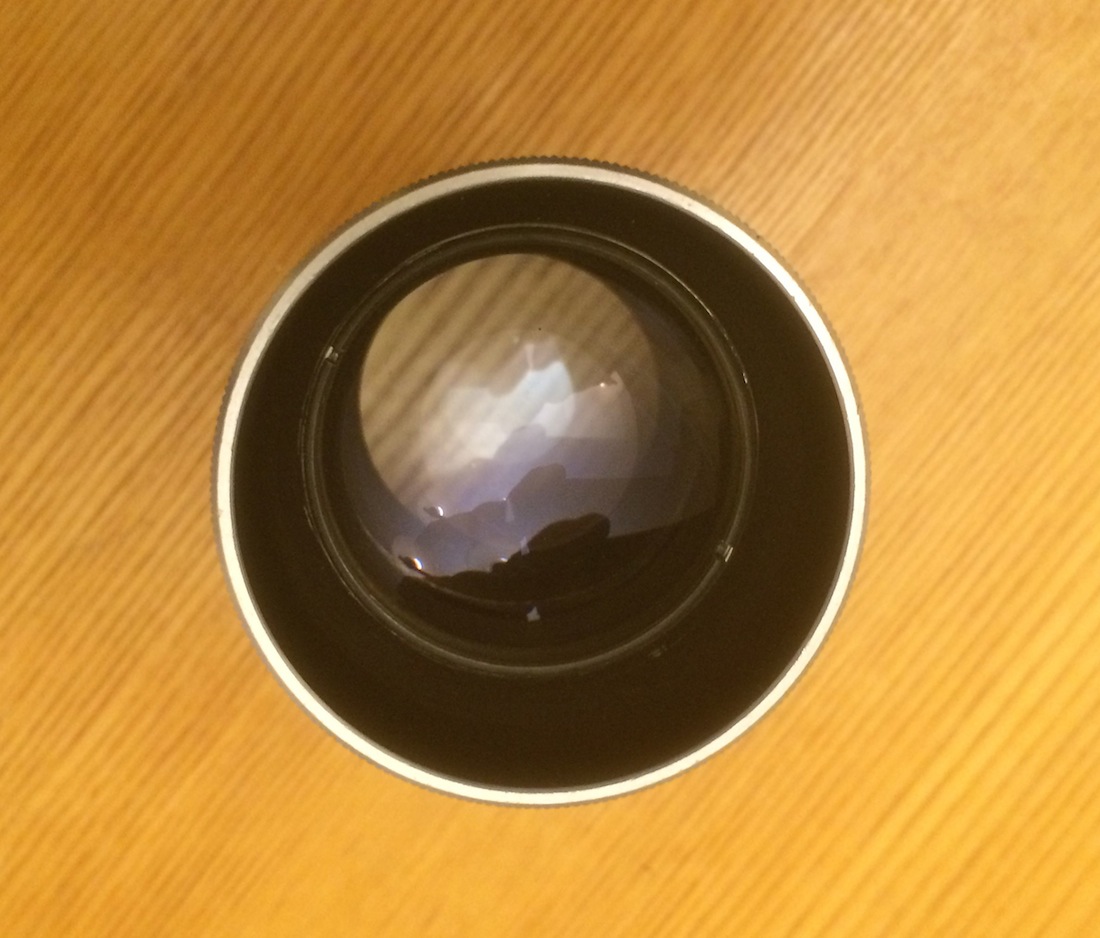

Auf diesem dritten Bild erkennt man in der Aufsicht von vorn einen Vorschraubring den es vorsichtig zu lösen gilt. Mit einem Linsenheber (Gummiball mit Saugfläche) kann nun die erste Linse herausgenommen werden.

Der Aufbau dieser Linse folgt einem sehr klassischen Aufbau, dieser eine Vorschraubring hält das ganze System zusammen.

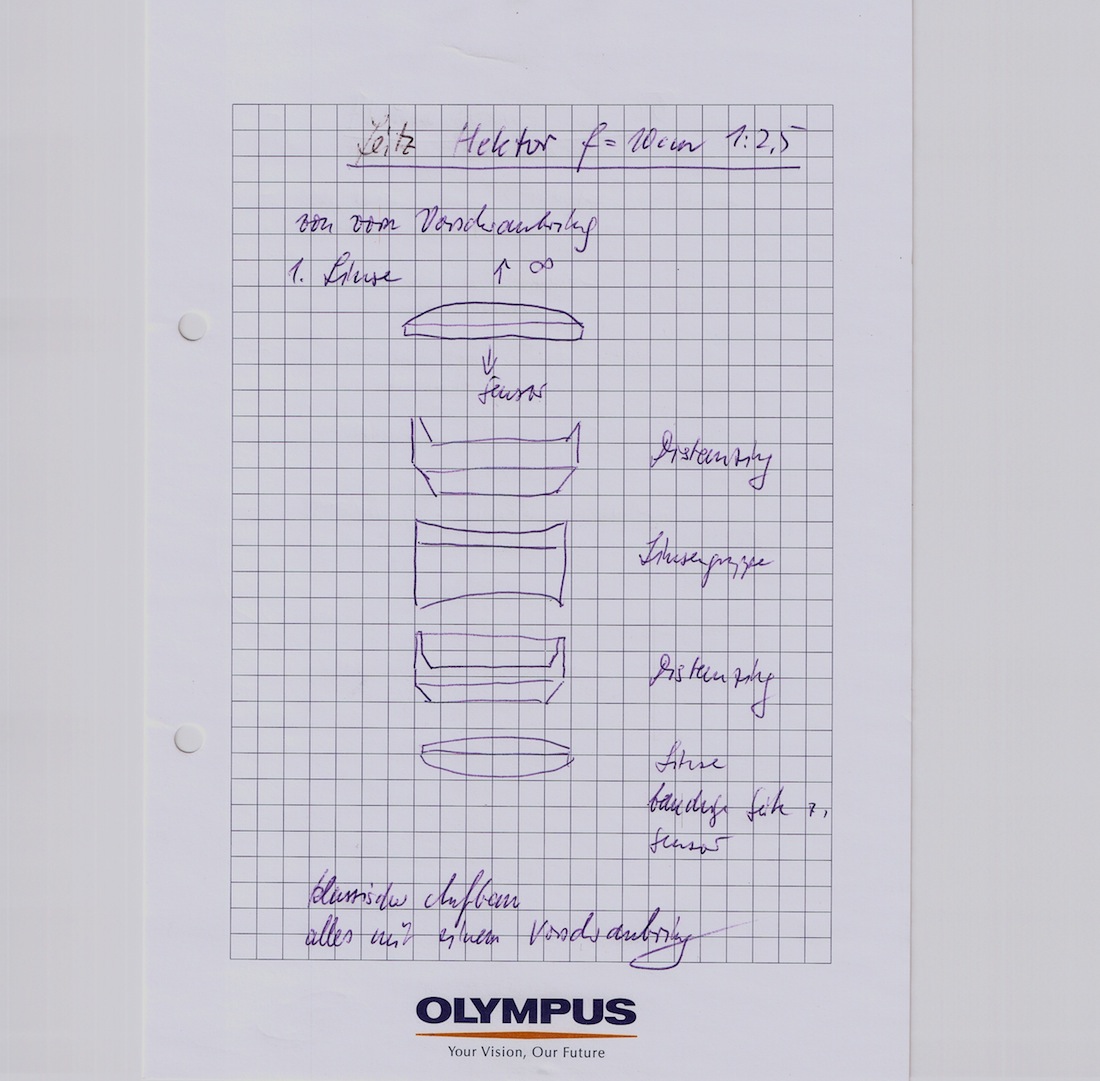

Nach der Frontlinse und einem Distanzring folgt eine Linsengruppe, ein weiterer Distanzring sowie die letzte Linse, siehe beiliegende Skizze:

Anhang 42584

Nun lassen sich die Linsen reinigen und wieder zu einem System zusammensetzen.

Mein Versuch einer Adaption an M42 und OMD-E-M5 klappte noch nicht ganz, für meine ausgedachte Variante ist der Fokussiertubus der Projektionslinse zu lang. ich erreiche noch kein Unendlich!

Der nächste Versuch geht über ein M39 Zwischenring und den entsprechenden Micro4/3 - Adapter, denn dieser ist deutlich kürzer als der M42-Adapter, dann sollte es klappen.
Beispielbilder werde ich dann nachreichen.

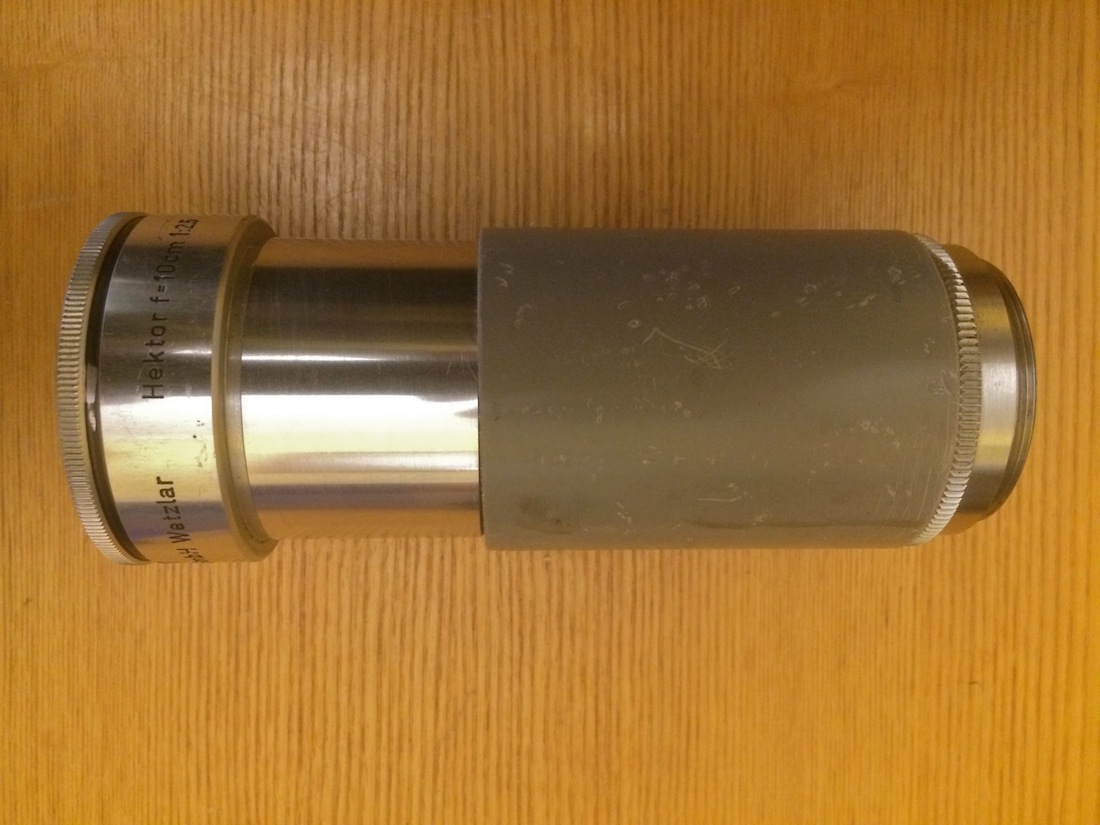

Hier ein Bild der "mißglückten" Anpassung.

Anhang 42585

Gruß Jürgen
