Ernst Leitz Daxoo 3.5/50mm ab VNEX

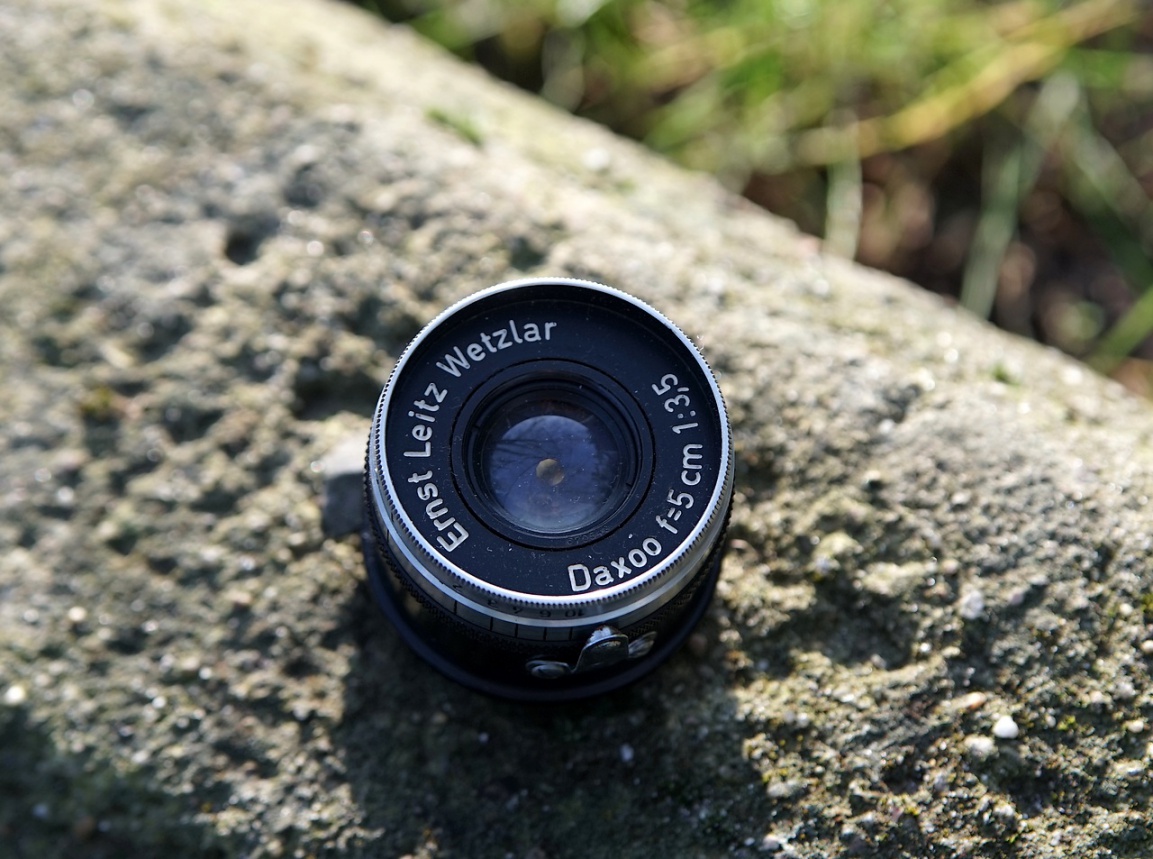

Hier die versprochene Objektiv-Vorstellung des Ernst Leitz Daxoo 3.5/50mm

Die Infos im Internet sind recht rar, was dieses M39-Vergrösserungsobjektiv angeht.
James Lager gibt 1940 als Baujahr der Linse an, WestLicht sagt 1936/37.
Im Gegensatz zum Varob trägt das Daxoo keine Serien-Nummer. Der Aufbau soll
gleich/ähnlich dem alten Elmar 3.5/50mm sein.
Das Daxoo wurde wohl im Focomat 1A verbaut.

Länge 33 mm, Durchmesser 39 mm, Gewicht 72 g

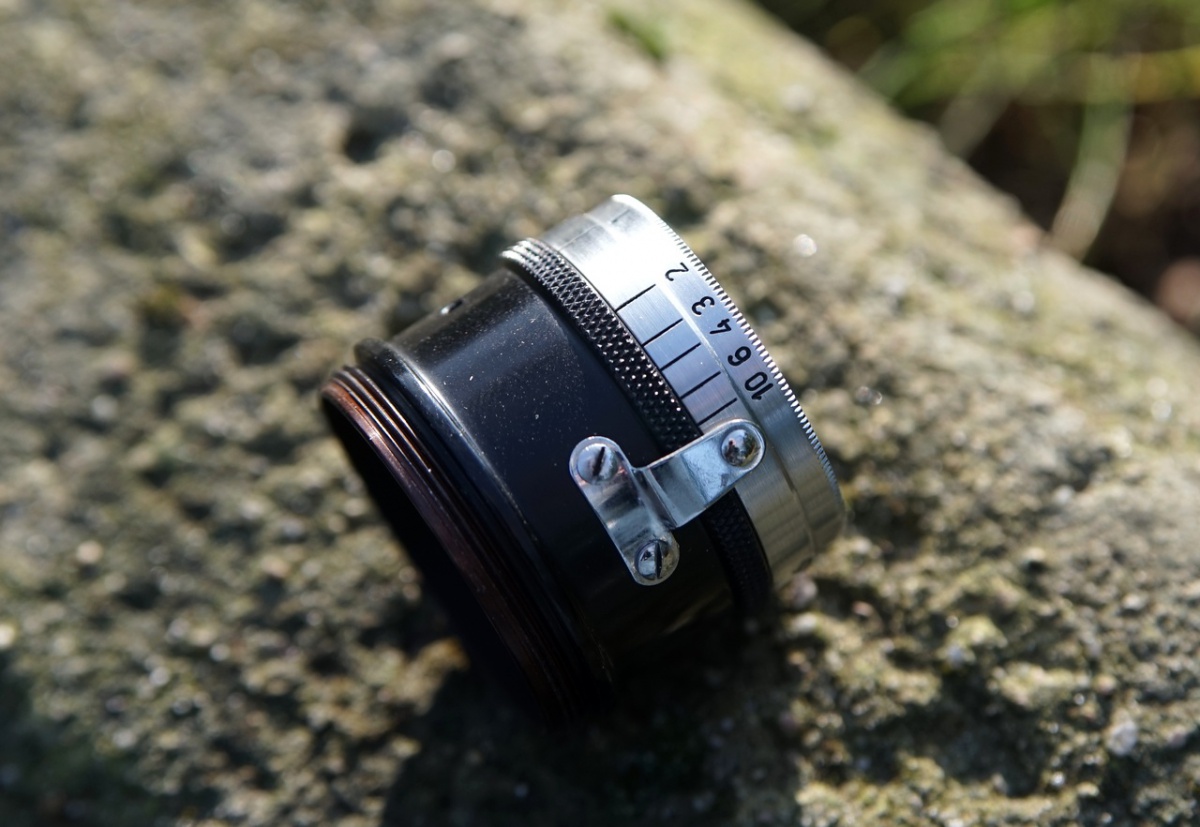

Blende mit relativen Stops 1,2,3,4,6 und 10.
Blechgehäuse

Mit dem VNEX komme ich nicht auf Unendlich, daher hier nur Bilder aus dem
Nahbereich. Mit dem VNEX Short dürfte Unendlich möglich sein.

Anhang 41005

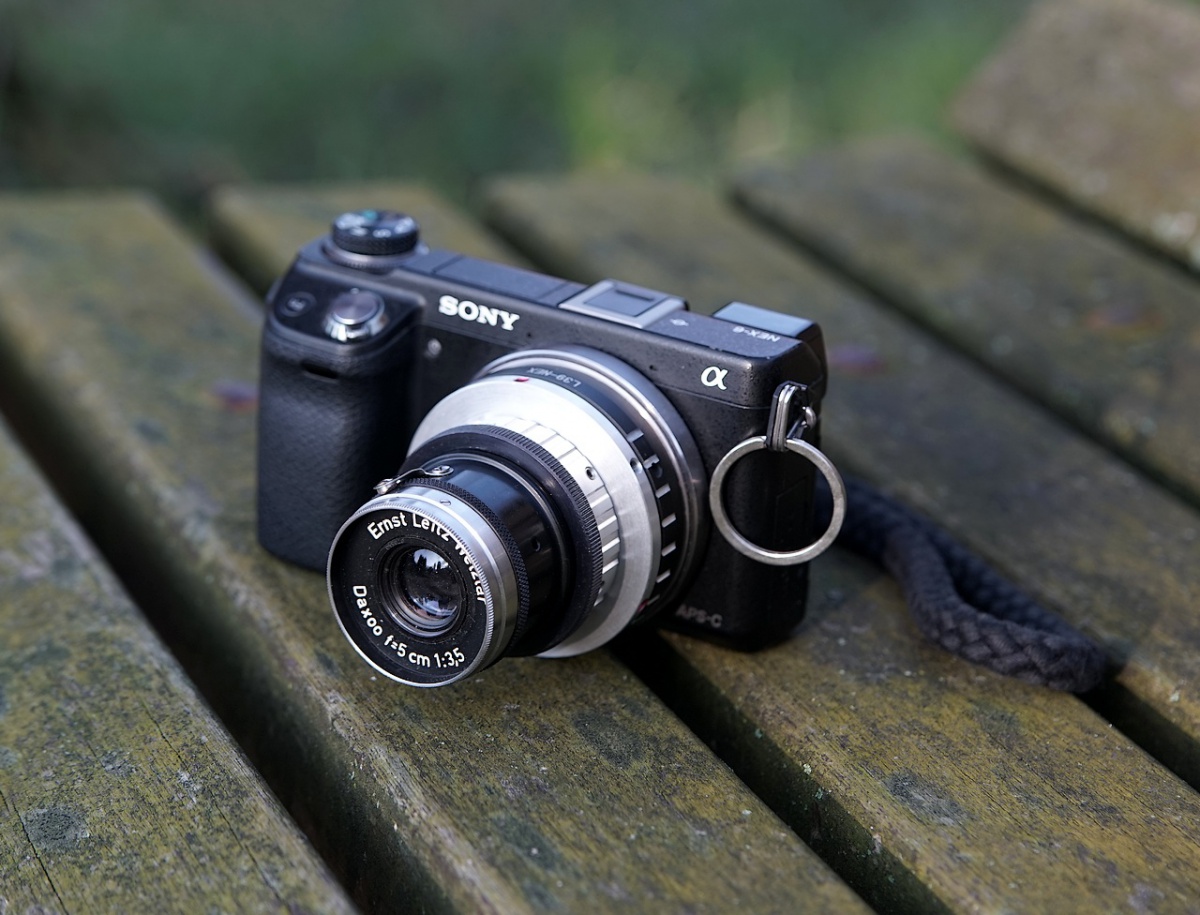

Hier an der Nex-6 mit einem M39 Zwischenring und dem VNEX.

Anhang 41006

Anhang 41007

Anhang 41008

Anhang 41009

Anhang 41010

...und noch ein paar:

Anhang 41011

Anhang 41013

Anhang 41014

Anhang 41015

Ja, mit dem VNEX der ersten Version ist noch die Mutter bei so knappen Auflagemaßen "im Wege"... in der zweiten Version, dem VNEX KB V2.0 wäre diese Mutter (und das Gewinde am VNEX Tubus) dann nicht notwendig, weil das M39 Gewinde in den Tubus verlegt wurde. So kann das Objektiv rund 6mm dichter an den Sensor herangeführt werden.

An der 2er Version können dann Objektive auch direkt ohne die Mutter in das M39 Gewinde des Wendeltubus eingedreht werden. Damit gewinnt man einiges am untereren Auflagemaß hinzu, so dass vieles, was am VNEX I noch nicht passt,
nun funktioniert.

LG
Henry

Tolle Fotos von und mit Deinem wunderschönen Altglas - DANKE!
Das raupenangefutterte Blatt im Gegenlicht hat's mir besondes angetan.

Thomas
