Yashica Yashinon DS und DS-M 1.7/50 - Zerlegen, Reparatur Fokus schmieren und Blende

Wie immer, Bilder zuerst. Hier meist nur Bilder vom DS, das DS-M ist allerdings exakt genauso aufgebaut.

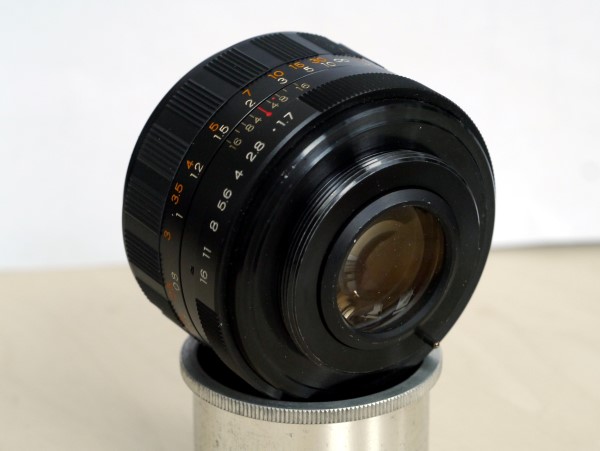

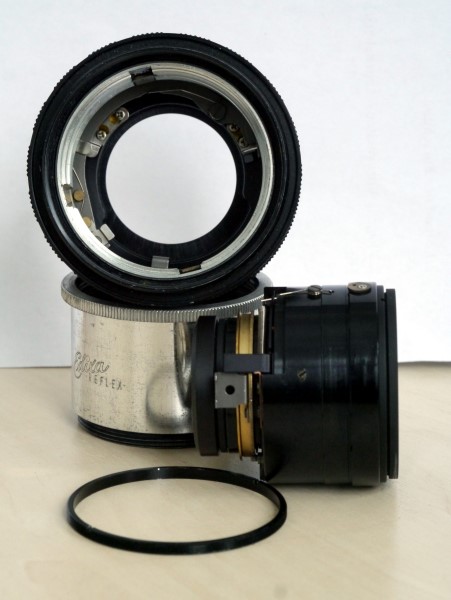

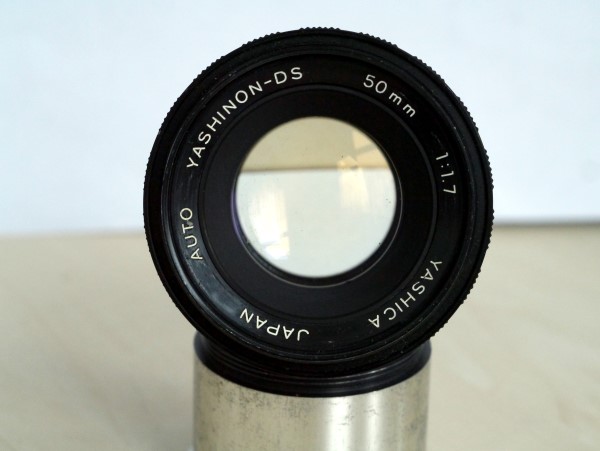

Bild 1, 2 und 3:
Anhang 40647
Anhang 40648
Anhang 40649

Bei den älteren Yashinons scheint die Blende gerne mal träge zu werden in Bezug auf wieder öffnen wenn der Blendenstift losgelassen wird. Auch der Fokus läuft etwas stramm.

Hauptkomponenten trennen
Um das Objektiv zu öffnen, geht auf den ersten Blick erstmal gar nichts, weil von hinten keine Möglichkeit eines Zugriffs ist.

Zerlegt wird das Objektiv von vorne. Gravierten Ring runterschrauben. Nur den gravierten, nicht den inneren Ring der die vordere Linsengruppe festhält.
Wenn der gravierte Ring zu fest sitzt, kann auch der komplette äußere Ring abgeschraubt werden, vgl. Bild 4.

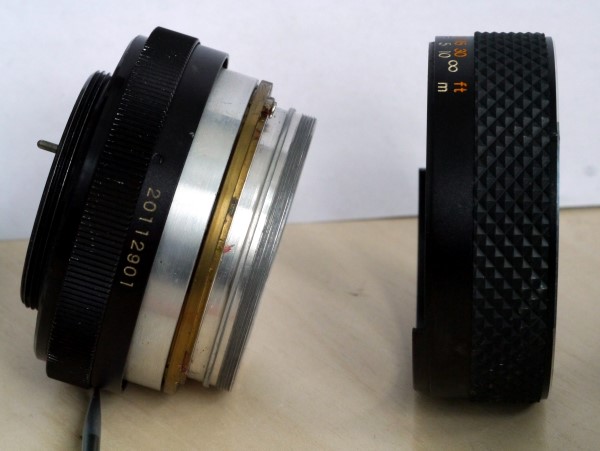

Bild 4:
Anhang 40650

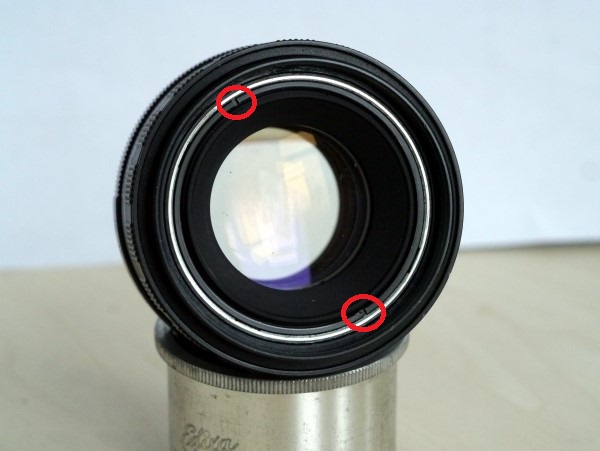

Darunter kommt ein Ring für einen Spannschlüssel zum Vorschein (Bild 5, rot).
Diesen lösen und man kann den ganzen inneren Tubus mit allen Linsen und der Blende nach vorne entnehmen.

Bild 5:
Anhang 40651

Voila.

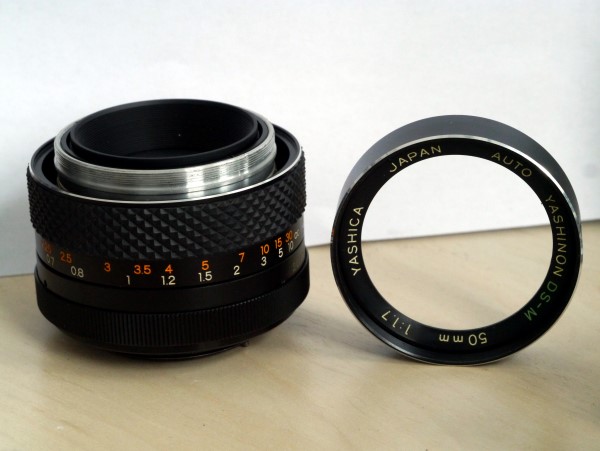

Bild 6:
Anhang 40652

Fokus

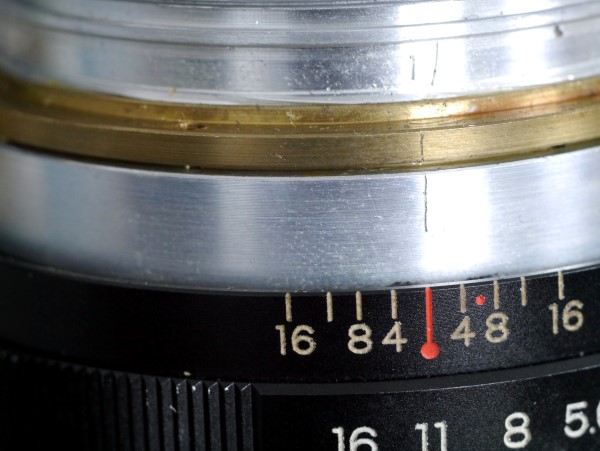

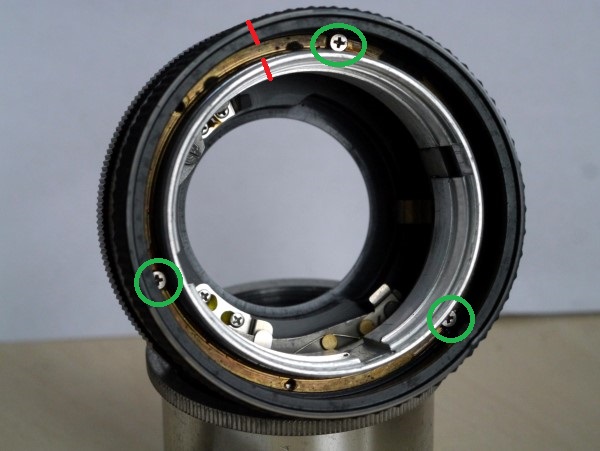

Um das Fokushelicoid zu zerlegen, markiert man als erstes die Lage des gummierten Fokusrings gegen das silberne Innenleben (Bild 7, rot). Dann kann man die drei in Bild 7 grün markierten Schrauben lösen. Die 3 Schrauben findet man, wenn man den kompletten vorderen äußeren Ring (Bild 4) abschraubt.

Bild 7:
Anhang 40653

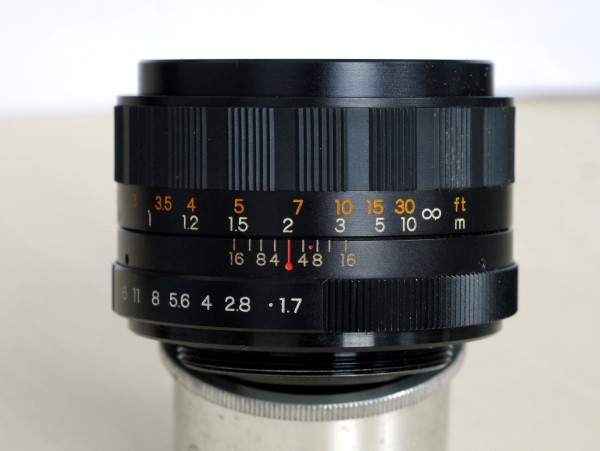

Dann kommt einem eh schon der Fokusring entgegen (Bild 8).

Bild 8:
Anhang 40655

Das Fokusgewinde kann nun nach vorne ausgeschraubt werden. Ausrastposition anzeichnen oder besser vorher die Unendlich-Markierung gegen den messingfarbenen und den silbernen Ring anzeichnen (Bild 9).

Bild 9:
Anhang 40654

Blende
An die Blendenlamellen kommt man einfach durch ausschrauben der vorderen und hinteren Linsengruppen. Bei mir waren die Lamellen selbst sauber, aber der Rücksteller, der die Blende wieder öffnet, war sehr träge. Um mir späteres rumgepfriemel mit einzelnen Lamellen und eventuellen Ungleichmässigkeiten wegen dezentrierter Fassung (die drei Schlitzschrauben von aussen die die Lamellenhalterung halten) zu vermeiden, habe ich das ganze Teil im Ultraschallbad mit Reinigungsbenzin gereinigt. Danach gut und lange trocknen lassen, damit auch das Benzin aus den Ritzen ausdunsten kann. Schneller gehts auf der warmen Heizung.

Zusammenbau
Für den Zusammenbau den Fokussiertubus auf Nah drehen und den Linsentubus von vorne einführen. Da muss erstmal nur der runde Böppel auf der Seite des inneren Tubus in die Führung des Helicoidtubus eingeführt werden. Jetzt kann man das Innenleben fast ganz reinschieben. Von hinten kann man jetzt peilen, auf welche Stellung der Blendenring gedreht werden muss um richtig in die Führung zu greifen. Letztendlich sollte noch geprüft werden, dass der Hebel vom M42-Blendenstift auf der richtigen Seite liegt (sollte aber automatisch so sein).

Viele Grüße,
Marcus

Sehr tolle Beschreibung, wie immer von Dir :spitze:

Aber woher wusstest du, daß ich als nächstes exakt dieses Exemplar Zur Reparatur anstehen habe ???

:was:

Vielen Dank für deine tollen Reparaturanleitungen und bitte mehr davon !!

Altglas

Dankeschön!

Woher ich das wusste...? Wusste ich doch gar nicht. Da aber ein sparsamer Geldbeutel mit einer gewissen Portion Pech zusammenhängen, hab ich in letzter Zeit nicht nur beim Beifang etwas wenig Glück und muss/will die ganzen Dinger aufmachen um sie wieder flott zu kriegen. Und dass da dann auch Dein Nächstes mit dabei ist - freut mich, wenn Du dadurch ein Problem weniger und einen Ansatzpunkt mehr hast.

Was Du allerdings danach reparieren wirst, weiss ich grad auch nicht. Bei mir ist nämlich nichts auf Halde. Hmm - Ok - das Meyer Orestor 2.8/100 mag auch neu geschmiert werden...

Viele Grüße,
Marcus
