Porst 28mm 2.8 Auto H Reparatur

Hallo,

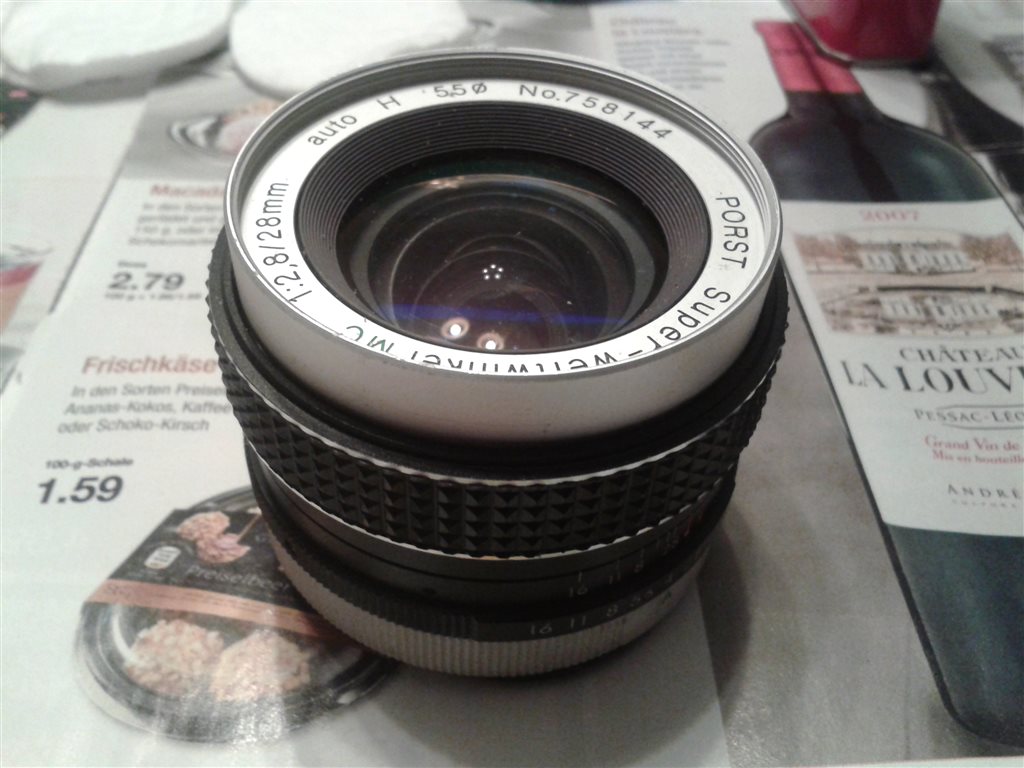

heute hab ich ein Porst 28mm 2.8 (das hier: http://www.digicamclub.de/showthread.php?t=12294) zwecks Blendenreparatur und Komplettreinigung auseinander genommen:

Anhang 38621

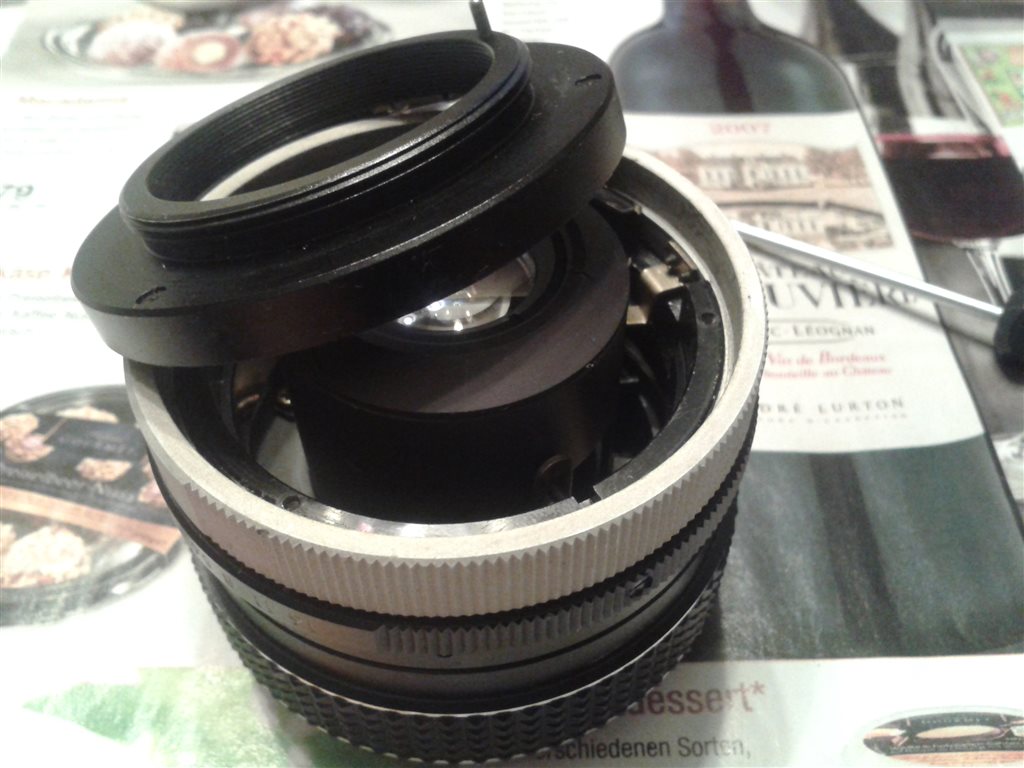

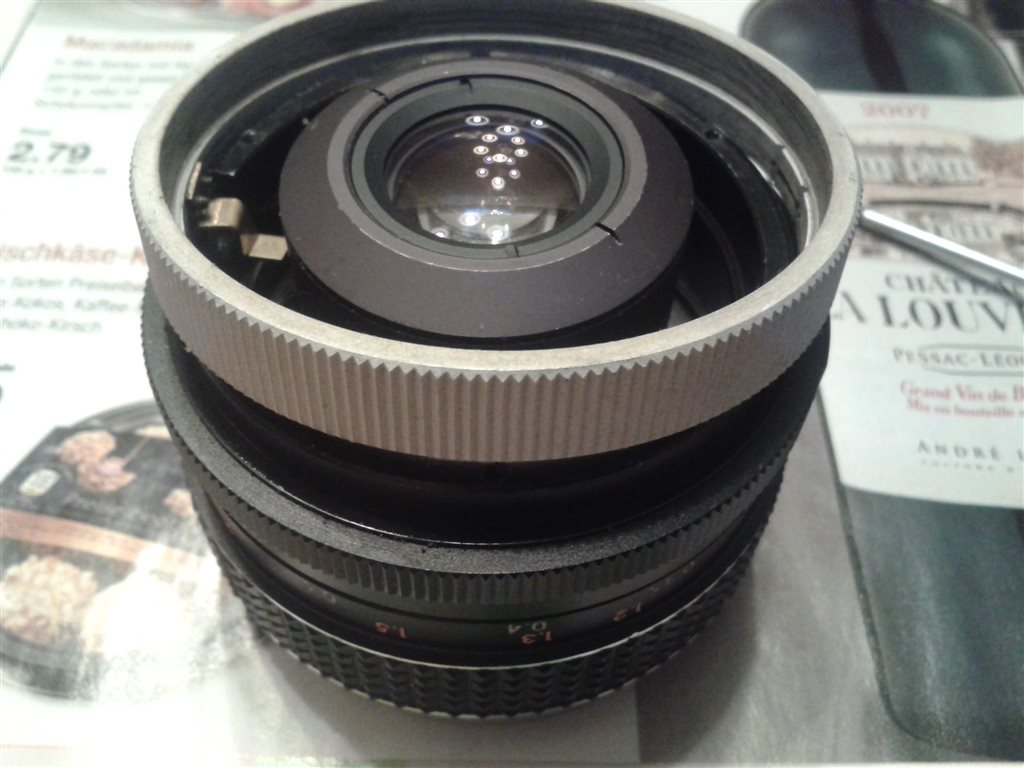

Bajonett entfernen:

Anhang 38622

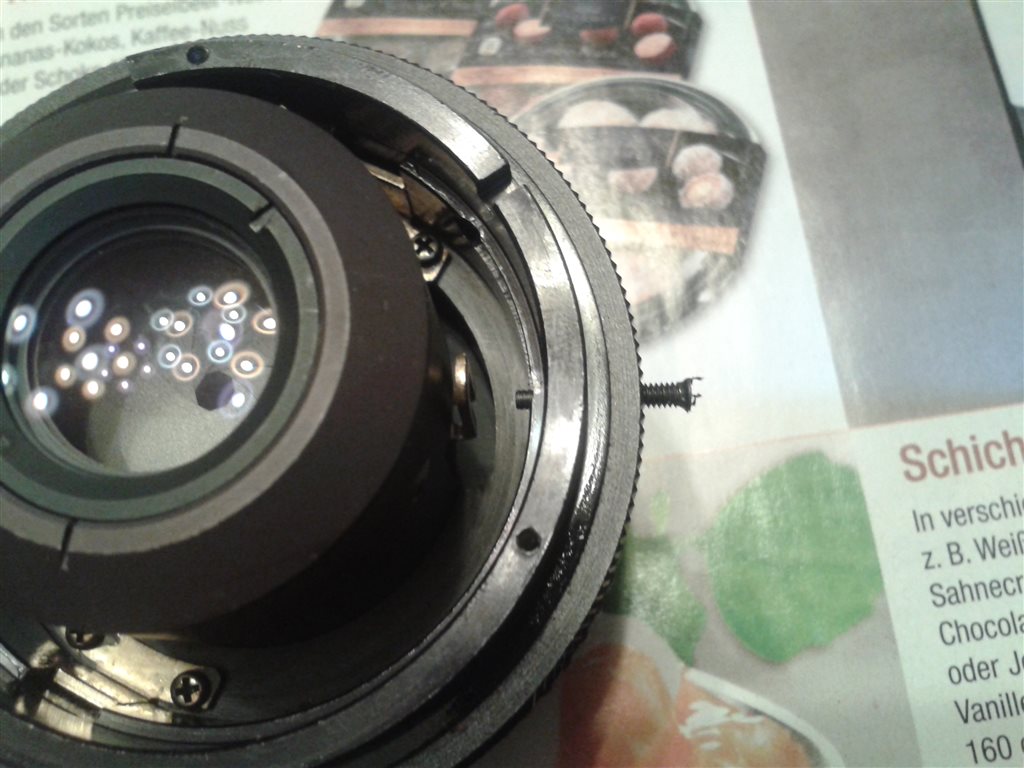

Auto/Manu Stellring abnehmen - Achtung: kleine Kugel !!!

Anhang 38624
Anhang 38625
Anhang 38626

Schraube für Blendenweitergabe aus dem Blendenring entfernen:

Anhang 38627

Blendenring entfernen - Achtung Kugel !

Anhang 38628

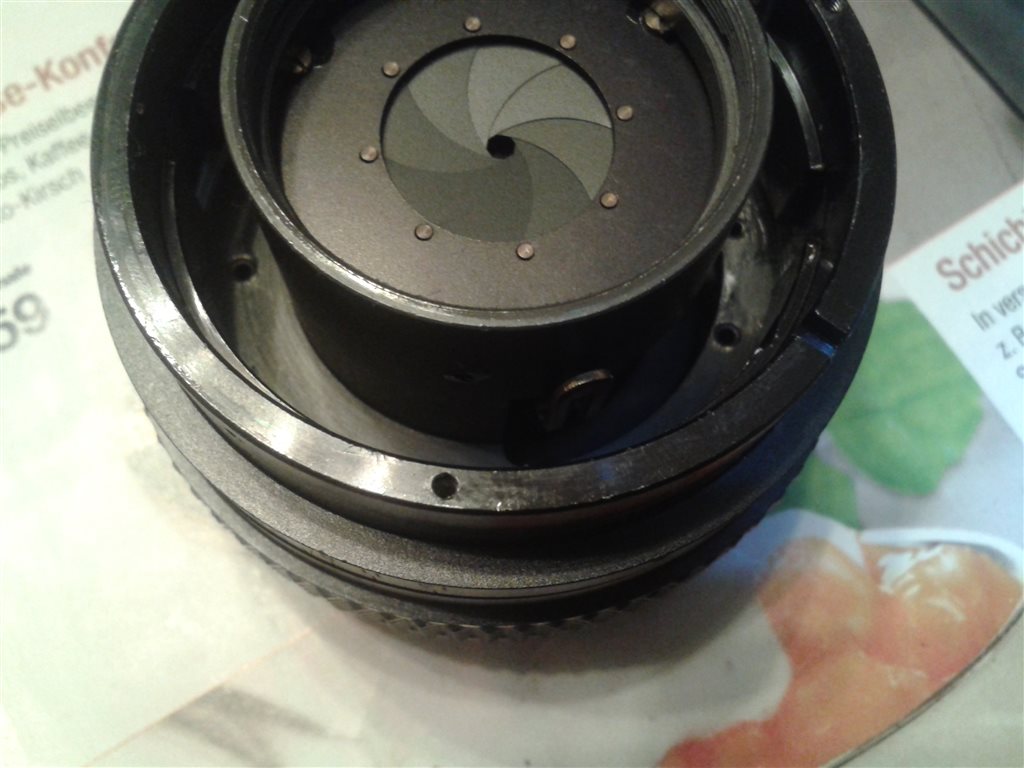

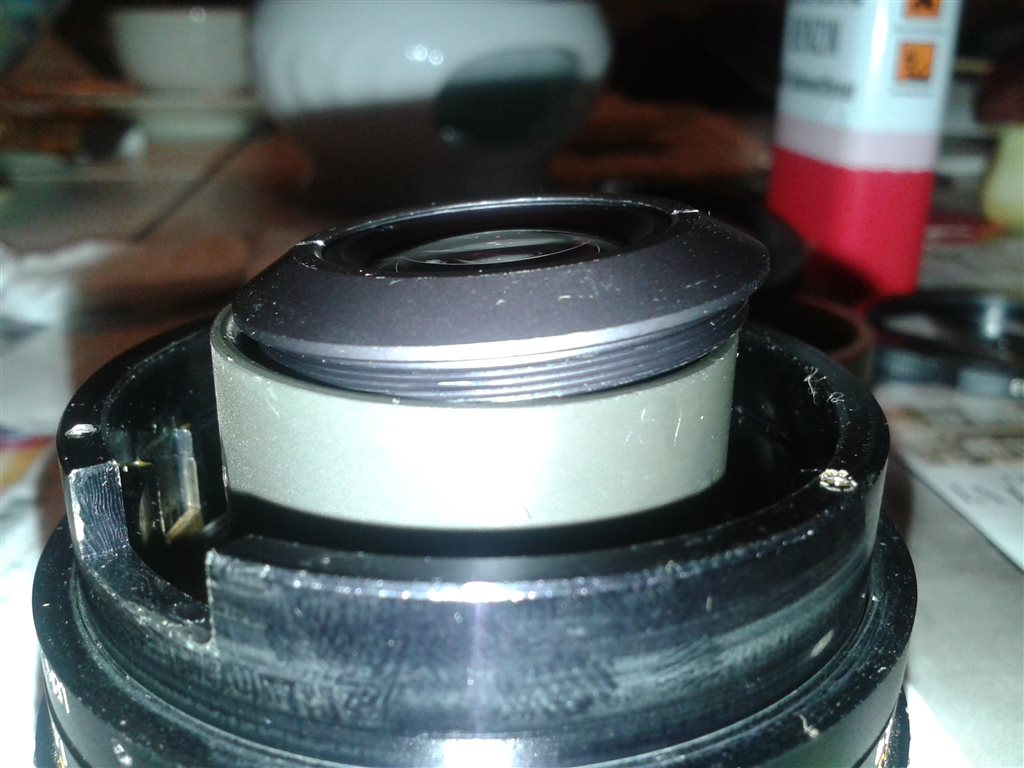

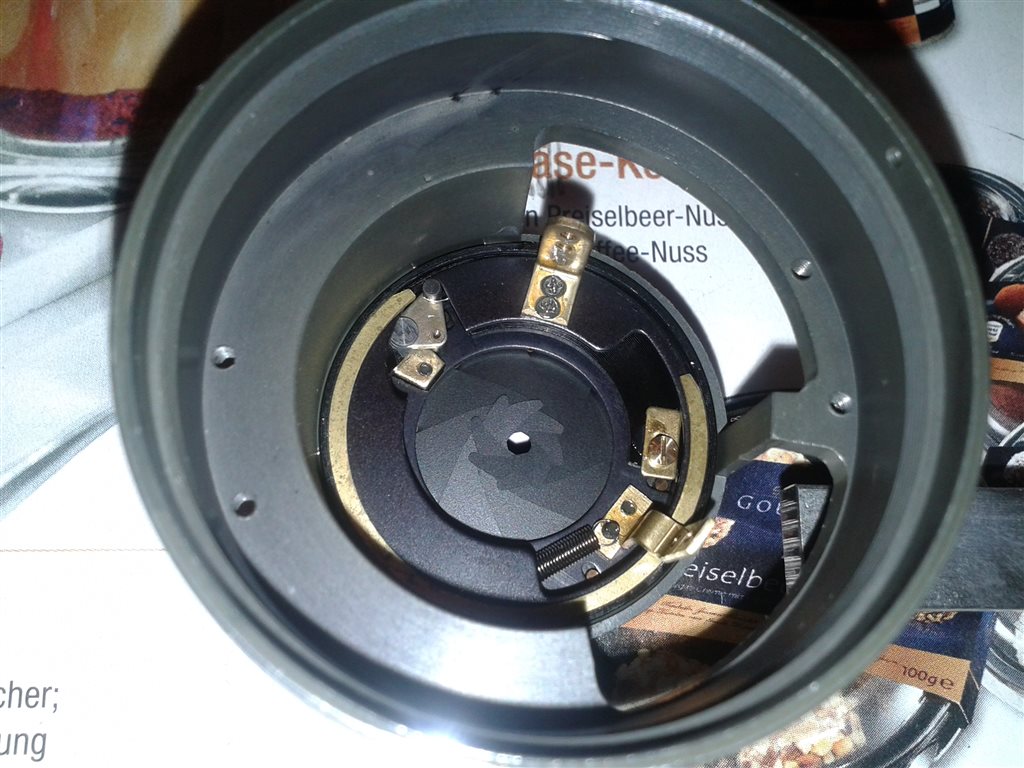

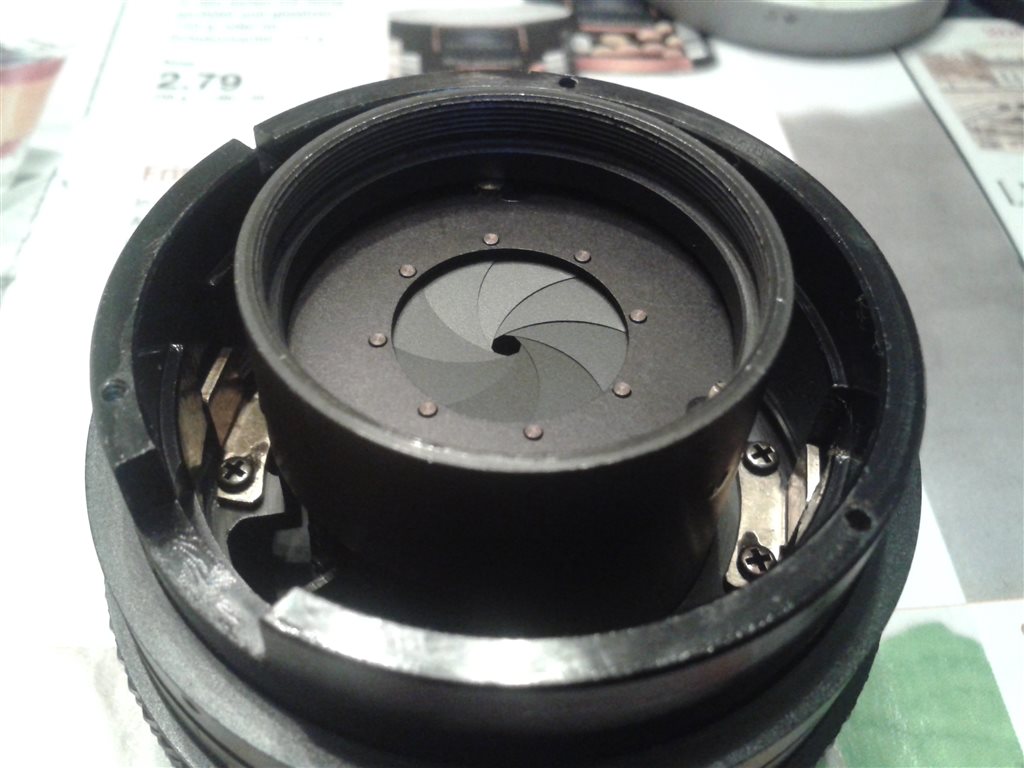

Hintere Linsengruppe entfernen, dahinter liegt die Blende

Anhang 38629
Anhang 38630

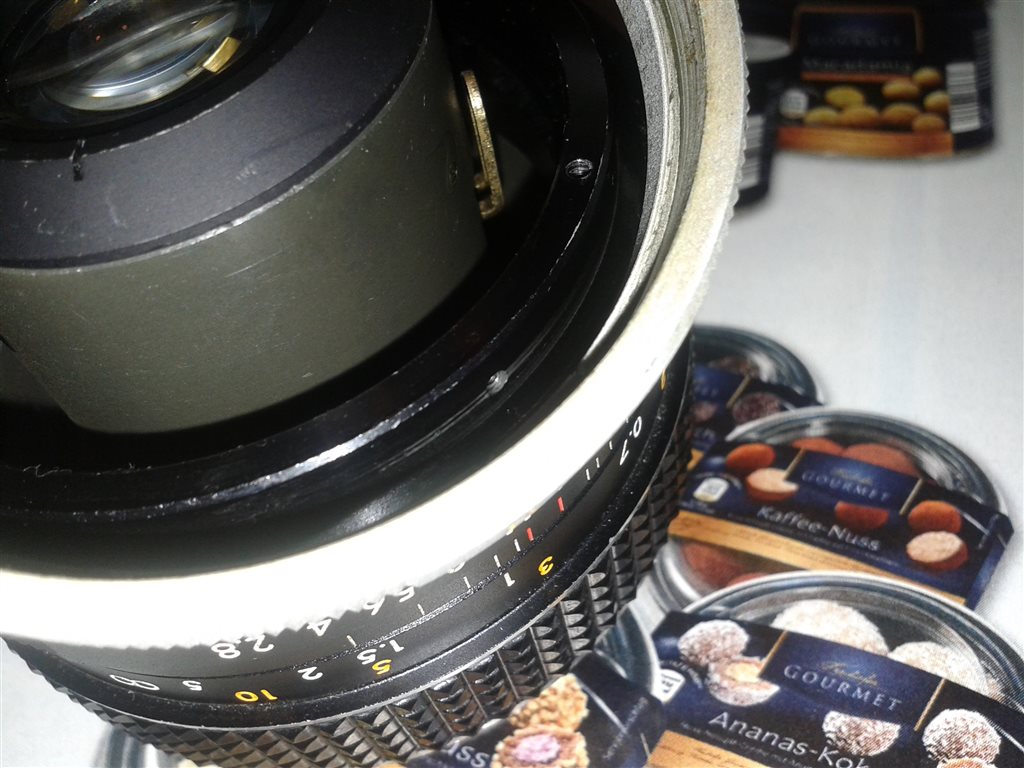

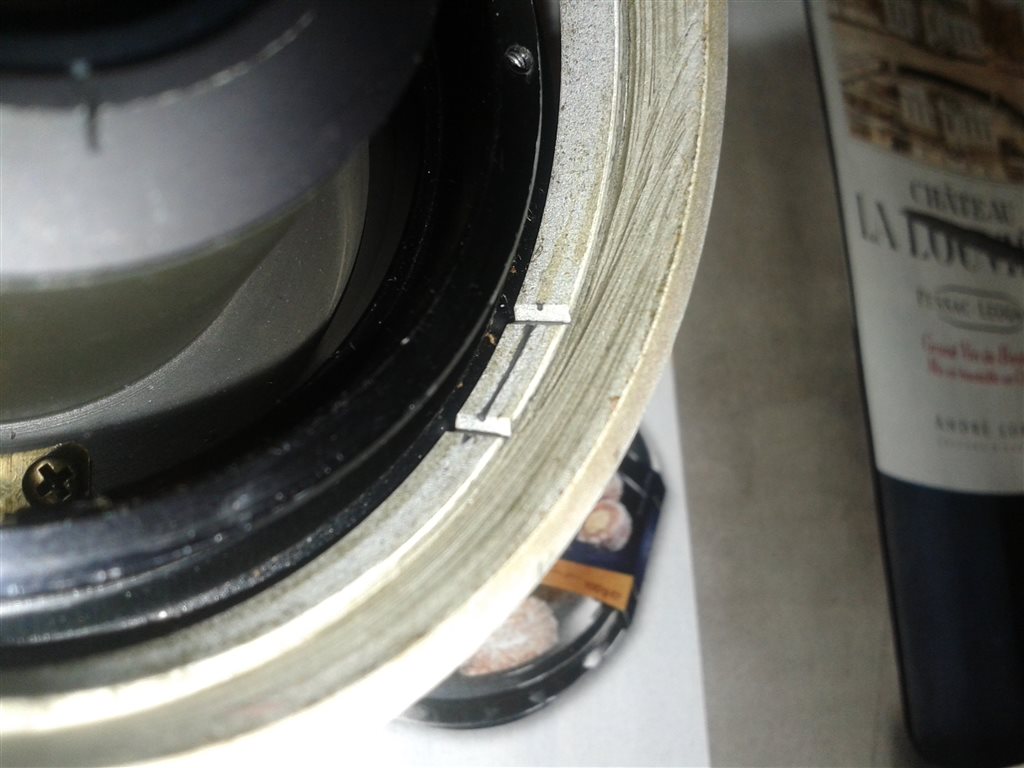

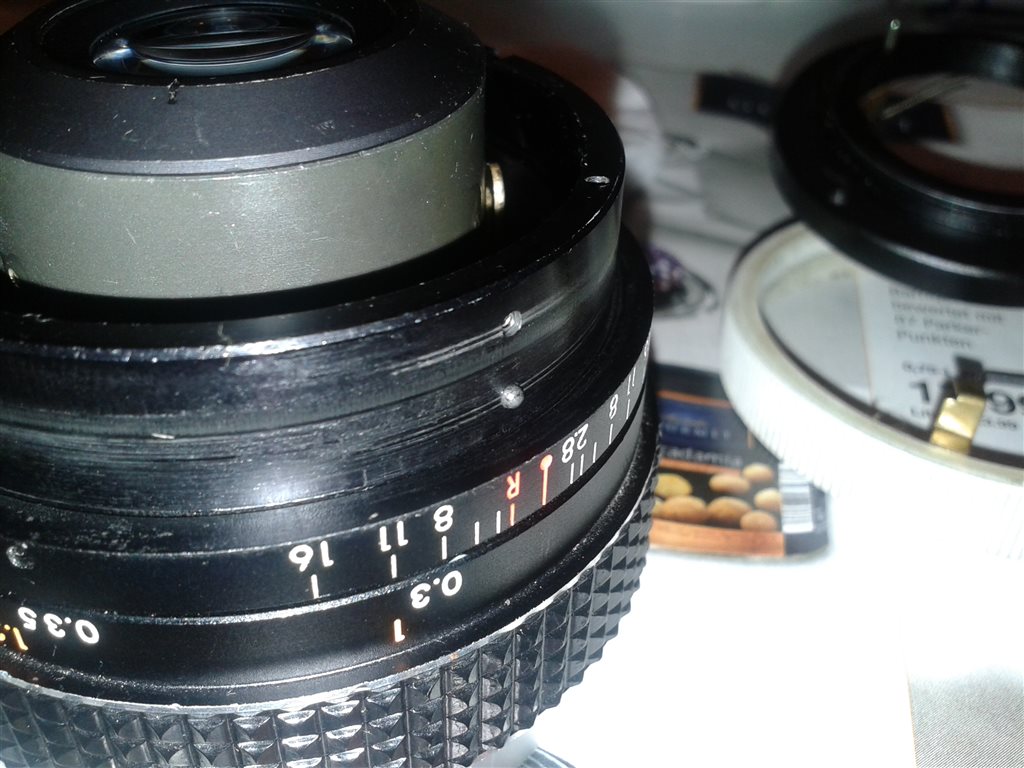

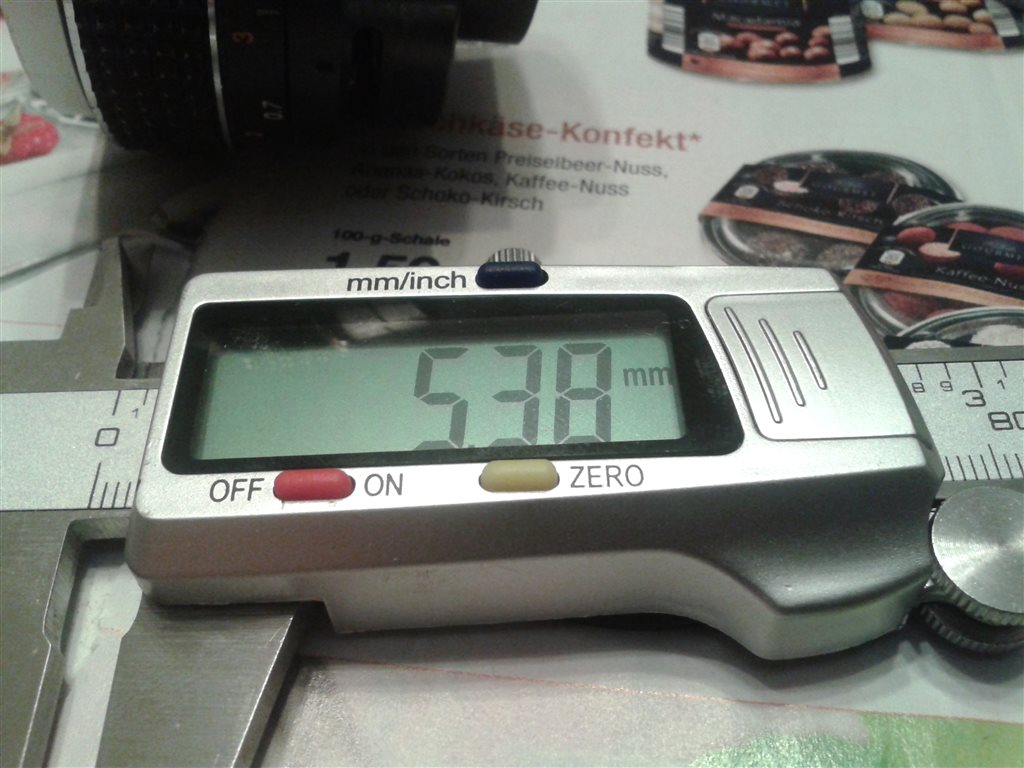

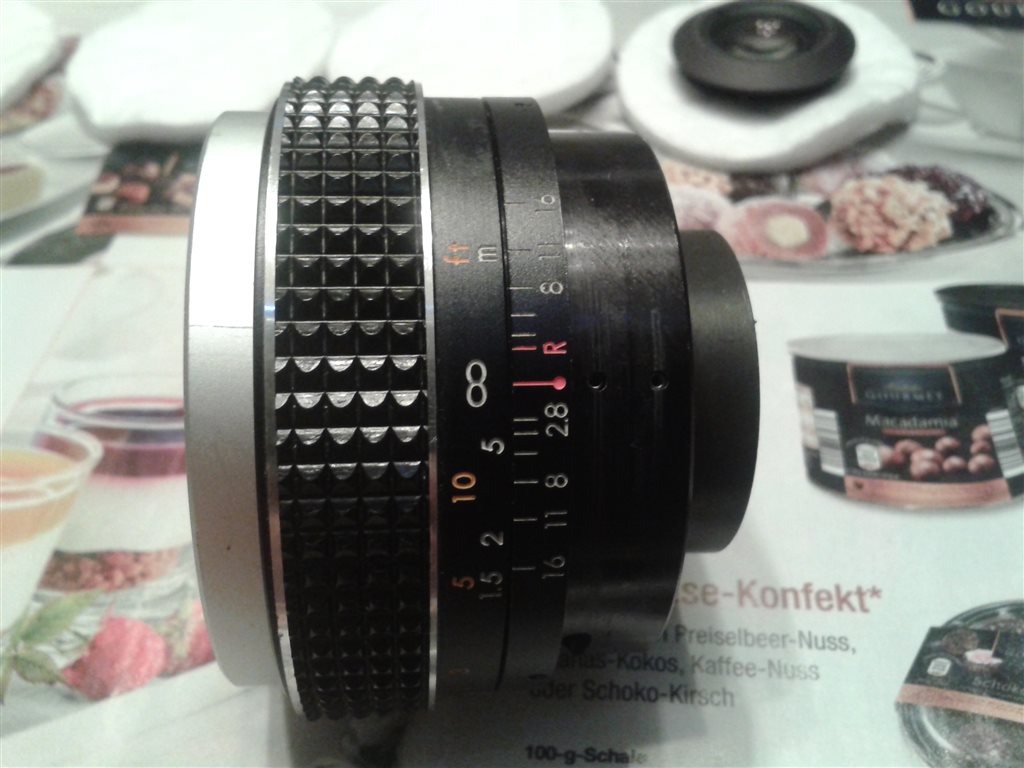

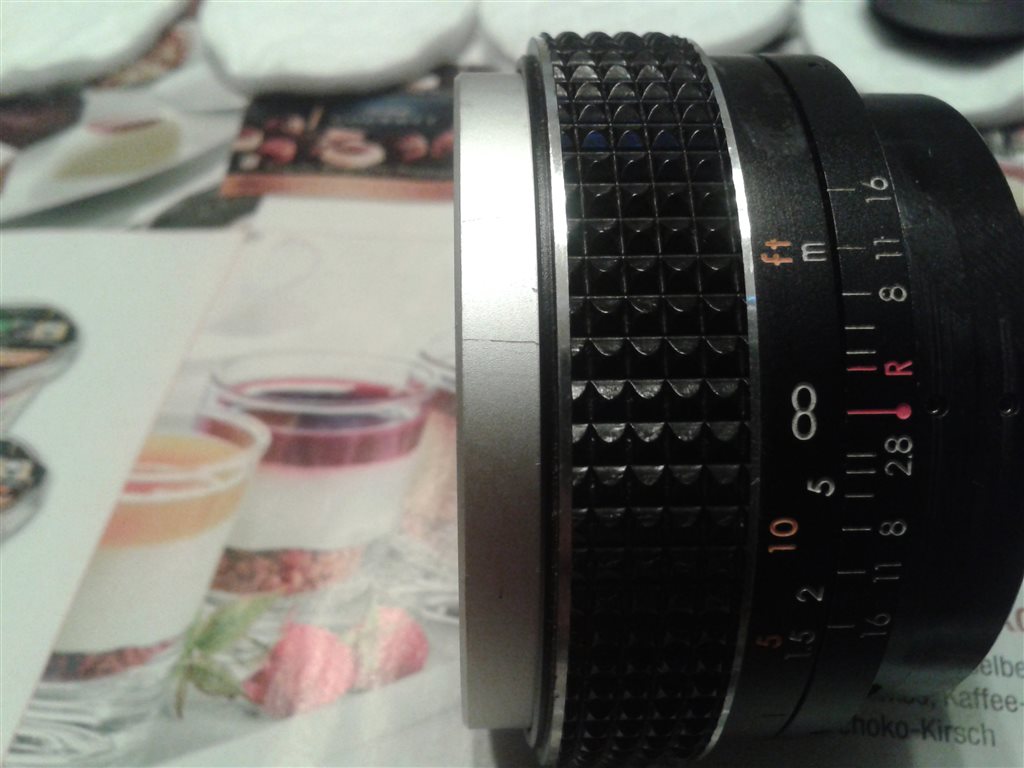

Jetzt der wichtige Teil: Position markieren, sonst wird der Zusammenbau schwierig. Im meine Fall Fokussierung auf unendlich und dann den Abstand Fokussierring - Ende Filtergewindering (silber) messen:

Anhang 38631
Anhang 38632
Anhang 38633

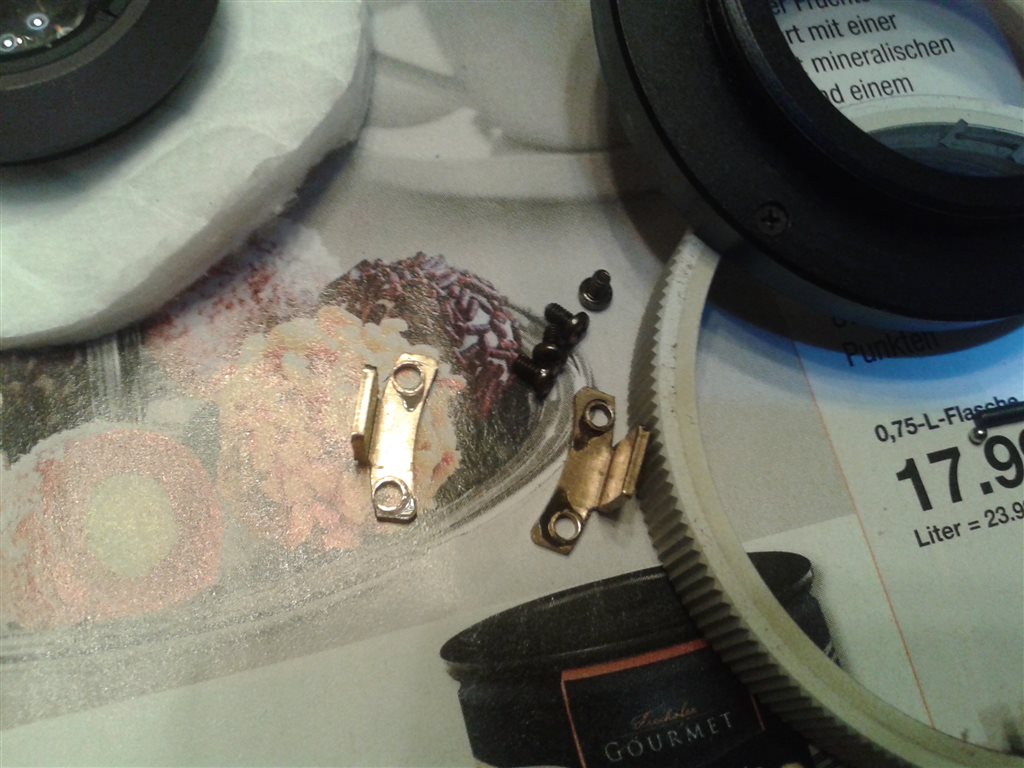

Nun die Geradführungen ausbauen:

Anhang 38634
Anhang 38635

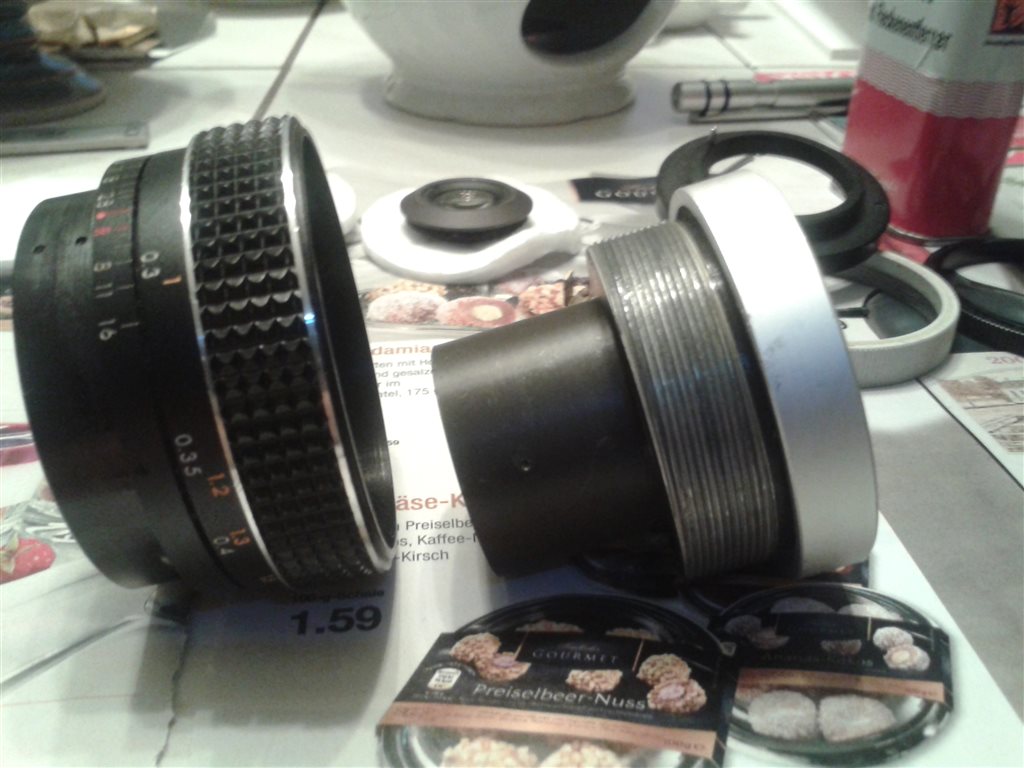

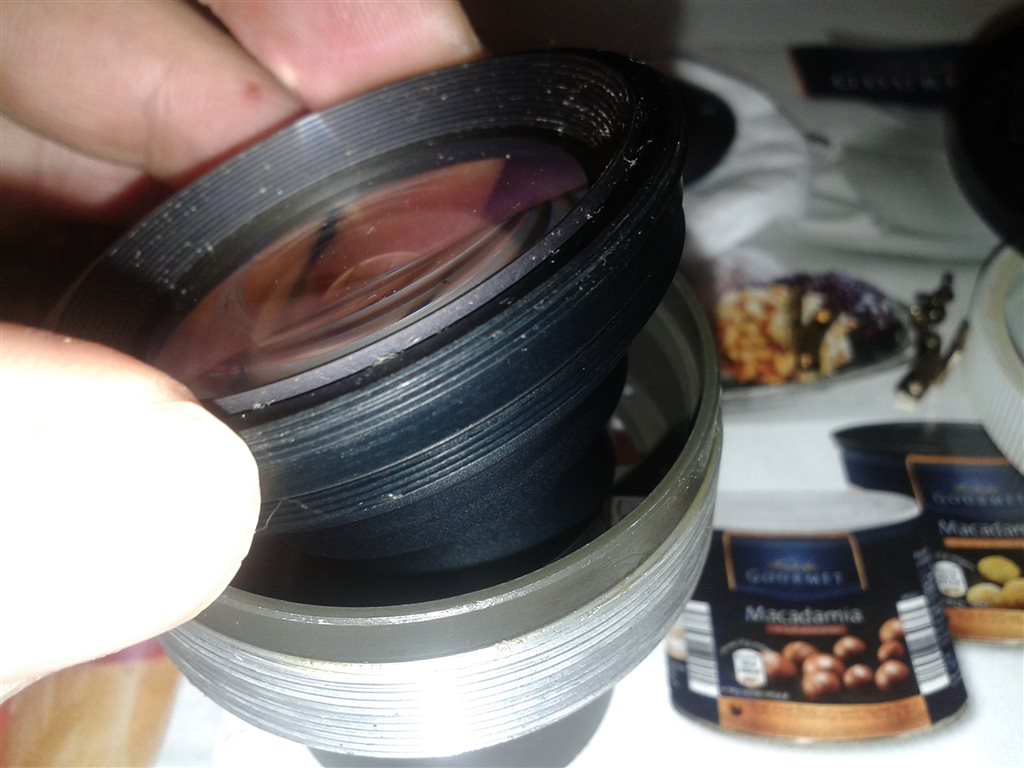

Nun die vordere Linsengruppen bzw. deren Halterung herausdrehen:

Anhang 38636

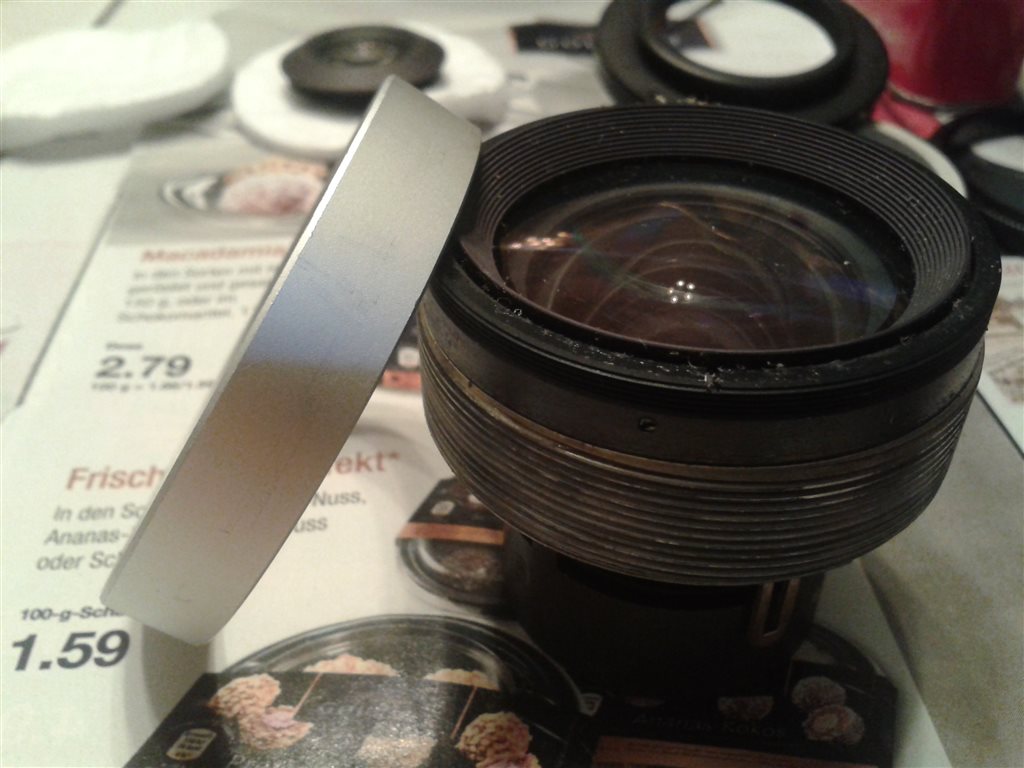

Silbernen Filtergewindering entfernen/abschrauben:

Anhang 38637

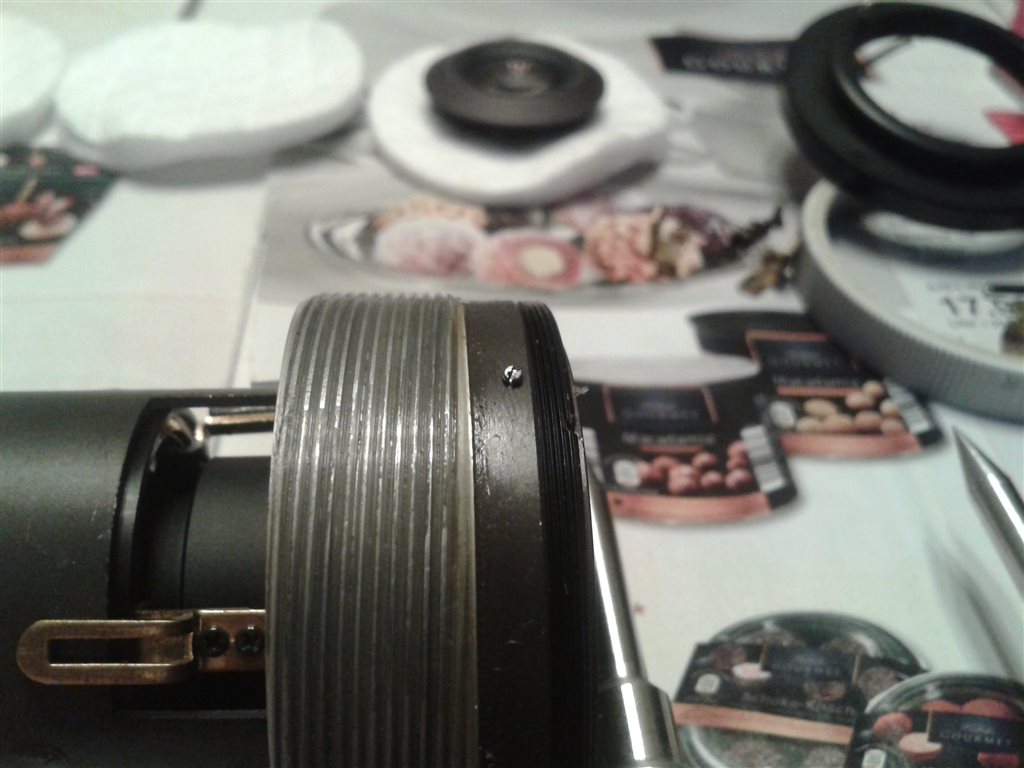

Dahinter die Madenschraube entfernen, um die vordere Gruppe zu entfernen:

Anhang 38638
Anhang 38639

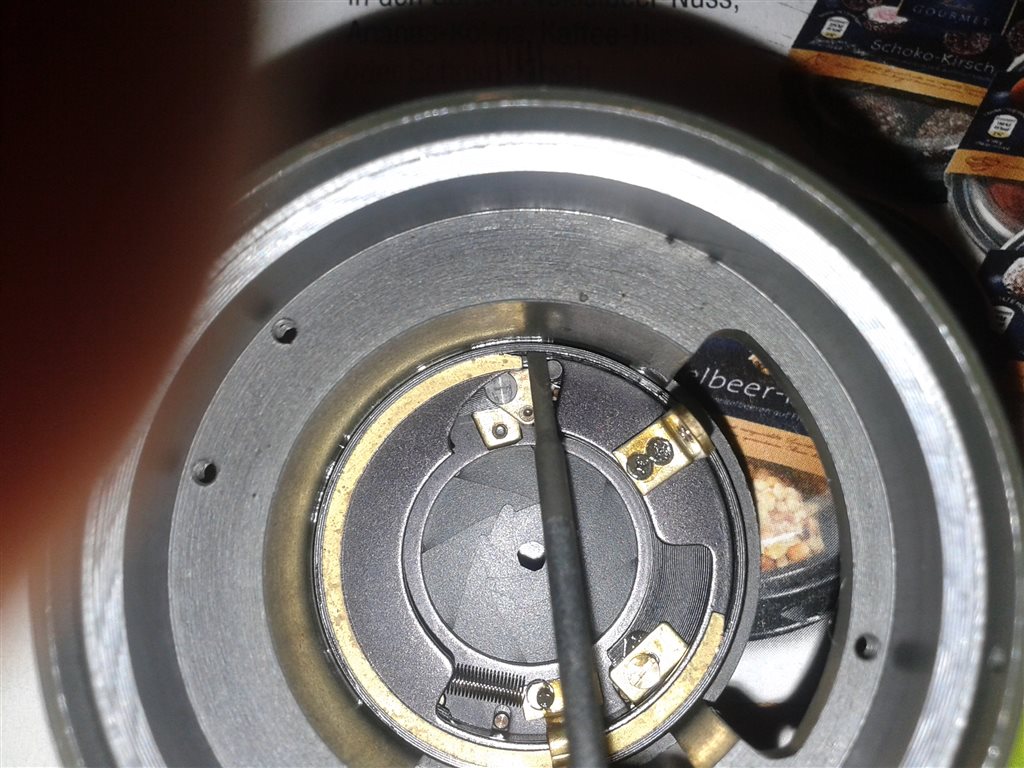

Jetzt liegt die Blende frei und kann gespült werden:

Anhang 38640

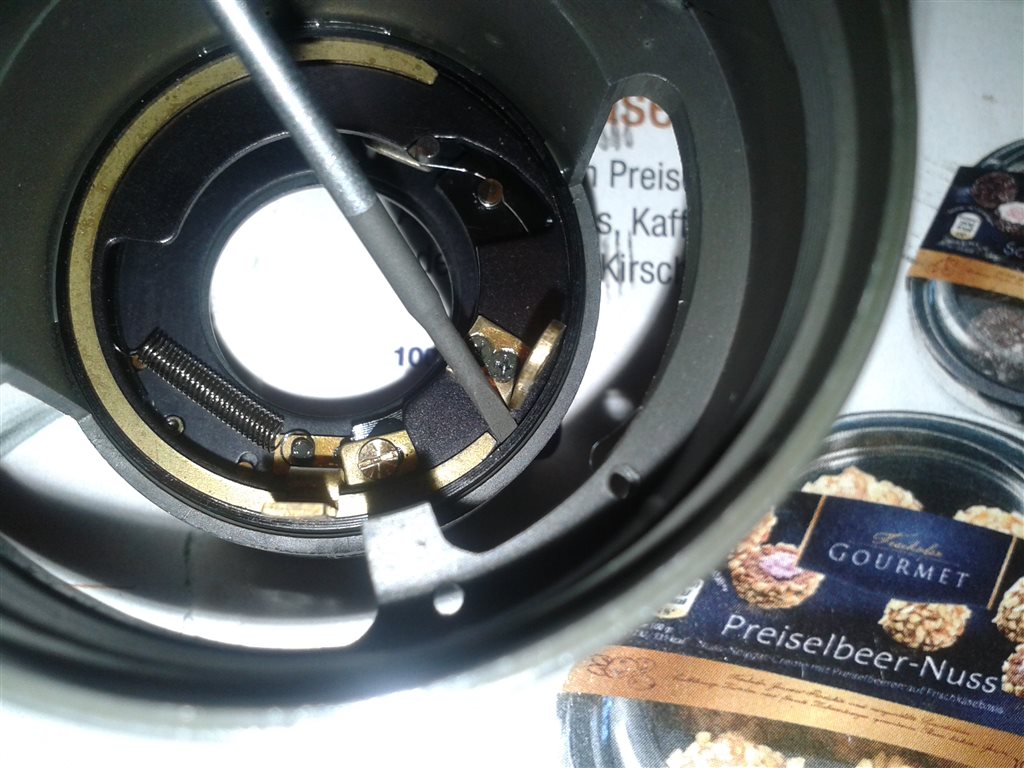

Der messingfarbene Fixierring sollte bei Bedarf ein wenig verschoben werden, um die beweglichen Teile nicht zu behindern:

Anhang 38641
Anhang 38642

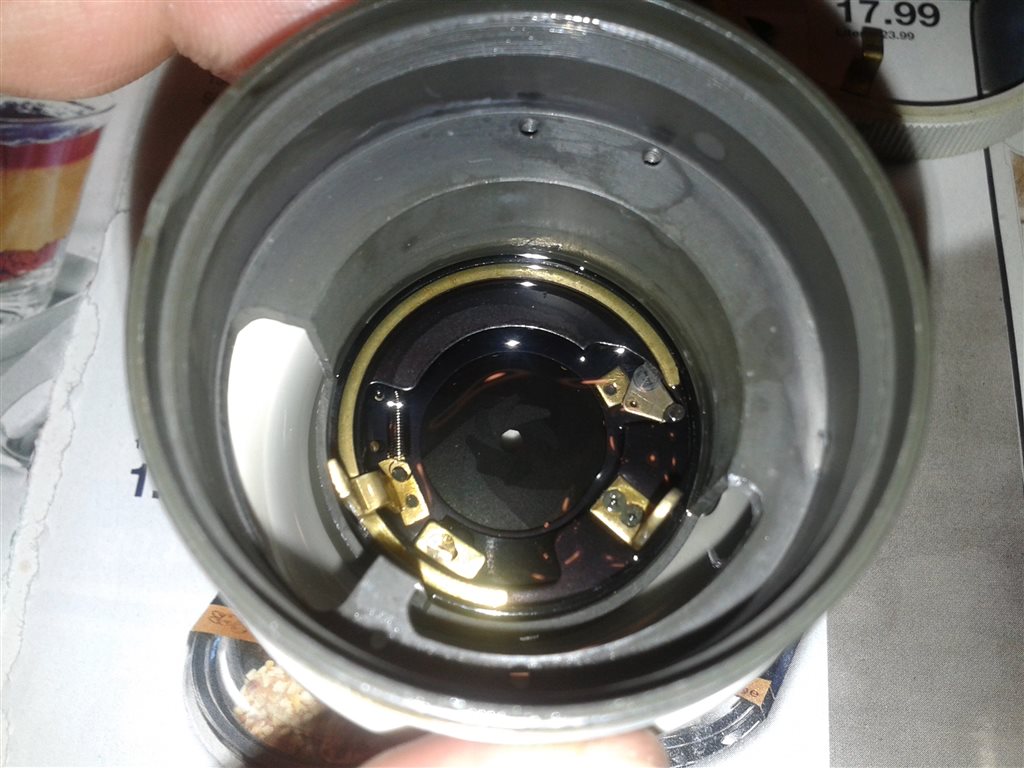

"Blendenbad":

Anhang 38643


Bei Bedarf Metertrieb neu schmieren und Linsen polieren. Die vordere Gruppe kann bei Bedarf noch weiter auseinandergenommen werden. Dazu muß lediglich die vordere Befestigung abgeschraubt werden (mittels Gummiring, leider sind keine Kerben für Hakenschlüssel vorhanden).

viele Grüße
Andreas
