Minolta 50mm 1.4 Reinigung der Linsen und Neufettung der Fokussierung

Hallo,

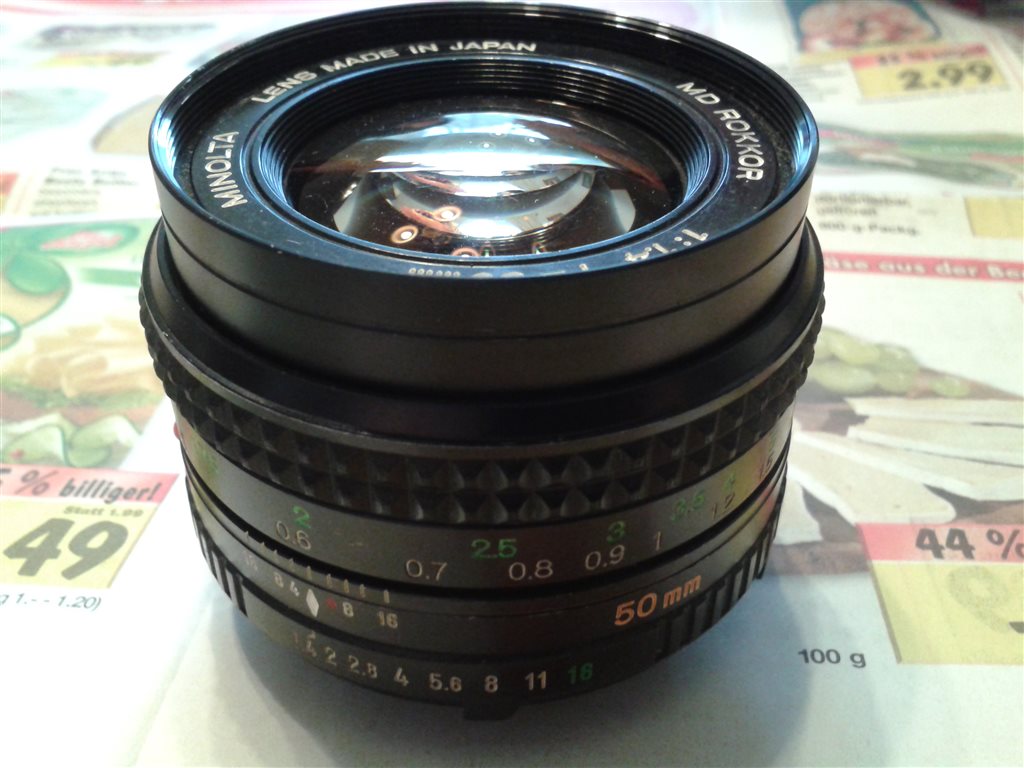

nach einer etwas längeren Pause hier mal wieder eine bebilderte Teil-Demontage eines Objektivs. Es handelt sich um die erste MD Version mit 55mm Filterdurchmesser des 50mm 1.4 Objektivs. Also die optische 7/5 Konstruktion des MCs in neuem Gewand.
Nun, auf den inneren Linsenflächen befand sich überdurchschnittlich viel Staub und die Fokussierung kratzte leicht - also etwas Dreck, der aus dem Schneckengang entfernt werden wollte.

Wie immer bei der Demontage:
JEDEN SCHRITT DOKUMENTIEREN (dazu wenigstens taugen Handykameras).


Zuerst den Bezeichnungsring herausdrehen.

Anhang 38478

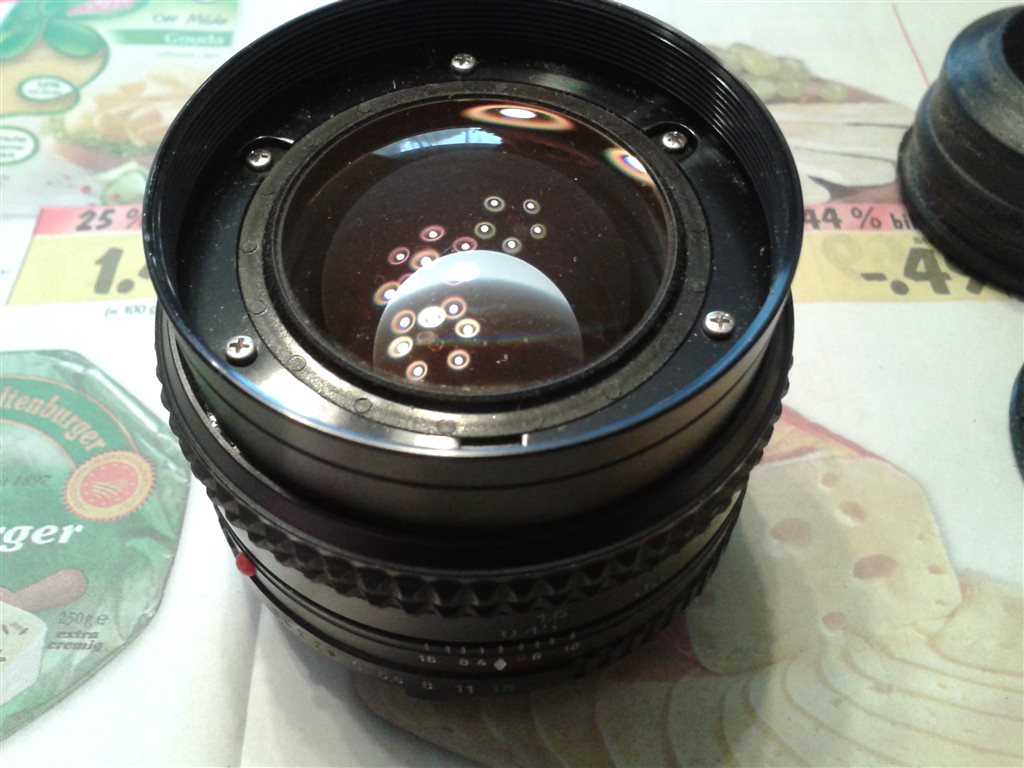

Darunter befindet sich die Schraubfixierung für die vordere Gruppe und den äußeren Kunststoffring.

Anhang 38479

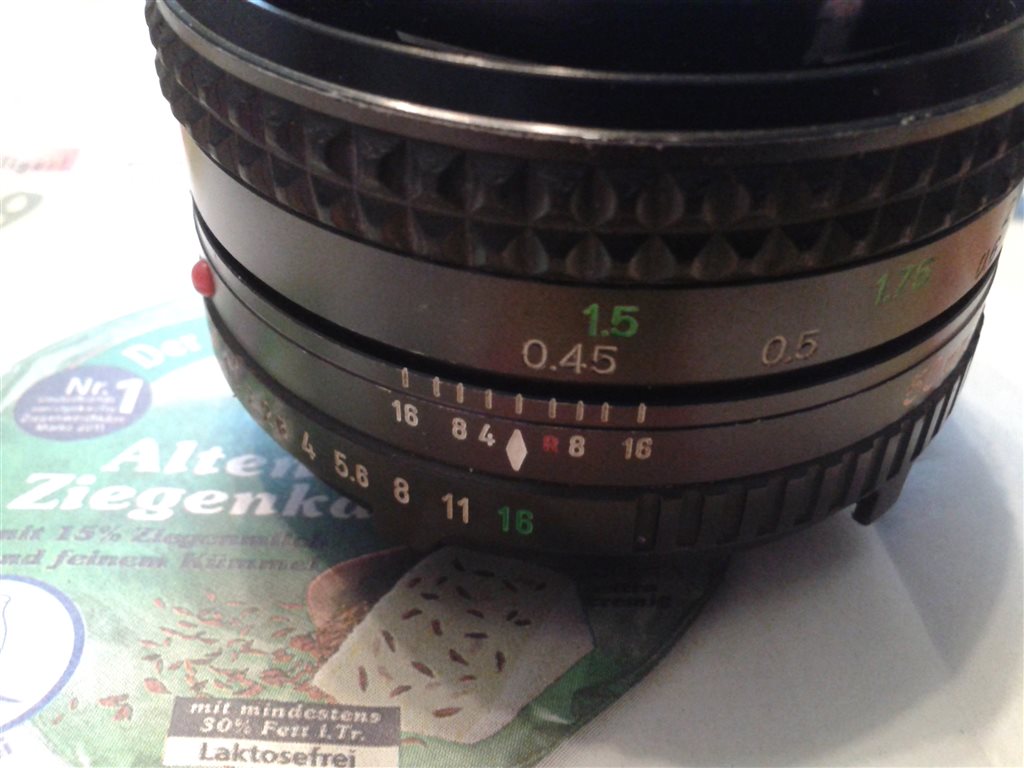

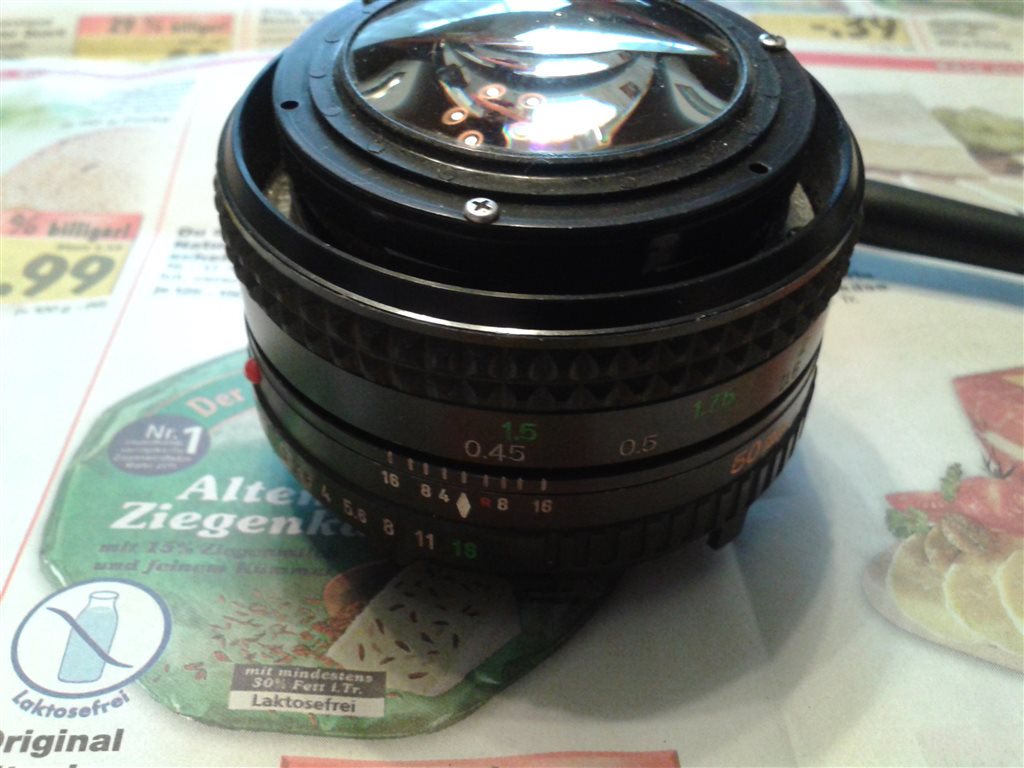

Alle 6 Schrauben lösen um den Plastering und dann die vordere Gruppe zu entfernen. Position der Schrauben per Foto festhalten - ich habe das Objektiv auf min Fokus gesetzt, auf der verlängerten Achse der Fokusmarkierung befindet sich eine der 3 Schrauben für die Befestigung der Linsengruppe.

Anhang 38480
Anhang 38481

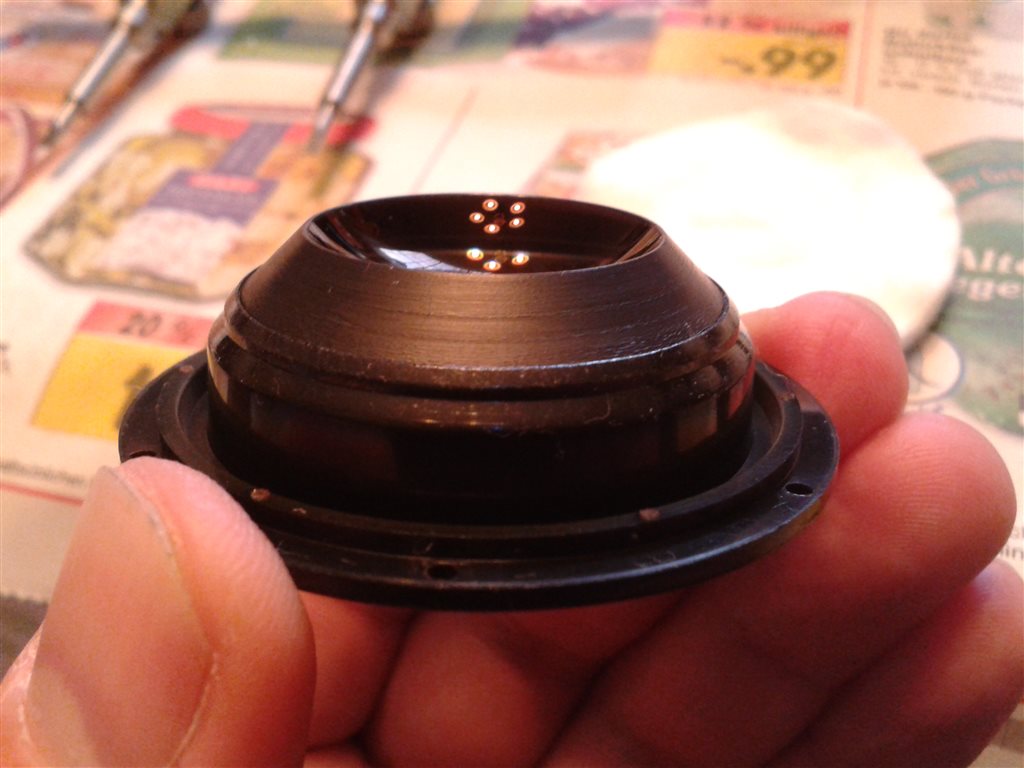

Die vordere Gruppe wurde scheinbar mit einer Art Schrumpffolie fixiert, die ziemlich "massiv" aussieht - ein Entfernen ist nach Erhitzen sicher möglich, aber ob man die Linsen dann wieder korrekt zusammenbekommt, wage ich STARK zu bezweifeln:

Anhang 38482

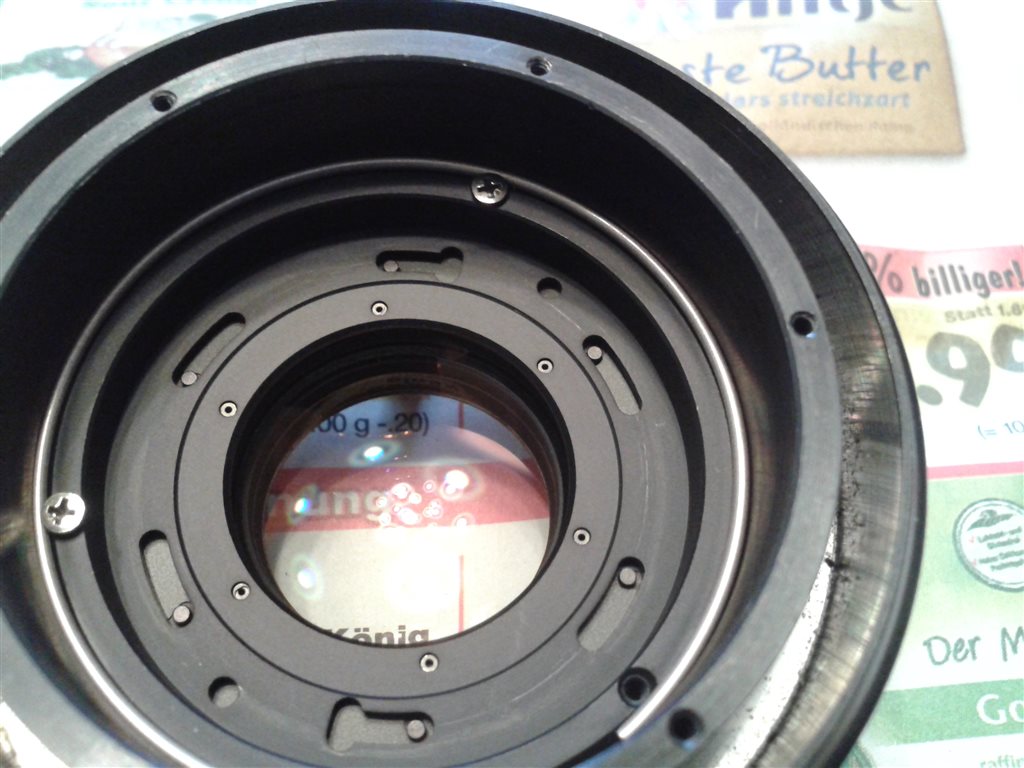

Dahinter ist die Blendenkonstruktion sichtbar - bei Bedarf kann diese scheinbar leicht entfernt werden, zumindest erscheint die Befestigung nicht sonderlich komplex zu sein (auch von der hinteren Seite).

Anhang 38483

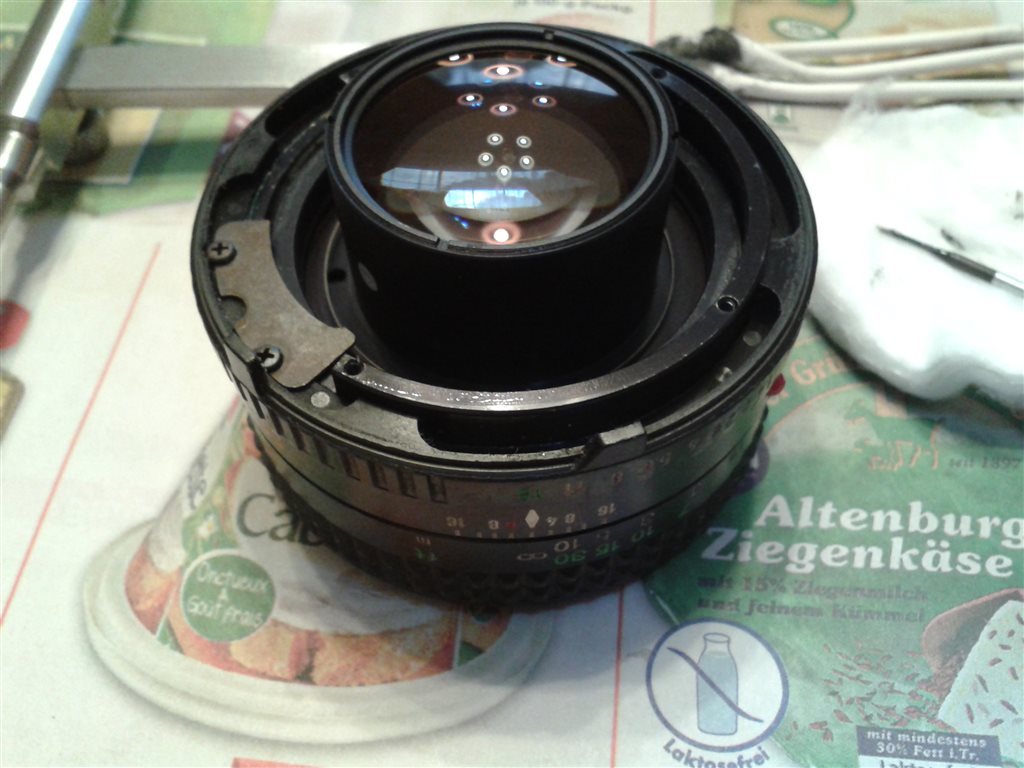

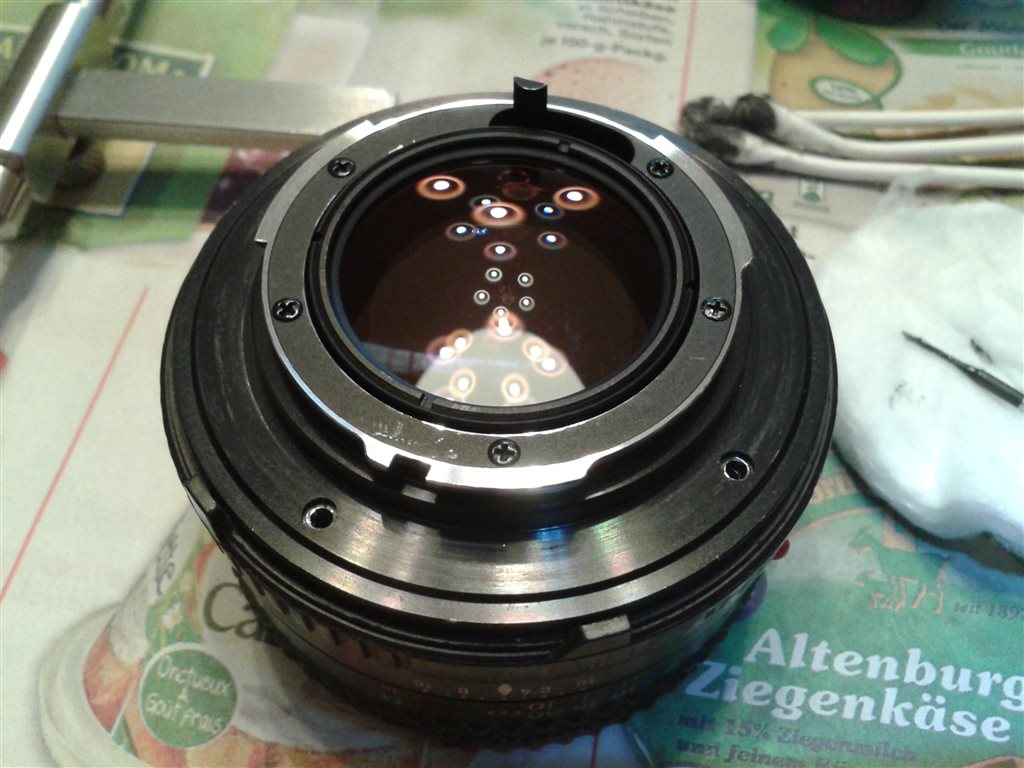

Um den Schneckengang zu reinigen muß das Objektiv von hinten geöffnet werden, was rel. einfach ist. Zuerst die äußeren 4 Schrauben lösen. Dann die gesamte Einheit abnehmen.

Anhang 38484
Anhang 38485

Die hintere Gruppe kann sollte (per Hand) herausgedreht werden - um Beschädigungen zu vermeiden und die Reinigung zu erleichtern.

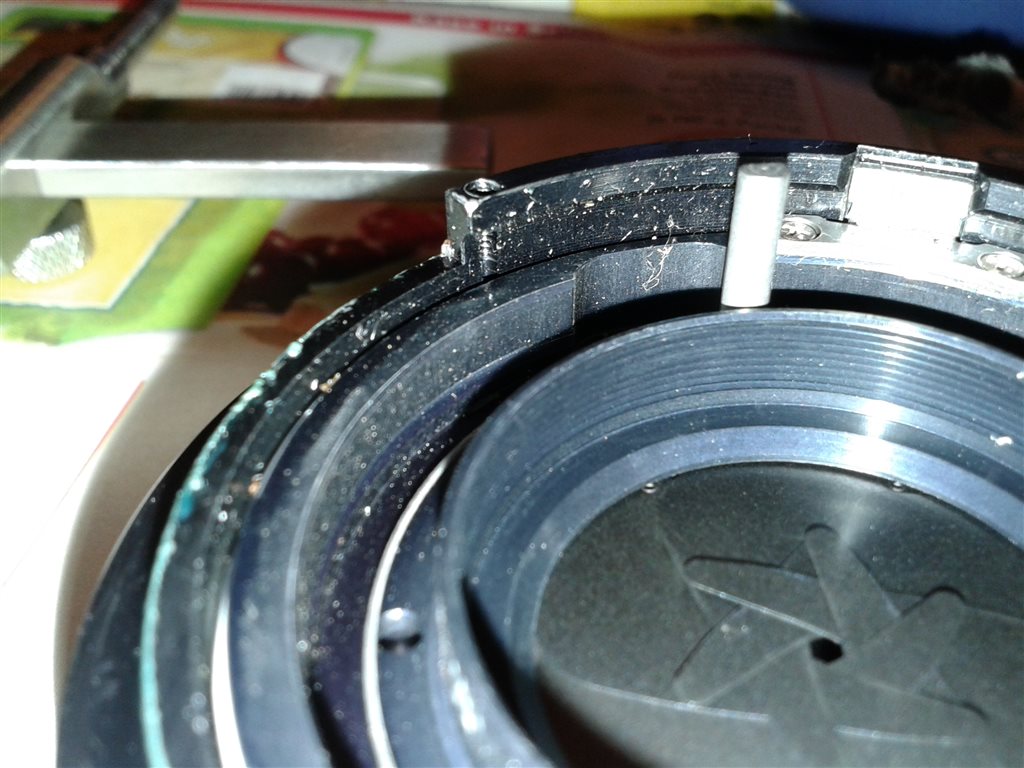

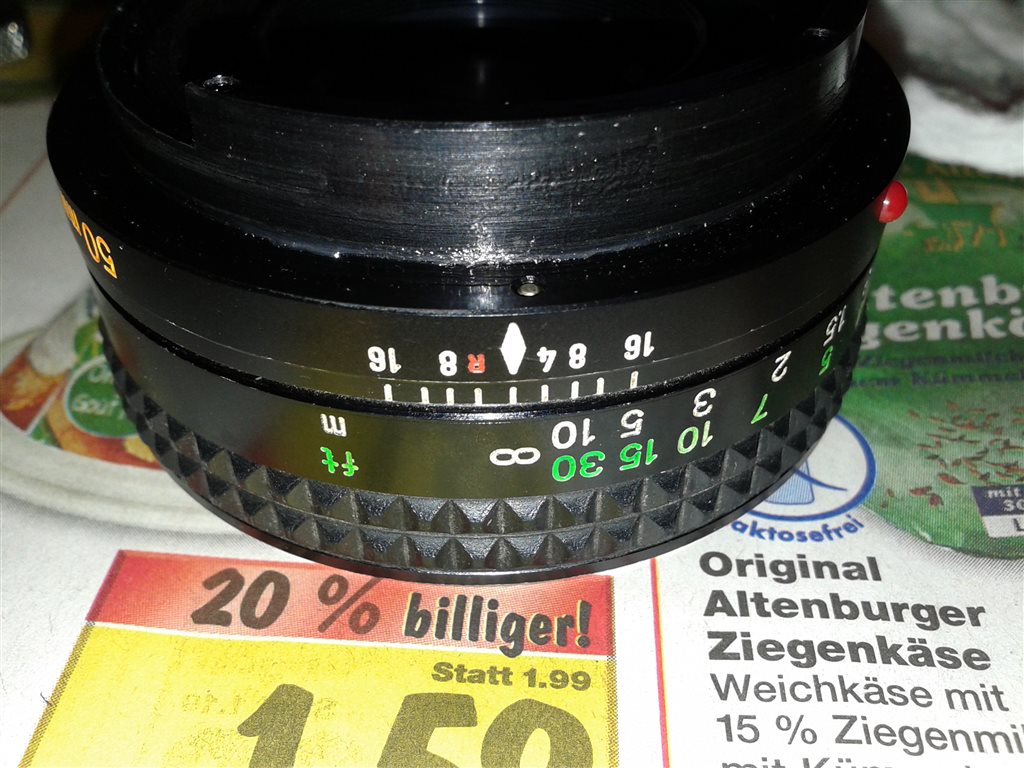

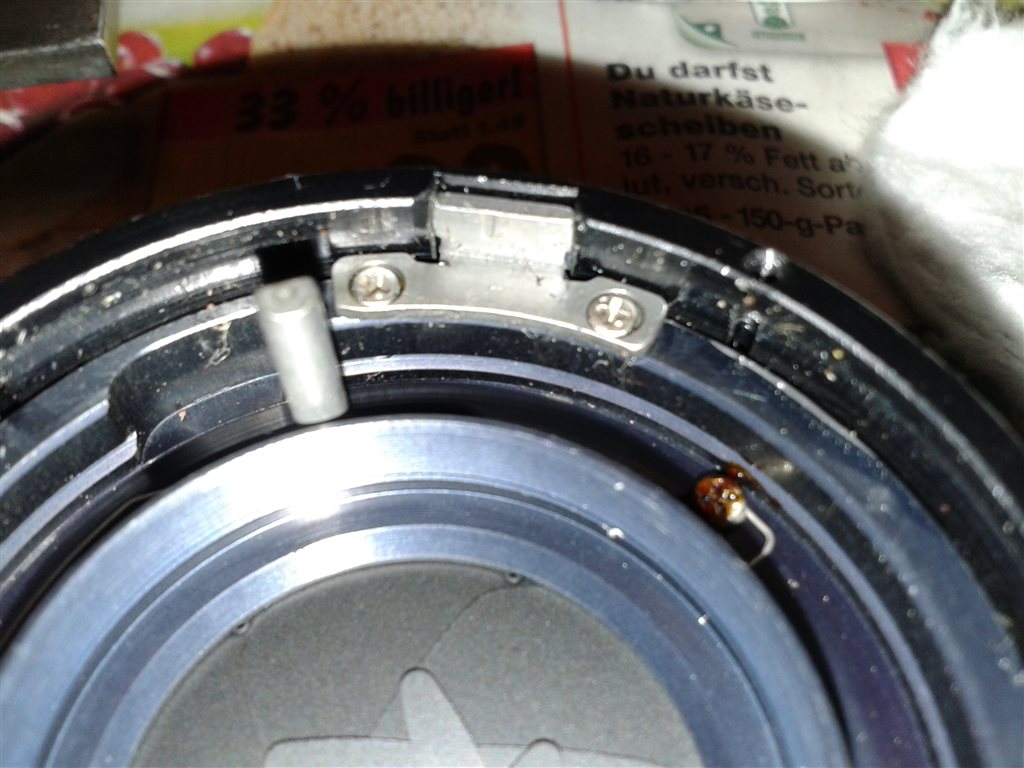

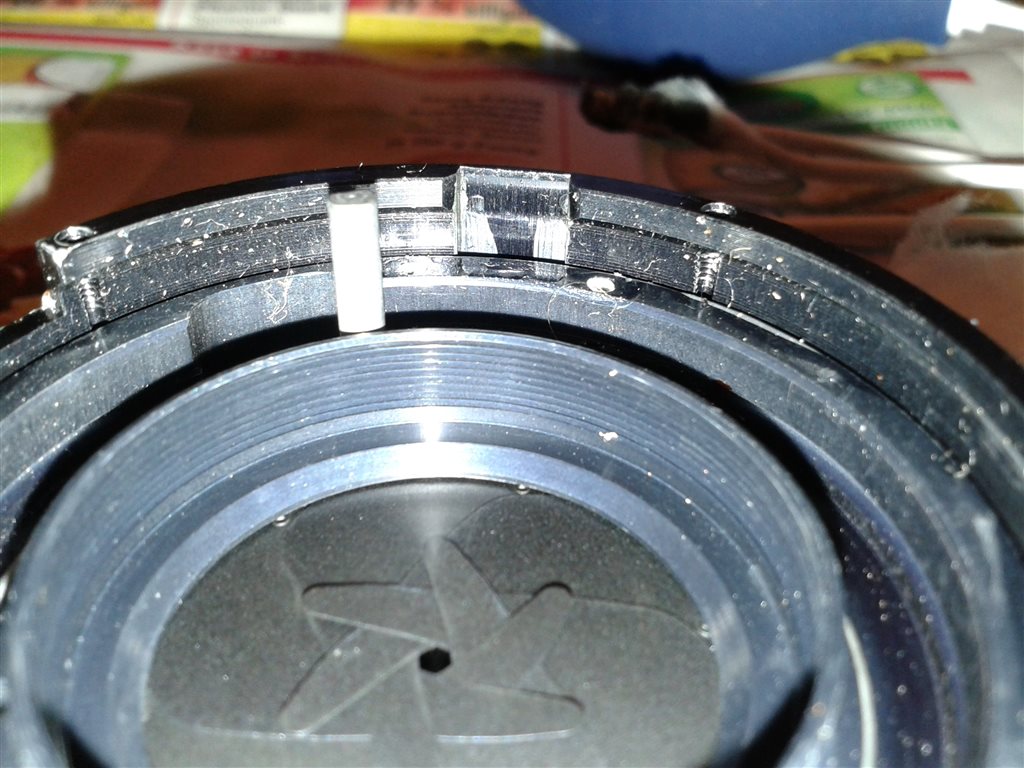

Bevor die Geradführung für die Fokussierung entfernt wird, die Position fotografieren (!!!) - vorher den Fokus auf unendlich drehen, das macht sich am besten.

Anhang 38486
Anhang 38487
Anhang 38488
Anhang 38489

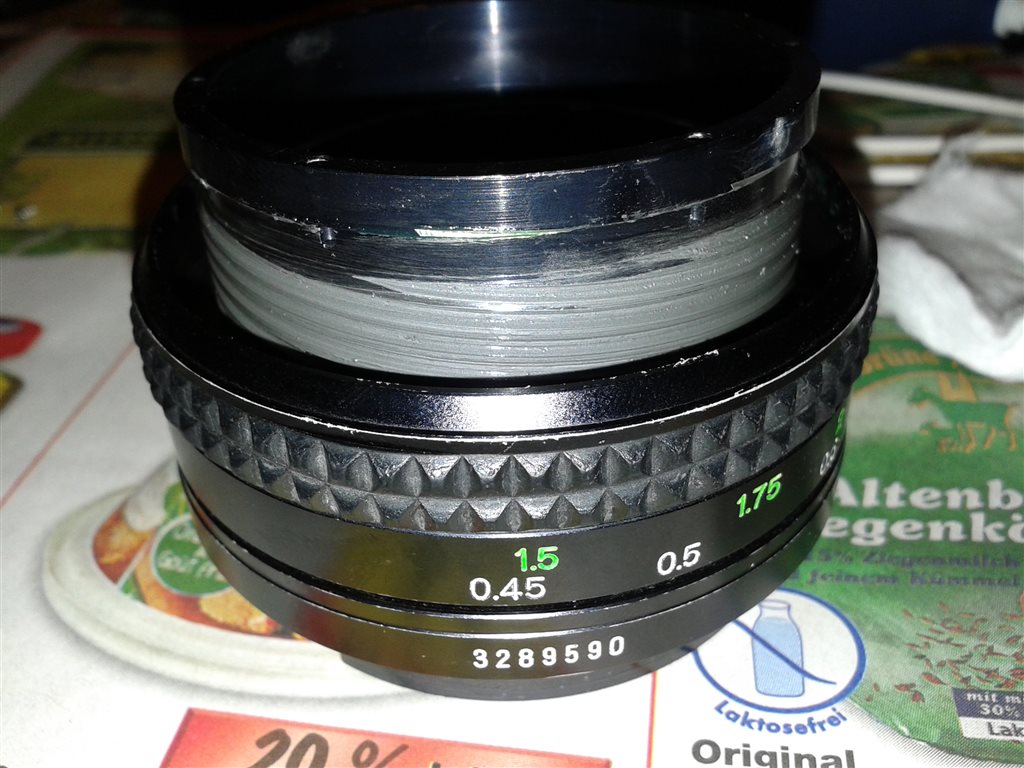

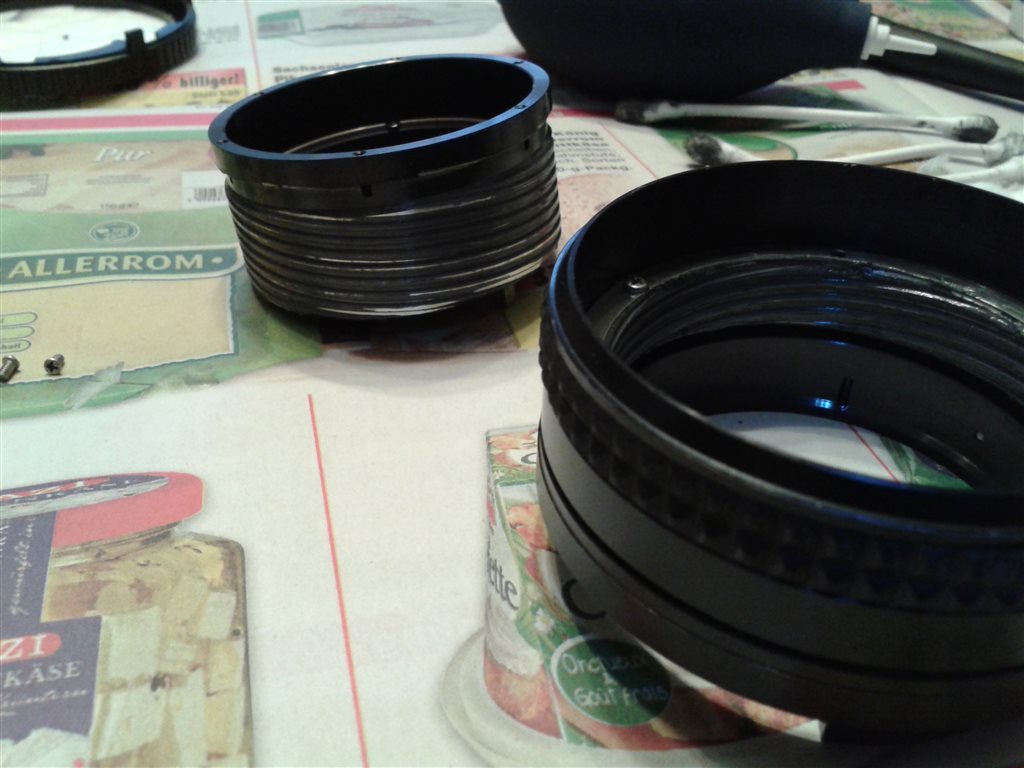

Dann den Innenbereich nach VORN herausdrehen, dazu kann ein Hakenschlüssel vorn mit den Innengewinden (vorsichtig, um die Gewinde nicht zu beschädigen) genutzt werden.

Anhang 38490
Anhang 38491

Nun kann das fröhliche Reinigen beginnen, in meinem Fall Waschbenzin und vielen Wattestäbchen. Anschließend neu fetten...

Der Zusammenbau ist einfach, nur beim Einschrauben des Innenbereiches muß man evtl. etwas probieren, bis man die korrekte Position (es sind 6-8 Möglichkeiten) zum Einschrauben gefunden hat, vorausgesetzt, man hat wie von mir angemerkt ein Foto von der Endposition gemacht. Bei mir hat's gleich nach dem 2 mal gepasst.


Linsen sind jetzt blitzeblank und der Fokus läuft wieder gleichmäßig und butterweich.

Viele Grüße
Andreas
