Hallo,
hat jemand von Euch schon einmal oben genanntes Objektiv zerlegt? Ich habe ein defektes Objektiv erstanden, bei dem sich die Blende nicht mehr verstellen ließ. Leider habe ich den dort verbauten Blendenhebel noch nirgendwo anders gesehen und verstehe das Prinzip nicht. Vielleicht kann mir jemand erklären, wie der Blendenhebel funktioniert?
Viele Grüße
Stefan

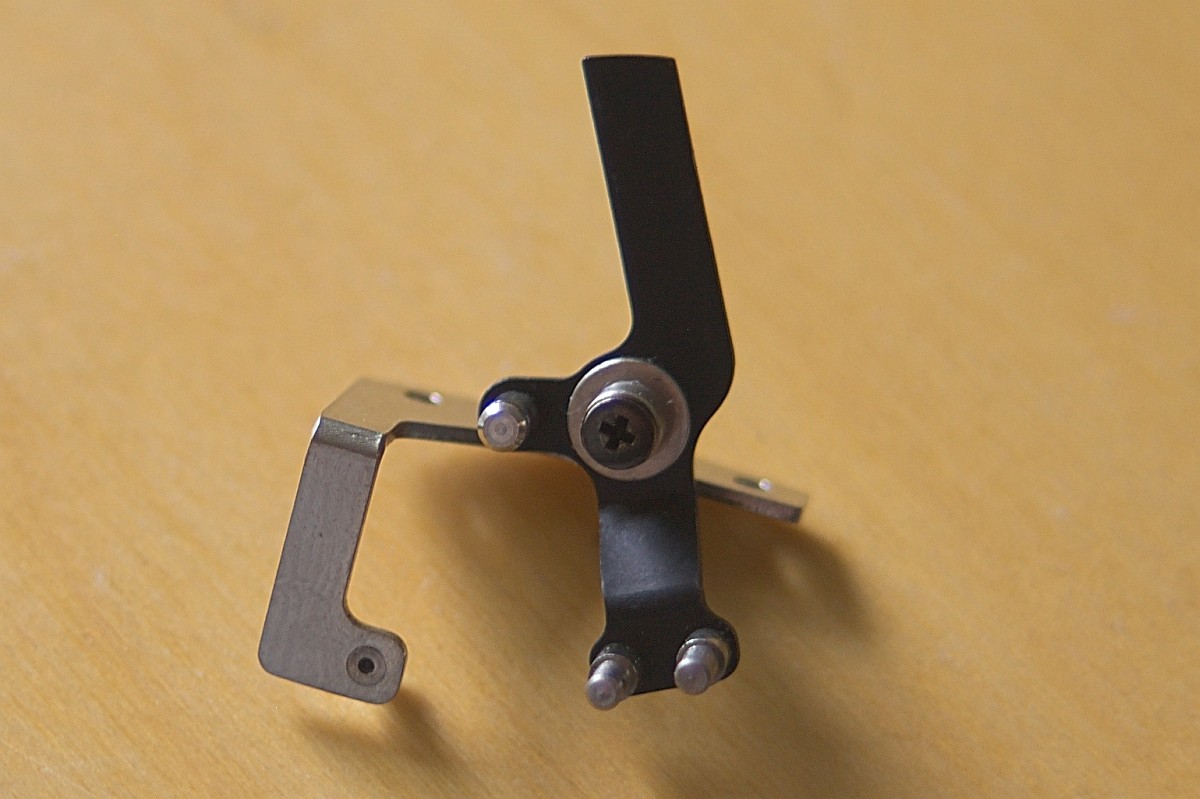

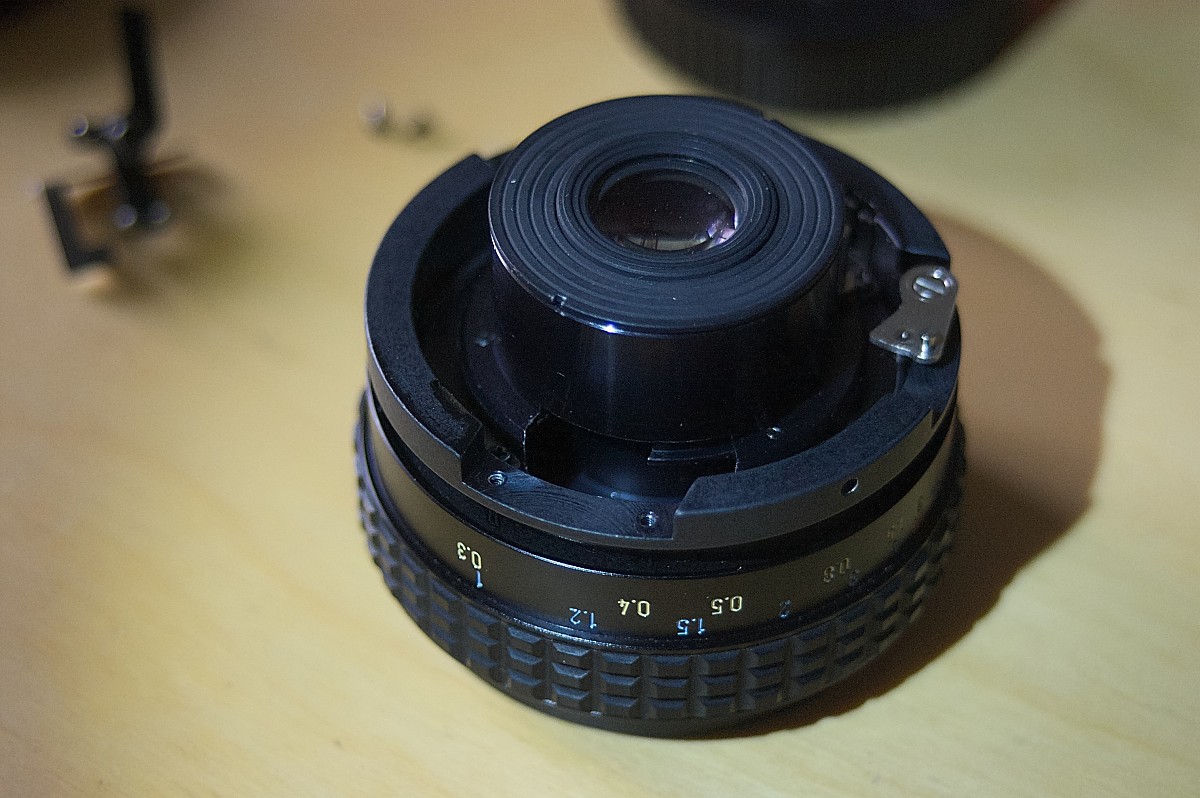

Hier ein Bild des Blendenhebels und des geöffneten Objektivs.
Anhang 35591
Anhang 35590
Ist doch eigentlich ganz einfach.
Du siehst die beiden Rundstifte am Ende des Hebels?
Diese beiden Stifte greifen in die Aussparung am Objektivhals. Dort müsste ein weiterer Stift sein, der zwischen diese beiden am Ende des abgenommenen Hebels gehört.
Der muss, je nach derzeitiger Stellung der Blende so ausgerichtet werden, dass er da reinpasst.
Mit dem Hebel wird die Blende normalerweise vom Kameraschlagwerk geschlossen...
LG
Henry
Hallo Hinnerk,
vielen Dank! Das Problem ist nur, dass dort kein Stift mehr ist, der zwischen die beiden Rundstifte greift :motz. Da hat also wohl jemand dran rumgepfuscht. Ich denke, ich muss mal schauen, ob ich das Objektiv von vorne aufbekomme, um mir den Mechanismus von Innen anzuschauen.
Viele Grüße
Stefan
