Was ist das für ein Pin am FD Bajonett?

Hallo Forum,

ich habe vor mir ein Vivitar2.8/90mm macro mit FD Bajonett. Erstaunlich, wie weit man den Fukusring drehen kann - 2 3/4 Umdrehungen und die Länge wächst von 95 auf 187mm. Ich wundere mich, was das für ein beweglicher Pin an der Stirnseite ist. Das Ding bewegt sich ca 0,8mm radial.

Weiss jemand wofür das ist. Ich möchte prüfen, ob man das Objektiv auf EF umbauen kann und nicht schon beim Abschrauben vom Bajonett eine böse Überraschung erleben.

Gruß Hans

Ich habe das Bild vergessen.

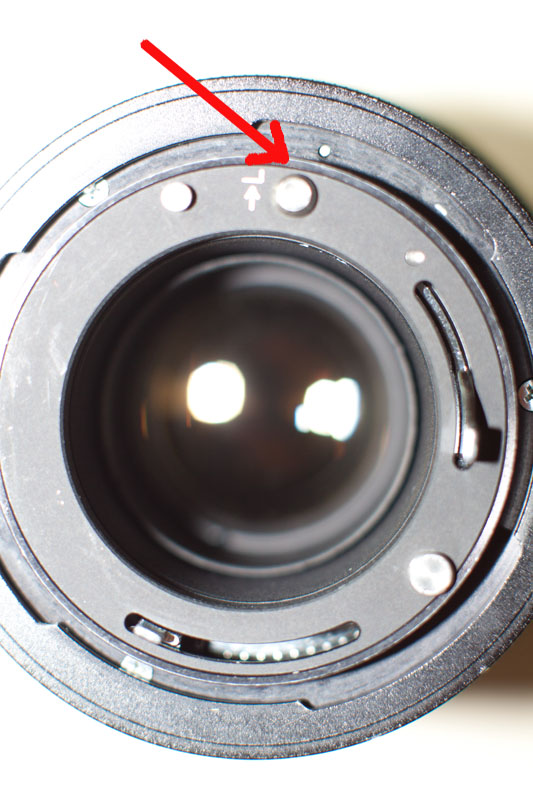

Anhang 24187

Gruß Hans

Dieser Pin kommt in Stellung A = Automatik herausgefahren und korrespondiert mit der Kamera.

Er teilt ihr mit, dass nun der A-Modus eingeschaltet ist und die Kamera kann nun den Hebel für die Abblendung selbst einstellen, statt vorher Du mit dem Blendenring.


Oder meinst Du den dicken PIN?

Dann muss ich passen.. leider. Zu lange her..

LG
Henry

Aber grad noch was gefunden.. wie es aussieht, ist das ein PIN, der für irgendwelche Erweiterungen reserviert war.

http://canonfd.farah.cl/FullApertureMetering.html

Ja, ich meine den dicken Pin neben dem L und dem Pfeil. Er sitzt tatsächlich an der "Reserveposition". Aber weshalb beweglich. Er wackelt nicht, es ist ein Langloch zu sehen. Ich werde mal beherzt den Schraubenzieher ansetzen. Gruß Hans

HALT !

Keine Gewalt!

Es kann sein, dass der Pin verschiebbar wird, wenn Du den Abblendhebel in Abblendstellung drückst! Bei den Canon FD's gab es mehrere Möglichkeiten, ein Objektiv abgeblendet z.B. an einen Balgen zu setzen, der selbst keine Abblendmöglichkeit hatte.

Später reichte es, den Abblendhebel fest in die Abblendstellung zu schieben, dort rastete er ein. Früher gab es dazu verschiedene Möglichkeiten, von einem Hebelchen am Bajonett-Innenring, wenn ich das schwarze Teil auf den der Nippel sitzt mal so nennen darf. Bei manchen Objektiven gab es dazu einen kleinen Plastikschieber, den man einsetzen musste, ich glaube bei den nFD's - also erstmal vorsichtig schauen, sonst ruinierst Du Dir möglicherweise den Blendenmechanismus!

Jörg

Ja, ich hätte vor das Wort "beherzt" noch "vorsichtig" setzen sollen. Ich habe mir bei meiner Bastelei auch schon in den Allerwertesten gebissen, weil ich zu schnell war. Um das Objektiv wäre es echt schade.

Ich habe das Bajonett abgeschraubt und keine Verluste erlitten. Ich hätte die Lösung auch vorher sehen können, habe es aber nicht gesehen.

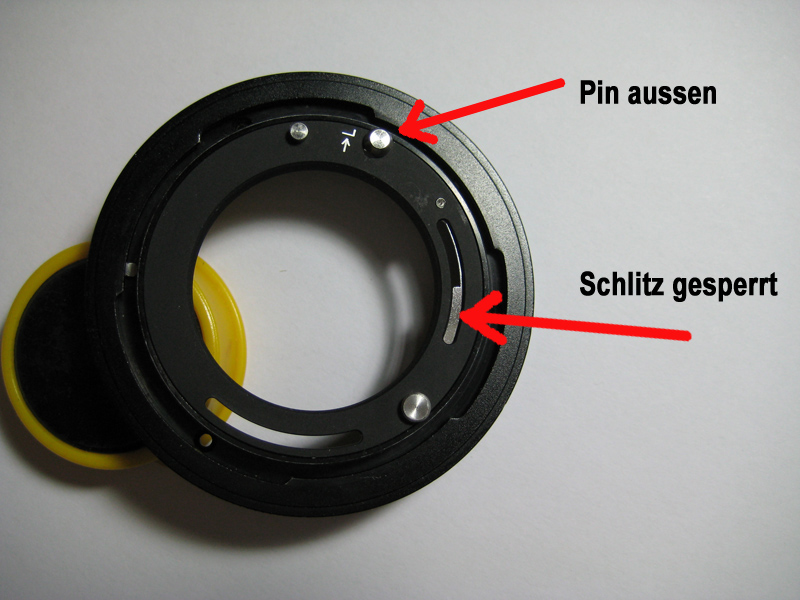

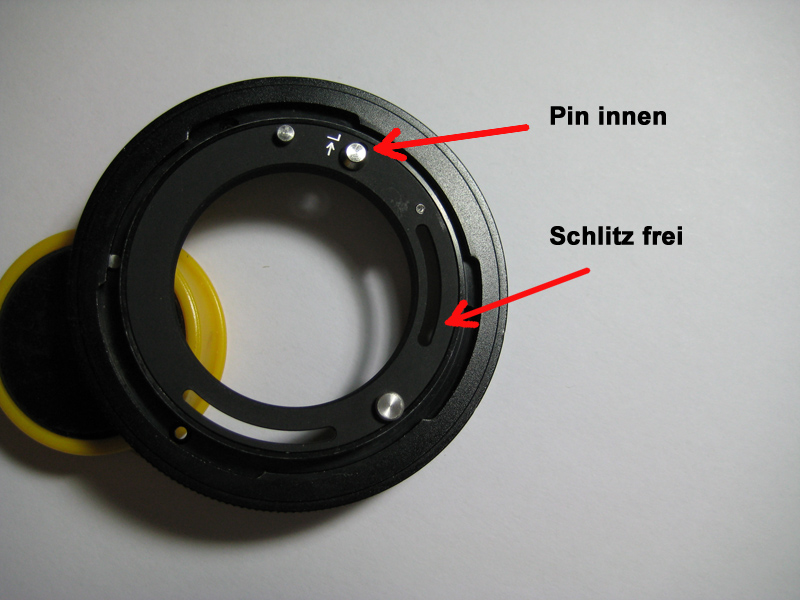

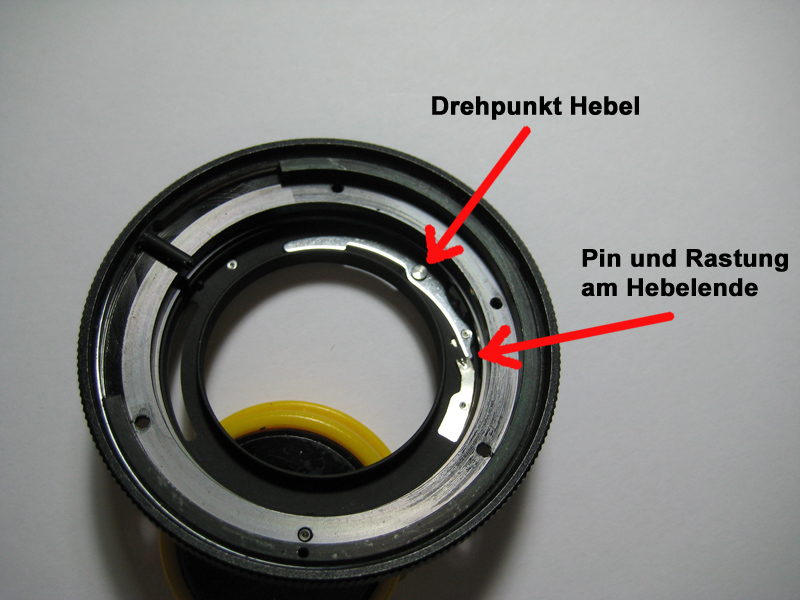

Anhang 24202
Anhang 24203
Anhang 24204

Der Schlagbolzen wird verriegelt. Das "L" bedeutet sicher "lock".

Gruß Hans
