Staeble Lineogon 3.5 35mm: Frontlinse ausbauen

Hallo (De-) Montagespezialisten,

ich habe ein Lineogon 35mm für Braun Paxette. Das Objektiv hat innen an der Frontlinse einen Fleck (sieht wie beschlagen aus). Deshalb würde ich die Frontlinse gerne zur Reinigung ausbauen. Die Demontage geht bis zu einem gewissen Punkt sehr einfach, aber an dem komme ich jetzt nicht mehr weiter:

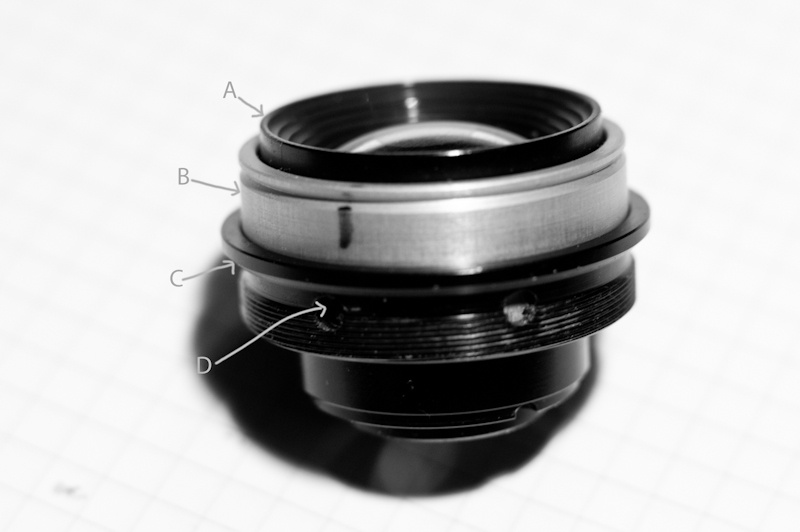

Anhang 21947

Der Ring A scheint die Frontlinse zu halten, lässt sich aber auch mit Kraftaufwand nicht bewegen. Der silberne Ring B betätigt die Blende und ist mit einer Schraube in D mit dem Blenden-Mechanismus verschraubt. Wenn die Schraube entfernt wird, dreht sich der Ring frei, kann aber nicht entnommen werden.

Weiß jemand wie es hier weitergeht? Ist A evtl. verschraubt und man muss B entfernen (aber wie) um an die Schrauben zu kommen oder kann A evtl. doch einfach raus geschraubt werden und ich habe es nur nicht geschafft?

Um Tipps bin ich dankbar.
Roland

Es ist sehr gut möglich, dass Ring A durch eine Schraube gehalten wird, ist oft oder immer der Fall. So fest dürfte er eigentlich sonst nicht sitzen. Was ist mit dem Ring, der zwischen A und B liegt? Wie sieht der Zugang von der anderen Seite aus?

Von hinten sieht es auch nicht sehr vielversprechend aus. Die sehr kleine Rücklinse hatte ich schon entnommen, aber dann geht es auch nicht mehr weiter.
Zwischen A und B ist kein weiterer Ring mehr, B hat eine Nut. Sieht deshalb auf dem Bild wie ein weiterer Ring aus.

Ist immer blöd, wenn man die Linse nicht vor sich hat. Womit wird fokussiert? Und die "Nut", von der Du sprichst, sieht auf dem Bild wirklich aus wie ein eigenständiger Ring.

Zeig mal den Geradführungsmechanismus im Bild..

Eventuell kommst Du durch Demontage desselben weiter und die Teile lassen sich dann trennen und es geht dann von Innen weiter..

LG
Henry

Die Gradführung für die Entfernungseinstellung ist schon abgeschraubt. Sie ist unten mit drei Schrauben befestigt. Unten rechts auf dem Bild sieht man ein Halbkreis, dies ist eine der Aussparung für eine der Befestigungsschrauben.
