Zeiss Taxona Novonar: vordere Linsen gehen nicht raus

Hallo ihr Lieben,

ich stecke derzeit bei einem Umbauprojekt fest. Es handelt sich um eine alte Zeiss Taxona mit einem Novonar-Objektiv. Die Kamera war defekt (klemmende Blende, Verschluss und Filmtransport gingen nicht).

Das Objektiv besteht aus drei Elementen und liess sich zuerst gut zerlegen. Das hintere Linsenelement ließ sich einfach herausdrehen. Die defekte Blende ist auch schon gereinigt und wieder zusammengesetzt. Mein Problem ist, dass zwischen den beiden vorderen Linsen noch Dreck ist. Um den zu entfernen, muss ich mindestens eine Linse davon herausbekommen. Die beiden Linsen bilden eine Element, welches sich als Ganzes leicht vor und zurück bewegen lässt. Die beiden Linsen lassen sich auch einzeln drehen (aber nicht herausdrehen).
Ich kann keine Schraube erkennen, keine Führung und kein sonstiges Element, das mir einen Hinweis gäbe.
Hat jemand von euch eine Idee, wie ich das Teil auseinander bekomme? Anbei ein paar Fotos zur Illustrierung.
Vielen Dank im Voraus!

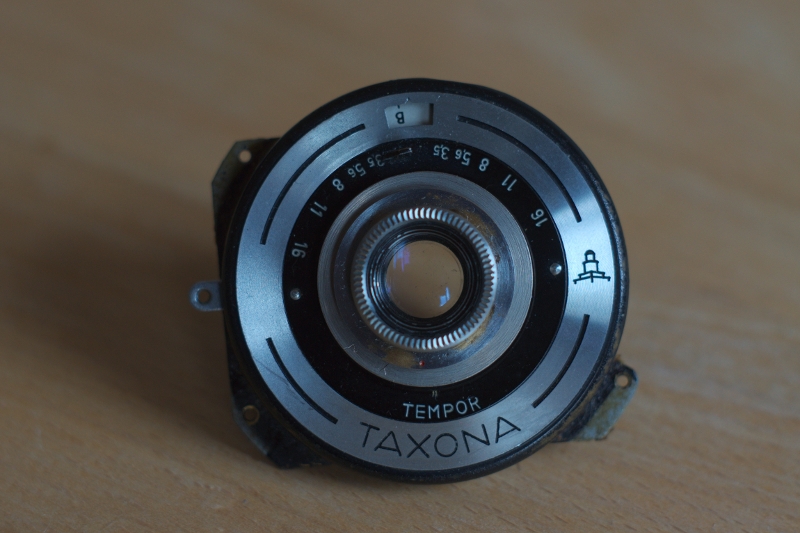

#1: Der vordere Teil des Objektivs, zusammengebaut:

Anhang 19618

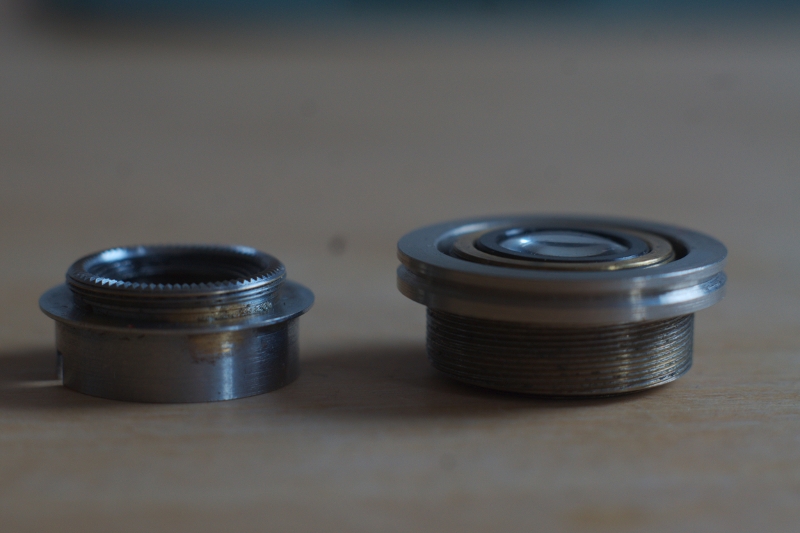

#2: Die Baugruppe mit den beiden vorderen Linsen, links der abgeschraubte 'Deckel', mit dem die Blende verstellt wird:

Anhang 19619

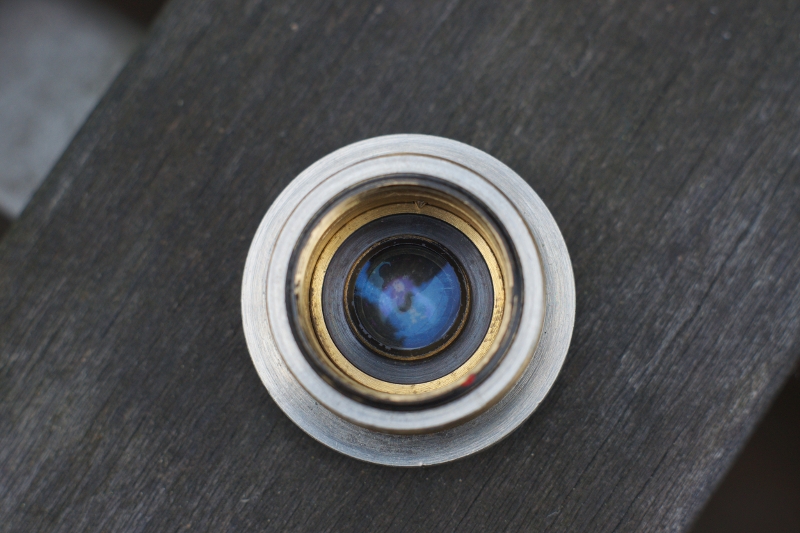

#3: Das fragliche Element von hinten/Kameraseite:

Anhang 19620

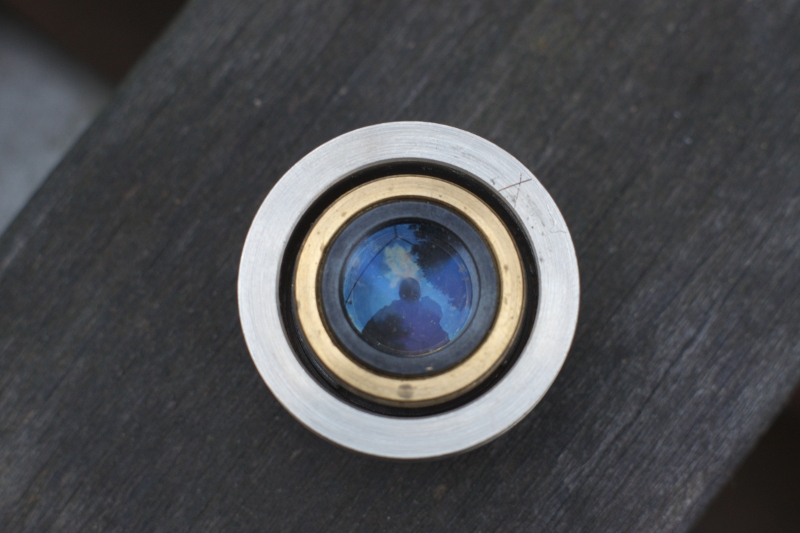

#4: dito, Vorderseite:

Anhang 19621

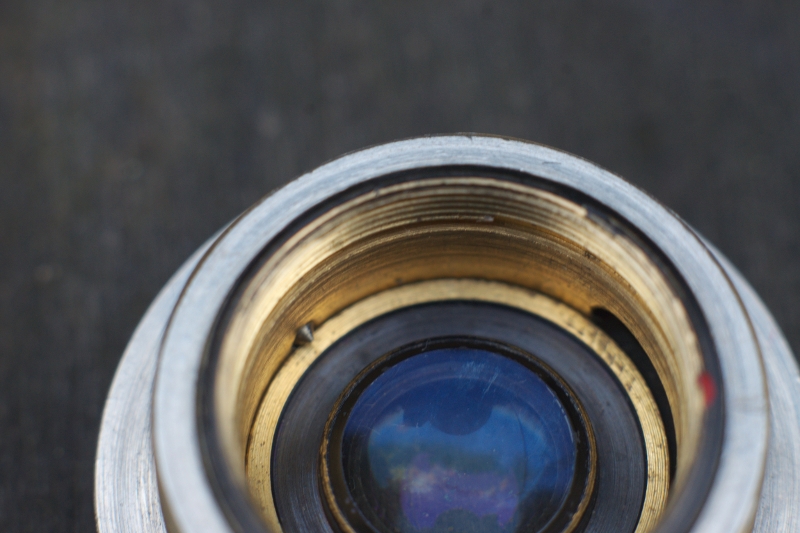

#5: Detailaufnahme von innen. Links die Spitze einer Schraube, die das Blendentöpfchen in Position hält, rechts der Schlitz, in den der Hebel zur Blendensteuerung ragt. An dieser Konstruktion kann man erkennen, dass sich das Messingelement noch herausnehmen lassen muss.

Anhang 19622

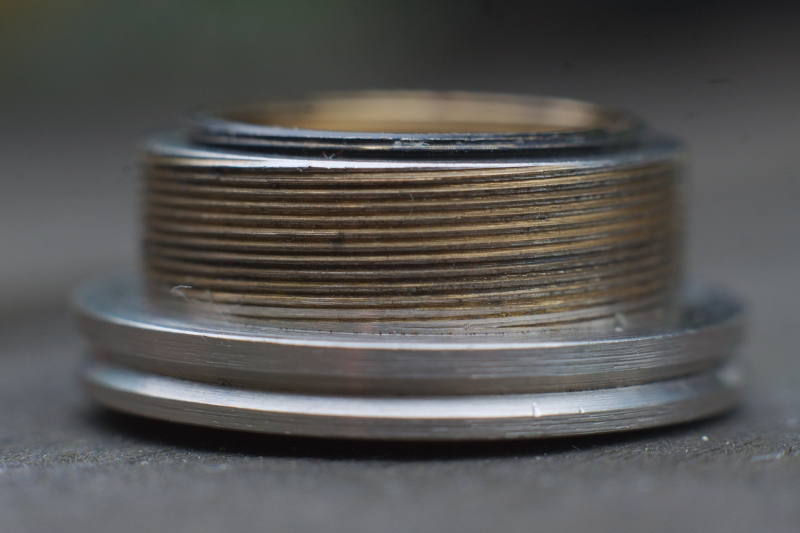

#6: Details von aussen. Die Frontlinse liegt hier unten.

Anhang 19623

Ob es hilft, weiß ich nicht, aber:

Es sieht so aus, als wenn diese Madenschraube, deren Spitze im Bild sichtbar ist, lediglich den Halt "sichert".. da teile ich Deine Einschätzung.

Oftmals sind aber durch das Alter in den Spalten Spanschichten entstanden, die ein herausgleiten von Elementen verhindern, auch wenn die Sperrschrauben schon längst gelöst sind.

Hier hilft es gelegentlich alles auf eine Karte zu setzen und die Optik zu fluten mit Aceton... das hab ich mal mit meinem Leitz Focotar gemacht, weil eben genau so ein Problem entstand. Ein Element wollte "partout" nicht mehr aus dem Tubus herauskommen.. ob ich nun mit kräftigen Schlägen den Tubus auf die Granitplatte schlug (natürlich so, dass die Gewinde nicht verdellen konnten, also vertikal) oder mit klopfen gegen den Tubus mit einem großen Schraubendreher - Heft.. nix half.

Ich hab dann das Objektivteil in Aceton eingelegt über Nacht und siehe da.. am nächsten Tag reagierte es dann.

Ist aber auf eigenes Risiko und bitte keine Vorwürfe, wenn es in diesem Falle nicht klappen sollte... ich kenne das Objektiv nicht.

LG
Henry

Danke für den Tipp, Henry. Ich habe hier kein Aceton, daher habe ich es mit Feuerzeugbenzin versucht: 1 1/2 Tage eingelegt in einem kleinen Marmeladenglas. Es ist jetzt noch sauberer als vorher aber der innere Tubus geht leider immer noch nicht raus. Morgen werde ich mal die Methode Klopfen/Schlagen versuchen. :ugly1:

Wenn noch jemand eine Idee hat, immer her damit!

Versuche vorher noch Isopropanol. Wenn es Aluminium ist, ist das besser als Benzin.

Gruß Gerhard
