Hi Forum,
ich hab Mist gebaut...beim Versuch die hakelige Fokussierung zu reparieren, hat sich der Schneckengang getrennt. jetzt krieg ich ihn nicht wieder zusammen....ich bin ein Genie :autsch::spitze:
hat jemand eine Idee, wie ich das wieder zusammen bekommen?
Danke schonmal im Vorraus.
lg timo
Mit viel Geduld!
Bei manchen Optiken klappts gut, bei anderen schlecht. Vor allem können die Gewindegänge verschrammt werden, dann fängts noch schlechter an.
Das Finden der richtigen Zuordnung der Gewindegänge ist dann das nächste Problem - sonst stimmt je nach Objektivaufbau Unendlich nicht mehr.
Immer mit der Ruhe und viel Geduld.Zitat:
Zitat von Räbenfluch
Anhaltspunkt sind immer die Hebel und Einstellorgane, die am Bajonett sitzen. Die sollen ja nachher wieder mit dem Innenleben korrespondieren.
Hast Du die Schrauben für die Geradführung gelöst und diese ausgebaut, als Du das Gewinde getrennt hast?
Oder hast Du lediglich eine Fokusringbegrenzerschraube gelöst und dann die Teile getrennt?
Mach mal ein paar gute und aussagekräftige Bilder davon.. dann kann ich vielleicht aus der Ferne helfen
LG
Henry
ich werde mal heute abend ein paar Bilder hochladen...
Man, das wär toll, wenn ich die Optik wied zusammen bekommen könnte :lol:
Danke schonmal für die Hilfe
Lg timo
Das Schenckengang einfädeln war bei mir schon mehrmals ein Punkt an dem ich die zerlegte Optik aufgegeben habe.
Und dann erst beim zweiten Versuch einige Zeit später mit neuem Ehrgeiz und höherer Stressresistenz dann wieder zusammen gebracht habe.
Also wenns nicht klappt, nicht immer verzweifelter weiter versuchen, sondern mal beseite legen, und paar Tage später nochmal ran!
Also, hier ein paar Bilder. Was weißeres als die Tageszeitung hatte ich gerade nicht zur Hand ;)
Anhang 18921Anhang 18924

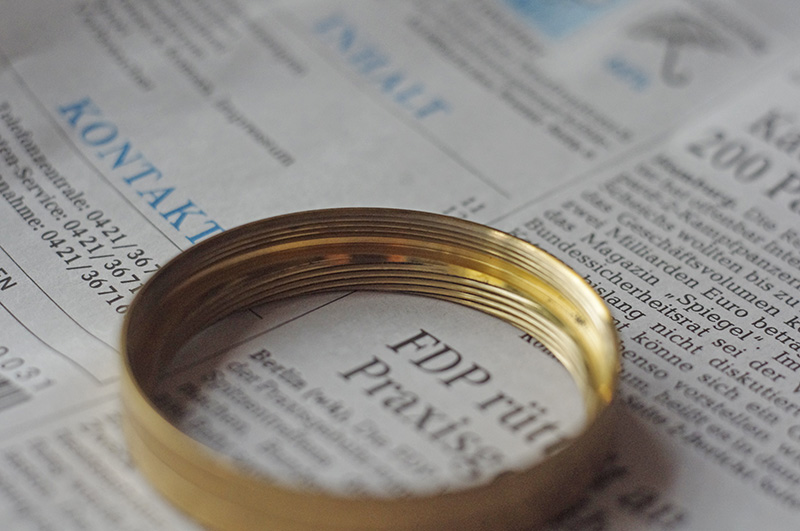

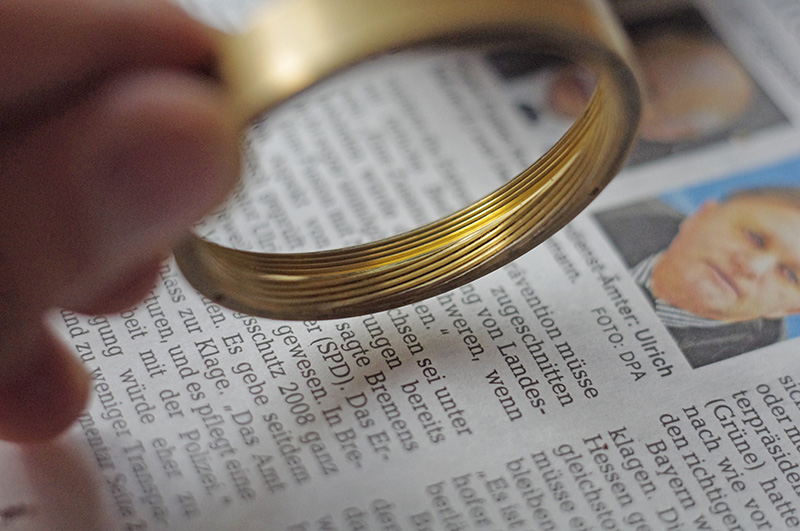

Der eine Teil des Schneckengangs
Anhang 18922Anhang 18926

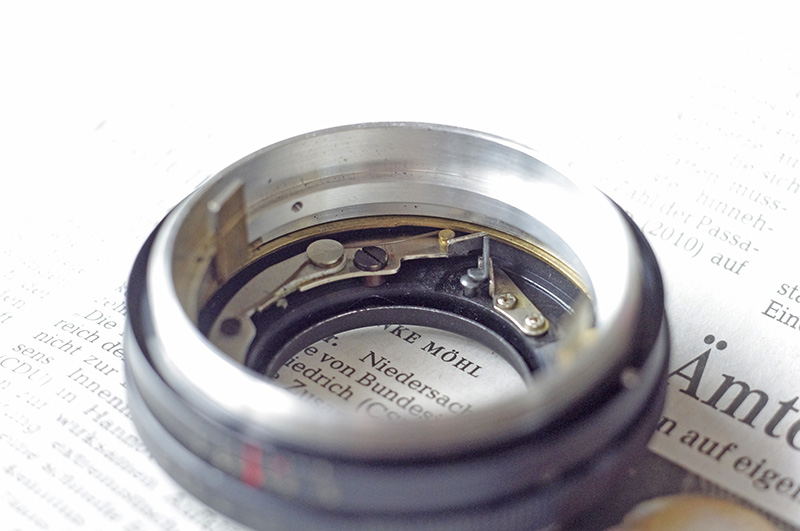

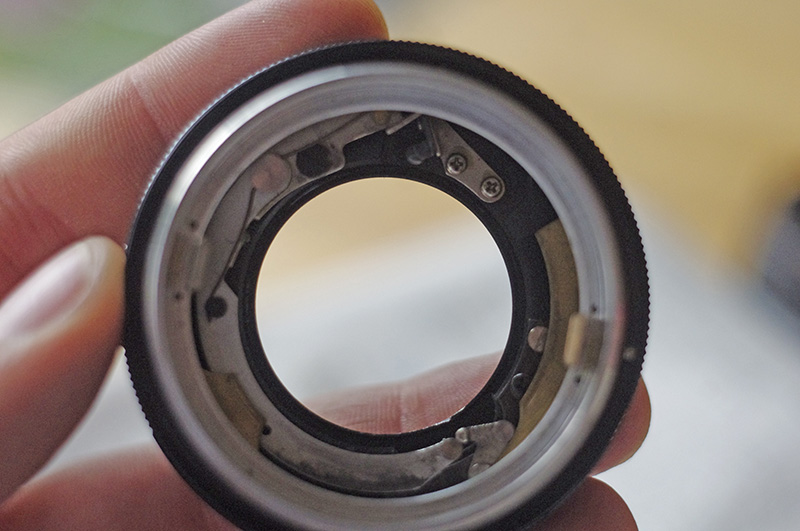

Die Objektivbasis mit Bajonett und Blendenmechanik, auf das Gewinde wird der obige Ring geschraubt
Anhang 18923Anhang 18925

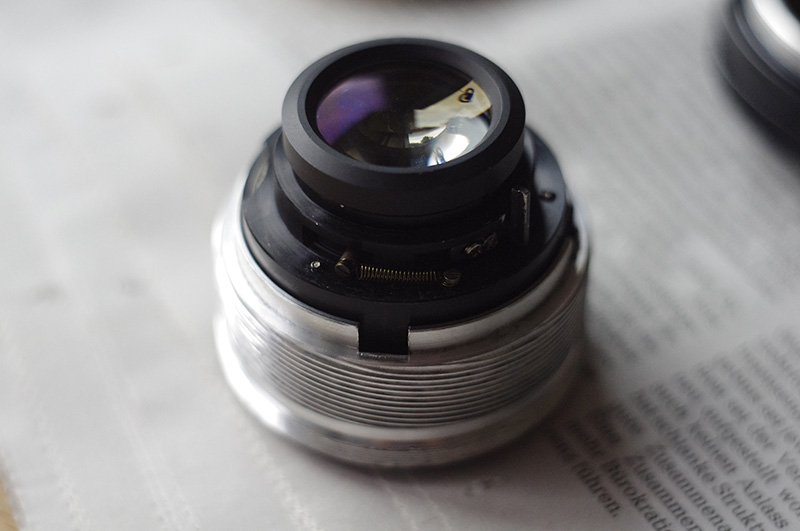

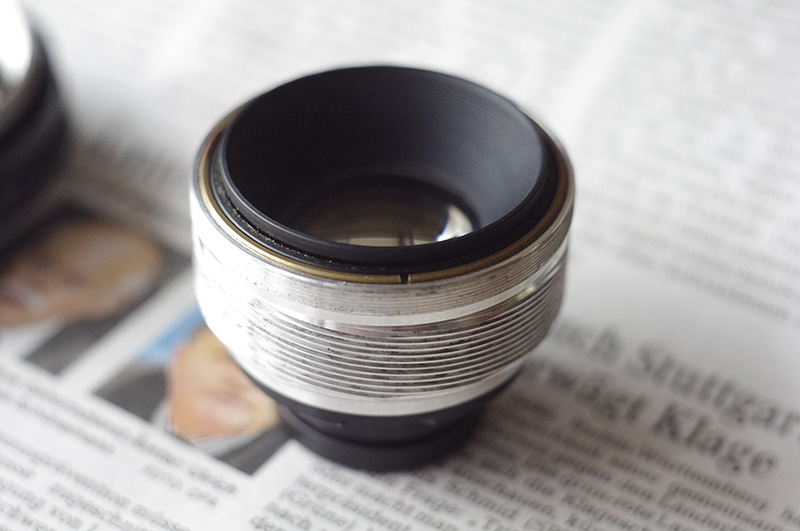

Die Optische Einheit des Objektives mit dem anderen Teil der Blendensteuerung und dem Gegenstück des Schneckengangs
Ich hoffe ich hab alles richtig gemacht, mit der Bidgröße und so...
Lg Timo
Der erste Schritt ist natürlich, denn messingfarbenen "Übersetzungsring" vom flachen Fokusgewinde so wieder einzufädeln, dass die Begrenzungen und Skalen sauber ablesbar sind.
Dieser "Messing-Ring" dient dem Vorschub der optischen Einheit und übersetzt die flache Fokusringbewegung in eine "steile Vorwärtsbewegung" der optischen Baugruppe, deshalb die unterschiedlichen Gewinde.
Also zunächst den Messingring wieder einfädeln. Sobald diese sitzt und einen Anschlagsbegrenzerschraube.. (muss irgendwo sein) wieder an Ort und Stelle sitzen, kommt der eigentlich spannende Teil :
An der optischen Baugruppe siehst Du den Spalt im Gewinde.. in diesen Spalt taucht die Geradführung ein.. die Geradführung ist dieser lange Messingfarbene Hebel, den man gut in dem Endstück sehen kann.
Das heißt also, es ist klar, wo die Teile "zusammenkommen" müssen.. nämlich genau dort, wo diese Geradführung in die Gewindeaussparung in der optischen Baugruppe eintauchen muss.
Man bekommt es meist hin, wenn man die Fokusring - Begrenzung dazu etwas löst und den Fokusring dann leicht verdreht... so gleicht man dann den "Eintauch-Punkt" der Geradführung etwas aus und es sind dann vielleicht nur einige mm, die man die Sache dann noch verdrehen muss.
Wichtig ist aber eben, den genauen Einsprung zu finden, damit die Geradführung in etwa dort "landet", wo sie in die Aussparung in der optischen Baugruppen eintauchen kann.
Versuch das einige Male.. es sollte klappen und ist eigentlich nur ein "Geduldsspiel". Auf keinen Fall solltest Du Dich aus der Ruhe bringen lassen und mit zuviel Gewalt versuchen, die Einstiege zu finden. Oftmals hilft es, eine plane Unterlage (Kachel oder ähnliches) zu nehmen, und dann in Ruhe auch in der Gegenrichtung leicht zu drehen, bis man das Gefühl hat, jetzt greifen die Gewindegänge an zwei Stellen.
Ist Fummelkram, und man muss sich dann noch klarmachen, wo an welcher Stelle die Teile für den Blendenstößel oder das Schlagwerk in welcher Stellung zusätzlich stehen müssen, wenn der Einstieg in etwa gefunden ist, so das optischen Baugruppe und Geradführung miteinander korrespondieren, also an passender Stelle sitzen.
LG
Henry
Übrigens Timo,
Du kannst gern von mir eins abhaben - "solange" - das heisst bis auf weiteres...
Damit wärst Du mit dem Zusammensetzen nicht in Eile und könntest einen entspannten Moment abwarten, um es wieder zusammen zu bekommen.
Ich benutze es so gut wie nie.
LG
Martin
(Gröpelingen)!
