Hab einen Teilaspekt, der in einem anderen Thread um die Braun Paxette Objektive entstand, mal aufgegriffen und hier mit in die Entwicklerecke kopiert, damit dieser Aspekt nicht verloren geht.
Kann auch ein wichtiges Argument sein und eine eigene Betrachtung wert, denn neben den V-Objektiven gehen auch diese Objektive hervorragend zu adaptieren an das System.
Ja, es ist schon so einiges passiert.. grad heut wieder..
Da erreichte mich ein Paket von Santos mit Objektiven zur Braun Paxette... Inhalt:
1. ein 3.8/135mm Staeble Telexon
2. ein 2.8/50mm Braun Color Ultranit gebaut von Staeble
2. ein 3.5/35mm Staeble Lineogon
Es galt zu klären, ob man diese Objektive befriedigend über das VNEX System für die Sony an die NEX bekommt.. so dass auch ein Unendlich machbar ist..
JA.. man bekommt sie völlig easy an das System.
Eine 10mm Mutter sorgt mit nur minimaler Justage des U-Punkt um einige 1/10tel in der Objektivkopf-Mutter für perfektes Unendlich...
Objektiv auf Unendlich stellen und sich freuen. Hilft auch bei schwergängigem Fokusring am Telexon.. muss man nun nicht mehr reparieren.. grins.
Anhang 18355
Gibt ein paar nette Nebeneffekte am VNEX System.. die man sicher hervorragend gebrauchen kann:
1.
Das Ultranit 2.8/50mm hat eine "normale", eingravierte Naheinstellgrenze von etwas unter einem Meter (vermute mal bei 80 cm). Diese wird am VNEX System nun
verbessert auf 18 cm (auf unendlich am Objektivauszug gestellt) respektive 15,5cm (Objektiv auf gravierte Naheinstellgrenze eingestellt)
2.
Das Lineogon 3.5/35mm hat eine "normale", eingraviert Naheinstellgrenze von etwas unter einem Meter (vermute ebenfalls um die 80cm). Diese wird am VNEX System nun verbessert auf 10 cm (auf Unendlich am eigenen Fokusring eingestellt) respektive 9 cm (Fokusring auf 0,80 Meter eingestellt).
3. Beim Telexon hab ich das aufgrund der Schwergängigkeit des eigenen Fokusrings nicht ermittelt.
Somit sind also alle 3 Objektiv voll an der NEX nutzbar. Es ergeben sich exzellente Verbesserungen in den Nahbereich hinein, so dass die mit dem NEX angepeilten Naheinstellgrenzen von 50mm Objektiven nochmals deutlich unterschritten werden.
Jedes Objektiv hat jetzt seine eigene Mutter, die an das VNEX SYSTEM passt. Durch simples "Umschrauben" des gesamten Objektivs am VNEX Modul vollwertig mit den Braun Paxette Objektiven an der NEX gearbeitet werden. Hierbei ist eine erheblich verbesserte Naheinstellgrenze zu erreichen, die gerade in Sachen "Blümchen" und Bienchen" zusammen mit den "Viel-Lamellen" - Blenden für hervorragendes Bokeh sorgen könnte.
Die Test überlasse ich dem Besitzer, der die Objektive die Tage wieder zurück geschickt bekommt. Da er auch ein VNEX System erwerben will, hoffe ich dann auf einen Bericht über die Objektive in allen Disziplinen. Was ich so auf die Schnelle beim Einstellen des U-Punktes sah.. hervorragende Objektive !!
LG
Henry
Liste der Anhänge anzeigen (Anzahl: 6)
Zitat:
Zitat von
Santos
Hallo Henry,
das ging ja schnell :clapping ich freue mich dass Deine Beurteilung so gut ausfällt und ich die Objektive nutzen kann. Was ich dazu brauche schickst Du mir sicher (inkl. Rechnung) mit einigen Erklärungen zu, Du weißt ich bin ein Ei was Technik betrifft und ohne Hinweise oder Anleitung, nach der ich mich richten kann, wird da nichts rund laufen.
Auf jeden Fall freue ich mich, dass ich diese alten Objektive nutzen kann und werde auf jeden Fall einen Test, bebildert, hier einstellen.
LG Santos
Jo, wir machen dann noch einen Kursus.. grins. :lol:
Mit den Paxette Objektiven ist es durch die Muttern und die Voreinstellungen einfach nur "Umschrauben".. so wie wenn Du ein M42 Objektiv einschraubst.. stimmt soweit alles, eben durch die Höhe der Mutter, hier 10mm Muttern in welche alle Objektive geschraubt sind.
Man braucht dann nur noch ein Objektiv aufschrauben auf das VNEX Modul.. thats all.
Hier eine Bildstrecke..
Anhang 18356

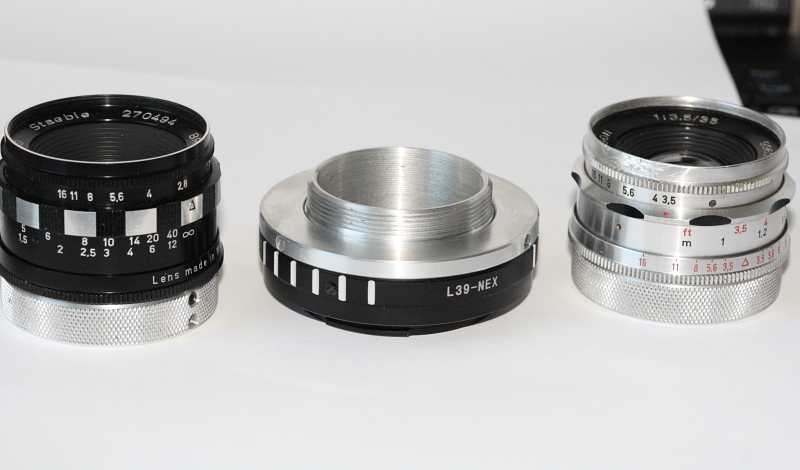

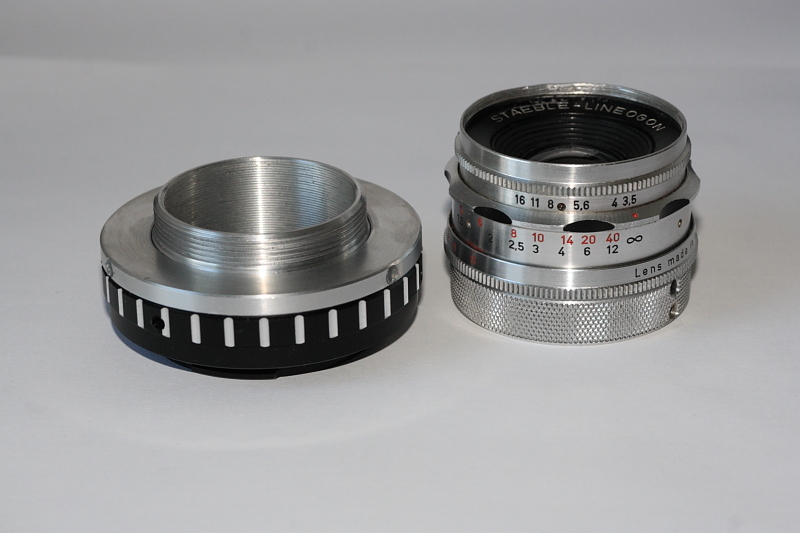

Links das VNEX Modul, rechts Dein Lineogon.. es ist nun in eine 10 mm Mutter des Systems eingeschraubt, wie man am unteren Ende des Lineogon sieht!
Dann wird nur das so präparierte Lineogon bis zum Anschlag auf das VNEX aufgeschraubt.. passt, wackelt nicht und erreicht unendlich !
Anhang 18357

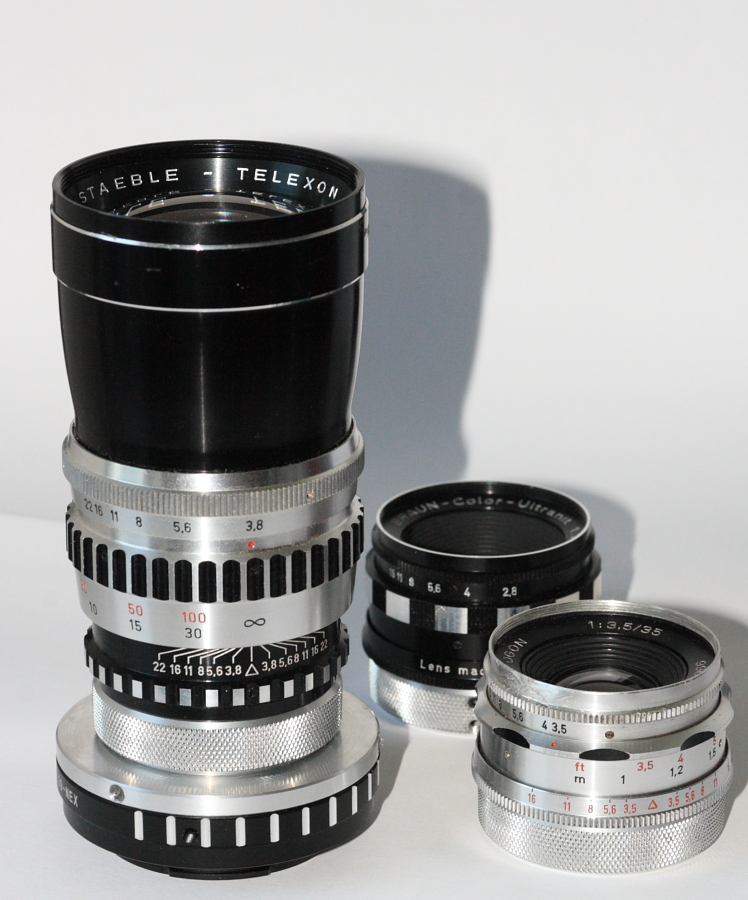

Und nun nehmen wir die anderen Objektive dazu.. ebenfalls mit einer Mutter ausgestattet, damit man einen schnellen Wechsel erreichen kann..
Anhang 18358

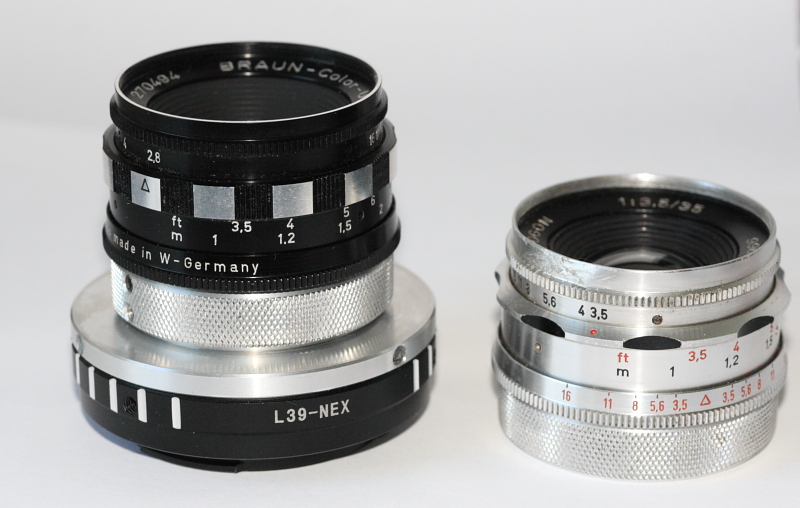

Auch das links zu sehende Ultranit hat am Ende nun eine 10 mm Schraube bekommen.. damit wird es, wie vorher das Lineogon, einfach bis zum Anschlag auf das VNEX Modul geschraubt. Passt alles genauso, weil ja alle Objektive zur Braun Paxette das gleiche Auflagemaß haben.. also alle Objektive für die BRAUN PAXETTE gleich weit von der Filmebene entfernt an der Kamera befestigt waren.
Anhang 18359

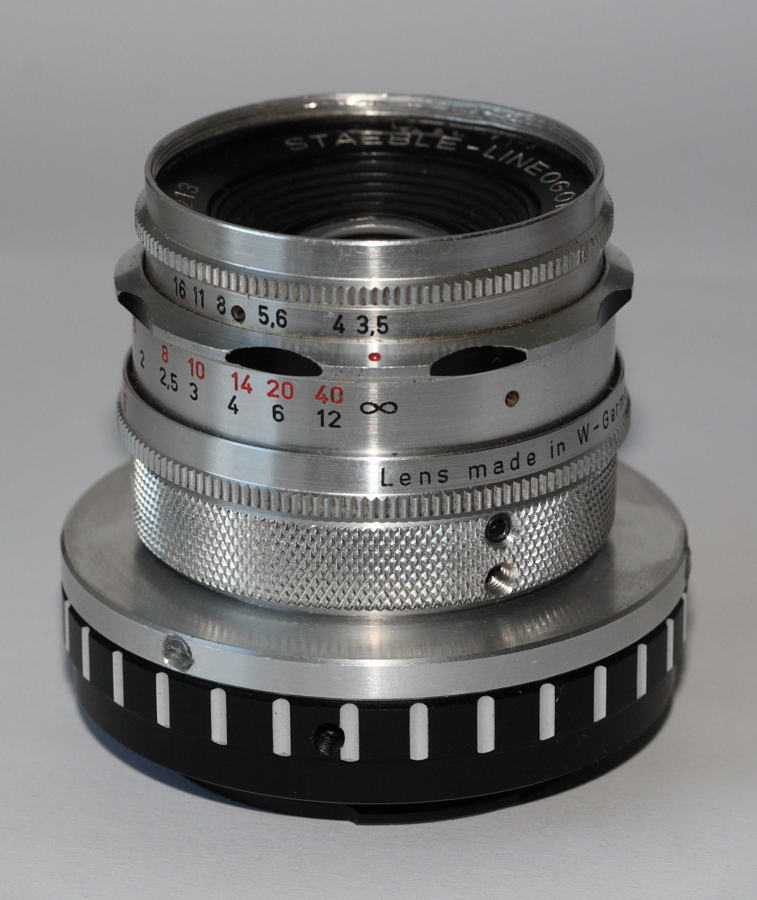

Da nun jedes Objektiv so eine Mutter hat, sind die Verhältnisse sehr einfach.. man schraubt einfach die Mutter/Objektiv-Kommbination auf das VNEX Modul.
Mit der Mutter und dem Objektiv haben wir uns also einen auswechselbaren "Objektivkopf" gebaut !
So haben wir mit dem VNEX Modul und 3 x 10er Muttern ein Wechselsystem für Deine 3 Stck. Braun Paxette Objektive..
Man kommt natürlich mit einer Mutter aus, muss dann aber jedesmal vorher mit dem Werkzeug das Objektiv von der Mutter lösen, Objektiv rausdrehen, neues Objektiv reinschrauben in die Mutter, Objektiv sichern gegen versehentliches herausschrauben und kann dann erst den Objektivkopf nutzen.
Für mehrere Objektive in einem Wechselsystem ist es schon deutlich vorteilhafter, für jedes Objektiv eine eigene Mutter zu nehmen, um dann einen Schnellwechsel zu erreichen, wenn man die Brennweiten wechseln will.
Auch wenn ich es hier jetzt einmal zeigen, so muss ich im Anschluss an das Bild aber auch gleich etwas klarstellen:
Anhang 18360
Hier im Bild ist das Staeble Telexon 3.5/135mm zu sehen, ebenfalls präpariert mit einer 10 mm Mutter an das VNEX Modul gebracht.
Es handelt sich hierbei um ein sehr schweres und "massiges" Objektiv mit einem Schwerpunkt, der weit über den maximal zulässigen Schwerpunkt des VNEX Moduls herausragt. Das Objektiv hält und wird getragen
Das VNEX System wurde dazu entwickelt, um relativ kleine Vergrößerungsobjektivköpfe an der Sony und einigen anderen Kameras nutzbar zu machen. Weil sich nun herausstellte, dass die Objektive zur BRAUN PAXETTE wunderbar ohne große Modifikationen passt, bedeutet dies aber, dass der Betrieb solcher "Geschosse" an dem VNEX Modul auf eigene Gefahr geschieht und auch zu einem Schaden am Modul führen kann.
Das Gewinde ist im oberen Teil 3 - Punkt gelagert und mit Kunststoffführungsstiften versehen. Sollten diese durch ein zu hohes Objektiv-Gewicht und einen zu stark nach vorn verlegten Schwerpunkt ausreißen (vorn sitzen im Objektiv meist die schwersten Linsen), so ist dies nicht durch eine Garantie gedeckt.
Also jeder experimentiert da auf sein eigenes Risiko. es ist verständlich, dass ein so "zartes" VNEX Gebilde nicht auch noch große Telebrennweiten aufnehmen und gefahrlos halten kann.
Das nur als ernst zu nehmender Hinweis, denn dafür ist das System nicht ausgelegt und will mit "Bedacht" seine Möglichkeiten schon in Grenzen halten. Hier ist also unbedingt drauf zu achten, dass derartig schwere und langbrennweitige Objektive nur mit händischer Unterstützung, aber nie frei hängend am System benutzt werden !!
Hier mal ein schnelles Bild aus dem Fenster mit dem Telexon 3.8/135mm bei Offenblende.. Unendlich.. kein Problem.
Anhang 18361
Und hier der Link zur Vollauflösung.. http://digicamclub.de/dunkelnetz.de/...5/dsc02387.JPG
nur um zu zeigen, dass es geht.. Turm ist etwa 80 Meter entfernt..
LG
Henry
Liste der Anhänge anzeigen (Anzahl: 2)
Ja, ist sehr schade, dass Du sie wieder verkauft hast.. trotzdem meinen Dank für den Hinweis..
Wir werden die Eignung für die Paxette-Objektive zu den Vorzügen in der Werbung für das System hinzufügen..

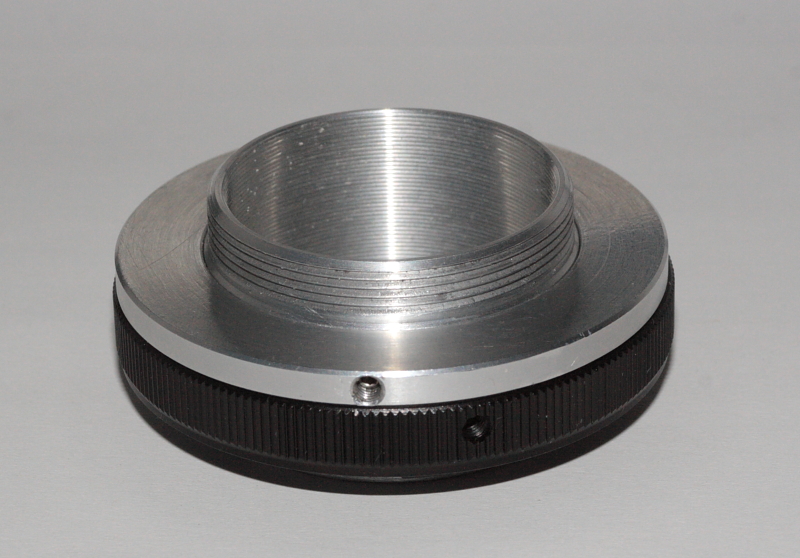

Ich habe heute grad einen T2 auf Nikon Adapter ins Haus bekommen. Nun muss ich herausfinden, wie weit die Nikon Kameras einen Überstand über den Adapter in den Spiegelkasten akzeptieren (Crop und KB Kameras wie die D700).
Wenn da noch 2.5mm erlaubt sind, ohne das die elektrischen Kontakte berührt werden oder der Tubus aufsetzt, könnte das System auch für Nikon Kameras als VNIK durch einfaches Ummontieren des Adapter-Inlet's durchgehen...
Anhang 18362

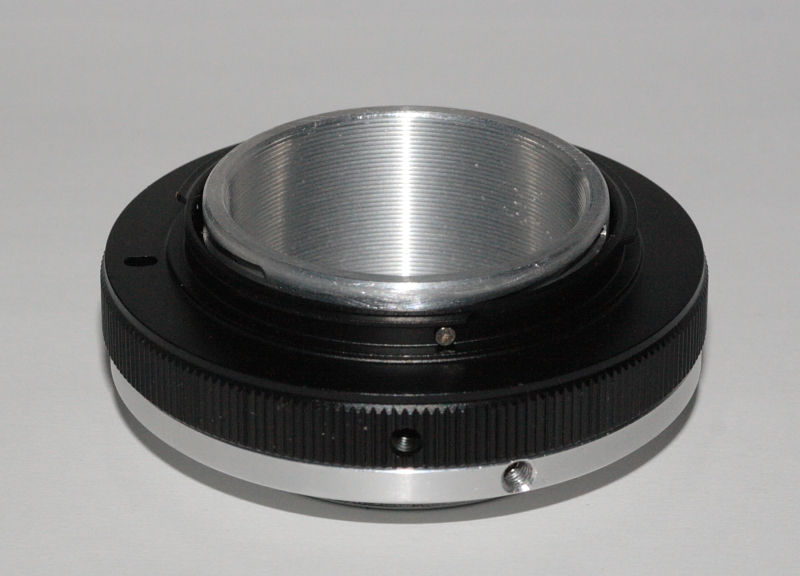

Und soweit dringt der Tubus über den rückwärtigen Teil des T2 auf NIkon - Adapter hinausstehend in den Spiegelkasten ein..
exakt 2,35 mm
Anhang 18363
Wenn die Nikon Kameras das "verkraften" ohne dass der Tubus gegen die elektrischen Kontakte der Kamera kommt, der Spiegel eventuell dagegen "knallt" oder er im Spiegelkastengehäuse "aufsetzt", kann das VNEX eben auch vollwertig an Nikon Kameras genutzt werden. Dies erweitert damit den Kreis der potentiellen Kauf-Interessenten erheblich.
Da auch der User ropmann ein System für die NEX erworben hat, wird er freundlicherweise mit einem T2 auf Sony Adapter die Eignung mit einem 80mm V-Objektiv an den Sony DSLR Kameras testen.
Wenn das dann auch noch funktionieren sollten, deckt das System schon eine Menge Kamerasysteme ab..
Wie in diesem Beispiel toll zu sehen, freue ich mich schon auf die Rückmeldungen, was alles an dem System funktioniert.. und was man vorher bei der Entwicklung noch gar nicht gesehen hat oder abschätzen konnte, da ich bislang zu viel mit den konstruktiven Details beschäftig war und bin.
Den Versuch, es mit einer Änderung an die µFT Kameras zu bringen, haben wir erstmal wieder verworfen zugunsten der Weiterentwicklung und Perfektionierung des Systems auch an andere DSLR Systeme.
