Zerlegung Olympus OM 50 1.4 - komme nicht weiter!
Hallo zusammen,
bin neu hier im Forum - daher erstmal ein Gruß an alle.
Habe mich an der Zerlegung eines Olympus OM 50 1.4 versucht, da die Blendenmechanik nicht mehr richtig funktioniert. Das hat soweit auch alles ganz gut geklappt. Nur bin ich jetzt an einer Stelle angelangt, an der es nicht mehr weiter geht. Das letzte zusammengehörige Stück ist noch die Frontlinse, das Restgehäuse und die dazwischen liegende Blendenmechanik. Meiner Meinung nach muss die Frontlinse raus um an die Blende zu gelangen. Aber wie ?? Es ist nirgends ein Ansatz vorhanden. Keine Nuten oder sonstiges. Kann es sein, dass man die Frontlinse mit einer Zange an derem Aussengewinde packen muss um sie dann rauszudrehen? Fände ich ziemlich gefährlich.
Bisher ging alles recht logisch auseinander, doch nun bin ich mit meinem Anfänger-Latein am Ende.
Daher habe ich noch drei Bilder zum besseren Verständnis angehängt. Das rot markierte soll dabei aus dem grün markierten ausgebaut werden.
Würde mich sehr freuen, wenn mir da irgendjemand aus diesem sympathischen Forum weiter helfen könnte.
Danke schonmal vorab.
Gruß,
Ralf
AW: Zerlegung Olympus OM 50 1.4 - komme nicht weiter!
Hallo und herzlich willkommen!
Leider kann ich Dir nur relativ wenig helfen: Hier (ganz unten bei Weblinks) gibt es eine Explosionszeichnung.
Ich meine mich aber erinnern zu können, dass Henry (unser Platzwart - gefällt mir sehr) das Objektiv schon mal offen hatte - einfach mal fragen.
AW: Zerlegung Olympus OM 50 1.4 - komme nicht weiter!
Hallo Rudolf,
vielen Dank für Deine prompte Antwort.
Leider kenne ich die Explosionszeichnung schon und komme damit auch nicht weiter.
Es ist einfach nicht zu erkennen, wie die von mir erwähnten Teile letztendlich zusammengefügt sind.
Vielleicht gibt's ja noch jemand, der damit schon Erfahrungen gesammelt hat.
Gruß,
Ralf
AW: Zerlegung Olympus OM 50 1.4 - komme nicht weiter!
Ergänzung -> Seriennummer: 611484
AW: Zerlegung Olympus OM 50 1.4 - komme nicht weiter!
Zitat:
Zitat von
Rudolfo42
Ich meine mich aber erinnern zu können, dass
Henry (unser Platzwart - gefällt mir sehr) das Objektiv schon mal offen hatte - einfach mal fragen.
Richtig! Henry hatte auf jeden Fall mal eines auf dem Tisch. Es war mal meines. Ich hatte damit ebenfalls meine Probleme, weshalb es dann auch unser hinnerker bekam.
LG Jochen
Re: Zerlegung Olympus OM 50 1.4 - komme nicht weiter!
vieleicht hilft dir das etwas weiter ? wnn ich die explosionszeichnung richtig interpretiere, muss man zuerst die blendenmechanik ausbauen und dann könnte man erst die linse nach hinten entfernen ?
edit: korrigiere mich selbst: offensichtlich muss man zuerst die drei linsen, welche vor der Blende liegen, ausbauen. wie man den eingedrehten Ring, der den Teil mit den drei Linsen fixiert rausbekommt, ist mir allerdings nicht geläufig.
AW: Zerlegung Olympus OM 50 1.4 - komme nicht weiter!
Also, ich würde es sehr vorsichtig mit den beiden (?) Schrauben aus Bild 3 probieren. Je nach Objektiv ist das Blendensystem in einem abgeschlossenen System verbaut - oder du hast eben viele Einzelteile auf dem Tisch.
Vor dem Herausnehmen wirst du wahrscheinlich noch die Schlitz-Zylinder-Schraube aus Bild 1 entfernen müssen.
Sollte das alles nichts bringen: die Befestigung der Frontlinse könnte ähnlich 'eingedreht' sein wie der Beschriftungsring ins Objektiv. Sobald da aber jemand mit Spuren von Kleber zur dauerhaften Fixierung gearbeitet hat, hast du ein ziemliches Problem.
Liste der Anhänge anzeigen (Anzahl: 2)
AW: Zerlegung Olympus OM 50 1.4 - komme nicht weiter!
Hallo zusammen.
Erstmal vielen Dank an alle, die hier zu Problemlösung mit beigetragen haben.
Das ganze hat sich mittlerweile aber erledigt. Ich hab' das Oly 50 1.4 komplett aufbekommen (puhh). Es war so, wie @CChris es vermutet hatte. Man musste den Frontlinsenrahmen,
der ohne jede Einkerbung war, ebenfalls so rausdrehen wie den vorderen Namensring auch. Dabei habe ich zufällig ein neues "Tool" zum Rausdrehen entdeckt.

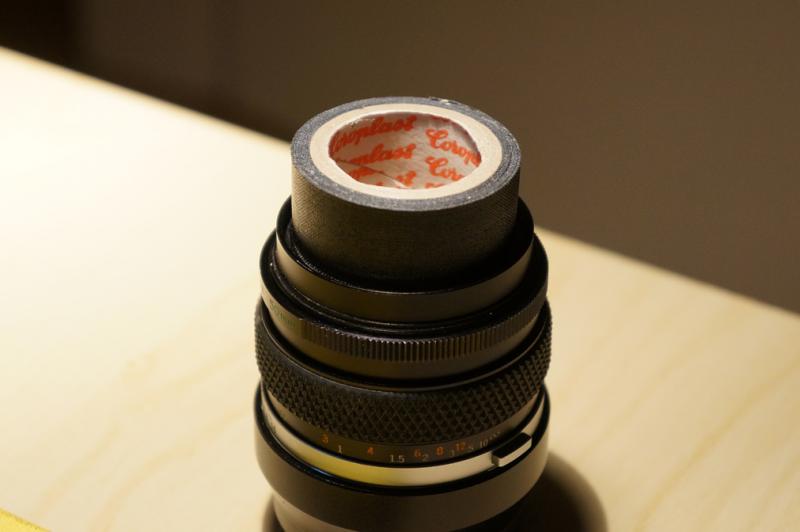

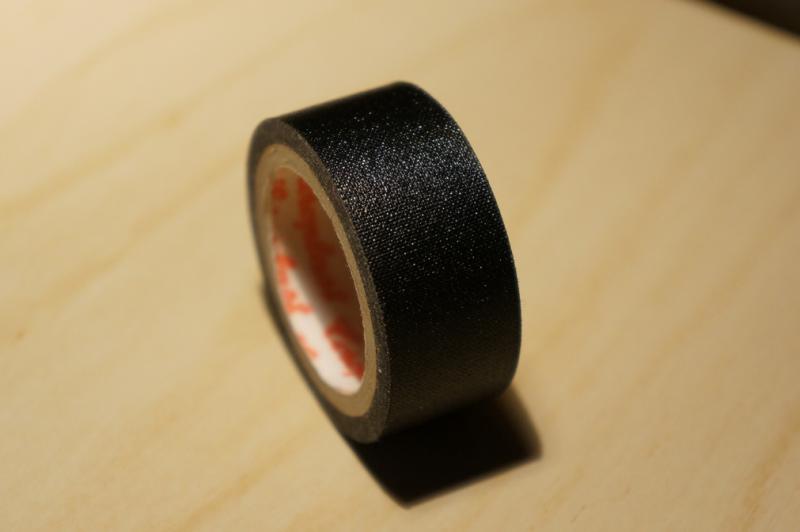

Man kann anstelle der sonst verwendeten Gummistöpsel (oder der teuren Linsenring-Dreh-Gummis) auch eine Rolle Gewebe-Isolierband nehmen.
Diese lässt sich im gewissen Rahmen durch Abwickeln im Durchmesser anpassen und hat einen super "Grip". Dadurch, dass das Isolierband am Rand immer ein wenig klebrig ist,
hat man eine richtig starke Haftreibung. Aber ohne, dass man dadurch irgendwas beschädigen kann, da es nachgiebig ist. Also mir hat's super geholfen.
Besser als mein Gummistöpsel aus der Spüle. Hab' daher noch zwei Bilder davon angehängt.
Hat mich jedenfalls sehr gefreut, auch als Objektiv-Rookie hier so freundlich unterstützt worden zu sein.
Gruß,
Ralf
Anhang 14735Anhang 14734
AW: Zerlegung Olympus OM 50 1.4 - komme nicht weiter!
Schoener Trick mit dem Klebeband. Werd' ich mir merken.
AW: Zerlegung Olympus OM 50 1.4 - komme nicht weiter!
Freut mich, wenn ich helfen konnte ;)
An Blendenproblemen leidende 50/1.4er sind gute Reparaturkandidaten, da sie meistens einen ähnlichen Aufbau besitzen - sowohl optisch wie auch mechanisch.
So habe ich auch mein 1.4/50 S.S.C. Canon günstig bekommen.
Man sollte sich aber mit dennoch mit den grundlegenden Abläufen einer Reparatur, dem entsprechenden Werkzeug und dem Aufbau des Objektives vertraut machen, bevor man sich an eine Zerlegung wagt.
