M42 Blendenstössel ohne Verkleben feststellen

Hallo,

hier im Forum wurde an verschiedenen Stellen ein Verkleben des Blendenstössels bei M42-Objektiven vorgeschlagen, um die Blende betätigen zu können.

Diese Idee finde ich persönlich nicht so gut, weil das ganze nur schwer rückgängig zu machen ist, wenn man den Originalzustand wieder herstellen möchte, z.B. für einen Weiterverkauf des Objektivs.

Ich habe mir daher etwas anderes überlegt und denke, dass dies an einer Vielzahl von M42-Objektiven - sicher nicht an allen - umsetzbar ist.

Man braucht nur eine sogenannte Adernendhülse, die in der Elektrobranche verwendet werden und die man in jedem Baumarkt in verschiedenen Grössen für ein paar Cent kaufen kann.

An einem Helios 44M-4 zeige ich Euch mal, wie das funktioniert:

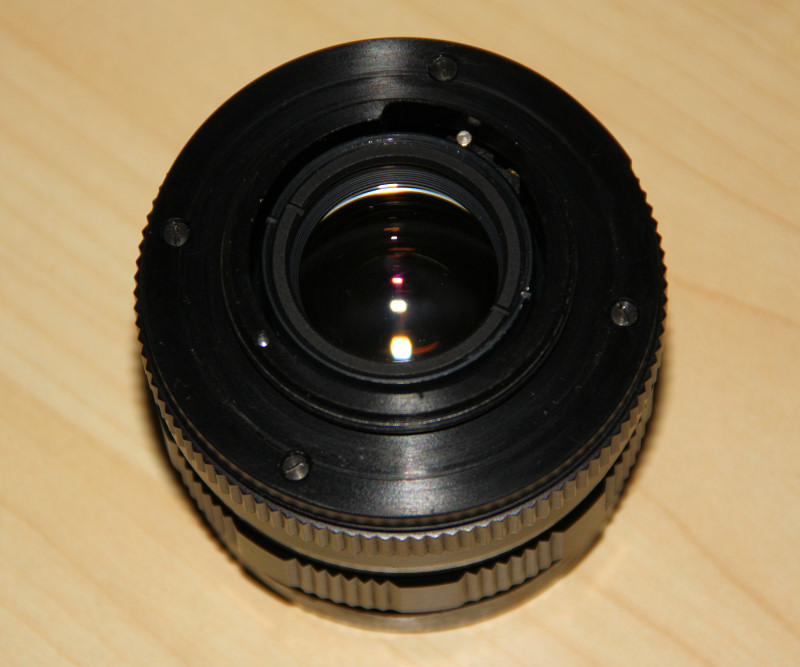

Hier zunächst der Ausgangszustand mit vorstehenem Blendenstift:

Anhang 3772

Einfach die 4 Schrauben lösen und die Objektivrückwand mit M42-Gewinde abheben, Vorsicht, dass der Blendenstift nicht ins Innere des Objektivs fällt (am besten festhalten) !

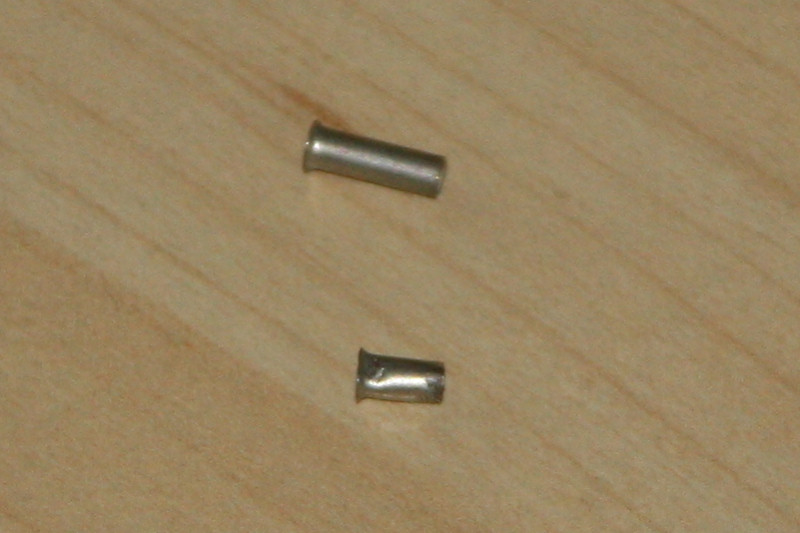

Im nächsten Bild sieht man nun eine solche Adernendhülse (im Hintergrund). Diese muß zunächst auf etwa 3mm gekürzt werden, das entspricht so etwa der Länge des Blendenstössels, der aus dem Objektiv ragt. Im Vordergrund des Bildes erkennt man eine gekürzte Endhülse.

Anhang 3774

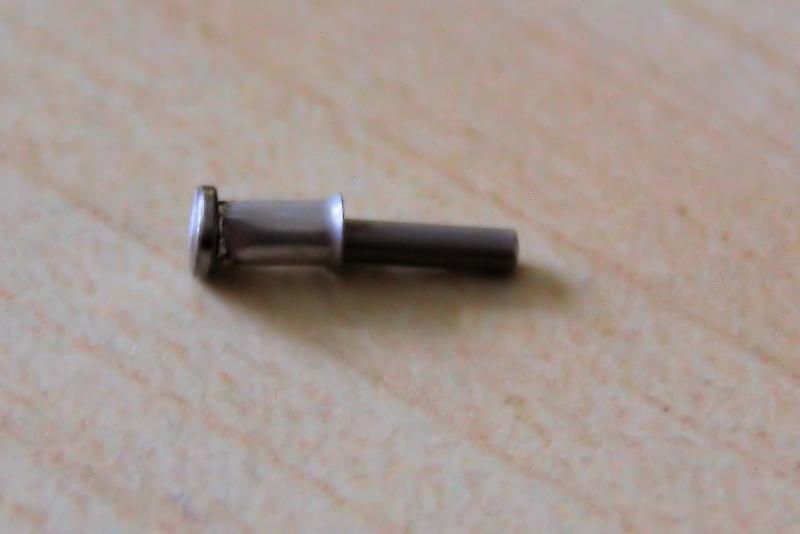

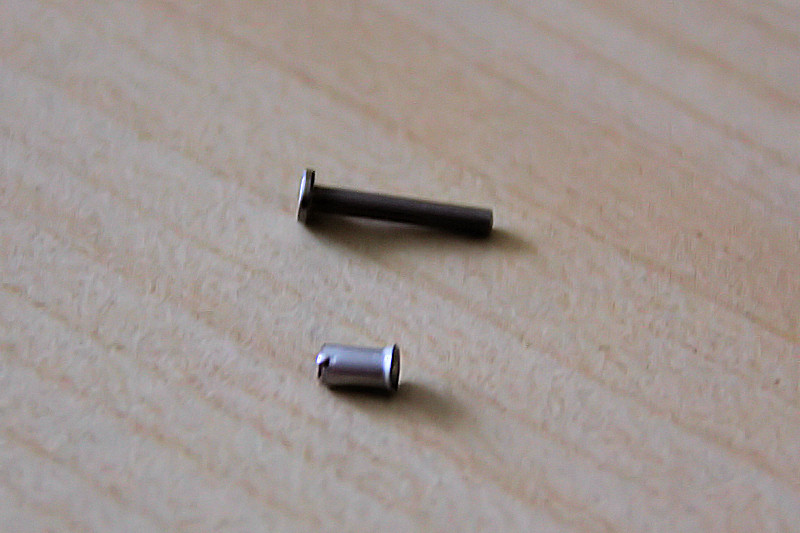

Dieses kurze Stück wird nun einfach über den Stössel geschoben,

Anhang 3775 Anhang 3776

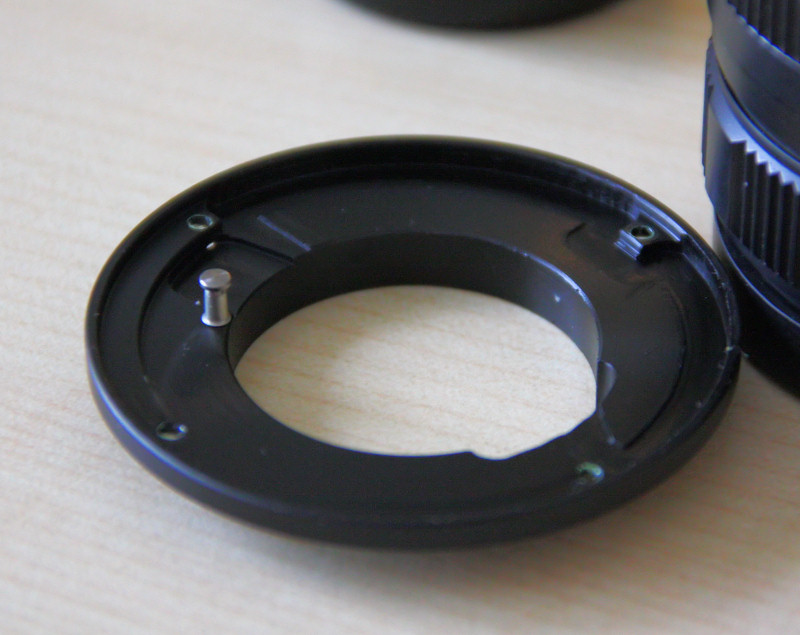

der modifizierte Stössel wieder in die Objektivrückwand gesteckt

Anhang 3777

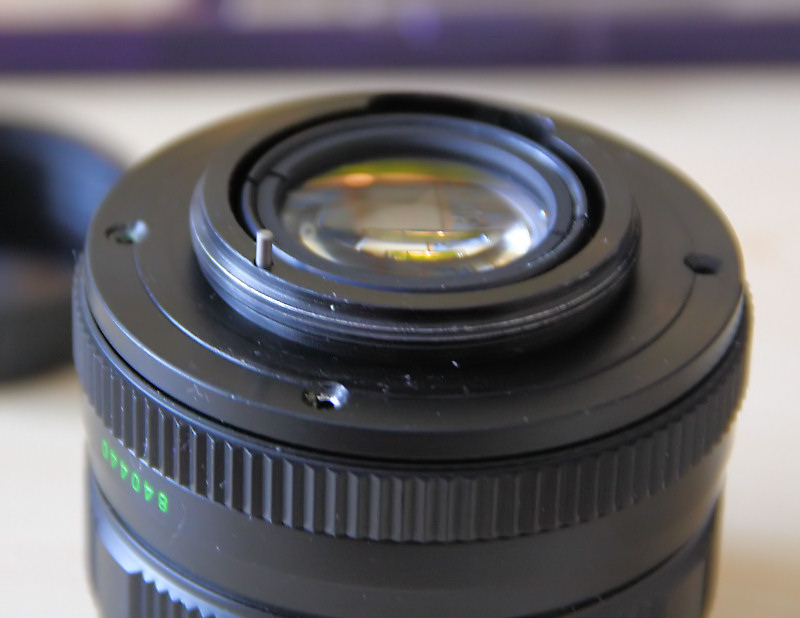

und das ganze wieder am Objektiv festgeschraubt, dabei wieder aufpassen, dass der Stössel nicht ins Objektiv fällt.

Anhang 3778

Der Blendenstössel drückt nun immer nach unten. :peace:
Arbeitsaufwand: 5-10 min, auch mit 2 linken Händen so wie bei mir.

Und das tolle daran: in 5 min ist das ganze wieder rückgängig gemacht und die ganze Klebstoff-Sauerei fällt weg.

Ich habe es bis jetzt am Helios und an einer Porst-Linse so gemacht, die Mechanik mit dem Blendenstössel war bei beiden ähnlich und es funktioniert bei beiden astrein.

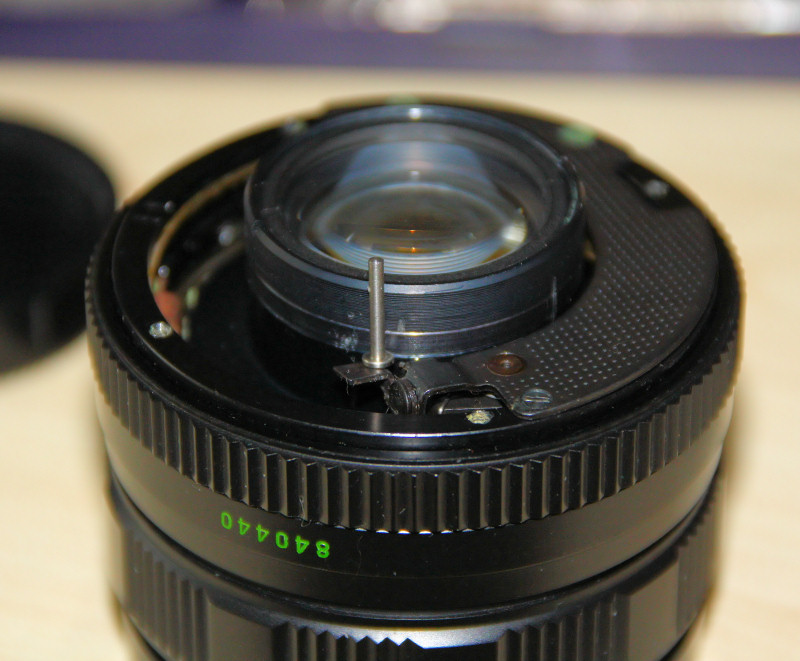

Hier sieht man nochmal die Mechanik am Helios, der Blendenstössel steht auf dem Hebelchen, das von ihm nach unten gedrückt wird.

Anhang 3773

Wäre interessant zu erfahren, ob es auch andere Mechaniken gibt, bei denen die beschriebene Methode nicht funktioniert, ich kenne bislang noch nicht soooo viele Objektive.

LG
Stefan

Alternativ geht das auch mit einem Stück Q-Tip! Das Plastik dürfte sogar von der Anpassung etwas komfortabler zu sein - zudem kann man das aufschneiden und so um den Pin legen; also entfällt das Entfernen des Pins, um die Vorrichtung anzubringen.
"Schwierige" Objektive sind z.B. solche, bei denen man u.U. erst den Frontring abschrauben muss, um an den Blenden-Pin zu gelangen. Dies sind u.a. das Yashinon DS 1.7/50 und das Yashinon DS-M 1.7/50, ebenso das Auto Miranda TM 2.8/50. Und da sind bestimmt noch einige weitere Objektive, bei denen das auch etwas schwieriger ist.

Hallo Loeffel
Das ist ein Supertip, dass ich als Elektriker nicht draufgekommen bin....:donk:donk:donk:donk

Ja ja - oft liegt das Gute so nah!
Herbert, einfach mal länger wachbleiben ;)

Zitat:

---

Zitat von Herbert1950

Hallo Loeffel
Das ist ein Supertip, dass ich als Elektriker nicht draufgekommen bin....:donk:donk:donk:donk

---

Ja, danke.
Aber ich muß sagen, der Tipp mit den Q-Tips von djo gefällt mir noch besser. :beten:
Zumal ich die doch öfter daheim habe als Adernendhülsen. Aber auf das naheliegendste kommt man oft nicht.

Das ist das tolle am Forum hier: Gemeinsam werden wir immer besser! :peace:

LG
Stefan

Zitat:

---

Zitat von praktinafan

Ja ja - oft liegt das Gute so nah!
Herbert, einfach mal länger wachbleiben ;)

---

Da hat mein Weiberl was dagegen...... ( brauchst eh nicht kommen:motz)

Hallo,
habe das jetzt auch an meinem Helios ausprobiert (mit dem Q-Tip -Stück), hat einwandfrei geklappt. Vielen Dank für die Anleitung!

Viele Grüße, Katrin.

Habe mein Pentacon 2,8 / 29 mit dem Q-Tip "verbessert", klappt super...

jetzt kann ich's in die Türkei mitnehmen...

Zitat:

---

Zitat von Herbert1950

Habe mein Pentacon 2,8 / 29 mit dem Q-Tip "verbessert", klappt super...

jetzt kann ich's in die Türkei mitnehmen...

---

Ja dann...

Viel Spass in der Türkei ! :)

Also die Idee ist echt genial!

Aso Fraenzel, her mit der Linse von Dir dann kann ich den kleinen Stoessel und ein Q-Tip einbauen... ;)

Oder beim naechsten Bierchen im Groeninger basteln...


muhap,
Klaus
