DigicamClub - Digitalfotografie neu erleben - Tipps zu Pflege, Reparatur/Restauration und Umbau https://www.digicamclub.de/ de Sat, 25 Apr 2026 18:12:46 GMT vBulletin 60 https://www.digicamclub.de/images/misc/rss.png DigicamClub - Digitalfotografie neu erleben - Tipps zu Pflege, Reparatur/Restauration und Umbau https://www.digicamclub.de/ Suche Infos zur Schaltung des KIEV 60 TTL-Prismas, neuerer Typ https://www.digicamclub.de/showthread.php?t=27432&goto=newpost Thu, 09 Apr 2026 13:14:15 GMT Hallo, ich habe eine KIEV 60 mit dem neueren TTL-Prisma, also den Schiebeschalter statt dem Drehknopf zum Anschalten. Dazu finde ich keine Schaltungsunterlagen. Ich habe es mal aufgemacht. Für mich sieht es so aus wie eine Komparatorschaltung mit 2 in Reihe geschalteten CdS-Widerständen. Innen... Hallo,
ich habe eine KIEV 60 mit dem neueren TTL-Prisma, also den Schiebeschalter statt dem Drehknopf zum Anschalten. Dazu finde ich keine Schaltungsunterlagen. Ich habe es mal aufgemacht. Für mich sieht es so aus wie eine Komparatorschaltung mit 2 in Reihe geschalteten CdS-Widerständen.
Innen ist ein sowjetisches IC 1112ПП2 (transliteriert: 1112PP2), für das es auch keine Unterlagen gibt. Könnte eine Art Analogrechner sein.
Der Fehler:
Von den beiden LEDs im Sucher leuchtet nur noch die für die Unterbelichtung. Es gibt 2 Trimmpotentiometer zum Abgleich. Das für starke Beleuchtung hat keinen Durchgang mehr. Darin vermute ich den Fehler. Weiß jemand, welchen Widerstandswert die beiden Trimmpotis hat? Oder hat jemand gar einen Schaltplan für das Ding? ]]> Tipps zu Pflege, Reparatur/Restauration und Umbau HolgiM https://www.digicamclub.de/showthread.php?t=27432 Restaurierung eines Biotar 2/58 https://www.digicamclub.de/showthread.php?t=27431&goto=newpost Tue, 07 Apr 2026 13:46:01 GMT Hallo Leute, ich habe über Ostern ein Biotar 2/58 restauriert. An dem Objektiv hat sich nichts mehr bewegt. Ich habe mich an das Video hier gehalten: https://www.youtube.com/watch?v=GFgOVgSdTHk Unten ist ein Bild von der Pinzette, die ich mir extra dafür zurechtgebogen und gefeilt habe. ... Hallo Leute,

ich habe über Ostern ein Biotar 2/58 restauriert. An dem Objektiv hat sich nichts mehr bewegt. Ich habe mich an das
Video hier gehalten: https://www.youtube.com/watch?v=GFgOVgSdTHk
Unten ist ein Bild von der Pinzette, die ich mir extra dafür zurechtgebogen und gefeilt habe. Teilweise habe ich mit einer
Handpipette Azeton eingefüllt.

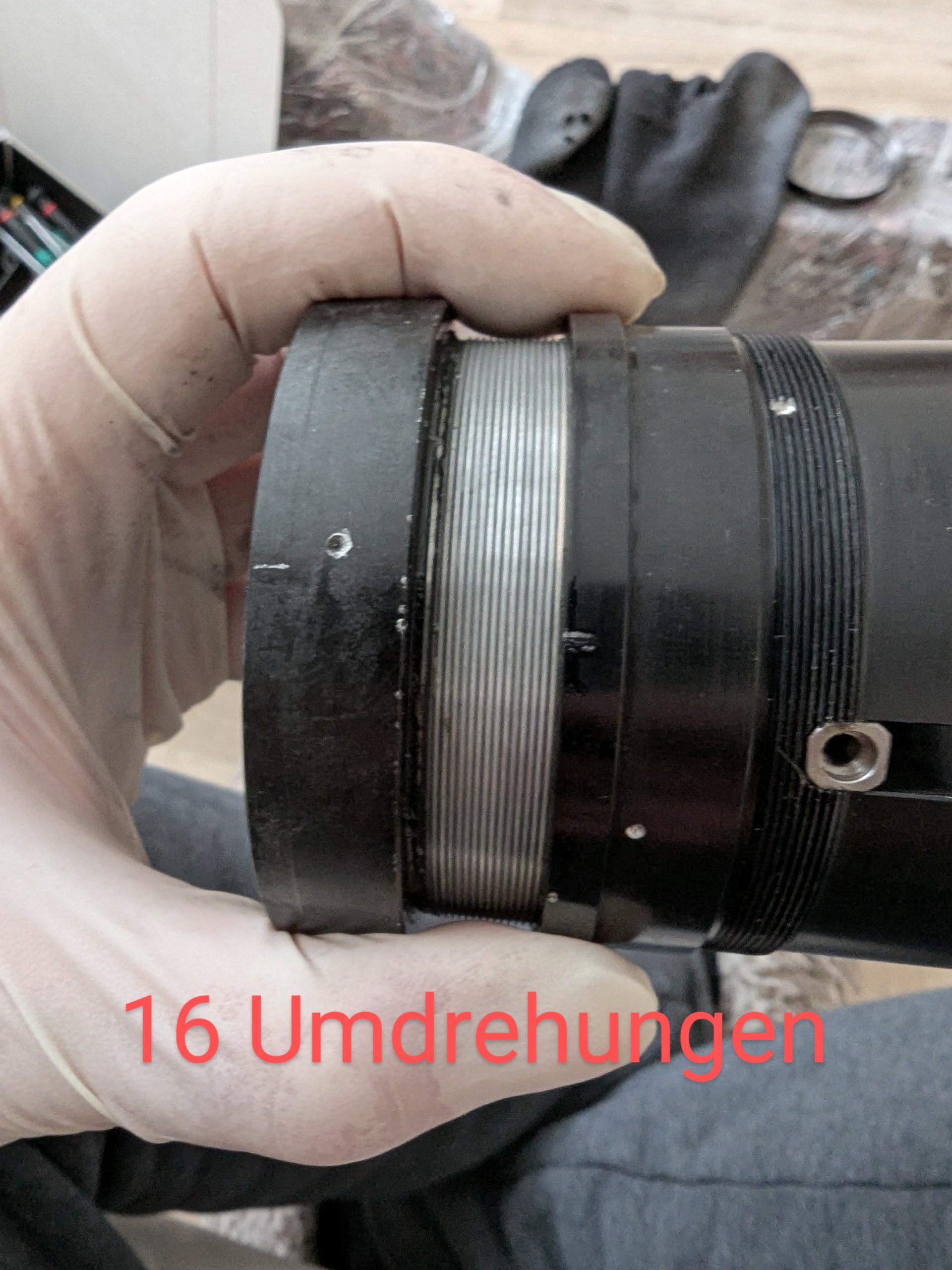

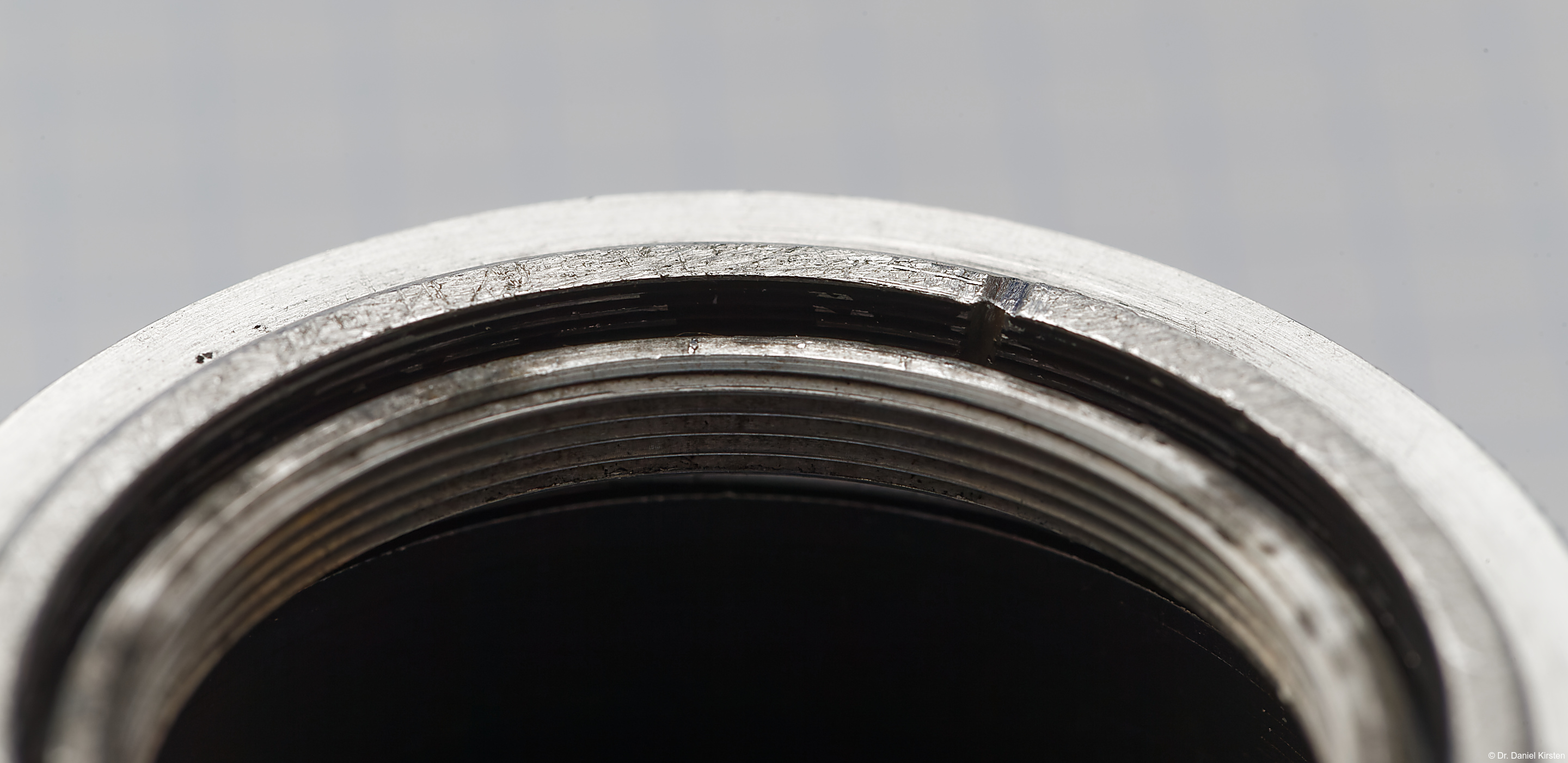

Ein großes Problem war das Feingewinde zwischen Fokusring und Gehäuse. Ich musste das Gehäuse in Stoff einwickeln
und mit der Rohrzange festhalten. An den Griffmulden sind ein paar Schrammen. An diesem Gewinde hatte ich den
Eindruck, dass Ballistol den Dreck besser löst als Azeton.
Von dem Trichter hinten habe ich ein Stück abgeschliffen wegen des Spiegels der DSLR und wegen der Schwinge an der
Praktica MTL5B.

Name: gal-260407-144110-D0148-o01.jpg Hits: 92 Größe: 1,12 MB
Name: gal-260407-144127-D0149-o01.jpg Hits: 91 Größe: 1.007,4 KB

DanielDD
Angehängte Grafiken
