Meyer Optik Görlitz ORESTOR 2,8/100 mit M42 Anschluß

[JKoch51]

Hallo,

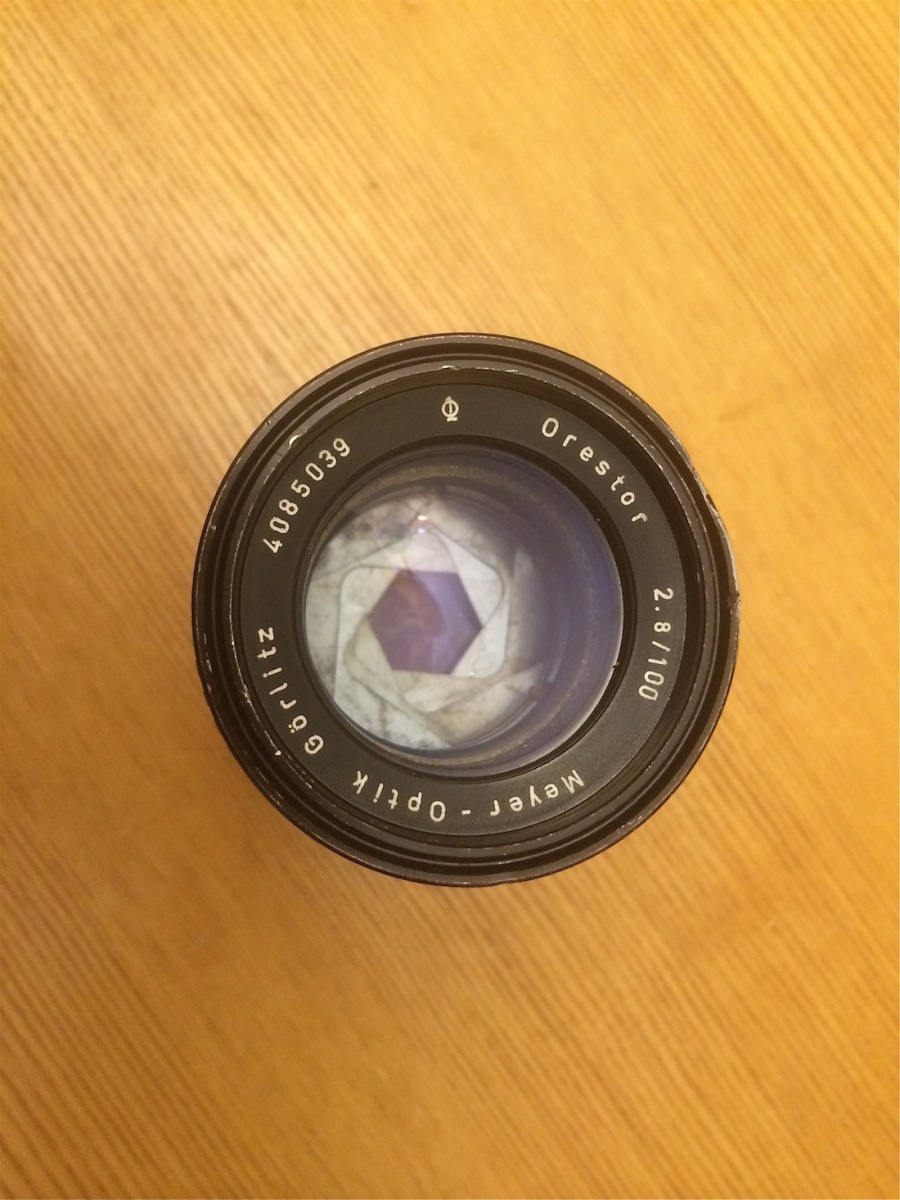

in diesem Beitrag möchte ich meine Erfahrungen und Hinweise zur Zerlegung und Reinigung dieses Objektives mitteilen. Zuerst Bilder des kompletten Objektives:







Nach entfernen der drei Schrauben läßt sich die Rückkappe abnehmen, man erkennt dann die Mechanik der Blendenrückholung mit Feder und des Abblend-Drückers:



Nach Entfernen des Beschriftungsringes der Vorderseite kann man die komplette vordere Linsengruppe entnehmen:



Nun kann man von der Rückseite weiter zerlegen, der Blendenring kann abgezogen werden, bei Stellung Offenblende (2,8) steht der lange Stift vom Blendenring im Linksanschlag. Auf die Kugel und Feder für die Rastung achten, schnippt gern mal weg! Nun kann auch die hintere Linsengruppe demontiert werden und die Blendenmechanik liegt frei für eine Reinigung im eingebauten Zustand (falls dies ausreichen sollte).







Zur weiteren Zerlegung und Freilegen des Schneckenganges für Fokussierung sind noch verschiedene Schritte erforderlich. Dazu das Objektiv auf "unendlich" stellen und die Markierungslinie "unendlich - rote Dreiecke - Loch für Feder und Kugel Blendenrastung" achten, denn jede dieser Markierungen befindet sich auf einem anderen mechanischen Teil!





Nach entfernen des "Überwurfringes mit Gravur" durch zwei Madenschrauben um 180 Grad versetzt und vorsichtiges Abziehen werden zwei um 180 Grad versetzte mit Federn belastete Führungsbolzen für die Fokussierung sichtbar. rausnehmen und säubern.





Nun kann man die Anschlagschraube für unendlich entfernen und das "Formteil" abdrehen, dabei erkennt man die "Nase" die die Fokussierbewegungen von unendlich zu nah begrenzt, von oben erwähnter Ausgangsstellung waren es bei mir 8,5 Umdrehungen.





Danach kann die Fokussierschnecke auseinandergenommen, gereinigt und wieder gefettet werden. Leider habe ich davon keine Bilder aufgenommen, da es "selbsterklärend" war. Auf "nah" wird in Uhrzeigerrichtung gedreht, nach etwa 1 1/3 Umdrehungen fädelt das Gewinde aus, unbedingt merken welches "Merkmal oder Zahl" an der vorher festgelegten Markierung (z.B. unendlich-Zeichen) steht, dies erleichtert das Wiedereinfädeln.

Der Zusammenbau erfolgt in umgekehrter Weise.

Die hintere Linsengruppe kann man auch auseinandernehmen ohne Zentrierungen zu gefährden, einen Linsenheber sollte man schon besitzen!

Wer unbedingt die Blendenlamellen rausnehmen muß sollte es von der RÜCKSEITE versuchen, rausgenommen sind sie sehr schnell!!!!
Aber mit einem magnetischen kleinen Gegenstand (z.B. Inbusschlüssel 1,5 mm, der ist vorn nicht "spitz" sondern "platt") lassen sich die Blenden gut aufnehmen, zum Ablegen braucht es dann eines NICHT magnetischen Helfers wie Plastikpinzette, Holzstift o.ä.



Viel Erfolg bei der nächsten eigenständigen Zerlegung und Reinigung. Über ein Feedback freut sich

Jürgen

[hinnerker]

Hallo Jürgen,

vielen Dank für den detailierten, bebilderten Bericht zur Zerlegung des Objektivs. Toll das Du neben der Arbeit die Zeit und Ruhe gefunden hast, uns das in dieser "Detailtiefe" zu zeigen.

Das hatte ich noch nicht "offen" und so freut es mich natürlich hier im DCC selbst mal einen gut bebilderten Bericht nachschlagen zu können, sollte ich ein solches Objektiv einmal zerlegen und reinigen müssen.

LG
Henry

[JKoch51]

Hallo Henry,

den Zwischenring benötige ich für dieses Projekt (Erklärung am Ende):

http://www.digicamclub.de/showthread.php?t=20397

Der Zwischenring von Santos ist leider noch nicht eingetroffen, wird wohl morgen kommen.

Das Projektionsobjektiv hat einen Durchmesser von 46,0 mm (und paßt damit ganz gut in das abgesägte Abflußrohr). Natürlich will ich ersteinmal nur prüfen, ob eine "bessere" Adaptierung dieser Optik für MICH Sinn macht. Falls ja, denke ich wäre wohl dein Samtfokussiertubus eine gute Lösung. Ich bin aber ehrlich....ich bin noch nicht wirklich hinter die ganzen von dir angebotenen Komponenten und Lösungen gestiegen.

Gruß Jürgen

[BiNo]

Super Dokumentation der Reparatur, Glückwunsch zur gelungen Operation. Wenn das mit einer gemeinsamen Fototour endlich mal klappt müssen wir die beiden Versionen vom Orestor 2.8/100 mit ADB und Vorwahlblende vergleichen.

[Eavag]

Hallo und danke für den Beitrag,

eine schöne Ausarbeitung. Ich habe aber mal eine kleine Frage. Ich habe das Pentacon Auto 100/2.8. Ich denke mal das es mit diesem Meyer mehr oder weniger grundtechnisch den gleichen Aufbau hat. Deshalb schätze ich, wenn ich den Beschriftungsring entferne, habe ich auch die vordere Linsengruppe so gut wie frei. Aber wie bekomme ich diesen Ring einfach heraus geschraubt? Er hat keine Schlitze, keine kleinen Einkerbungen, wie der ältere Orestor aus der anderen Beschreibung, noch sonst etwas, wo man ansetzen kann und zum schwitzen kommt... vonwegen, nur nicht die Linsen zerkratzen...

Zwei Löcher und dann... wollte ich mir ersparen, weil das Teil noch echt top aussieht...

Über eine Antwort würde ich mich sehr freuen. Danke schön!

Gruß Eavag :-)

[barney]

eine schöne Ausarbeitung. Ich habe aber mal eine kleine Frage. Ich habe das Pentacon Auto 100/2.8. Ich denke mal das es mit diesem Meyer mehr oder weniger grundtechnisch den gleichen Aufbau hat. Deshalb schätze ich, wenn ich den Beschriftungsring entferne, habe ich auch die vordere Linsengruppe so gut wie frei. Aber wie bekomme ich diesen Ring einfach heraus geschraubt?

1. Frontgewinde schön saubermachen (Wattestäbchen mit etwas Glasreiniger z.B.)
2. Trockenen, sauberen Badewannen- oder Waschbecken-Stöpsel aus Gummi nehmen und auf den Frontring aufsetzen, durch die Reibung kann man den Frontring lösen. Falls Du keinen passenden Stöpsel im Haus hast - die gibt es im Baumarkt in verschiedenen Größen, miss einfach den nötigen Durchmesser für das Pentacon aus. Dort gibt es außerdem im Sanitär-Installationsbedarf so schwarze, recht weiche Gummimuffen, die sich noch etwas besser als die Stöpsel greifen lassen.

[Eavag]

Danke für den Tipp. Hat geholfen. Mit einem Messer habe ich noch geprüft ob das Gewinde in Ordnung ist (eventuelle Grade), eine Gegenlichtblende einschrauben hilft auch noch ein wenig, zum prüfen ob der Aussenbereich des Gewindes in Mitleidenschaft gezogen ist. Ging fix. Danke.

[BiNo]

Danke nochmal Jürgen!
Ich hab grad endlich ein Pentacon 2.8/100 ergattern können, zu einem kleinen Preis, mit verharzter Blende. Da kann ich gleich nach deiner Anleitung reparieren.

[hansepiXel]

Hallo!
Ich versuche gerade ein Orestor wieder zusammen zu bauen. So weit so gut. Doch beim wieder Einbauen der 6 Blendenlamellen verzweifle ich gerade. Di Logik, wie diese ineinander greifen habe ich noch nicht ganz verstanden.

Ich bräuchte ein Bild, wie diese eingefädelt werden. Hier im Thread im Prinzip wie im Bild 6 und 7, nur mit diesem Halter demontiert.

Im Anhang ein Bild von mir zur Veranschaulichung.

Vielen Dank!

[hinnerker]

Die Löchlein sind der obere genietete und aussen liegendere Teil. Die unteren Nieten laufen in den langen Rillen.

Nimm eine Blendenlamelle und fädel sie ein... dann hast Du schonmal durch die Drehung des Blendenrings die Schließrichtung.

Danach wird dann die nächste eingefädelt, drüberliegend... dann die übernächste usw... die 6. Blendenlamelle wird dann mit ihrem langen Ende unter die erste geschoben !!! Wichtig.

LG
Henry

P.s.: Hab leider kein Bild und auch so ein Objektiv nicht mehr.
