Liste der Anhänge anzeigen (Anzahl: 2)
Fortsetzung Zuiko 50/1.8

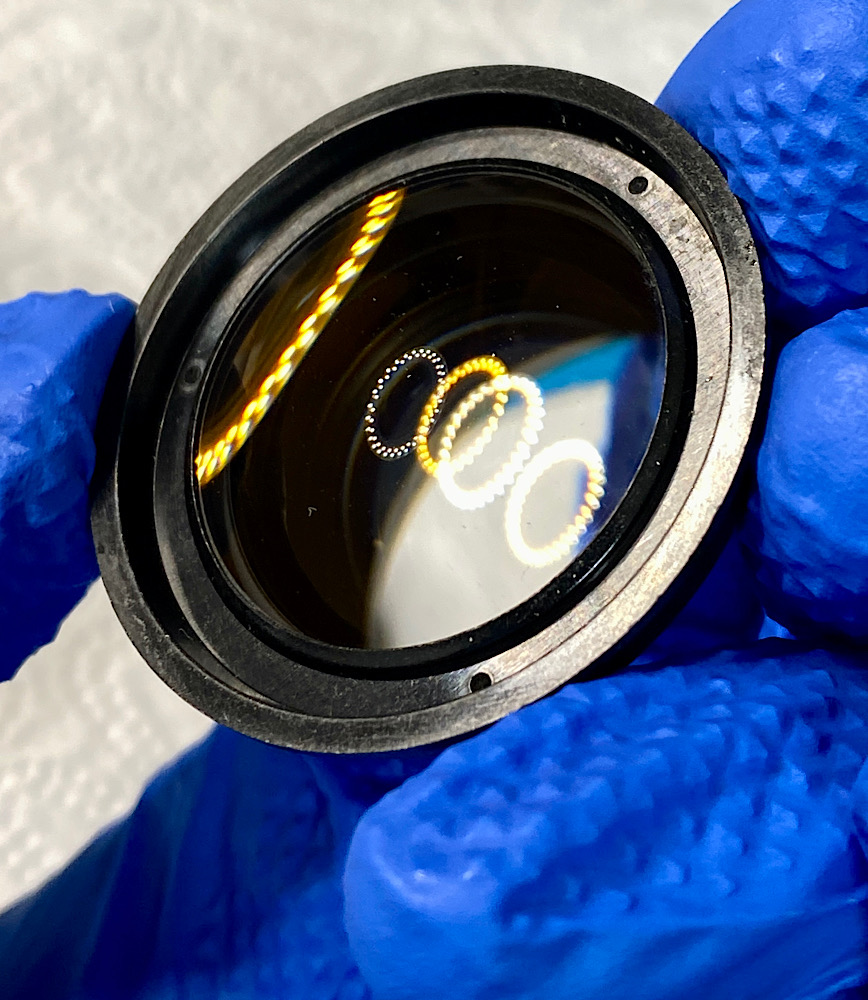

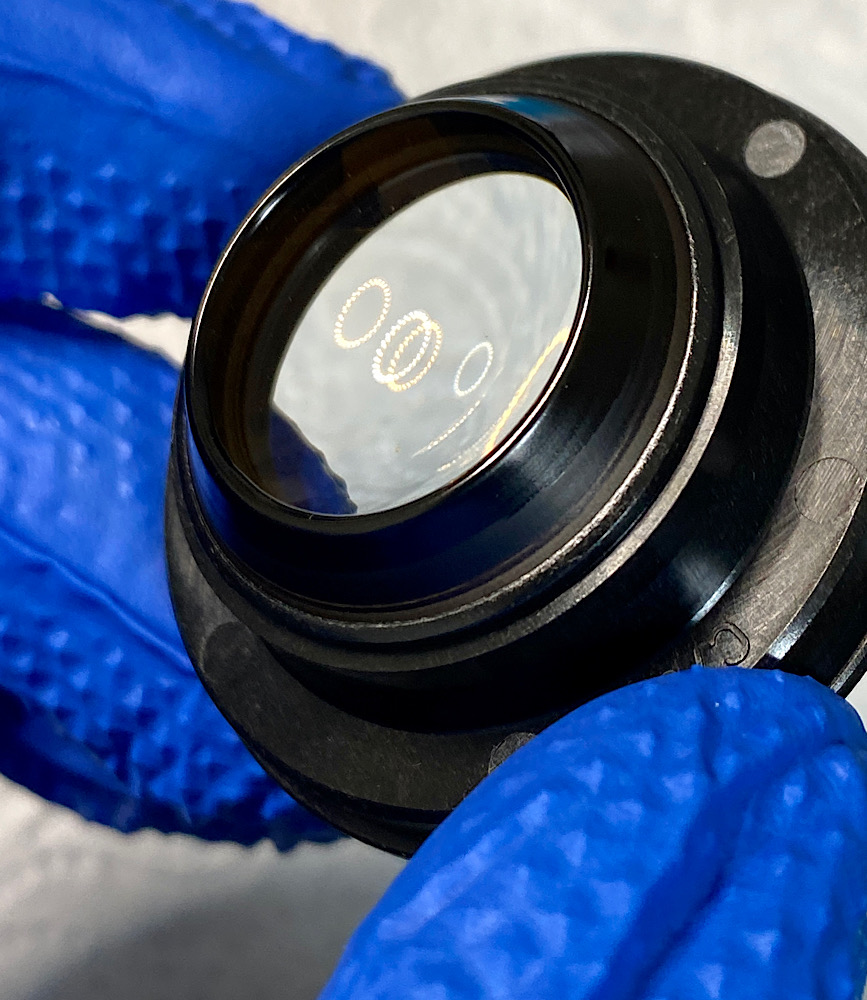

Die Frontlinsengruppe sieht der des Canon nFD 50/1.8 frappierend ähnlich:
Anhang 143848
Anhang 143849
Frontlinsengruppe Canon nFD 50/1.8
„Canon nFD 50/1.8: Lehrprojekt Nr. 8593653“
https://www.digicamclub.de/showthread.php?t=26427
Hier wurde wohl mit fast demselben Ball in der gleichen Liga gespielt.
Liste der Anhänge anzeigen (Anzahl: 1)

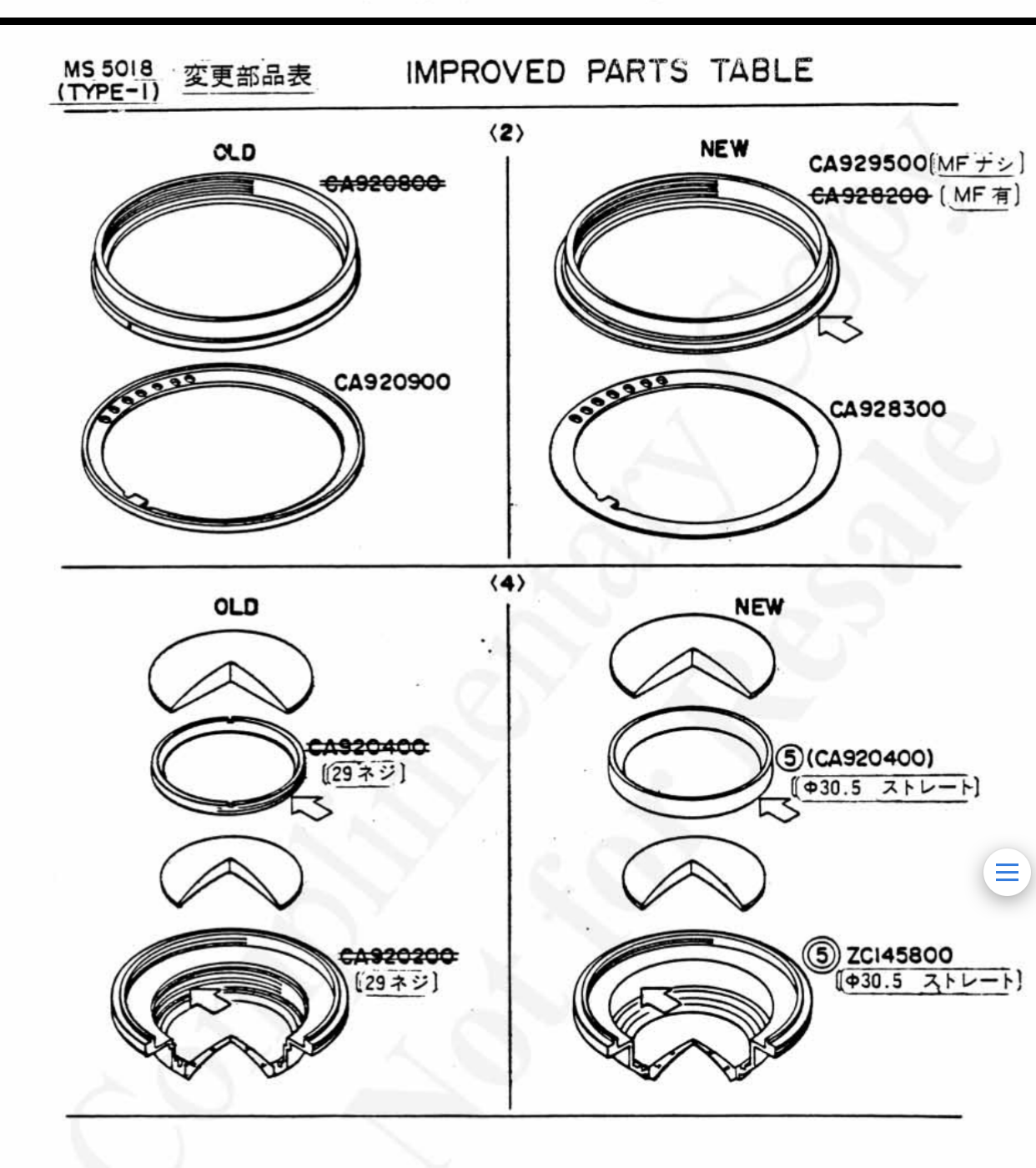

Aus der Explosionszeichnung des Zuiko 50/1.8: die Frontlinsengruppe in zwei Versionen:
Anhang 143850
https://elektrotanya.com/olympus_50m.../download.html
Links, in der alten Version, hat der Haltering noch zwei Nuten für den Stellschlüssel, also konnte man ihn ausdrehen.
Rechts, neue Version, nicht mehr. Ich vermute daher, dass die einzelnen Teil eingepresst/verklebt sind.
Jedenfalls nichts, was ich beschädigungsfrei auseinanderkriegen würde.
Eine Art optischer IC - Endstation für den Servicewilligen :-/
Liste der Anhänge anzeigen (Anzahl: 1)
Zitat:
Zitat von
Ando
Ad 1:
Metall
...

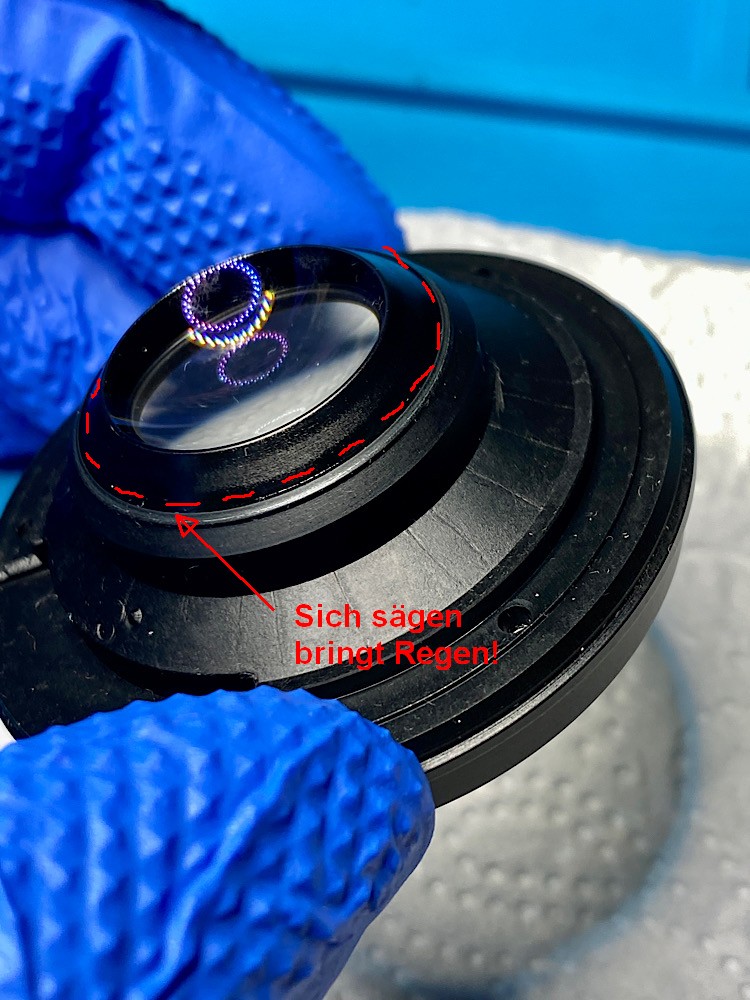

Wenn's arg ist und das Objektiv der Mühe wert (wenn man ein Minolta CLE 2,8/28 mit Schneeflocken hat), sägt man zirkular mit einer Juweliersäge das gebördelte Metall weg (Versuche, es einzuschlitzen und zurückzubiegen sind sehr riskant!) zerlegt, reinigt, und wenn man wieder zusammenbaut, substituiert man das weggesägte Metall mit 2K-Kleber (oder befestigt das Metall damit wieder und füllt den Ritz mit 2K-Kleber). Die Lage der Linse ergibt sich ja auf der anderen Seite.
Anhang 143851
Liste der Anhänge anzeigen (Anzahl: 1)
Zitat:
Zitat von
Ando
Mein Dremel, der kann das! :devil:
BÖSE!
http://forum.mflenses.com/minolta-m-...ed-t62674.html
und dort dann (beim Sägen unbedingt die Zunge gerade halten!):
http://forum.mflenses.com/userpix/20...66222red_1.jpg
Anhang 143854
